Prąd zmienny to fundament sieci energetycznej i większości instalacji, z którymi styka się domowa elektronika, audio, ładowarki czy sprzęt warsztatowy. W tym tekście rozkładam na czynniki pierwsze, czym różni się od prądu stałego, jak czytać jego podstawowe parametry oraz dlaczego w układach elektronicznych trzeba go często prostować i filtrować. Dorzucam też praktyczne liczby i przykłady, żeby temat nie został na poziomie szkolnej definicji.
Najważniejsze rzeczy, które warto wiedzieć od razu
- W Polsce standardem sieciowym jest 230 V i 50 Hz, a w układach trójfazowych 400 V między fazami.
- Wartość 230 V oznacza wartość skuteczną, nie szczytową, więc rzeczywista amplituda sinusoidy jest wyższa.
- W obwodach z cewką i kondensatorem liczy się nie tylko rezystancja, ale też reaktancja i przesunięcie fazowe.
- Większość elektroniki użytkowej i tak kończy na napięciu stałym, więc wejściowe zasilanie sieciowe trzeba prostować i stabilizować.
- Zwykły multimetr bywa wystarczający dla czystej sinusoidy, ale przy przebiegach odkształconych lepiej sprawdza się true RMS.
Co odróżnia przebieg przemienny od stałego
Ja najpierw rozdzielam dwa pojęcia, bo w praktyce są często mieszane. W szerszym sensie chodzi o sygnał, którego wartość zmienia się w czasie, a w węższym o taki, który okresowo odwraca zwrot. To właśnie ten drugi przypadek dominuje w energetyce i elektronice, dlatego zwykle mówimy po prostu o napięciu lub prądzie sieciowym.
Najprościej ujmując: w prądzie stałym ładunki płyną jednym kierunkiem, a w przebiegu przemiennym kierunek przepływu zmienia się cyklicznie. Nie oznacza to jednak, że wszystko jest idealnie sinusoidalne. W realnych układach fala bywa lekko zniekształcona, zwłaszcza gdy obciążenie jest nieliniowe, na przykład w zasilaczach impulsowych, falownikach albo układach z triakiem.
| Cecha | Przebieg przemienny | Prąd stały |
|---|---|---|
| Kierunek przepływu | Okresowo się odwraca | Nie zmienia się |
| Wartość w czasie | Zmienia się, często sinusoidalnie | Jest względnie stała |
| Typowe źródło | Sieć energetyczna, alternator, falownik | Bateria, akumulator, panel z regulacją |
| Typowe zastosowanie | Przesył energii, silniki, transformatory | Elektronika, układy scalone, logika cyfrowa |
Jak czytać jego parametry bez zgadywania
Tu najczęściej zaczynają się nieporozumienia, bo jedno oznaczenie potrafi opisać kilka różnych rzeczy. W praktyce zwracam uwagę przede wszystkim na amplitudę, częstotliwość, wartość skuteczną i fazę. Każdy z tych parametrów mówi coś innego o przebiegu, a pomylenie ich prowadzi do błędnych obliczeń albo złego doboru elementów.
| Parametr | Co oznacza | Dlaczego jest ważny |
|---|---|---|
| Amplituda | Największe odchylenie od zera | Określa szczytowe obciążenie elementów |
| Częstotliwość | Liczba cykli na sekundę, w hercach | Wpływa na pracę transformatorów, cewek i kondensatorów |
| Okres | Czas trwania jednego cyklu | To odwrotność częstotliwości, przydatna w analizie przebiegów |
| Wartość skuteczna | Równoważnik cieplny dla prądu stałego | Na niej opiera się większość oznaczeń sieciowych |
| Faza | Położenie przebiegu względem punktu odniesienia | Decyduje o pracy układów wielofazowych i o sumowaniu sygnałów |
Najbardziej praktyczna rzecz: 230 V w gniazdku to wartość skuteczna. Dla sinusoidy szczyt wynosi około 325 V, bo napięcie skuteczne jest niższe od amplitudy o czynnik pierwiastka z dwóch. To drobiazg tylko na papierze, bo przy projektowaniu zasilaczy, izolacji i zabezpieczeń ten detal robi ogromną różnicę.
W Polsce sieć pracuje z częstotliwością 50 Hz, co oznacza 50 pełnych cykli na sekundę. Jak podaje PSE, krajowy system elektroenergetyczny jest zsynchronizowany właśnie z tą wartością, a to przekłada się zarówno na pracę urządzeń, jak i na sposób projektowania infrastruktury. Skoro parametry są już jasne, przejdźmy do pytania, po co w ogóle używa się takiego zasilania.
Dlaczego sieć i elektronika korzystają z takiego zasilania
Najważniejsza przewaga jest bardzo prosta: łatwo zmienić napięcie. Transformator działa właśnie dlatego, że zmienne pole magnetyczne w uzwojeniu pierwotnym indukuje napięcie w uzwojeniu wtórnym. Dzięki temu energię można przesyłać na duże odległości przy wysokim napięciu i mniejszym prądzie, a potem obniżyć je tam, gdzie jest potrzebne do zasilania odbiorników.
To nie jest tylko wygoda operatorów sieci. W praktyce oznacza też mniejsze straty w przewodach, bo straty cieplne rosną z kwadratem prądu. Ja patrzę na to tak: jeśli trzeba przenosić moc na dystansie, wyższe napięcie i niższy prąd zwykle wygrywają z prostą logiką „im mniej skomplikowane, tym lepiej”. Inżynieria rzadko nagradza najprostszy odruch, częściej nagradza dobre kompromisy.
- Transformatory są tanie, trwałe i bardzo skuteczne w pracy z napięciem sinusoidalnym.
- Silniki prądu przemiennego są wydajne i dobrze sprawdzają się w napędach domowych oraz przemysłowych.
- Trójfazowość upraszcza zasilanie dużych obciążeń i poprawia kulturę pracy maszyn.
- Alternatory naturalnie wytwarzają przebieg zmienny, więc generator i sieć dobrze do siebie pasują.
W elektronice użytkowej sytuacja wygląda jednak inaczej. Układy scalone, mikroprocesory, moduły radiowe i większość czujników potrzebują stabilnego, niskiego napięcia stałego. Z tego powodu bardzo często kończymy na prostowaniu, filtracji i regulacji. I tu wchodzą elementy bierne, które na takim przebiegu zachowują się zupełnie inaczej niż przy zasilaniu stałym.
Jak zachowują się rezystor, cewka i kondensator
Jeżeli mam wyjaśnić temat bez zbędnej mgły, zawsze zaczynam od tego, że w obwodach przemiennych sama rezystancja nie wystarcza. Dochodzi jeszcze reaktancja, czyli zależna od częstotliwości „oporność” cewek i kondensatorów. W praktyce mówimy wtedy o impedancji, która łączy w sobie kilka zjawisk naraz.
| Element | Reakcja na przebieg zmienny | Znaczenie praktyczne |
|---|---|---|
| Rezystor | Przeciwstawia się przepływowi niezależnie od częstotliwości | Zamienia energię w ciepło, bez przesunięcia fazowego w modelu idealnym |
| Cewka | Im wyższa częstotliwość, tym większa reaktancja indukcyjna | Opóźnia zmianę prądu, działa jak filtr i element magazynujący energię w polu magnetycznym |
| Kondensator | Im wyższa częstotliwość, tym mniejsza reaktancja pojemnościowa | Przepuszcza zmiany, blokuje składową stałą i wygładza napięcie po prostowaniu |
Wzory są krótkie, a ich skutki duże: XL = 2πfL dla cewki i XC = 1 / (2πfC) dla kondensatora. To właśnie częstotliwość decyduje, czy dany element „staje się przeszkodą”, czy raczej pomaga sygnał prowadzić. Dlatego filtr audio, zasilacz impulsowy i układ pomiarowy potrafią zachowywać się zupełnie inaczej, mimo że wszystkie używają podobnych komponentów.
Najczęstszy błąd początkujących polega na tym, że patrzą tylko na nominalną wartość elementu, a ignorują częstotliwość pracy. A przecież kondensator 100 nF może świetnie odsprzęgać zakłócenia wysokoczęstotliwościowe, ale kompletnie nie nada się do wygładzania tętnień niskiej częstotliwości. To prowadzi prosto do następnego zagadnienia: co dokładnie dzieje się, gdy trzeba zamienić zasilanie sieciowe na to, czego oczekuje elektronika.
Dlaczego większość elektroniki kończy na prostowaniu
W praktyce bardzo niewiele urządzeń korzysta bezpośrednio z sieciowego przebiegu. Najpierw pojawia się prostownik, zwykle mostkowy, potem filtr wygładzający, a na końcu stabilizacja napięcia. W nowoczesnych konstrukcjach niemal zawsze dochodzi jeszcze przetwornica impulsowa, bo jest mała, sprawna i pozwala zejść do poziomów potrzebnych procesorom, układom RF czy matrycom LED.
- Prostowanie zamienia przebieg dwukierunkowy na pulsujące napięcie jednokierunkowe.
- Filtrowanie ogranicza tętnienia, najczęściej z pomocą kondensatora lub dławika.
- Stabilizacja utrzymuje napięcie na poziomie, który układ scalony uznaje za bezpieczny.
- Konwersja obniża lub podnosi napięcie do konkretnej wartości wyjściowej.
Tu pojawia się ważny kompromis. Zasilacz liniowy jest prostszy i zwykle mniej kłopotliwy pod względem zakłóceń, ale marnuje więcej energii w cieple. Zasilacz impulsowy jest znacznie wydajniejszy i lżejszy, lecz generuje więcej zakłóceń elektromagnetycznych, więc wymaga lepszego projektu filtrów i prowadzenia masy. W sprzęcie RTV, laptopach i ładowarkach to właśnie zasilacz impulsowy wygrywa najczęściej, bo kompromis masy, sprawności i kosztu jest po jego stronie.
Jeśli urządzenie ma silnik, transformator albo wrażliwy układ audio, kształt napięcia po stronie zasilania robi się jeszcze ważniejszy. Dlatego w niektórych zastosowaniach falownik z przebiegiem zbliżonym do sinusoidy jest bezpieczniejszy niż tańsze rozwiązania „modyfikowane”. To już prowadzi do kwestii pomiarów i typowych pułapek.
Na co uważać przy pomiarach i projektowaniu
W pracy z układami przemiennymi najwięcej błędów wynika z nieporozumień, nie z samej elektroniki. Ja najczęściej widzę cztery problemy: mylenie wartości skutecznej ze szczytową, zakładanie idealnej sinusoidy tam, gdzie jej nie ma, ignorowanie fazy oraz używanie niewłaściwego miernika do odkształconego przebiegu.
- RMS to nie peak - 230 V to nie 230 V szczytu, tylko wartość skuteczna.
- True RMS ma znaczenie przy falownikach, zasilaczach impulsowych, ściemniaczach i UPS-ach.
- Faza ma znaczenie w układach wielofazowych i przy obliczaniu mocy.

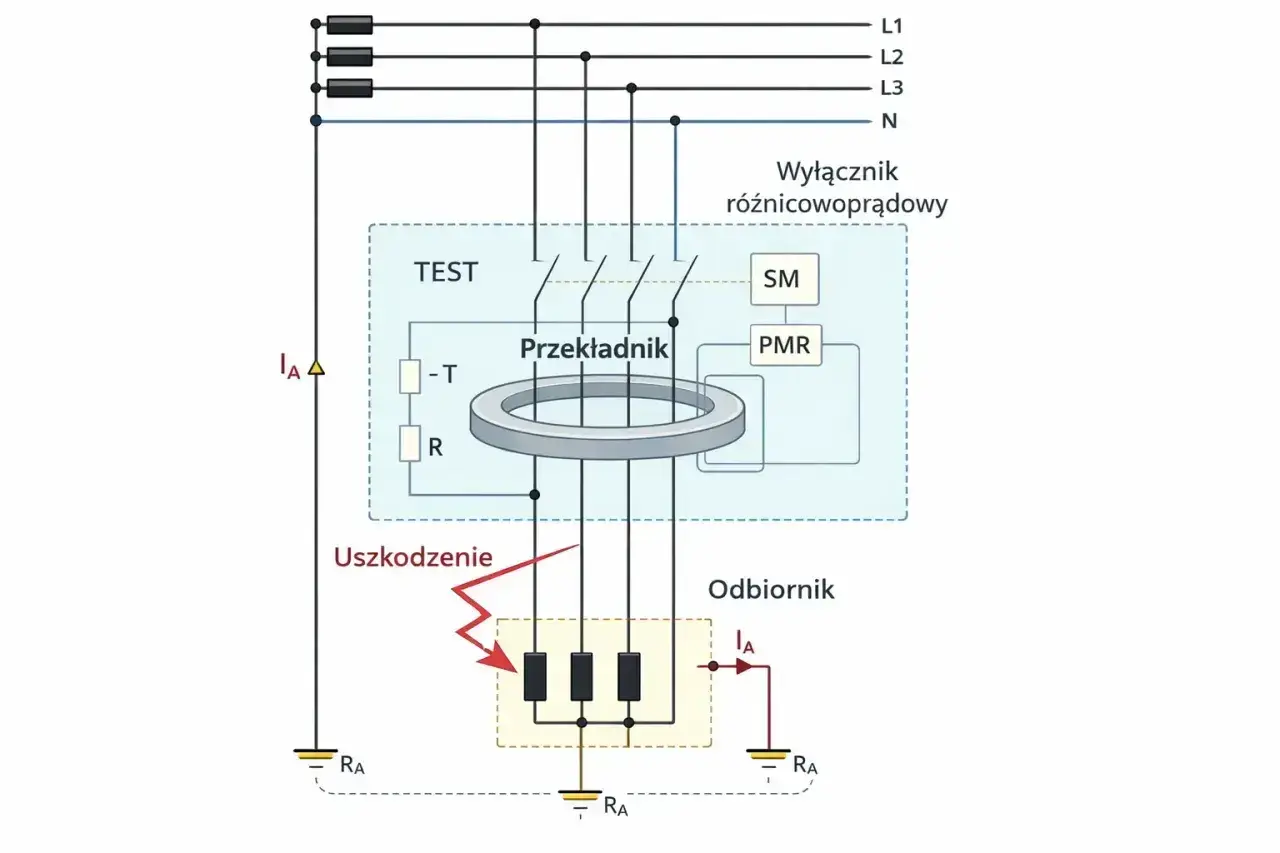

- Bezpieczeństwo nie jest dodatkiem - napięcie sieciowe wymaga izolacji, bezpieczników i odpowiednich odstępów na PCB.
W projektowaniu płytki drukowanej zwracam uwagę nie tylko na samą wartość napięcia, ale też na odstępy izolacyjne, odporność na przepięcia i sposób prowadzenia ścieżek. Nawet świetny schemat potrafi przestać działać, jeśli układ narażony jest na zakłócenia z sieci, zbyt długie przewody albo źle dobrany filtr wejściowy. W pomiarach z kolei dobrze mieć świadomość, że zwykły multimetr pokazuje pełny obraz tylko wtedy, gdy przebieg jest dość czysty.
Jeśli pracuję z urządzeniem zasilanym z sieci, zawsze sprawdzam trzy rzeczy: kształt fali, wartość skuteczną i zachowanie pod obciążeniem. To prosty nawyk, ale bardzo skuteczny, bo od razu eliminuje większość złudzeń związanych z „ładnym” odczytem na mierniku. Dzięki temu łatwiej przejść od teorii do sensownych decyzji zakupowych i projektowych.
Co zapamiętać, gdy wybierasz zasilacz albo urządzenie do domu
Jeżeli mam zostawić tylko jedną praktyczną wskazówkę, to taką: nie patrz wyłącznie na napięcie znamionowe. Sprawdź, czy urządzenie potrzebuje czystej sinusoidy, jaki ma pobór mocy, czy wymaga stabilnej częstotliwości i jak radzi sobie z chwilowymi skokami obciążenia. To ma znaczenie szczególnie przy UPS-ach, przetwornicach samochodowych, sprzęcie audio, pompach, lodówkach i elektronice z transformatorem.
W domu i w warsztacie najbezpieczniej jest myśleć warstwowo: najpierw źródło energii, potem kształt przebiegu, potem kompatybilność z odbiornikiem. Jeśli urządzenie ma silnik lub transformator, czysta sinusoida zwykle jest najlepszym wyborem. Jeśli to zwykła elektronika ze zasilaczem impulsowym, bywa bardziej tolerancyjna, ale i tak warto sprawdzić specyfikację, zamiast liczyć na szczęście.
To właśnie ta kolejność myślenia daje najwięcej spokoju: najpierw parametry, potem obciążenie, na końcu dopiero cena i wygoda. Gdy trzymam się tego porządku, układ zwykle działa stabilniej, a diagnoza ewentualnych problemów zajmuje znacznie mniej czasu.
