Histereza w elektronice to jedno z tych zjawisk, które z pozoru brzmią akademicko, a w praktyce decydują o tym, czy układ działa stabilnie, czy zaczyna „klikać”, drżeć albo gubić stan. W tym tekście pokazuję, jak rozumieć ją bez zbędnej teorii, gdzie spotkasz ją w realnych urządzeniach i jak dobrać jej zakres, żeby pomagała, a nie przeszkadzała. Po drodze wyjaśniam też, dlaczego ta sama idea oznacza coś trochę innego w układach przełączających i w magnetyce.
Najkrócej: histereza to dwa różne progi, które stabilizują reakcję układu
- Układ nie przełącza się w jednym punkcie, tylko ma osobny próg załączenia i wyłączenia.
- To sposób na odporność na szum, wahania napięcia i powolne zmiany sygnału.
- W praktyce spotkasz ją w komparatorach, termostatach, czujnikach i sterowaniu przekaźnikami.
- W magnetyce oznacza pętlę strat energii, a nie tylko wygodne przełączanie progowe.
- Za mała histereza daje niestabilność, a zbyt duża spowalnia i zniekształca reakcję układu.
Jak działa histereza w układzie elektronicznym
W najprostszym ujęciu układ z histerezą nie reaguje w jednym punkcie. Ma co najmniej dwa progi: górny dla przejścia w stan aktywny i dolny dla powrotu do stanu poprzedniego. Dzięki temu decyzja nie zależy wyłącznie od chwilowej wartości sygnału, ale także od tego, z której strony układ został pobudzony.
Najłatwiej zobaczyć to na liczbach. Jeśli wejście przełącza stan przy wzroście sygnału na 3,2 V, a wraca dopiero po spadku do 2,8 V, to szerokość histerezy wynosi 0,4 V. Taki margines sprawia, że drobne zakłócenia, szum lub powolne „wiszenie” sygnału przy granicy nie powodują ciągłego przełączania.
- Próg załączenia określa moment, w którym układ uznaje sygnał za wystarczająco silny, by zmienić stan.
- Próg wyłączenia mówi, kiedy układ ma wrócić do poprzedniego stanu.
- Różnica między progami to właśnie histereza, czyli kontrolowana strefa niejednoznaczności.
To nie to samo co opóźnienie czasowe. Układ z histerezą nie musi działać wolniej, tylko po prostu wymaga mocniejszego bodźca, aby zmienić decyzję w drugą stronę. Tę prostą różnicę progów widać najlepiej wtedy, gdy sygnał jest zaszumiony, a to prowadzi do pytania, po co projektanci dodają ją celowo.
Dlaczego projektanci dodają ją celowo
Z mojego punktu widzenia to jeden z najtańszych sposobów na poprawę stabilności toru sygnałowego. Histereza nie wymaga skomplikowanych algorytmów ani rozbudowanej filtracji, a potrafi wyeliminować większość fałszywych przełączeń w miejscu, gdzie sygnał krąży wokół granicy decyzyjnej.
- Ogranicza wpływ szumu - układ nie reaguje na każdy drobny skok napięcia czy prądu.
- Usuwa „drżenie” przełączeń - szczególnie ważne przy komparatorach, przekaźnikach i regulatorach.
- Poprawia czytelność stanu - łatwiej odróżnić wyraźne „tak” od wyraźnego „nie”.
- Stabilizuje pracę automatyki - na przykład w termostatach, sterowaniu pompą czy detekcji poziomu.
W praktyce histereza działa jak dobrze dobrana martwa strefa. Układ nie zmienia stanu, dopóki sygnał nie przekroczy wyraźnie ustalonych granic, więc nie gubi się przy granicy i nie wpada w nerwowe oscylacje. Najbardziej widać to tam, gdzie elektronika musi podejmować prostą decyzję na podstawie sygnału, który nie jest idealnie czysty.
Gdzie spotkasz histerezę na co dzień
Najczęściej pojawia się w układach, które mają rozpoznać przekroczenie progu i zareagować bez wahania. W elektronice użytkowej i przemysłowej to bardzo częsty zabieg, bo realne sygnały rzadko są idealne. Poniżej zestawienie kilku miejsc, w których histereza robi konkretną robotę.
| Układ lub obszar | Po co stosuje się histerezę | Co by się działo bez niej |
|---|---|---|
| Komparator i Schmitt trigger | Oddziela stan wysoki od niskiego nawet przy zaszumionym wejściu | Wyjście mogłoby przełączać się wielokrotnie przy granicy progu |
| Termostat i regulator temperatury | Utrzymuje stabilną temperaturę bez ciągłego załączania i wyłączania | Przekaźnik lub grzałka pracowałyby zbyt często i szybciej się zużywały |
| Czujnik poziomu lub czujnik obecności | Chroni przed fałszywymi alarmami i przypadkowymi przełączeniami | Układ mógłby zgłaszać raz „jest”, raz „nie ma”, mimo że nic istotnego się nie zmienia |
| Wejście cyfrowe z zakłóceniami | Pomaga odróżnić rzeczywisty impuls od krótkiego szpilkowego zakłócenia | Procesor odczytywałby niepewne stany i wymagałby dodatkowej filtracji |
| Układy z rdzeniami magnetycznymi | Opisuje zachowanie materiału przy zmianach pola i straty energii | Trudniej byłoby przewidzieć nagrzewanie, nasycenie i sprawność elementu |
W tej tabeli widać ważną rzecz: histereza nie jest ani z natury dobra, ani zła. Wszystko zależy od tego, czy została świadomie dobrana do zadania. Na tym tle szczególnie interesująco wygląda jej wersja magnetyczna, bo tam mówimy już nie tylko o stabilnym przełączaniu, ale też o realnych stratach energii.
Histereza magnetyczna i dlaczego rdzenie się nagrzewają
W magnetyce histereza opisuje to, że materiał ferromagnetyczny „pamięta” wcześniejsze namagnesowanie. Gdy pole magnetyczne rośnie i maleje, odpowiedź materiału nie biegnie dokładnie tą samą ścieżką. Na wykresie powstaje pętla histerezy, a pole tej pętli odpowiada energii traconej w jednym cyklu, zwykle zamienianej na ciepło.
To właśnie dlatego w transformatorach, dławikach i innych elementach indukcyjnych tak ważny jest dobór materiału rdzenia. W praktyce liczy się nie tylko maksymalna indukcja, ale też to, jak szeroka jest pętla i ile energii układ oddaje do otoczenia przy każdym przejściu pola przez dodatnie i ujemne wartości.
- Remanencja to resztkowe namagnesowanie po zniknięciu pola zewnętrznego.
- Koercja to pole potrzebne do „wyzerowania” tego namagnesowania.
- Wąska pętla oznacza zwykle mniejsze straty i lepszą sprawność w elementach pracujących w szybkich cyklach.
| Typ materiału | Charakter pętli | Typowe zastosowanie |
|---|---|---|
| Miękki magnetycznie | Wąska pętla, mniejsze straty energii | Transformatory, dławiki, elementy pracujące cyklicznie |
| Twardy magnetycznie | Szeroka pętla, większa koercja | Magnesy trwałe i rozwiązania, które mają długo utrzymać stan namagnesowania |
Jeśli projektujesz układ energetyczny, ten podział ma znaczenie praktyczne od pierwszego wyboru rdzenia. A skoro już wiadomo, gdzie histereza pomaga, zostaje najważniejsze pytanie projektowe: jak dobrać jej szerokość, żeby nie przesadzić.
Jak dobrać szerokość histerezy bez przesady
W praktyce zaczynam od dwóch rzeczy: poziomu szumu i tolerancji samego procesu. Jeśli odstęp między progami jest zbyt mały, układ dalej będzie przełączał się nerwowo. Jeśli jest zbyt duży, reakcja stanie się zbyt ospała i użytkownik albo system sterowania zacznie odczuwać wyraźne opóźnienie.
- Zmierz realny szum wejściowy - nie zakładaj, że sygnał jest czysty tylko dlatego, że tak wygląda na schemacie.
- Ustal tolerancję procesu - przy regulatorze temperatury ważne jest nie tylko załączanie, ale też to, jaką zmianę użytkownik uzna za akceptowalną.
- Sprawdź dynamikę układu - element o dużej bezwładności termicznej lub mechanicznej potrzebuje innego marginesu niż szybki komparator.
- Zweryfikuj zachowanie w skrajnych warunkach - zasilanie, temperatura i tolerancja rezystorów potrafią przesunąć progi bardziej, niż się intuicyjnie wydaje.

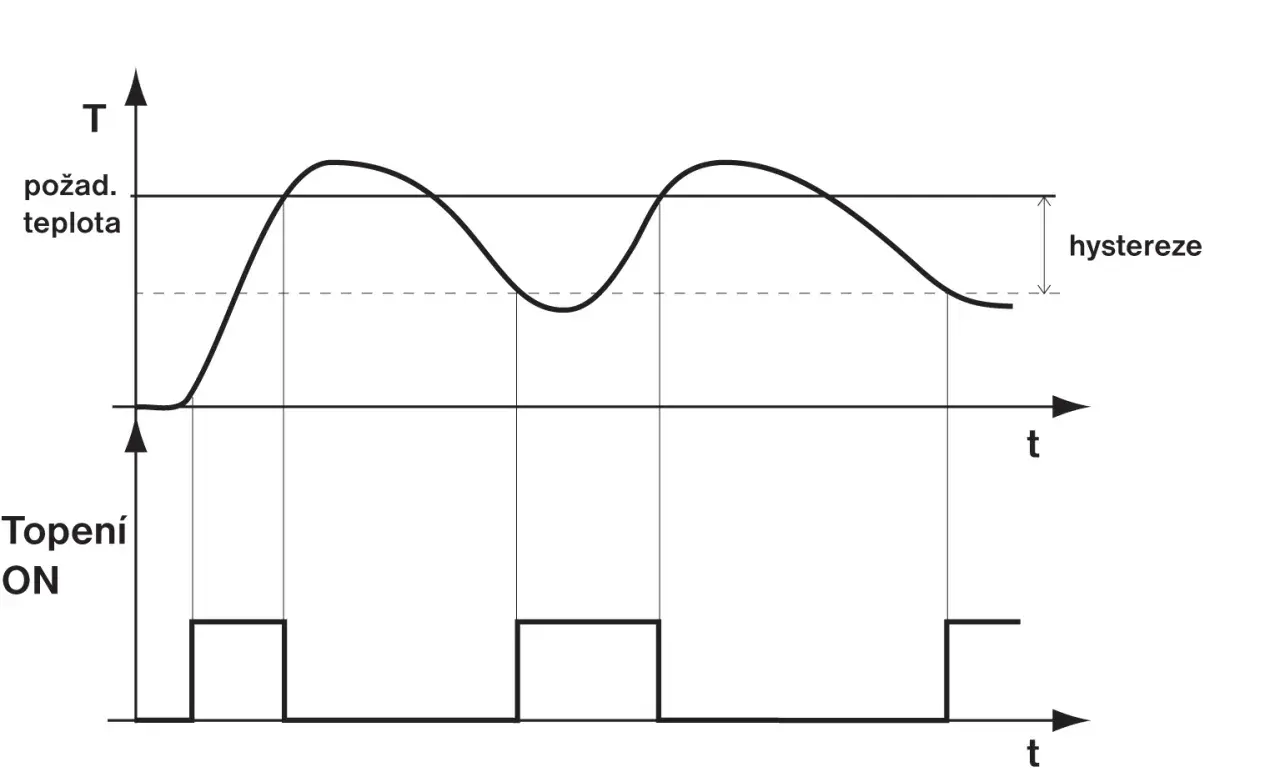

Dobry punkt startowy bywa prosty: jeśli w wejściu pojawia się szum rzędu kilkudziesięciu miliwoltów, histereza powinna dawać wyraźnie większy margines niż ten poziom, zamiast ledwo go dotykać. W układach temperatury z kolei różnica 1-2°C między załączeniem a wyłączeniem często jest rozsądnym początkiem testów, ale finalną wartość i tak trzeba dopasować do bezwładności grzałki, sensora i komfortu pracy.
| Objaw | Najczęstsza przyczyna | Co zwykle robię jako pierwsze |
|---|---|---|
| Układ „klika” albo wielokrotnie zmienia stan | Histereza jest zbyt mała względem szumu | Zwiększam odstęp progów i sprawdzam, czy problem nie leży też w filtracji wejścia |
| Reakcja jest wyraźnie spóźniona | Histereza jest zbyt duża albo proces ma zbyt dużą bezwładność | Zmniejszam różnicę progów i sprawdzam dynamikę obiektu |
| Układ działa dobrze w laboratorium, a gorzej w docelowych warunkach | Nie uwzględniono temperatury, zasilania lub tolerancji elementów | Testuję układ w szerszym zakresie warunków pracy |
Jeśli te trzy elementy są zgrane, histereza przestaje być abstrakcyjnym pojęciem i staje się po prostu dobrze dobranym parametrem projektu. To prowadzi do ostatniej rzeczy, którą sprawdzam przed uznaniem układu za gotowy.
Na co zwracam uwagę, gdy histereza ma naprawdę działać
Najczęściej patrzę nie na samą nazwę parametru, tylko na to, czy układ zachowuje się przewidywalnie w całym swoim zakresie pracy. W dokumentacji szukam dwóch progów, a nie jednego ogólnego „threshold”, bo właśnie to rozróżnienie mówi mi, czy projekt ma zabezpieczenie przed szumem, czy tylko opisowy zapis bez realnej odporności.
- Sprawdź oba progi, bo pojedyncza wartość zwykle nie mówi całej prawdy o zachowaniu układu.
- Uwzględnij temperaturę i zasilanie, bo drift elementów potrafi przesunąć granice bardziej, niż sugeruje schemat.
- Nie myl histerezy z filtrem, bo wygładzanie sygnału i zmiana progów to dwa różne mechanizmy.
- Przy rdzeniach i elementach mocy kontroluj straty, bo zbyt szeroka pętla może oznaczać większe nagrzewanie i mniejszą sprawność.
W dobrze zaprojektowanym układzie histereza nie jest sztuczną komplikacją. To po prostu precyzyjnie dobrany margines, który sprawia, że elektronika zachowuje się spokojniej, czytelniej i bardziej przewidywalnie w świecie pełnym szumu, zmian temperatury i niedoskonałych sygnałów.
