Napięcie bezpieczne - ile wynosi i co realnie wpływa na ryzyko?

Bezpieczny poziom napięcia to nie teoria z podręcznika, tylko praktyczna granica, od której zależy komfort pracy z elektroniką, zasilaczami i instalacjami niskonapięciowymi. Ten temat sprowadza się do prostego pytania: kiedy napięcie bezpieczne naprawdę pozostaje bezpieczne, a kiedy sama wartość na etykiecie przestaje mieć znaczenie? W tym tekście wyjaśniam to po ludzku, ale bez spłycania: od definicji, przez konkretne progi, aż po typowe błędy przy sprzęcie domowym i serwisie urządzeń.

Co właściwie oznacza bezpieczny poziom napięcia

W praktyce chodzi o takie napięcie i taki sposób zasilania, przy których dotyk nie powinien prowadzić do porażenia w normalnych warunkach użytkowania. To ważne rozróżnienie, bo niskie napięcie nie zawsze oznacza brak ryzyka, a wysokie nie zawsze musi być groźne w każdej sytuacji. Liczy się cały układ: źródło zasilania, izolacja, obudowa, środowisko pracy i to, czy człowiek może dotknąć przewodzących elementów.

W technice spotkasz pojęcie SELV, czyli bardzo niskiego napięcia bezpiecznego. W skrócie oznacza ono obwód z odseparowanym zasilaniem, zwykle z galwaniczną separacją, czyli rozdzieleniem strony zasilającej od strony dostępnej dla użytkownika. To właśnie ta separacja jest równie ważna jak sama wartość napięcia, bo chroni przed przeniesieniem niebezpiecznej energii na część, którą można dotknąć.

Ja patrzę na to tak: napięcie jest tylko jednym z parametrów, a bezpieczeństwo wynika dopiero z całego projektu. Dlatego przy ocenie urządzenia nie zatrzymuję się na liczbie z tabliczki, tylko sprawdzam, jak ta liczba zachowuje się w realnym użyciu. To prowadzi do konkretnych progów, które warto znać.

Jakie wartości przyjmuje się w praktyce

W polskich i europejskich realiach najczęściej spotkasz dwa podstawowe poziomy odniesienia: warunki normalne oraz warunki szczególne, czyli wilgoć, pot, deszcz, wysoka temperatura albo praca w środowisku bardziej przewodzącym. Właśnie dlatego ta sama elektronika może być akceptowalna w pokoju, ale już nie w łazience, na budowie czy przy pracy na mokrym stanowisku.

Te wartości są praktycznym punktem odniesienia, a nie magiczną obietnicą, że wszystko poniżej będzie zawsze bezpieczne. Zasilacz 12 V w taśmie LED to co innego niż 12 V w urządzeniu z uszkodzoną izolacją, dużą pojemnością lub wystającymi metalowymi elementami. Właśnie dlatego sensowne projektowanie zawsze zostawia zapas, a nie jedzie po samej granicy.

Najkrótszy wniosek jest prosty: im bardziej wilgotne środowisko i im większa dostępność części pod napięciem, tym bardziej trzeba schodzić niżej z napięciem i lepiej dbać o odseparowane źródło. Sama tabela nie kończy jednak tematu, bo o tym, czy człowiek odczuje porażenie, decyduje coś więcej niż liczba w woltach.

Dlaczego prąd, czas i wilgoć zmieniają wszystko

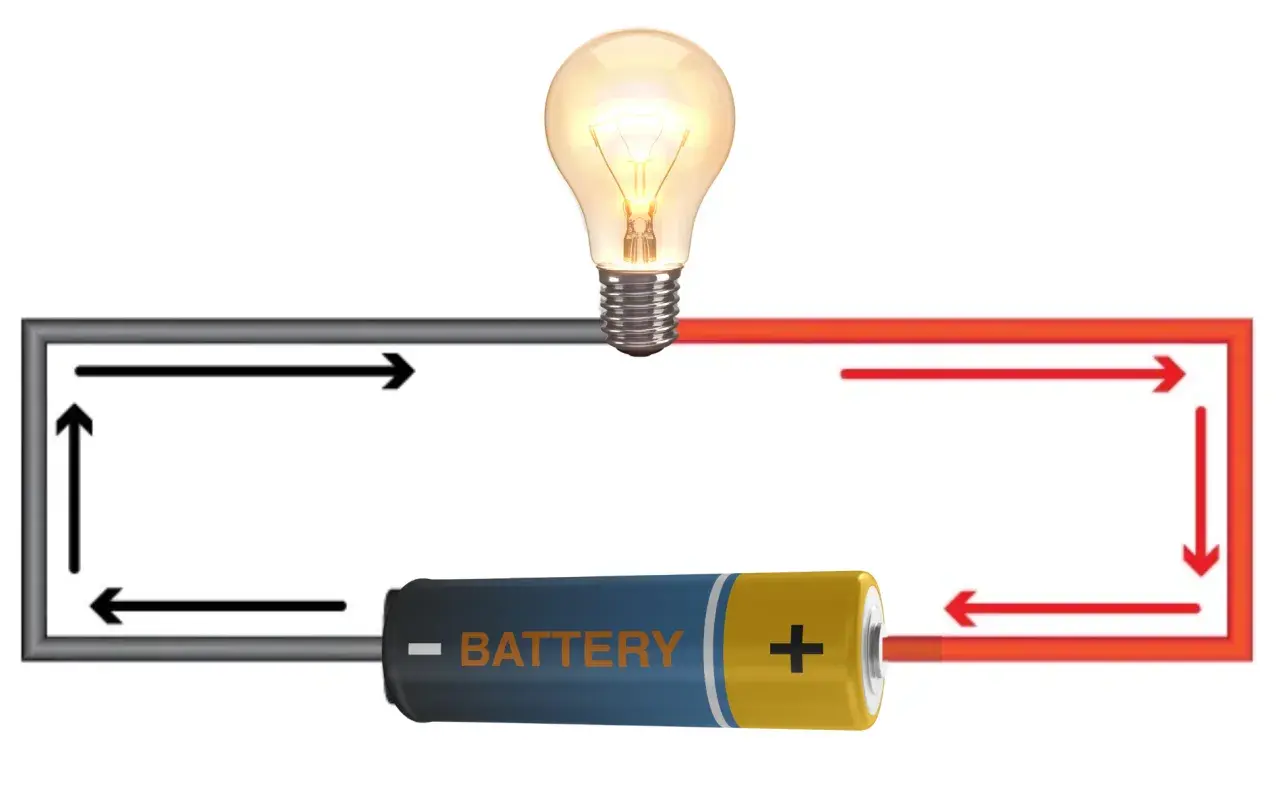

To nie napięcie samo w sobie działa na ciało, tylko prąd, który przez nie przepływa. Napięcie jest siłą „popychającą”, a prąd skutkiem tego pchania. Jeśli skóra jest sucha, opór bywa duży i prąd może pozostać niski. Jeśli dłonie są mokre, skóra, pot i kontakt z metalem gwałtownie obniżają opór, więc ten sam układ staje się wyraźnie groźniejszy.

Znaczenie ma też czas kontaktu. Krótkie muśnięcie przewodu to inna sytuacja niż chwytanie go mokrą dłonią przez kilka sekund. W materiałach edukacyjnych przyjmuje się, że dla prądu przemiennego 50 Hz wartości rzędu 0,5 mA są zwykle jeszcze niewyczuwalne, a okolice 10 mA mogą już utrudnić samodzielne oderwanie się od źródła. Około 30 mA zaczyna się strefa, w której ryzyko robi się poważne, zwłaszcza jeśli prąd płynie przez klatkę piersiową. To są progi orientacyjne, ale dobrze pokazują kierunek zagrożenia.

Warto też pamiętać, że prąd przemienny 50 Hz jest dla człowieka bardziej kłopotliwy niż prąd stały o podobnej wartości, bo łatwiej zaburza pracę mięśni i serca. W praktyce oznacza to, że zasilanie z sieci domowej wymaga zupełnie innego podejścia niż układ bateryjny czy niskonapięciowy zasilacz do elektroniki. Z tego wynika bardzo ważna zasada: liczbę z tabliczki trzeba zawsze czytać razem z warunkami pracy.

To właśnie dlatego ta sama wartość zachowuje się inaczej w łazience, w warsztacie i w urządzeniu zasilanym z baterii. Skoro już widać, od czego zależy realne ryzyko, czas przejść do miejsc, gdzie w elektronice ma to największe znaczenie.

Gdzie w elektronice ta granica ma największe znaczenie

W praktyce najczęściej chodzi o sprzęt codziennego użytku: ładowarki, listwy LED, routery, wideodomofony, systemy alarmowe, automatykę domową i urządzenia serwisowe. To tam niskie napięcie ma dawać wygodę i bezpieczeństwo, ale tylko wtedy, gdy konstrukcja jest spójna od początku do końca.

W elektronice użytkowej 12 V i 24 V są popularne nie bez powodu: dają rozsądny kompromis między funkcjonalnością a marginesem bezpieczeństwa. 5 V jest jeszcze wygodniejsze z punktu widzenia dotyku, ale nie każde urządzenie da się tak zasilić bez strat, większych prądów i problemów z przewodami. Z kolei 48 V bywa technicznie bardzo praktyczne, lecz przestaje być wartością, którą można traktować lekko.

Najczęstszy błąd, który widzę, jest prosty: ktoś widzi „12 V” i zakłada, że temat jest zamknięty. A przecież o bezpieczeństwie decydują też złącza, stan przewodu, obudowa, miejsce montażu i to, czy użytkownik ma dostęp do elementów przewodzących. Dlatego sam wybór niskiego napięcia to dopiero początek, nie koniec projektu.

Jak sprawdzać urządzenie przed dotknięciem lub naprawą

Jeśli mam ułożyć praktyczną procedurę w kilku krokach, wygląda ona tak:

• Sprawdź tabliczkę znamionową i instrukcję, zwłaszcza oznaczenie AC/DC, wartość napięcia oraz informację o izolacji.
• Oceń środowisko pracy: sucho, wilgotno, na zewnątrz, metalowa obudowa, miejsce dostępne dla dzieci lub osób postronnych.
• Upewnij się, czy zasilanie jest galwanicznie odseparowane od sieci, a nie tylko „obniżone” przez prosty układ bez ochrony.
• Obejrzyj przewody, wtyki i obudowę pod kątem pęknięć, przetarć, luzów i śladów przegrzania.
• Przed serwisem odłącz zasilanie i rozładuj elementy magazynujące energię, zwłaszcza kondensatory.
• Traktuj wyłącznik różnicowoprądowy 30 mA jako dodatkową ochronę, a nie dowód, że układ można dotykać bezmyślnie.

W praktyce najbezpieczniej jest przyjąć prostą zasadę: jeśli nie masz pewności, że układ jest naprawdę niskonapięciowy i dobrze odseparowany, zachowuj się tak, jakby nie był. To podejście oszczędza najwięcej błędów, bo nie opiera się na domysłach. W elektronice amatorskiej i półprofesjonalnej właśnie domysły są najczęstszym źródłem wypadków.

Ta sama zasada dotyczy urządzeń naprawianych po zalaniu, po dłuższym postoju albo po wymianie zasilacza na zamiennik. Niska liczba na etykiecie nie chroni, jeśli środowisko pracy zmieniło się na gorsze albo ktoś zastąpił oryginalny element czymś przypadkowym. To prowadzi do ostatniej, bardzo praktycznej kwestii: jak projektować i serwisować sprzęt tak, żeby nie pracował na styk.

Dlaczego lepiej projektować z marginesem niż na styk

Jeśli projektujesz lub oceniasz sprzęt, najrozsądniej jest zostawiać margines większy niż minimum wymagane przez granicę napięcia. W suchych warunkach 5 V, 12 V i 24 V są zwykle dużo wygodniejsze niż wartości bliskie progu 50 V AC, bo dają większy bufor przy błędach montażowych, starzeniu izolacji i chwilowym zawilgoceniu. To nie jest przesada, tylko praktyka, która realnie zmniejsza liczbę problemów serwisowych.

W sprzęcie dostępnym dla użytkownika liczy się też prostota. Im mniej nieosłoniętych styków, im lepsza obudowa i im bardziej przewidywalny zasilacz, tym mniejsze ryzyko, że ktoś potraktuje urządzenie jak zabawkę albo że wilgoć zmieni parametry pracy. Gdy patrzę na dobre rozwiązania, zwykle łączy je jedno: nie polegają na jednej liczbie, tylko na całym systemie zabezpieczeń.

Najprostszy wniosek, jaki warto zabrać z tego tematu, brzmi tak: bezpieczny poziom napięcia to użyteczna granica projektowa, ale nie samodzielna gwarancja ochrony. Jeśli wiesz już, gdzie kończą się wartości uznawane za niskiego ryzyka, łatwiej odróżnisz sprzęt naprawdę dobrze zaprojektowany od takiego, który tylko wygląda na bezpieczny.
