Fotodioda jest prostym w budowie, ale bardzo użytecznym elementem elektroniki: zamienia światło na prąd i pozwala mierzyć, wykrywać oraz przesyłać sygnały optyczne. W praktyce liczą się nie tylko złącze półprzewodnikowe i materiał, lecz także szybkość odpowiedzi, szum własny, czułość widmowa oraz sposób polaryzacji. Poniżej rozkładam temat na części: od zasady działania, przez dobór pod konkretne zastosowanie, po błędy, które najczęściej psują wynik przy pierwszym uruchomieniu.
Najważniejsze fakty o detekcji światła w elektronice
- Element światłoczuły generuje prąd, gdy na złącze półprzewodnikowe pada światło.
- Do światła widzialnego i bliskiej podczerwieni najczęściej wystarcza krzem, a do dalszej podczerwieni stosuje się inne materiały, np. InGaAs.
- Polaryzacja zaporowa zwykle poprawia szybkość i zachowanie układu przy dynamicznych sygnałach.
- W zastosowaniach precyzyjnych ważniejsze są szumy, liniowość i pasmo niż sama „moc” sygnału.
- W prostych układach wygodniejszy bywa fototranzystor, ale przy większych wymaganiach przewagę ma szybki i przewidywalny detektor światła.
Jak działa element światłoczuły i skąd bierze się prąd

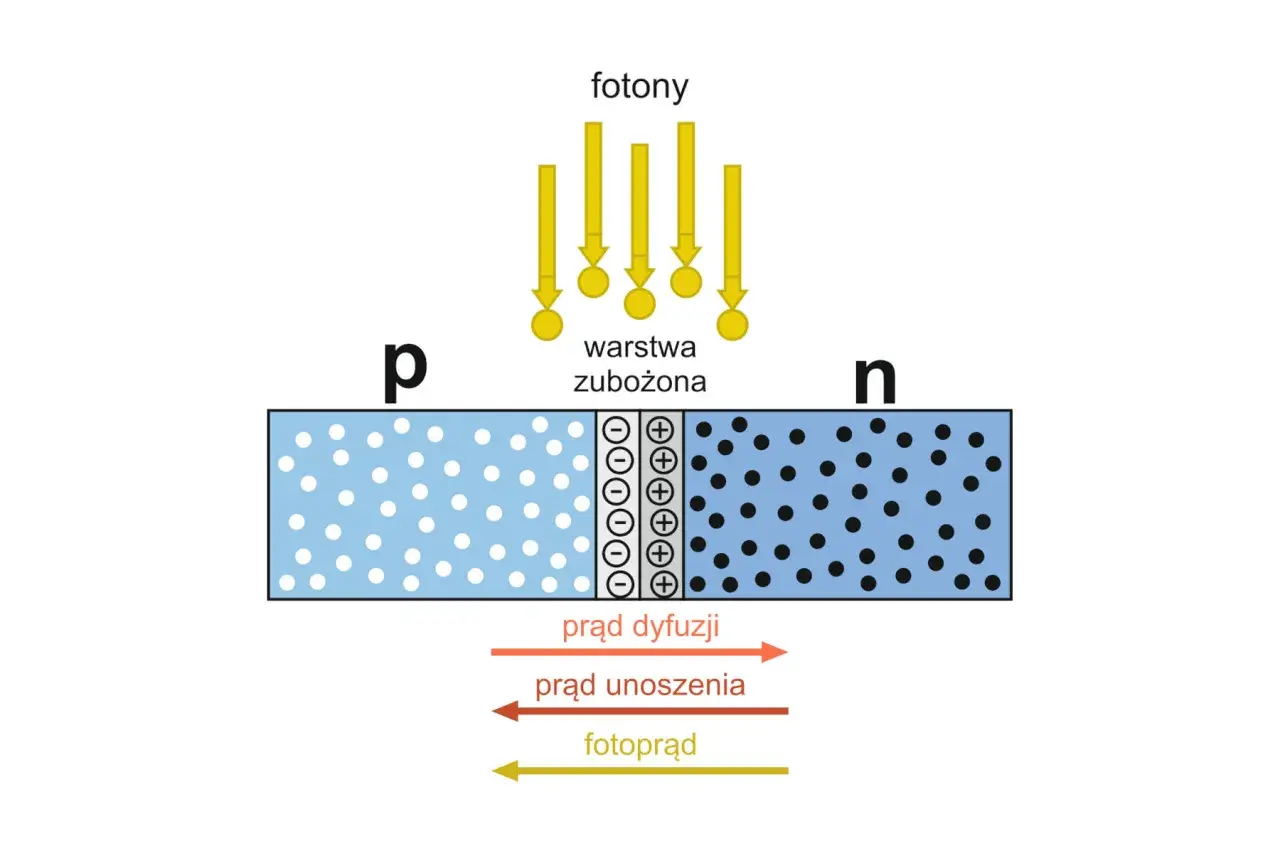

W skrócie: padający foton przekazuje energię elektronowi w półprzewodniku, a w złączu p-n powstaje para nośników ładunku. To wystarcza, żeby w obwodzie pojawił się prąd proporcjonalny do natężenia oświetlenia, choć w praktyce odpowiedź nie jest idealnie liniowa w całym zakresie pracy. Najczęściej stosuje się polaryzację zaporową, bo zmniejsza ona pojemność złącza i przyspiesza reakcję elementu.
Warto pamiętać o ciemnym prądzie, czyli niewielkim prądzie płynącym nawet bez światła. Im niższy jest ten parametr, tym łatwiej wykrywać słabe sygnały. Gdy projektuję układ pomiarowy, właśnie od tego punktu zaczynam ocenę jakości detektora, bo sama czułość katalogowa nie wystarcza do wyciągnięcia sensownych wniosków.
W praktyce ważne są też dwa pojęcia: czułość widmowa, czyli to, na jakie długości fali element reaguje najlepiej, oraz pasmo przenoszenia, które mówi, jak szybko układ nadąża za zmianami światła. Skoro zasada działania jest już jasna, łatwo przejść do pytania, gdzie taki element rzeczywiście daje przewagę.Gdzie ten element sprawdza się najlepiej
To rozwiązanie wybieram tam, gdzie liczy się szybkość, powtarzalność albo możliwość dokładnego mierzenia natężenia światła. Nie jest to uniwersalny zamiennik każdego czujnika optycznego, ale w odpowiednim miejscu robi dużą różnicę.
| Zastosowanie | Dlaczego pasuje | Na co uważać |
|---|---|---|
| Bariera optyczna i detekcja obecności | Prąd zmienia się szybko i przewidywalnie, więc łatwo wykryć zasłonięcie wiązki. | Trzeba ograniczyć wpływ światła otoczenia i odbić od tła. |
| Pomiary laboratoryjne | Daje dobrą liniowość i nadaje się do precyzyjnego odczytu natężenia światła. | Wymaga sensownego toru analogowego i kontroli szumów. |
| Odbiorniki podczerwieni | Sprawdza się przy sygnałach z diod IR, pilotów i prostych układów transmisji optycznej. | Dobór materiału musi pasować do długości fali źródła. |
| Automatyka i enkodery | Szybka odpowiedź ułatwia zliczanie impulsów i pozycjonowanie. | W szybkich układach przewody i pojemności pasożytnicze potrafią zepsuć wynik. |
| Telekomunikacja optyczna | Tu liczy się pasmo i niski poziom szumów, więc ten typ detektora jest naturalnym wyborem. | Wymagania wobec elektroniki wejściowej są dużo wyższe niż w prostych projektach hobbystycznych. |
Najważniejszy wniosek jest prosty: im bardziej zależy ci na szybkości, liniowości i przewidywalności, tym większy sens ma ten typ czujnika. Jeśli natomiast celem jest tylko proste wykrycie światła, czasem lepiej wybrać prostsze i tańsze rozwiązanie. Z tego powodu kolejnym krokiem jest rozsądny dobór parametrów katalogowych, a nie sam symbol na schemacie.
Jak czytać parametry katalogowe przed wyborem
Przy doborze patrzę nie na jeden „najlepszy” parametr, ale na cały zestaw liczb. Dobre dopasowanie materiału, pasma i obudowy zwykle daje lepszy efekt niż pogoń za maksymalną czułością.
| Parametr | Co oznacza | Praktyczna wskazówka |
|---|---|---|
| Zakres spektralny | Jakie długości fali są wykrywane najpewniej. | Do światła widzialnego i bliskiej podczerwieni zwykle wystarcza krzem; typowe modele obejmują mniej więcej 430-1100 nm. |
| Czułość [A/W] | Ile prądu generuje układ przy danym promieniowaniu. | Wyższa czułość pomaga przy słabym świetle, ale nie zawsze oznacza lepszy pomiar. |
| Prąd ciemny | Prąd obecny bez oświetlenia. | Im mniejszy, tym łatwiej wykrywać bardzo słabe sygnały. |
| Pojemność złącza | Wpływa na szybkość odpowiedzi i stabilność toru. | Ma duże znaczenie w układach szybkich i przy pracy z wzmacniaczem transimpedancyjnym. |
| Czas narastania i pasmo | Jak szybko detektor reaguje na zmiany światła. | W prostych zastosowaniach wystarczy niewielkie pasmo, ale w szybkich układach warto szukać modeli od dziesiątek MHz aż po setki MHz, a w wybranych PIN-ach nawet około 1 GHz. |
| Obudowa i okno optyczne | Decydują o montażu, odporności mechanicznej i stratach światła. | W produkcie końcowym to często różnica między działającym prototypem a stabilnym modułem. |
Ja zwykle zaczynam od pytania, jakie źródło światła ma współpracować z detektorem. Jeśli to podczerwień, wybór materiału może być zupełnie inny niż przy zwykłym świetle dziennym. Dla bardziej wymagających zastosowań spotyka się też InGaAs, które dobrze obsługuje zakres mniej więcej od 0,5 do 2,6 μm, czyli obszary, do których krzem już nie wystarcza. Dzięki temu dobór staje się mniej przypadkowy, a bardziej inżynierski.
Fototranzystor i fotorezystor nie są zamienne
To jedna z tych decyzji, które na początku wyglądają podobnie, a potem potrafią zaważyć na całym projekcie. Jeśli porównuję te trzy rozwiązania, patrzę przede wszystkim na szybkość, liniowość i łatwość użycia.
| Element | Zalety | Ograniczenia | Kiedy wybrać |
|---|---|---|---|
| Dioda światłoczuła | Szybka, liniowa, przewidywalna, dobra do pomiarów i transmisji sygnału. | Wymaga sensownego toru wzmacniającego i często polaryzacji zaporowej. | Gdy liczy się dokładność, szybkość albo niski poziom szumów. |
| Fototranzystor | Daje większy sygnał bez rozbudowanego wzmacniacza, łatwo go użyć w prostych układach. | Jest wolniejszy i mniej liniowy. | Gdy potrzebujesz prostego czujnika obecności światła lub przesłonięcia wiązki. |
| Fotorezystor | Prosty w użyciu i tani w bardzo nieskomplikowanych projektach. | Reaguje wolno i słabo nadaje się do precyzyjnych pomiarów. | Gdy chcesz tylko orientacyjnie wykrywać poziom oświetlenia. |
Najczęstsze błędy przy uruchamianiu układu
W praktyce błędy pojawiają się zwykle nie na poziomie teorii, tylko przy pierwszym prototypie. Część z nich jest banalna, ale właśnie przez to łatwo je przeoczyć.
- Zbyt duży rezystor obciążający bez analizy szumów i nasycenia układu.
- Brak polaryzacji zaporowej tam, gdzie potrzebna jest szybka odpowiedź.
- Źle dobrany wzmacniacz operacyjny do układu transimpedancyjnego, zwłaszcza pod kątem prądu polaryzacji wejść i pasma.
- Ignorowanie światła otoczenia, odbić od obudowy i konieczności ekranowania optycznego.
- Testowanie szybkiego toru na płytce stykowej, która dokłada pojemności i zakłóceń więcej, niż się wydaje.
Najbardziej zdradliwy jest ostatni punkt. Prosty prototyp na płytce stykowej może wyglądać dobrze przy wolnym sygnale, a całkowicie rozjechać się przy impulsywnym oświetleniu albo wyższej częstotliwości. Dlatego przy szybszych projektach zawsze zakładam, że układ trzeba ocenić w warunkach zbliżonych do docelowych, nie tylko „na biurku”. Z takiego podejścia płynnie wynika ostatnia rzecz: co sprawdzić, zanim uznam projekt za zamknięty.
Co sprawdzam, zanim uznam projekt za gotowy
Jeżeli układ ma działać nie tylko w laboratorium, ale też w docelowym urządzeniu, patrzę na trzy obszary naraz: zakres dynamiczny, odporność na światło otoczenia i stabilność montażu. To właśnie tam najczęściej wychodzą rozbieżności między założeniami a rzeczywistością.
W praktyce najbardziej opłaca się dobierać detektor do źródła światła, a nie odwrotnie. Gdy źródło jest wąskopasmowe, można dobrać materiał i filtr bardzo precyzyjnie; gdy środowisko jest zmienne, lepiej postawić na większy zapas liniowości i prostszy tor analogowy. Ja wolę nie obiecywać „idealnego” rozwiązania, bo w elektronice światła zawsze chodzi o kompromis między szybkością, czułością, kosztem i wygodą montażu.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, brzmiałaby tak: zanim zaczniesz stroić detekcję, upewnij się, że zakres widmowy, pasmo i układ wzmacniający pasują do konkretnego zadania. Wtedy taki element przestaje być tylko nazwą z katalogu, a staje się przewidywalnym narzędziem, które naprawdę upraszcza projekt.
