W instalacjach RTV i audio nie chodzi tylko o doprowadzenie sygnału do odbiornika. Równie ważne jest to, by rozdzielić pasma tak, aby każdy element dostawał dokładnie to, do czego został zaprojektowany. Właśnie dlatego zwrotnica ma w elektronice tak praktyczne znaczenie: porządkuje tor sygnałowy, ogranicza zakłócenia i chroni urządzenia przed pracą poza ich zakresem.
Najważniejsze rzeczy, które warto wiedzieć przed wyborem układu rozdzielającego sygnał
- W praktyce chodzi o filtrowanie i kierowanie sygnału do właściwego toru, a nie tylko o zwykłe rozgałęzienie kabla.
- Najczęściej spotkasz ją w kolumnach głośnikowych oraz w instalacjach antenowych RTV.
- Wersja pasywna działa bez zasilania, a aktywna daje większą kontrolę, ale wymaga dodatkowej elektroniki.
- Dobór opiera się na paśmie pracy, impedancji, tłumieniu i warunkach montażu.
- Błędny montaż zwykle kończy się spadkiem jakości dźwięku, zanikiem sygnału albo nierównym poziomem w różnych pasmach.
Co robi zwrotnica w torze sygnałowym
Patrzę na ten element jak na inteligentny filtr, a nie zwykły łącznik. Jego zadaniem jest podzielenie sygnału na zakresy częstotliwości albo połączenie kilku torów w sposób kontrolowany, tak aby każdy odbiornik dostał tylko to, czego potrzebuje. W audio oznacza to rozdzielenie niskich, średnich i wysokich tonów, a w instalacjach RTV - separację lub sumowanie pasm tak, by nie wchodziły sobie w drogę.
Najważniejsza różnica między takim układem a prostym rozgałęźnikiem polega na selekcji. Rozgałęźnik kopiuje sygnał, natomiast układ filtrujący decyduje, co przejdzie dalej, a co zostanie stłumione. Dzięki temu głośnik wysokotonowy nie dostaje basu, a pasma antenowe nie mieszają się bez potrzeby.
Filtracja zamiast przypadkowego dzielenia
W praktyce stosuje się filtry górnoprzepustowe, dolnoprzepustowe i pasmowoprzepustowe. Pierwszy przepuszcza wyższe częstotliwości, drugi niższe, a trzeci tylko wąski wycinek pasma. To właśnie ten mechanizm decyduje o tym, czy kolumna gra czysto, czy instalacja antenowa trzyma poziomy sygnału bez wzajemnych zakłóceń.
Przeczytaj również: Czy Twój TV ma DVB-T2/HEVC? Prosty test i co dalej!
Co oznacza nachylenie filtra
W opisach spotkasz wartości 6, 12, 18 albo 24 dB/oktawę. Im większa liczba, tym ostrzejsze odcięcie pasma poza zakresem roboczym. Nie zawsze „mocniej” znaczy lepiej - zbyt strome podziały mogą utrudnić zgranie przetworników albo wprowadzić niepożądane przesunięcia fazowe. W praktyce liczy się nie tylko sam filtr, ale też to, jak współpracuje z resztą toru.
To prowadzi wprost do drugiego ważnego pytania: gdzie taki układ jest naprawdę potrzebny, a gdzie będzie tylko zbędnym dodatkiem.
Gdzie spotkasz ją najczęściej w sprzęcie RTV i audio
Najbardziej oczywiste zastosowanie to kolumny głośnikowe. W zestawach dwudrożnych i trójdrożnych układ dzieli sygnał na pasma dla woofera, średniotonowca i tweetera. Ma to dwa skutki: przetworniki pracują w zakresie, w którym brzmią najlepiej, a ryzyko ich przeciążenia spada. Przy dobrze zaprojektowanej kolumnie nie ma tu efektu „magii”, tylko porządna inżynieria.

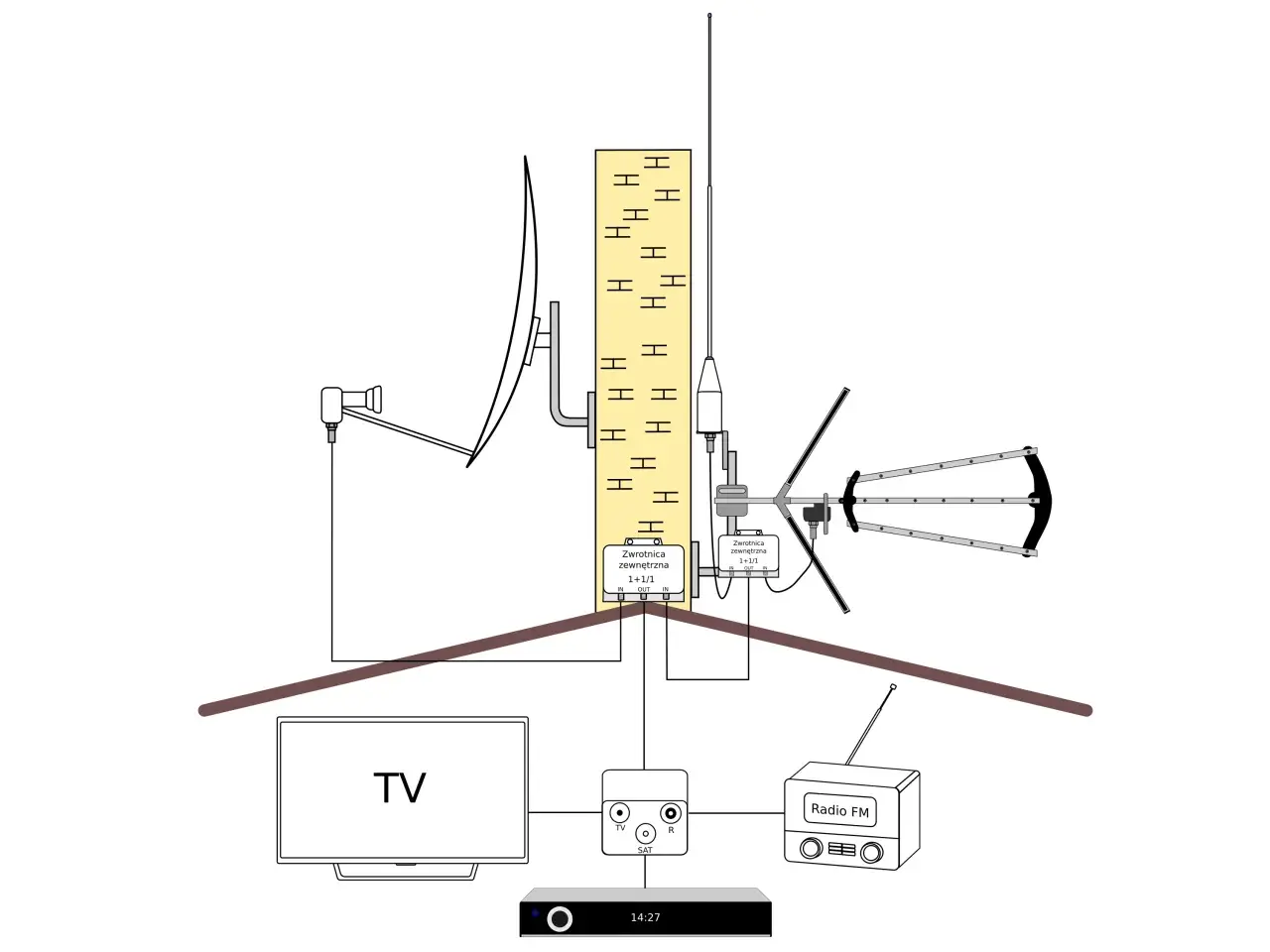

Drugi obszar to instalacje antenowe. Tam zwrotnice antenowe służą do sumowania lub rozdzielania sygnałów z różnych pasm, na przykład FM, VHF i UHF. W Polsce typowe zakresy to FM 87,5-108 MHz, VHF 174-230 MHz oraz UHF 470-694 MHz. Jeśli sygnały są prowadzone jednym kablem, taki element pomaga utrzymać porządek w całej instalacji i ogranicza wzajemne oddziaływanie torów.
- Kolumny dwudrożne - prostsze, tańsze i często łatwiejsze do zestrojenia, ale wymagają bardzo rozsądnego podziału między głośnikami.
- Kolumny trójdrożne - dają większą kontrolę nad pasmem, lecz są trudniejsze w projektowaniu i bardziej wrażliwe na błędy montażowe.
- Instalacje antenowe - porządkują sygnały z kilku anten i pomagają uniknąć chaosu w rozbudowanych systemach RTV.
Jeśli ktoś pyta mnie, gdzie taki element ma największy sens, odpowiadam krótko: tam, gdzie jeden przetwornik albo jedna antena nie powinny wykonywać pracy za wszystkie pozostałe. Teraz warto przejść od zastosowań do samej konstrukcji, bo to właśnie ona decyduje o możliwościach układu.
Jak działają wersje pasywne i aktywne
W praktyce najczęściej mówimy o dwóch podejściach. Układ pasywny działa bez dodatkowego zasilania i opiera się na cewkach, kondensatorach oraz rezystorach. Układ aktywny pracuje przed wzmacniaczami mocy i dzieli sygnał jeszcze przed jego wzmocnieniem, co daje większą kontrolę, ale wymaga bardziej rozbudowanej elektroniki.
| Cecha | Wersja pasywna | Wersja aktywna |
|---|---|---|
| Zasilanie | Nie wymaga | Wymaga zasilania i dodatkowych stopni toru |
| Miejsce pracy | Zwykle za wzmacniaczem, wewnątrz kolumny lub instalacji | Przed wzmacniaczami, na poziomie sygnału liniowego |
| Kontrola nad pasmem | Mniejsza, ale prostsza | Większa, łatwiej dobrać punkt podziału i nachylenie |
| Typowe zastosowanie | Kolumny głośnikowe, proste instalacje RTV | Systemy audio wyższej klasy, rozbudowane zestawy aktywne |
| Poziom złożoności | Niski lub średni | Średni lub wysoki |
Różnica między pasywnym i aktywnym rozwiązaniem pokazuje, że sam typ układu to dopiero początek. Kolejny krok to dobór właściwej wersji do konkretnej instalacji.
Jak dobrać odpowiedni model do instalacji
Ja zawsze zaczynam od trzech rzeczy: zakresu częstotliwości, impedancji i warunków montażu. Dopiero potem patrzę na tłumienie, nachylenie zbocza i odporność na wilgoć czy temperaturę. Bez tego łatwo kupić element, który „na papierze” wygląda dobrze, ale w realnej instalacji działa przeciętnie.
| Kryterium | Na co patrzeć | Dlaczego to ważne |
|---|---|---|
| Pasmo pracy | FM 87,5-108 MHz, VHF 174-230 MHz, UHF 470-694 MHz lub zakres audio dopasowany do przetworników | Element musi przepuszczać dokładnie te częstotliwości, których potrzebuje instalacja |
| Impedancja | 4/8 Ω w audio, 75 Ω w RTV | Złe dopasowanie zwiększa straty i pogarsza kontrolę nad sygnałem |
| Nachylenie filtra | 6, 12, 18 lub 24 dB/oktawę | Wpływa na to, jak ostro odcinane są niechciane pasma |
| Miejsce montażu | Wewnątrz obudowy albo na zewnątrz, w puszce odpornej na warunki atmosferyczne | Wilgoć, kurz i temperatura szybko ujawniają słabe wykonanie |
| Przepuszczanie zasilania | Obsługa DC pass, jeśli zasilasz wzmacniacz masztowy | Bez tego przedwzmacniacz może po prostu nie dostać zasilania |
W kolumnach głośnikowych sensownie jest patrzeć także na punkt podziału. Dla wielu zestawów dwudrożnych okolice 1,5-4 kHz są typowe, ale nie ma tu jednej uniwersalnej wartości. Wszystko zależy od przetworników, ich charakterystyki i tego, jak producent chce zgrać brzmienie. Dobre dopasowanie daje efekt, którego nie da się uzyskać samym „dokupieniem lepszych części”.
Skoro wybór zależy od parametrów, łatwo też wskazać miejsca, w których najczęściej popełnia się błędy. I to właśnie te błędy najczęściej psują końcowy rezultat bardziej niż sam sprzęt.
Najczęstsze błędy przy montażu i diagnozie
Najczęstszy problem to traktowanie tego elementu jak neutralnego dodatku. W praktyce potrafi on zmienić cały tor, więc pomyłka w doborze lub montażu szybko odbija się na jakości dźwięku albo stabilności sygnału. Ja zwykle widzę kilka powtarzalnych błędów.
- Mieszanie standardów - wpięcie elementu 75 Ω w tor audio albo odwrotnie prawie zawsze kończy się stratami.
- Zły punkt podziału - zbyt nisko ustawiony podział obciąża tweeter, a zbyt wysoko zostawia dziurę w środku pasma.
- Ignorowanie długości przewodów - każdy metr kabla i każde dodatkowe złącze wnoszą tłumienie, które w słabym sygnale robi różnicę.
- Brak zasilania dla aktywnych elementów toru - przy instalacjach antenowych to klasyczny powód nagłej utraty sygnału.
- Diagnozowanie tylko samego modułu - czasem problemem nie jest element filtrujący, tylko wtyk, kabel, ustawienie anteny albo uszkodzony głośnik.
Jest też druga pułapka: przekonanie, że mocniejszy albo droższy model zawsze rozwiąże problem. Nie rozwiąże, jeśli reszta toru jest źle zaprojektowana. Dobrze zaprojektowany układ działa dlatego, że pasuje do całej instalacji, a nie dlatego, że ma imponującą specyfikację. To prowadzi mnie do ostatniego pytania: po czym poznać, że wszystko jest zestrojone poprawnie.
Jak sprawdzam, czy układ został dobrze zestrojony
Najpierw słucham albo mierzę, czy każdy zakres zachowuje się przewidywalnie. W audio oznacza to czysty środek pasma, brak ostrego syczenia na górze i brak dziwnej pustki przy przejściu między przetwornikami. W RTV szukam stabilnego poziomu sygnału, braku pikselizacji i braku sytuacji, w której jedno pasmo działa, a inne znikają bez wyraźnego powodu.
Jeśli chcę ocenić całość szybko, sprawdzam cztery rzeczy: dopasowanie impedancji, jakość złączy, tłumienie w torze oraz zgodność pasma pracy z rzeczywistym zastosowaniem. To prosta lista, ale bardzo skuteczna. W praktyce właśnie ona pozwala odróżnić dobrze zrobioną instalację od takiej, która tylko „na chwilę działa”.
W tym temacie najbardziej liczy się porządek w sygnale. Gdy układ rozdziela pasma we właściwym miejscu, dźwięk robi się czystszy, a instalacja RTV stabilniejsza. Jeśli coś ma tu zawieść, to zwykle nie sama elektronika, tylko błędny dobór albo pośpiech przy montażu.
