Przełączanie obciążeń sieciowych w elektronice najczęściej rozbija się o trzy rzeczy: ciszę pracy, odporność na zakłócenia i sensowne straty mocy. Triak dobrze rozwiązuje ten problem w układach AC, ale tylko wtedy, gdy dobór elementu, sterowanie bramki i ochrona przed przepięciami są przemyślane. W tym tekście pokazuję, jak działa ten element, kiedy sprawdza się lepiej niż przekaźnik oraz na jakie parametry patrzeć w nocie katalogowej.
Najważniejsze rzeczy, które trzeba wiedzieć o tym elemencie i jego ograniczeniach
- To półprzewodnikowy przełącznik do prądu przemiennego, który przewodzi w obu kierunkach po podaniu impulsu na bramkę.
- Nie wyłącza się „sygnałem sterującym” jak tranzystor, tylko dopiero wtedy, gdy prąd spadnie poniżej progu podtrzymania.
- Do doboru liczą się przede wszystkim prąd skuteczny, napięcie blokowania, prąd wyzwalania, odporność na strome narastanie napięcia i termika.
- Najlepiej czuje się w ściemniaczach, grzałkach, prostym sterowaniu silnikami AC i w przekaźnikach półprzewodnikowych.
- Przy obciążeniach indukcyjnych oraz w projektach z mikrokontrolerem trzeba uważać na zakłócenia, snubber RC i poprawne wysterowanie bramki.
Jak działa triak w obwodzie AC
Najprościej mówiąc, to przełącznik dla prądu przemiennego, który potrafi przewodzić w obu kierunkach. Po krótkim impulsie na bramce zaczyna przewodzić w danym półokresie sinusoidy i pozostaje włączony tak długo, jak długo płynie przez niego odpowiednio duży prąd. Właśnie dlatego tak dobrze nadaje się do regulacji mocy w sieci 230 V, ale jednocześnie nie jest wygodny w układach stałoprądowych.
W praktyce zwracam uwagę na dwa progi, które początkujący często mylą. Prąd zatrzasku to minimalny prąd potrzebny zaraz po wyzwoleniu, żeby element nie zgasł po odjęciu impulsu z bramki. Prąd podtrzymania to niższy próg, poniżej którego przewodzenie kończy się już w trakcie pracy. To właśnie przez ten mechanizm element najłatwiej wyłącza się naturalnie, gdy sinusoidy przechodzą przez zero.

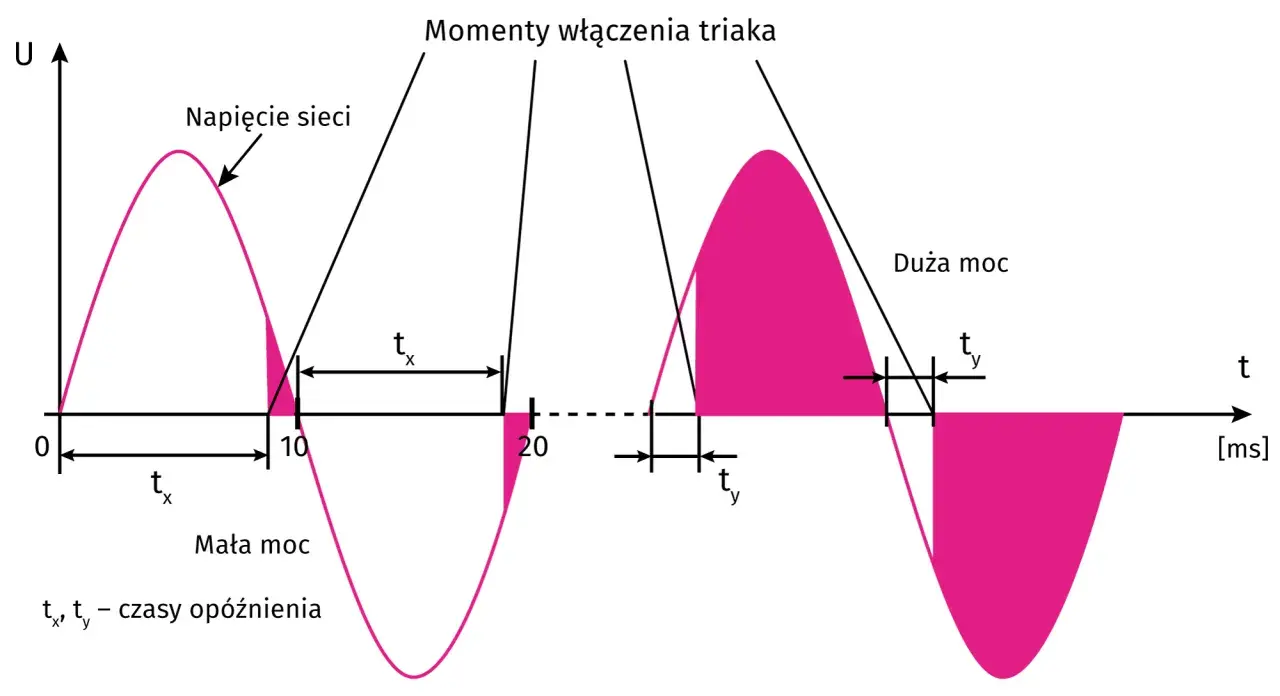

W sterowaniu fazowym nie chodzi więc o „włącz i wyłącz” w klasycznym sensie, tylko o dobór momentu zapłonu w każdym półokresie. Im później podasz impuls, tym mniejsza część sinusoidy trafi do obciążenia, a więc spada średnia moc. To proste rozwiązanie, ale ma koszt uboczny: większe zakłócenia EMI i więcej wymagań wobec filtracji.
To też tłumaczy, dlaczego w układach zasilanych z DC ten element jest problematyczny. Bez naturalnego przejścia przez zero nie ma wygodnego mechanizmu samoczynnego wyłączenia, więc potrzebne są dodatkowe sztuczki lub inna technologia. Z tego miejsca łatwo przejść do tego, co naprawdę trzeba sprawdzić przed doborem.
Na jakie parametry patrzę przed wyborem
Jeśli miałbym zostawić tylko jedną radę, powiedziałbym: nie wybieraj tego elementu wyłącznie po prądzie katalogowym. Ja zaczynam od obciążenia, temperatury pracy i charakteru napięcia, a dopiero potem sprawdzam resztę noty. W ofercie rynkowej spotkasz odmiany od około 1 A do 50 A i napięcia blokowania od 600 V do 1200 V, ale konkretna klasa zawsze zależy od zastosowania.
| Parametr | Co oznacza | Co robię w praktyce |
|---|---|---|
| Prąd skuteczny przewodzenia | Jak duże obciążenie może bezpiecznie obsłużyć przy danych warunkach termicznych. | Dobieram zapas względem realnego prądu pracy, a nie tylko względem „nazwy” urządzenia. |
| Napięcie blokowania | Maksymalne powtarzalne napięcie w stanie wyłączenia. | Do sieci 230 V w Polsce patrzę zwykle na 600 V lub więcej, a przy indukcyjnych obciążeniach często rozsądniej celować wyżej. |
| Prąd wyzwalania bramki | Minimalny prąd potrzebny do uruchomienia przewodzenia. | Sprawdzam, czy układ sterujący, optotriak albo mikrokontroler naprawdę potrafi go dostarczyć. |
| Prąd zatrzasku i podtrzymania | Jak duży prąd musi popłynąć tuż po zapłonie i już podczas pracy, żeby element nie zgasł. | To ważne przy lekkich obciążeniach i przy pierwszym półokresie po załączeniu. |
| dV/dt | Odporność na strome narastanie napięcia, które może wywołać przypadkowe załączenie. | Przy silnikach, transformatorach i długich przewodach traktuję ten parametr bardzo serio. |
| Obudowa i termika | Jak dobrze element oddaje ciepło do otoczenia i radiatora. | Jeżeli przewodzi więcej niż kilka amperów, sprawdzam radiator, izolację montażową i temperaturę otoczenia. |
Warto też sprawdzić, czy dana rodzina obsługuje wszystkie kwadranty wyzwalania. To techniczny szczegół, ale w praktyce bywa decydujący, gdy sterowanie ma działać pewnie z różnych polaryzacji napięcia i prądu bramki. Nie każdy model zachowuje się tak samo, a część konstrukcji jest świadomie uproszczona do trzech kwadrantów.
Jeśli projektujesz układ pod mikrokontroler, ja dodatkowo patrzę na sposób wysterowania. Bezpośrednie sterowanie jest rzadko dobrym pomysłem w elektronice sieciowej; dużo częściej stosuje się optotriak, bo izolacja galwaniczna upraszcza bezpieczeństwo i zmniejsza ryzyko przenoszenia zakłóceń do logiki sterującej. To naturalnie prowadzi do pytania, gdzie taki element naprawdę daje największy sens.
Gdzie to rozwiązanie sprawdza się najlepiej
Najbardziej lubię ten element tam, gdzie trzeba często przełączać prąd przemienny bez hałasu i zużywania styków. Ściemniacze do lamp, sterowanie grzałkami, regulacja mocy w prostych narzędziach i wybrane sterowniki silników uniwersalnych to klasyczne przykłady. W takich zastosowaniach przewaga półprzewodnika jest wyraźna: brak klikania, duża liczba cykli i prosty układ sterowania.
W praktyce dobrze sprawdza się także w przekaźnikach półprzewodnikowych i w modułach automatyki domowej. Coraz częściej nie widzimy go już jako osobnego „bohatera schematu”, tylko jako część większego układu: wejście sterujące, izolacja, zabezpieczenie przeciwprzepięciowe i dopiero stopień mocy. To ważne, bo sam element mocy nie załatwia całego problemu niezawodności.
Jest jednak jedna pułapka, którą widzę bardzo często: obciążenie musi pasować do metody regulacji. Grzałki są wdzięczne, bo są w miarę przewidywalne. Silniki i transformatory potrafią już postawić opór przez przesunięcie fazy i gwałtowne zmiany prądu. Z LED-ami sprawa jest jeszcze bardziej zależna od zasilacza; działa to dobrze tylko wtedy, gdy konstrukcja jest faktycznie przystosowana do regulacji fazowej.
Jeśli miałbym to ująć praktycznie, powiedziałbym tak: przy sieci 230 V i umiarkowanych mocach to nadal jedno z najprostszych narzędzi do sterowania AC, ale jego skuteczność zależy od charakteru obciążenia bardziej niż od samej mocy znamionowej. Z tego powodu warto porównać je z alternatywami, zanim człowiek zacznie projektować płytkę.
Układ półprzewodnikowy, przekaźnik czy SSR
Ja zwykle wybieram technologię od odpowiedzi na dwa pytania: czy potrzebuję ciszy oraz czy będę często przełączał obciążenie. Jeśli tak, rozwiązanie półprzewodnikowe ma sens. Jeśli priorytetem są minimalne straty, prosta izolacja i praca także z prądem stałym, mechaniczny przekaźnik nadal jest bardzo mocnym punktem odniesienia. Przekaźnik półprzewodnikowy zajmuje środek stawki, ale przy AC często i tak bazuje na podobnej zasadzie przewodzenia.
| Cecha | Układ półprzewodnikowy | Przekaźnik mechaniczny | Przekaźnik półprzewodnikowy |
|---|---|---|---|
| Hałas | Brak klikania | Słyszalny | Brak klikania |
| Częste przełączanie | Bardzo dobre | Ograniczone przez zużycie styków | Bardzo dobre |
| Straty mocy | Wyższe niż w przekaźniku | Bardzo małe | Zależne od konstrukcji, zwykle też odczuwalne |
| Praca z AC | Tak | Tak | Zwykle tak |
| Praca z DC | Nie jest naturalnym wyborem | Tak | Zależy od typu |
| Żywotność przy wielu cyklach | Bardzo dobra | Ograniczona mechanicznie | Bardzo dobra |
| Koszt wejścia | Niski do średniego | Niski | Średni do wyższego |
Jeżeli potrzebuję prostego wniosku, to brzmi on tak: ciche, częste przełączanie AC sprzyja półprzewodnikowi, a minimalne straty i uniwersalność napięciowa nadal sprzyjają przekaźnikowi mechanicznemu. To nie jest walka o jeden „lepszy” element, tylko o dopasowanie technologii do realnego obciążenia. I właśnie tu najłatwiej o błędy.
Najczęstsze błędy przy uruchamianiu
Najbardziej kosztowny błąd to dobór tylko na podstawie prądu znamionowego, bez sprawdzenia temperatury i przepięć. W sieci 230 V samo „mieści się w amperach” niewiele znaczy, jeśli urządzenie pracuje w zamkniętej obudowie, przy słabym chłodzeniu i z obciążeniem indukcyjnym. Zapas termiczny znika wtedy szybciej, niż sugeruje karta katalogowa.
Drugi klasyk to ignorowanie stromej zmiany napięcia. Przy silnikach, transformatorach i długich przewodach mogą pojawiać się impulsy, które wyzwalają element nie wtedy, kiedy powinny. Dlatego w projektach z trudnym obciążeniem często stosuje się snubber RC, czyli układ rezystora i kondensatora tłumiący gwałtowne narastanie napięcia, albo wersję snubberless oraz warystor MOV jako dodatkową ochronę przeciwprzepięciową.
Trzeci problem to za słabe sterowanie bramki. Sam fakt, że mikrokontroler ma wyjście logiczne, nie oznacza jeszcze, że nadaje się do bezpośredniego wyzwolenia. Jeśli impuls jest za krótki albo za mały, obciążenie nie startuje pewnie, a układ zaczyna zachowywać się losowo. W sterownikach sieciowych to nie jest drobiazg, tylko realne źródło awarii.
Czwarty błąd, który widzę bardzo często, to lekceważenie termiki. Element mocy może wyglądać niepozornie, ale przy kilku amperach i ograniczonym odprowadzaniu ciepła zapas szybko się kończy. W praktyce radiator, pasta termiczna i sensowny montaż bywają równie ważne jak sam symbol na schemacie.
Pięty problem to oczekiwanie, że ten sam układ równie dobrze zadziała wszędzie. Nie zadziała. W obwodach DC, przy bardzo małym prądzie obciążenia albo przy źle dobranych parametrach bramki trzeba szukać innej architektury. To nie jest wada pojedynczego egzemplarza, tylko naturalna granica tej technologii.
Kiedy to rozwiązanie ma sens, a kiedy lepiej wybrać coś innego
Jeśli mam wskazać najbardziej rozsądne zastosowania, to są nimi ciche sterowanie AC, częste przełączanie i prosta regulacja mocy bez części ruchomych. W takich warunkach ten element daje dobry kompromis między kosztem, trwałością i wygodą projektowania. Dobrze pasuje do elektroniki użytkowej, automatyki domowej i prostych regulatorów mocy.
Gorzej sprawdza się tam, gdzie priorytetem są małe straty przewodzenia, obsługa prądu stałego albo bardzo trudne obciążenia bez miejsca na filtrację i chłodzenie. Wtedy szybciej kieruję się ku przekaźnikowi mechanicznemu, MOSFET-om w odpowiedniej topologii albo bardziej rozbudowanemu przekaźnikowi półprzewodnikowemu. W praktyce właśnie ten moment decyzji odróżnia poprawny projekt od schematu, który działa tylko na papierze.
Gdybym miał zostawić jedną krótką checklistę, powiedziałbym: sprawdź napięcie sieci, charakter obciążenia, prąd przy realnej temperaturze pracy, sposób wyzwalania bramki i odprowadzanie ciepła. Jeśli te pięć punktów jest domkniętych, układ ma duże szanse działać stabilnie. Jeśli któryś z nich jest potraktowany orientacyjnie, problem zwykle wraca już po pierwszych testach.
Właśnie dlatego ten element nadal ma swoje miejsce w nowoczesnej elektronice: nie dlatego, że jest „modny”, tylko dlatego, że w odpowiednim zastosowaniu robi dokładnie to, czego oczekuje się od solidnego przełączania AC.
