W obwodach prądu zmiennego sama rezystancja nie wyjaśnia wszystkiego, bo układ reaguje także na częstotliwość sygnału. Właśnie dlatego ta wartość, zwana impedancją, mówi nie tylko o oporze, ale też o tym, jak elementy zachowają się przy danym przebiegu i obciążeniu. Poniżej rozkładam ten temat na części: od definicji, przez wzory, po praktyczne przykłady z elektroniki i audio.
Najważniejsze rzeczy, które warto zapamiętać o oporze w AC
- To nie jest stała liczba jak w prostym rezystorze, tylko parametr zależny od częstotliwości.
- Na wynik składają się trzy rzeczy: rezystancja, część indukcyjna i część pojemnościowa.
- W sprzęcie audio liczy się wartość nominalna, ale jeszcze ważniejszy bywa najniższy punkt charakterystyki.
- Zwykły multimetr pokazuje tylko przybliżenie dla prądu stałego, a nie pełne zachowanie w AC.
- Przy łączeniu głośników szeregowo obciążenie rośnie, a równolegle wyraźnie maleje.
Czym jest opór całkowity w obwodach prądu zmiennego
W praktyce patrzę na tę wielkość jak na informację, czy układ będzie przepuszczał prąd łatwo, czy będzie go wyraźnie ograniczał. W obwodach DC sprawa jest prosta: mamy rezystancję. W AC dochodzi jeszcze wpływ cewek i kondensatorów, więc odpowiedź układu zależy nie tylko od samego elementu, ale też od częstotliwości sygnału, który przez niego przechodzi.
To dlatego ten sam głośnik, filtr albo uzwojenie potrafi zachowywać się inaczej przy basie, inaczej przy tonach średnich, a jeszcze inaczej w wyższych pasmach. W zapisie fachowym opisuje się to jako wielkość zespoloną, ale do codziennej pracy najczęściej wystarcza jej moduł, czyli wartość podawana w omach. Gdy to rozdzielisz, łatwiej zrozumiesz, czemu układ może wyglądać „lekko” na papierze, a w praktyce obciążać źródło znacznie bardziej niż sugeruje prosty pomiar. To prowadzi wprost do pytania, z czego dokładnie ta wartość się składa.
Z czego składa się opór całkowity
Najprościej widzę go jako sumę trzech zachowań: oporu wynikającego z materiału przewodnika, oporu związanego z cewkami oraz oporu pochodzącego od kondensatorów. Każdy z tych składników działa trochę inaczej, a ich znaczenie zmienia się wraz z częstotliwością. Właśnie dlatego dwa układy o podobnych oznaczeniach mogą pod względem elektrycznym pracować zupełnie inaczej.
| Składnik | Co oznacza | Jak się zachowuje | Typowy przykład |
|---|---|---|---|
| Rezystancja | Straty energii na materiale przewodzącym | Jest stosunkowo stała i nie wynika z częstotliwości | Rezystor, uzwojenie cewki, przewód |
| Reaktancja indukcyjna | Opór wynikający z obecności cewki | Rośnie wraz z częstotliwością | Dławik, transformator, cewka głośnika |
| Reaktancja pojemnościowa | Opór wynikający z kondensatora | Maleje wraz z częstotliwością | Zwrotnica, filtr, sprzężenie pojemnościowe |
Jeśli układ zawiera tylko rezystor, jego zachowanie w AC i DC jest zbliżone. Gdy pojawiają się elementy bierne, zaczyna się gra częstotliwością, a wzór robi się bardziej użyteczny niż intuicja. W prostym układzie RLC moduł można przybliżyć jako Z = √(R2 + (XL - XC)2), co dobrze pokazuje, że nie zawsze liczy się sama rezystancja. To właśnie ten mechanizm sprawia, że sama liczba z metki nie wyczerpuje tematu, więc za chwilę przechodzę do wpływu częstotliwości.
Dlaczego częstotliwość zmienia wynik
W cewce opór „elektryczny” rośnie, gdy rośnie częstotliwość sygnału, bo element przeciwdziała zmianom prądu. W kondensatorze dzieje się odwrotnie: im wyższa częstotliwość, tym łatwiej sygnał przez niego przechodzi. Dla czytelnika najważniejsze jest jedno: to nie jest parametr stały, tylko reakcja układu na konkretny sygnał.
W praktyce używam dwóch prostych zależności. Dla cewki XL = 2πfL, a dla kondensatora XC = 1 / (2πfC). Z tego wynika też przesunięcie fazowe, czyli sytuacja, w której prąd i napięcie nie „idą” idealnie równolegle. Przykład jest bardzo czytelny: cewka 10 mH przy 100 Hz stawia około 6,3 Ω, ale przy 10 kHz już około 628 Ω. To samo z kondensatorem 100 nF: przy 1 kHz ma około 1,6 kΩ, a przy 10 kHz spada do mniej więcej 159 Ω. Właśnie taki rozjazd częstotliwościowy decyduje o tym, jak projektuje się filtry, zwrotnice i układy dopasowujące.
W sprzęcie audio ten mechanizm widać najlepiej, bo tam dopasowanie do wzmacniacza bywa ważniejsze niż sama liczba z tabliczki.
Jak odczytywać wartości w sprzęcie audio
W specyfikacjach sprzętu audio słowo impedancja zwykle oznacza wartość nominalną, a nie stały, laboratoryjny parametr. Głośnik opisany jako 4 Ω nie ma przez cały czas dokładnie 4 Ω, podobnie jak słuchawki 32 Ω nie zachowują się identycznie w całym paśmie. Ja w praktyce patrzę nie tylko na wartość z etykiety, ale też na to, czy wzmacniacz ma zapas prądowy i czy producent podaje minimalne obciążenie.
| Sprzęt | Typowe wartości nominalne | Na co zwracam uwagę |
|---|---|---|
| Głośniki domowe | 4, 6 lub 8 Ω | Minimum obsługiwane przez wzmacniacz i spadki w dolnym paśmie |
| Kolumny samochodowe | 2 lub 4 Ω | Pobór prądu i stabilność końcówki mocy |
| Słuchawki mobilne | 16-32 Ω | To nie mówi wszystkiego o głośności, bo liczy się też skuteczność |
| Słuchawki studyjne | 80-300 Ω | Potrzebują często mocniejszego wyjścia, ale nie zawsze są trudniejsze do napędzenia |
| Zwrotnice i filtry | Zależne od projektu | Obciążenie zmienia się z częstotliwością, więc liczy się cały przebieg |

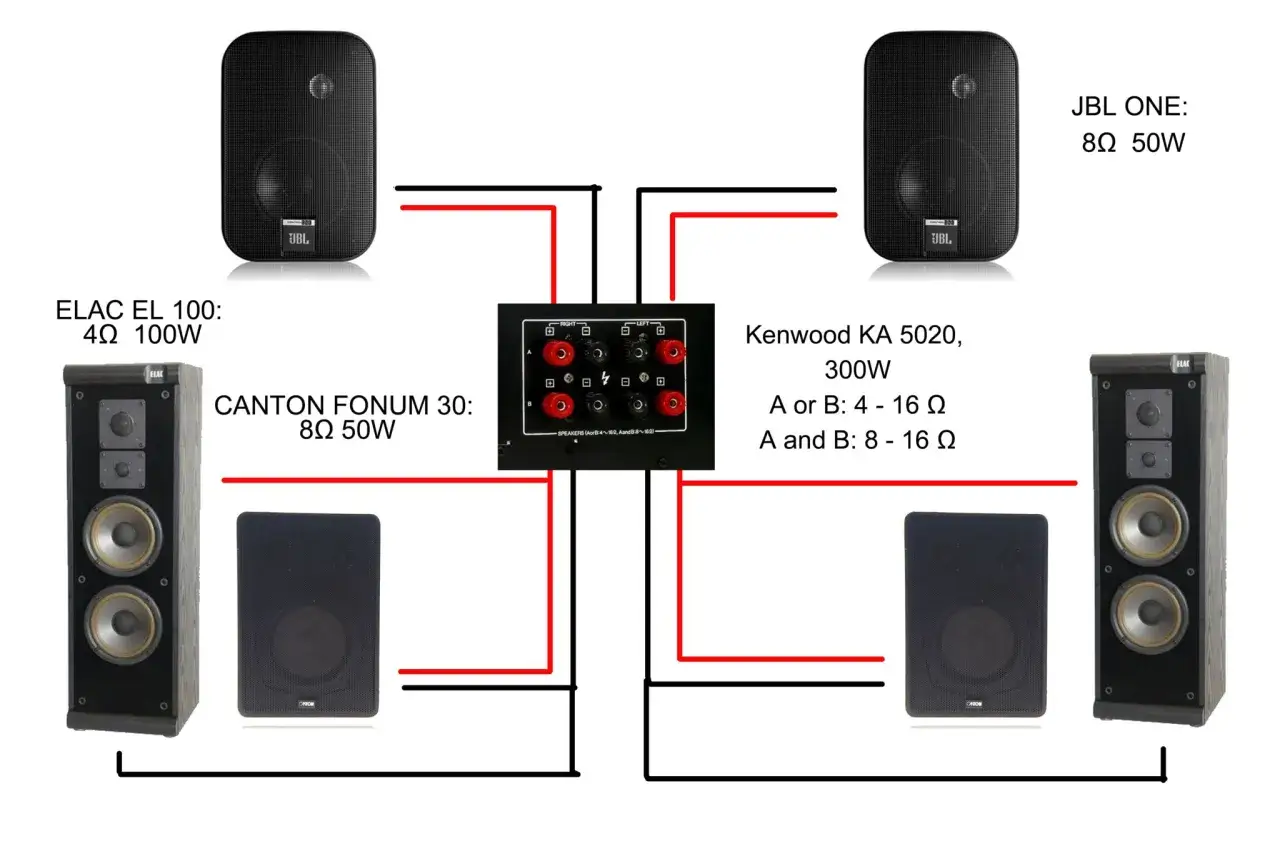

Ważna rzecz praktyczna: dwa głośniki 8 Ω połączone równolegle dadzą 4 Ω, a połączone szeregowo 16 Ω. To proste działanie ma realne skutki dla wzmacniacza, bo niższa wartość oznacza zwykle większy pobór prądu. Dlatego przy zestawach wielogłośnikowych nie wystarczy liczyć sztuk, trzeba jeszcze policzyć końcowe obciążenie. Jeśli to pominiemy, nawet dobry wzmacniacz może pracować poza bezpiecznym zakresem. Następny krok to pomiar, bo tam najłatwiej o błędny wniosek z jednego odczytu.
Jak mierzyć i obliczać tę wartość bez fałszywych wniosków
Najczęstszy błąd widzę wtedy, gdy ktoś przykłada multimetr do głośnika i uznaje wynik za pełny opis jego zachowania. To nie działa w ten sposób, bo zwykły miernik w trybie omomierza pokazuje opór dla prądu stałego, a nie pełny obraz pracy w AC. Jeśli głośnik ma wartość nominalną 4 Ω, pomiar na zimno często pokaże mniej, bo odczyt obejmuje tylko uzwojenie i straty stałoprądowe.
Jeżeli chcę mieć sensowny wynik, wybieram narzędzie do konkretnego zadania:
- Multimetr - dobry do szybkiej orientacji, ale tylko dla składowej stałoprądowej.
- Miernik LCR - lepszy do cewek i kondensatorów, bo mierzy przy określonej częstotliwości testowej, zwykle 100 Hz, 1 kHz albo 10 kHz.
- Generator i oscyloskop - przydatne, gdy chcę zobaczyć zachowanie całego układu w realnym paśmie.
W praktyce dobrze działa też prosta zasada: jeśli obliczasz filtr, zwrotnicę albo obciążenie audio, zawsze sprawdzaj częstotliwość pomiaru. Ta sama cewka może wyglądać zupełnie inaczej przy 100 Hz i przy 10 kHz, więc jeden odczyt bez kontekstu bywa mylący. Ja wolę traktować pomiar jako punkt wyjścia, a nie wyrok. Najwięcej problemów pojawia się wtedy, gdy ktoś wierzy jednemu odczytowi i ignoruje kilka prostych zasad doboru.
Najczęstsze błędy, które prowadzą do złych decyzji
W praktyce powtarzają się te same pomyłki i rzadko wynikają ze złej woli. Zwykle chodzi o skrót myślowy albo o to, że ktoś patrzy tylko na jedną liczbę. To właśnie dlatego w elektronice bardziej opłaca się rozumieć zasadę działania niż bezrefleksyjnie kopiować oznaczenia z obudowy.
- Traktowanie wartości nominalnej jak stałej - w rzeczywistości układ zmienia się z częstotliwością.
- Mylenie pomiaru DC z zachowaniem w AC - multimetr nie pokaże pełnej charakterystyki obciążenia.
- Ignorowanie połączeń równoległych - dwa pozornie lekkie obciążenia mogą dać wzmacniaczowi bardzo trudny zestaw.
- Zakładanie, że wyższa wartość zawsze jest lepsza - bywa bezpieczniej dla wzmacniacza, ale nie zawsze daje optymalną pracę całego toru.
- Ocenianie słuchawek tylko po omach - skuteczność, konstrukcja i źródło sygnału mają równie duże znaczenie.
Jeśli ktoś chce kupić wzmacniacz, kolumny albo słuchawki, nie powinien patrzeć wyłącznie na jedną liczbę. Trzeba jeszcze sprawdzić, w jakim zakresie ten element pracuje najlepiej i gdzie ma najniższe obciążenie. Te reguły wyglądają banalnie, ale właśnie one najczęściej decydują o tym, czy układ zagra stabilnie, czy zacznie się grzać albo przesterowywać. To prowadzi do ostatniego kroku, czyli szybkiej checklisty przed podłączeniem sprzętu.
Co sprawdzam, zanim podłączę sprzęt do wzmacniacza
Zanim cokolwiek podłączę, przechodzę przez kilka prostych punktów. To zajmuje chwilę, a pozwala uniknąć większości problemów, które później są trudne do naprawienia. W praktyce liczy się nie tylko sam dobór, ale też kolejność i sposób uruchomienia całego zestawu.
- Sprawdzam minimalne obciążenie podane przez producenta wzmacniacza.
- Porównuję wartość nominalną kolumn z tym, jak nisko spada ich charakterystyka w praktyce.
- Licząc kilka głośników, osobno sprawdzam połączenia szeregowe i równoległe.
- Jeśli w torze są zwrotnice albo filtry, traktuję je jako element zmieniający obciążenie, a nie tylko „dodatek” do głośnika.
- Po podłączeniu zaczynam od niskiego poziomu głośności i obserwuję, czy wzmacniacz nie grzeje się zbyt szybko.
Właśnie takie podejście najlepiej łączy teorię z praktyką: nie trzeba znać całej matematyki, żeby bezpiecznie dobrać elementy i uniknąć kosztownych pomyłek. Jeśli pamiętasz, że ta wielkość zależy od częstotliwości, a nie od samej etykiety, dużo łatwiej ocenisz, czy sprzęt faktycznie pasuje do reszty zestawu.
