Opór elektryczny to jedna z tych wielkości, bez których elektronika szybko robi się nieczytelna: wpływa na prąd, spadek napięcia, dobór rezystorów i zachowanie całego układu. W tym tekście pokazuję, jak czytać podstawowy wzór na rezystancję, czym różni się obliczanie oporu pojedynczego elementu od oporu zastępczego oraz gdzie początkujący najczęściej popełniają błąd.
Najkrócej: opór liczy się z prawa Ohma, a w układach z wieloma elementami trzeba jeszcze uwzględnić sposób połączenia
- Podstawowa zależność to R = U / I, czyli opór równa się napięciu podzielonemu przez natężenie prądu.
- W połączeniu szeregowym opory dodaje się: Rz = R1 + R2 + R3 + ...
- W połączeniu równoległym dodaje się odwrotności oporów: 1/Rz = 1/R1 + 1/R2 + ...
- Dla przewodnika znaczenie ma też materiał i geometria: R = ρl/A.
- Jednostką rezystancji jest om (Ω), a w praktyce często spotkasz też kΩ i MΩ.
- W pomiarach warto pamiętać, że elementy nieliniowe, takie jak diody czy żarówki, nie zawsze zachowują się idealnie zgodnie z prostym wzorem.
Co oznacza rezystancja w obwodzie
Rezystancja, czyli opór elektryczny, mówi nam, jak silnie dany element lub materiał przeciwstawia się przepływowi prądu. Im większy opór przy tym samym napięciu, tym mniejszy prąd popłynie przez obwód. W praktyce nie chodzi więc o abstrakcyjną liczbę, tylko o realne zachowanie układu: inne dla cienkiego przewodu, inne dla rezystora 220 Ω, a jeszcze inne dla diody LED.
W elektronice warto rozróżnić trzy pojęcia, które często pojawiają się obok siebie. Rezystancja to wielkość fizyczna, rezystor to element elektroniczny, a opór zastępczy to opór całego układu traktowanego jak jeden element. To rozróżnienie porządkuje dalsze obliczenia, bo od razu widać, czy liczymy pojedynczy komponent, czy cały fragment obwodu. Gdy to jest jasne, można przejść do samego prawa Ohma i jego przekształceń.
Najważniejsza zależność, czyli prawo Ohma

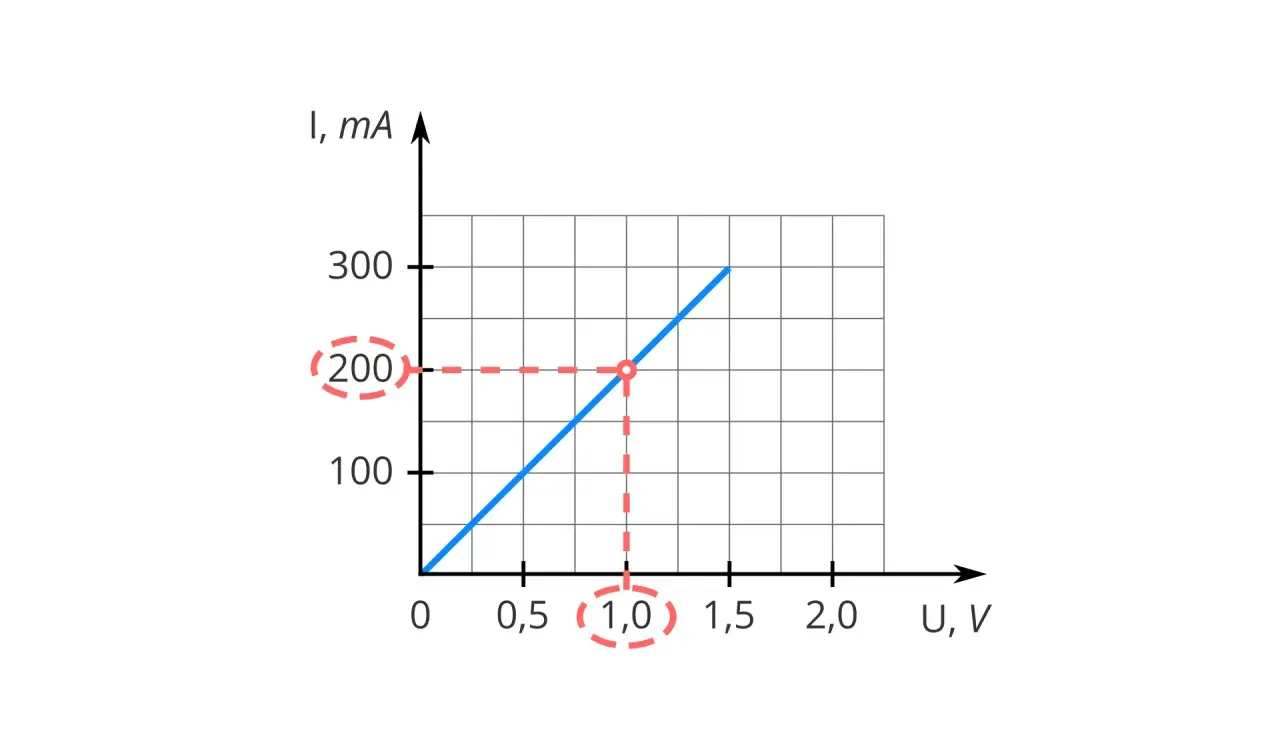

Najprostszy wzór na rezystancję to R = U / I. W tej zależności R oznacza opór w omach, U to napięcie w woltach, a I to natężenie prądu w amperach. Z tego samego wzoru łatwo wyprowadzić dwa inne, równie potrzebne w praktyce: U = I × R oraz I = U / R.
| Wielkość | Symbol | Jednostka | Po co się ją liczy |
|---|---|---|---|
| Rezystancja | R | Ω | Sprawdzenie oporu elementu lub obwodu |
| Napięcie | U | V | Ustalenie, jaki spadek napięcia występuje na elemencie |
| Natężenie prądu | I | A | Obliczenie, jaki prąd popłynie przez układ |
Przykład jest prosty: jeśli na rezystorze jest 12 V, a płynie przez niego 3 A, to R = 12 / 3 = 4 Ω. Jeśli zaś znamy opór 10 Ω i prąd 0,5 A, to napięcie wynosi U = 0,5 × 10 = 5 V. Tego typu rachunki są podstawą diagnostyki i doboru elementów, bo od razu pokazują, czy układ pracuje w rozsądnym zakresie. Sam wzór jednak nie wyjaśnia jeszcze wszystkiego, bo w przewodniku znaczenie ma też materiał i geometria.
Jak liczyć opór przewodnika z jego materiału i wymiarów
Jeśli nie pytamy o pojedynczy rezystor, tylko o przewód, ścieżkę na płytce albo inny jednorodny materiał, przydaje się zależność R = ρl/A. Symbol ρ oznacza rezystywność materiału, l to długość przewodnika, a A to pole przekroju poprzecznego. To już nie jest samo prawo Ohma w jego najprostszej postaci, tylko opis tego, jak budowa materiału wpływa na opór.
W praktyce oznacza to trzy rzeczy. Po pierwsze, dłuższy przewód ma większą rezystancję. Po drugie, grubszy przewód ma mniejszą rezystancję, bo prąd ma więcej „miejsca” do przepływu. Po trzecie, różne materiały zachowują się inaczej: miedź stawia mniejszy opór niż wiele innych metali, dlatego tak często trafia do instalacji i połączeń w elektronice.
Warto też pamiętać o temperaturze. Dla wielu metalicznych przewodników opór rośnie wraz ze wzrostem temperatury, więc wynik z kartki nie zawsze będzie identyczny z wynikiem pomiaru wykonanym w nagrzanym urządzeniu. To jeden z powodów, dla których w realnych układach mierzone wartości potrafią lekko odjechać od danych katalogowych. Tę różnicę widać jeszcze wyraźniej wtedy, gdy zaczynamy łączyć kilka elementów naraz.
Jak liczyć opór w połączeniu szeregowym
W połączeniu szeregowym prąd płynie jedną drogą przez wszystkie elementy po kolei, więc opory po prostu się sumują. Zapis jest krótki: Rz = R1 + R2 + R3 + .... To właśnie tutaj najłatwiej policzyć wynik w głowie, bo opór zastępczy zawsze rośnie wraz z dodawaniem kolejnych elementów.
Przykład: trzy rezystory mają 100 Ω, 220 Ω i 330 Ω. Opór całkowity wynosi więc 100 + 220 + 330 = 650 Ω. Taki wynik od razu podpowiada, że prąd w układzie będzie mniejszy niż przy pojedynczym rezystorze 100 Ω, o ile napięcie pozostaje to samo. To ważne w praktyce, bo szeregowe łączenie jest częste w dzielnikach napięcia, prostych układach zabezpieczających i w łańcuchach LED z ograniczaniem prądu.
W szeregu działa jeszcze jedna istotna zasada: jeśli jeden element przerwie obwód, prąd przestaje płynąć wszędzie. Dlatego awaria jednej żarówki w starej girlandzie potrafiła unieruchomić cały ciąg. W elektronice ta cecha jest jednocześnie zaletą i ograniczeniem, zależnie od tego, czy zależy nam na prostocie, czy na odporności na awarię. Gdy znamy już sumowanie oporów, warto porównać je z połączeniem równoległym, bo tam rachunek wygląda zupełnie inaczej.
Jak liczyć opór w połączeniu równoległym
W połączeniu równoległym elementy są podłączone do tych samych dwóch punktów obwodu, więc napięcie na każdym z nich jest takie samo. Prądy rozdzielają się między gałęzie, a opór zastępczy liczymy z odwrotności: 1/Rz = 1/R1 + 1/R2 + .... Dla dwóch rezystorów można użyć wygodniejszej wersji: Rz = (R1 × R2) / (R1 + R2).
Najprostszy przykład to dwa jednakowe rezystory 10 Ω połączone równolegle. Opór zastępczy wynosi 5 Ω, czyli dokładnie połowę pojedynczego oporu. Jeśli połączymy 100 Ω i 300 Ω równolegle, dostaniemy 75 Ω. To dobry przykład, bo pokazuje dwie ważne rzeczy: wynik równoległy zawsze jest mniejszy od najmniejszego oporu w gałęzi i często bywa zaskakująco niski, jeśli dołożymy kolejne ścieżki przewodzenia.
| Układ | Wzór | Co się dzieje z oporem |
|---|---|---|
| Szeregowy | Rz = R1 + R2 + ... | Opór rośnie wraz z liczbą elementów |
| Równoległy | 1/Rz = 1/R1 + 1/R2 + ... | Opór maleje po dodaniu kolejnej gałęzi |
To właśnie dlatego instalacje domowe i wiele gałęzi zasilania w urządzeniach projektuje się równolegle: awaria jednego odbiornika nie wyłącza reszty, a napięcie na wszystkich elementach pozostaje takie samo. W praktyce ta różnica decyduje o bezpieczeństwie, wygodzie i diagnostyce układu. Skoro zasady są już jasne, pozostaje jeszcze najważniejsza część: gdzie najłatwiej o błąd.
Najczęstsze błędy przy obliczeniach
Najwięcej pomyłek widzę nie w samych wzorach, tylko w ich zastosowaniu. Pierwszy błąd to mieszanie jednostek, na przykład wpisywanie 4,7 kΩ jakby to było 4,7 Ω. Drugi to używanie wzoru z połączenia szeregowego tam, gdzie elementy są równoległe. Trzeci to zapominanie, że wynik zależy od tego, czy liczymy pojedynczy element, czy cały układ.
- Nie mieszaj jednostek - 1 kΩ to 1000 Ω, a 1 MΩ to 1 000 000 Ω.
- Nie zakładaj, że każdy element jest idealny - tolerancja 1% albo 5% oznacza, że rzeczywista wartość może się różnić od nominalnej.
- Mierz układ bez zasilania - omomierz włączony do aktywnego obwodu potrafi pokazać zafałszowany wynik.
- Nie ignoruj temperatury - nagrzany rezystor, przewód albo żarówka mogą mieć inny opór niż w stanie spoczynku.
- Nie myl rezystancji z rezystywnością - ta druga jest cechą materiału, a nie gotowego elementu.
Jeśli ktoś uczy się elektroniki praktycznie, a nie tylko z notatek, te błędy widać bardzo szybko: napięcie się zgadza, a prąd nie, albo wynik pomiaru jest zupełnie inny niż „na papierze”. Wtedy zwykle problemem nie jest wzór, tylko założenie, że układ zachowuje się liniowo i zawsze przewidywalnie. To prowadzi do ostatniej ważnej kwestii: kiedy prosty rachunek przestaje wystarczać.
Kiedy prosty wzór nie opisuje całego układu
Prawo Ohma działa świetnie dla wielu rezystorów i przewodników w określonych warunkach, ale nie każdy element elektroniczny zachowuje się liniowo. Diody, diody LED, termistory, żarówki żarowe czy niektóre elementy półprzewodnikowe mają charakterystyki, które zmieniają się wraz z napięciem, prądem albo temperaturą. W takich przypadkach jedna liczba oporu bywa tylko przybliżeniem dla konkretnego punktu pracy.
W obwodach prądu przemiennego dochodzi jeszcze impedancja, czyli pojęcie szersze niż sama rezystancja. Dla początkującego to może brzmieć jak detal, ale w praktyce jest kluczowe przy cewkach, kondensatorach i układach audio. Jeśli projektujesz prosty układ DC, zwykle wystarczy opór i prawo Ohma. Jeśli jednak wchodzisz w bardziej złożone sterowanie, filtrację albo zasilanie impulsowe, sam wzór przestaje opisywać wszystko, co dzieje się w obwodzie.
Właśnie dlatego przy pracy z elektroniką patrzę na rezystancję nie jak na suchą definicję, ale jak na narzędzie do czytania zachowania układu. Gdy widzisz, co jest liniowe, co zależy od temperatury, a co wynika z połączenia elementów, rachunki stają się prostsze, a projektowanie mniej przypadkowe.
Jak korzystać z tych wzorów w praktyce bez zbędnych pomyłek
Jeśli mam zarekomendować jeden prosty porządek pracy, to wygląda on tak: najpierw ustalam, czy liczę pojedynczy element, przewodnik, połączenie szeregowe czy równoległe, a dopiero potem wybieram wzór. To oszczędza czasu i od razu eliminuje większość błędów. Przy pomiarze sprawdzam też, czy układ jest odłączony od zasilania oraz czy wynik pasuje do tolerancji elementów, a nie tylko do ich wartości nominalnej.
- Jeśli znasz napięcie i prąd, licz R = U / I.
- Jeśli projektujesz przewód lub ścieżkę, sprawdź też R = ρl/A.
- Jeśli elementy są w szeregu, dodaj opory.
- Jeśli są równolegle, licz odwrotności.
- Jeśli układ grzeje się albo pracuje z diodami, nie zakładaj ślepo idealnej liniowości.
To właśnie ten prosty zestaw zasad najczęściej wystarcza, żeby szybko oszacować zachowanie układu, dobrać właściwy rezystor i uniknąć przypadkowych błędów przy pomiarze. W elektronice dobre wyniki bardzo często zaczynają się od poprawnie rozpoznanego typu połączenia, a dopiero potem od samego rachunku.
