Przebieg prostokątny to jeden z tych sygnałów, które wyglądają prosto, ale w praktyce decydują o stabilności całego układu. W elektronice pojawia się w zegarach cyfrowych, PWM, generatorach testowych i sterowaniu zasilaniem; gdy coś działa nie tak, to właśnie na takim sygnale najłatwiej wychwycić błąd. W tym tekście wyjaśniam, czym są kwadratowe fale w sensie technicznym, jak czytać ich parametry, jak je mierzyć i co najczęściej psuje ich kształt.
Najważniejsze rzeczy o przebiegu prostokątnym w skrócie
- Idealny przebieg prostokątny ma dwa poziomy i bardzo strome zbocza, ale w realnym układzie zawsze ogranicza go pasmo oraz pojemności pasożytnicze.
- Duty cycle mówi, przez jaką część okresu sygnał pozostaje w stanie wysokim; 50% oznacza sygnał symetryczny.
- Najczęstsze zastosowania to zegary cyfrowe, PWM, sterowanie LED-ami i silnikami oraz sygnały testowe w laboratorium.
- Najczęstsze błędy to zbyt małe pasmo oscyloskopu, źle podłączona sonda, długi przewód masy i ignorowanie odbić sygnału.
- Im ostrzejsze zbocza, tym większe znaczenie mają impedancja, prowadzenie ścieżek i jakość połączeń.
Czym jest przebieg prostokątny i gdzie kończy się ideał
Przebieg prostokątny to sygnał, który przełącza się między dwoma poziomami napięcia albo prądu. W wersji idealnej zmiana trwałaby zero czasu, ale w prawdziwym układzie zawsze zobaczysz skończony czas narastania i opadania, a więc zbocza mniej lub bardziej strome. W praktyce chodzi o rodzinę sygnałów, którą najczęściej opisuje się jako prostokątną albo impulsową, zależnie od tego, czy stany wysokie i niskie są równe, czy nie.
Ja patrzę na taki sygnał przede wszystkim jak na test całego toru: jeśli prostokąt się psuje, to zwykle nie psuje się sam z siebie, tylko obnaża ograniczenia źródła, przewodu, sondy albo odbiornika. Dlatego różnica między idealnym a rzeczywistym przebiegiem ma znaczenie nie tylko teoretyczne, ale bardzo praktyczne.
| Cecha | Wersja idealna | Wersja rzeczywista |
|---|---|---|
| Zbocza | Natychmiastowe przejście między poziomami | Zawsze mają pewien czas narastania i opadania |
| Poziomy | Dwa stabilne poziomy bez zakłóceń | Może pojawić się szum, overshoot i undershoot |
| Pasmo | Teoretycznie nieskończone | Ograniczone przez układ, przewody i pomiar |
| Zastosowanie | Model matematyczny i analiza | Logika cyfrowa, PWM, generatory, pomiary |
Kiedy ten obraz jest już jasny, warto przejść do parametrów, bo to one mówią, czy sygnał naprawdę działa tak, jak powinien.
Jak czytać jego parametry bez zgadywania
Przy takim sygnale najłatwiej pomylić wygląd z treścią. Dwa przebiegi mogą wyglądać podobnie, a mieć zupełnie inne znaczenie dla układu, jeśli różnią się częstotliwością, wypełnieniem albo poziomami logicznymi. Dlatego zawsze zaczynam od kilku podstawowych liczb.
| Parametr | Co oznacza | Praktyczny przykład |
|---|---|---|
| Częstotliwość | Ile pełnych cykli przypada na sekundę | 1 kHz oznacza 1000 cykli na sekundę |
| Okres | Czas jednego pełnego cyklu | Przy 1 kHz okres wynosi 1 ms |
| Amplituda / poziom | Różnica między stanem wysokim i niskim | W logice spotkasz często 3,3 V albo 5 V |
| Duty cycle | Udział stanu wysokiego w całym okresie | 50% to połowa czasu na wysokim poziomie |
| Czas narastania i opadania | Jak szybko sygnał przechodzi między poziomami | Im mniejszy, tym ostrzejsze zbocze |
Częstotliwość i okres
To para, która zawsze idzie razem. Jeśli znasz częstotliwość, łatwo policzysz okres ze wzoru T = 1/f. W praktyce 1 kHz oznacza okres 1 ms, 10 kHz daje 0,1 ms, a 1 MHz to już 1 mikrosekunda. Taka skala szybko pokazuje, dlaczego przewody, sonda i oscyloskop muszą nadążać za sygnałem.
Duty cycle
Wypełnienie mówi, jak długo sygnał jest „wysoki” w stosunku do całego cyklu. Dla 50% stan wysoki i niski trwają tyle samo, więc przebieg jest symetryczny. Gdy wypełnienie spada do 25%, sygnał przez większą część czasu jest niski, a układ odbiorczy dostaje zupełnie inny rozkład energii. To właśnie dlatego w PWM wypełnienie ma większe znaczenie niż sam prosty fakt, że sygnał wygląda „prostokątnie”.
Poziomy napięcia
W cyfrowej elektronice nie liczy się tylko to, że przebieg skacze między dwoma stanami. Liczy się też, czy te stany spełniają próg rozpoznawania wejścia. Sygnał 3,3 V nie zawsze może bezpiecznie sterować układem 5 V i odwrotnie, więc tu nie ma miejsca na domysły. Jeśli poziomy są niepewne, cały „ładny” prostokąt przestaje być użyteczny.
Przeczytaj również: Telefon jako router: Internet w TV bez Wi-Fi? Sprawdź jak!
Zbocza i czas narastania
Strome zbocza są pożądane tam, gdzie liczy się precyzja czasowa, ale mają swoją cenę: większą zawartość harmonicznych, większe wymagania wobec toru sygnałowego i większą podatność na EMI. Właśnie dlatego bardzo szybki przebieg prostokątny wymaga lepszego prowadzenia ścieżek niż sygnał wolniejszy. Gdy to zrozumiesz, łatwiej przejść do tego, gdzie taki sygnał faktycznie pracuje na co dzień.
Gdzie pracuje na co dzień w elektronice
W praktyce ten typ sygnału nie jest ciekawostką laboratoryjną, tylko jednym z podstawowych narzędzi pracy układów cyfrowych i systemów sterowania. Najczęściej spotkasz go tam, gdzie trzeba coś zsynchronizować, przełączyć albo wysterować z określoną średnią mocą.
| Zastosowanie | Po co używa się takiego sygnału | Na co zwracać uwagę |
|---|---|---|
| Zegar systemowy | Synchronizuje pracę procesora, pamięci i peryferiów | Jitter, stabilność częstotliwości i czystość zboczy |
| PWM | Steruje mocą bez klasycznej regulacji analogowej | Wypełnienie, częstotliwość i filtracja wyjścia |
| Testowanie układów | Ułatwia sprawdzanie odpowiedzi wejść, filtrów i wzmacniaczy | Pasmo pomiaru, poprawny punkt odniesienia i amplituda |
| Transmisja cyfrowa | Przenosi dane jako sekwencję stanów 0 i 1 | Dopasowanie poziomów i odporność na zakłócenia |
W mikrokontrolerach najbezpieczniej generować taki sygnał sprzętowym timerem, a nie pętlą programową. Ja wolę to rozwiązanie dlatego, że eliminuje przypadkowy jitter wynikający z pracy programu i przerwań. W PWM ta różnica od razu widać na stabilności silnika, jasności LED-ów albo jakości filtracji.
Jeśli wiesz już, gdzie taki przebieg występuje, naturalnie pojawia się następne pytanie: jak go sprawdzić, żeby pomiar był wiarygodny, a nie tylko „ładny na ekranie”.

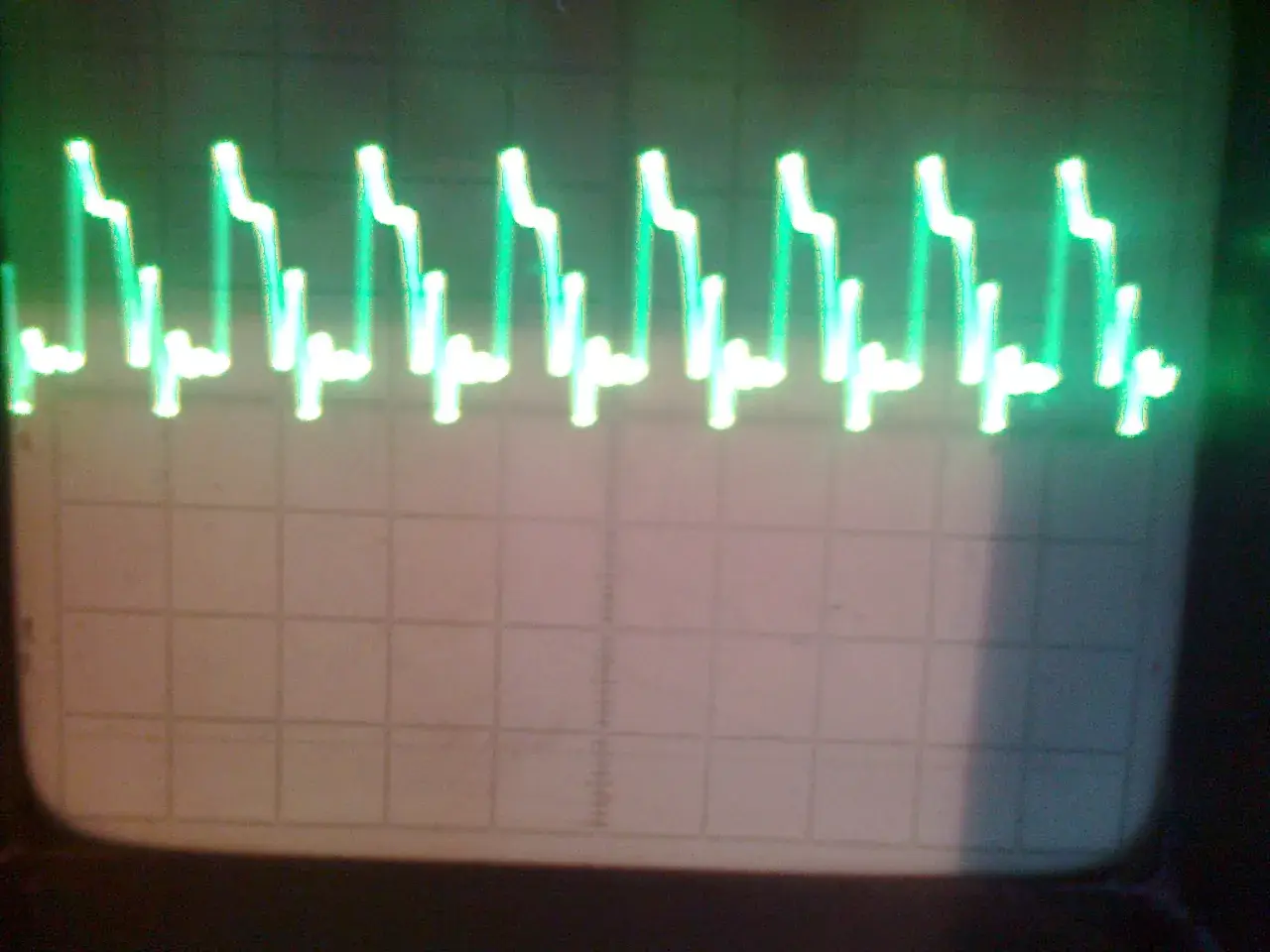

Jak sprawdzić go na oscyloskopie bez typowych błędów
Na oscyloskopie nie patrzę wyłącznie na to, czy linia przypomina prostokąt. Sprawdzam trzy rzeczy naraz: poziomy, zbocza i to, co dzieje się tuż po przełączeniu. Overshoot, ringing i undershoot mówią o torze sygnałowym więcej niż sam zarys wykresu.
Najczęstszy błąd to zbyt szybkie uznanie, że winny jest układ, podczas gdy problem robi sonda albo sam sposób podłączenia. Krótki przewód masy, sonda x10 i odpowiednie pasmo oscyloskopu często zmieniają więcej niż jakakolwiek korekta programowa.
| Objaw na ekranie | Najczęstsza przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Zaokrąglone zbocza | Ograniczone pasmo, obciążenie pojemnościowe, zbyt wolny tor | Pasmo oscyloskopu, typ sondy, pojemność wejściowa |
| Przebicie ponad poziom wysoki | Odbicia na przewodzie lub niedopasowanie impedancji | Długość połączeń, terminację, jakość masy |
| Niestabilne wypełnienie | Błąd konfiguracji timera, jitter źródła lub próbkowania | Parametry generatora, częstotliwość próbkowania, ustawienia triggera |
| „Poszarpany” obraz | Zbyt mała liczba próbek albo aliasing | Sample rate, pamięć akwizycji i tryb pomiaru |
W praktyce lubię zaczynać od prostego pytania: czy układ mierzę tak samo, jak będzie używany w rzeczywistości? Jeśli nie, wynik może być poprawny tylko dla laboratorium, a nie dla produktu. Gdy pomiar jest już wiarygodny, trzeba odpowiedzieć, skąd taki sygnał się bierze i jak go sensownie wytwarzać.
Skąd bierze się taki sygnał i jak go generować
Możliwości jest kilka, ale nie wszystkie dają ten sam efekt. Inny sygnał dostaniesz z prostego układu edukacyjnego, inny z mikrokontrolera, a jeszcze inny z generatora laboratoryjnego. Wybór zależy od tego, czy liczy się precyzja, koszt, elastyczność, czy po prostu szybkie uruchomienie prototypu.
| Metoda | Zaleta | Ograniczenie | Najlepsze zastosowanie |
|---|---|---|---|
| Generator funkcyjny | Duża precyzja i łatwa regulacja parametrów | Sprzęt laboratoryjny bywa kosztowny | Testy, pomiary, analiza odpowiedzi układów |
| Mikrokontroler z timerem | Tani i bardzo elastyczny | Zależy od taktowania i konfiguracji | Projekty embedded, PWM, sterowanie |
| Układ 555 | Prosty i dobry do nauki | Mniejsza stabilność niż w rozwiązaniach cyfrowych | Proste generatory, demonstracje, prototypy |
| Komparator lub Schmitt trigger | Może dać bardzo ostre zbocza | Wymaga dobrze dobranych progów | Formowanie impulsów, czyszczenie sygnału |
Ja zwykle zaczynam od pytania, czy przebieg ma być tylko poprawny logicznie, czy też ma służyć jako punkt odniesienia do pomiarów. To rozróżnienie od razu ustawia oczekiwania. Generator laboratoryjny daje większą powtarzalność, ale timer sprzętowy w mikrokontrolerze bywa po prostu wystarczający i znacznie bliższy docelowemu zastosowaniu.
Nawet dobrze wygenerowany sygnał potrafi się jednak zepsuć po drodze, bo prosty kształt jest w praktyce bardzo wrażliwy na pasmo, impedancję i prowadzenie masy.
Co psuje ostre zbocza i dlaczego to ma znaczenie
Idealny przebieg prostokątny można matematycznie opisać jako sumę harmonicznych nieparzystych. To nie jest ciekawostka dla matematyków, tylko bardzo praktyczna informacja: im ostrzejsze zbocze chcesz odtworzyć, tym więcej wysokich składowych musi przejść przez tor. Jeśli pasmo jest za małe, brzegi się zaokrąglają, a sygnał traci swoją „prostokątność”.
- Ograniczone pasmo zaokrągla zbocza i zmienia czas narastania.
- Pojemność wejścia wraz z rezystancją źródła tworzy filtr RC, który spowalnia przejścia.
- Długie przewody i brak dopasowania powodują odbicia, overshoot i ringing.
- Zbyt szybkie zbocza zwiększają emisję zakłóceń elektromagnetycznych.
Tu pojawia się ważny kompromis: czasem warto celowo lekko spowolnić zbocza, żeby ograniczyć zakłócenia i poprawić niezawodność transmisji. Taki ruch ma sens, jeśli układ nadal mieści się w marginesach czasowych. Gdy marginesów brakuje, nawet niewielkie zaokrąglenie może już przeszkadzać w pracy logiki albo w precyzyjnym sterowaniu.
W praktyce ten temat sprowadza się do jednej rzeczy: trzeba wiedzieć, czy układ ma generować sygnał „wystarczająco dobry”, czy sygnał referencyjny o wysokiej jakości. To prowadzi do najważniejszych wniosków, które przydają się przy projektowaniu i diagnozowaniu.
Na co patrzeć, zanim uznasz sygnał za poprawny
Jeśli miałbym zostawić tylko kilka praktycznych zasad, byłyby to te: najpierw sprawdź poziomy logiczne, potem timing, a dopiero na końcu sam wygląd wykresu. Dobrze ustawiony prostokąt nie jest ozdobą ekranu, tylko dowodem, że układ, pomiar i obciążenie pasują do siebie.
- Sprawdź, czy stan wysoki i niski mieszczą się w wymaganiach odbiornika.
- Porównaj częstotliwość i okres z założeniami projektu.
- Oceń duty cycle, jeśli sygnał steruje mocą albo synchronizacją.
- Patrz na zbocza, overshoot i ringing, bo one najczęściej zdradzają problem w torze.
Jeżeli chcesz ocenić taki sygnał szybko i rozsądnie, zacznij od prostego testu: czy po podłączeniu do realnego obciążenia nadal wygląda tak samo. To pytanie bardzo często odróżnia układ, który działa tylko „na stole”, od układu, który działa naprawdę.
