Amplituda w elektronice decyduje o tym, jak „duży” jest sygnał, ile energii niesie i czy układ pracuje jeszcze liniowo, czy już zaczyna zniekształcać przebieg. To ważne przy pomiarach oscyloskopem, w audio, w zasilaczach i wszędzie tam, gdzie liczy się poziom napięcia albo prądu. Pokażę tu, jak czytać amplitudę na wykresie, czym różni się od wartości skutecznej i jakie błędy najczęściej psują interpretację pomiaru.
Najważniejsze rzeczy o amplitudzie w elektronice
- Amplituda opisuje wysokość sygnału względem poziomu odniesienia, zwykle osi zerowej albo poziomu średniego.
- W praktyce najczęściej spotkasz trzy zapisy: wartość szczytową, peak-to-peak i RMS.
- Dla sinusoidy RMS wynosi około 0,707 wartości szczytowej, a peak-to-peak to 2 razy wartość szczytowa.
- Wartość skuteczna najlepiej pokazuje, ile energii sygnał może oddać do obciążenia.
- Zbyt duża amplituda prowadzi do przesterowania, a zbyt mała zwiększa podatność na szum.
- Ten sam przebieg może wyglądać inaczej na oscyloskopie, multimetrze i generatorze, bo każde narzędzie pokazuje inną miarę.
Czym jest amplituda i jak rozumieć ją w sygnale
Ja traktuję amplitudę jako odchylenie sygnału od poziomu odniesienia. W fizyce to zwykle maksymalne wychylenie od położenia równowagi, a w elektronice najczęściej chodzi o napięcie albo prąd względem osi zerowej, poziomu średniego lub ustawionego offsetu DC.
Najprościej: jeśli przebieg sinusoidalny „faluje” wokół zera, amplituda mówi, jak wysoko dochodzi nad tę linię. Jeśli sygnał ma przesunięcie stałe, sama wartość szczytowa nie wystarcza do opisu całego obrazu, bo trzeba jeszcze uwzględnić to przesunięcie. Żeby to dobrze odczytać, trzeba rozróżnić kilka miar tej samej fali, bo właśnie tam zaczynają się najczęstsze pomyłki.
Jak czytać amplitudę na wykresie przebiegu

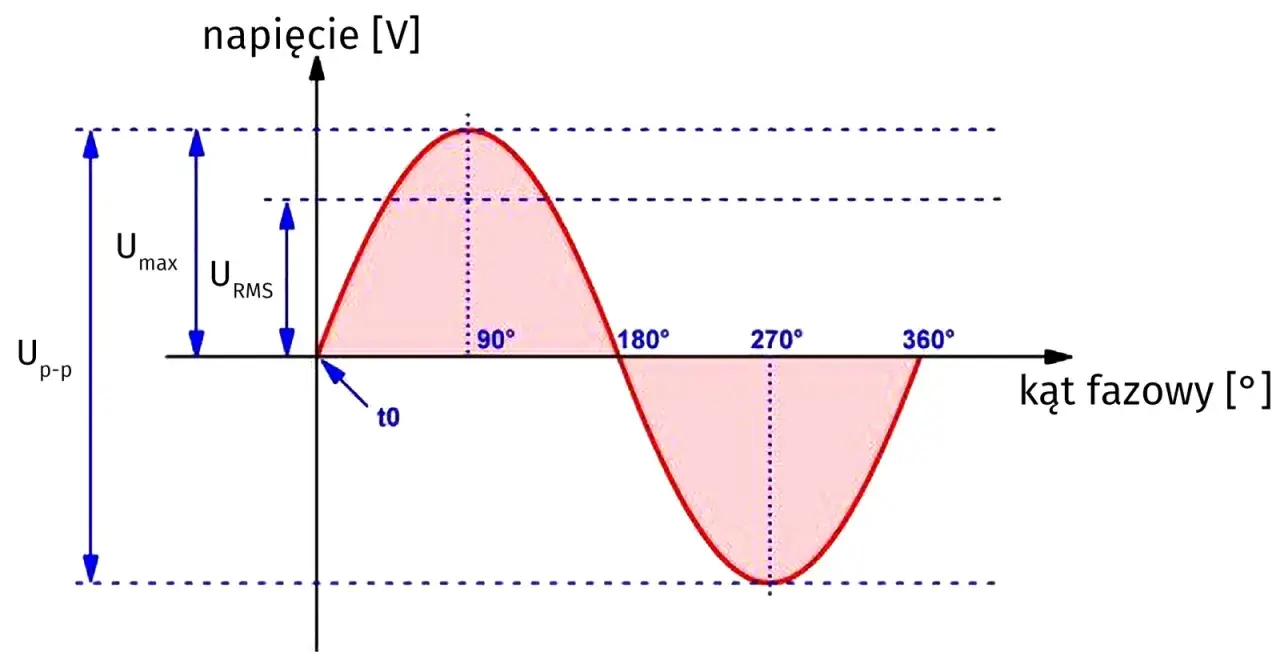

Gdy patrzę na przebieg w oscyloskopie, nie zadowalam się napisem „voltage”. Sprawdzam, od jakiego poziomu liczona jest amplituda, bo ten sam sygnał może być opisany jako wartość szczytowa, peak-to-peak albo RMS. Dla sinusoidy o amplitudzie szczytowej 2 V dostajesz 4 Vpp i około 1,41 Vrms, ale już dla prostokąta i trójkąta przeliczniki są inne.
| Miara | Co oznacza | Przykład dla sinusoidy | Kiedy używać |
|---|---|---|---|
| Wartość szczytowa (Vp) | Od poziomu odniesienia do maksimum przebiegu | 2 Vp | Przy opisie sygnału i analizie zapasu napięcia |
| Peak-to-peak (Vpp) | Różnica między maksimum a minimum | 4 Vpp | Przy obserwacji całego wychylenia na oscyloskopie |
| RMS (Vrms) | Wartość skuteczna, czyli energetyczny odpowiednik sygnału | Około 1,41 Vrms | Przy mocy, obciążeniu i porównaniu sygnałów o różnym kształcie |
W praktyce ta różnica jest bardzo ważna. Oscyloskop zwykle pokazuje pełny kształt przebiegu, ale multimetr może wyświetlić RMS, a generator sygnału pozwala ustawić amplitudę w różnych konwencjach. Jeśli nie doprecyzujesz jednostki, łatwo porównasz liczby, które w rzeczywistości nie znaczą tego samego.
Dlaczego amplituda ma znaczenie dla działania układów
W mojej ocenie to jedna z tych wartości, które bezpośrednio wpływają na jakość pracy układu. Zbyt mała amplituda sprawia, że sygnał ginie w szumie albo jest słabo rozpoznawany przez wejście ADC, a zbyt duża pcha wzmacniacz, przetwornik lub stopień wejściowy w nasycenie.
- Headroom to zapas przed przesterowaniem. Im mniejszy, tym łatwiej o clipping.
- Clipping pojawia się wtedy, gdy układ nie potrafi oddać dalszego wzrostu sygnału i „ścina” wierzchołki przebiegu.
- W audio większa amplituda zwykle daje większe wrażenie głośności, ale tylko do momentu, gdy pojawi się zniekształcenie.
- W torach analogowych amplituda wpływa też na stosunek sygnału do szumu, czyli to, czy użyteczna informacja dominuje nad zakłóceniami.
- W zasilaniu amplituda tętnień mówi, jak bardzo napięcie odbiega od ideału i czy filtracja działa wystarczająco dobrze.
Dlatego amplitudy nie da się oceniać w oderwaniu od kontekstu. Ten sam poziom może być bezpieczny w jednym układzie, a w innym od razu wywołać błędy albo zniekształcenia, więc dalej rozdzielam ją od częstotliwości i wartości skutecznej.
Amplituda a częstotliwość, faza i wartość skuteczna
Tu najczęściej pojawia się zamieszanie. Amplituda mówi o „wysokości” sygnału, częstotliwość o tym, jak szybko ten sygnał się powtarza, a faza o jego przesunięciu względem innego przebiegu albo punktu odniesienia. To trzy różne informacje, które razem opisują sygnał, ale nie zastępują się nawzajem.
| Parametr | Co opisuje | Na co odpowiada w praktyce | Typowy błąd |
|---|---|---|---|
| Amplituda | Wysokość przebiegu względem odniesienia | Jaki jest poziom sygnału i czy układ go „udźwignie” | Mylenie z częstotliwością |
| Częstotliwość | Liczbę powtórzeń na sekundę | Czy układ nadąży, filtr przepuści lub stłumi sygnał | Zakładanie, że większa amplituda oznacza wyższą częstotliwość |
| Faza | Przesunięcie w czasie względem wzorca | Czy sygnały są zgodne czasowo | Uważanie fazy za poziom sygnału |
| RMS | Wartość skuteczną, czyli energetyczny odpowiednik sygnału | Ile mocy sygnał może przekazać do obciążenia | Traktowanie RMS jak wartości szczytowej |
Jeśli pracuję z sygnałem sinusoidalnym, pamiętam prostą zależność: RMS wynosi około 0,707 wartości szczytowej. Dla prostokąta to już nie działa tak samo, a dla trójkąta przelicznik jest jeszcze inny, więc przy niesinusoidach nie wolno stosować jednego uniwersalnego wzoru bez sprawdzenia kształtu przebiegu.
Gdzie w praktyce spotkasz ten parametr
Najbardziej przydatne jest spojrzenie na amplitudę przez pryzmat konkretnego zadania. Wzmacniacz audio, oscyloskop, mikrokontroler i zasilacz sprawdzają ten sam parametr, ale każdy patrzy na niego trochę inaczej.
| Obszar | Co jest ważne | Jak interpretuję amplitudę | Na co zwracam uwagę |
|---|---|---|---|
| Audio | Głośność, dynamika, przesterowanie | Za mała amplituda daje słabszy sygnał, za duża wchodzi w clipping | RMS, zapas headroomu i poziom wejścia |
| Układy analogowe | Liniowość wzmacniaczy i filtrów | Amplituda nie może wyjść poza zakres pracy elementu | Nasycenie, offset DC i pasmo |
| ADC i mikrokontrolery | Zakres wejściowy przetwornika | Sygnał musi zmieścić się między minimum a maksimum wejścia | Poziom odniesienia, skala i napięcie zasilania |
| Zasilacze | Tętnienia i stabilność | Amplituda tętnień pokazuje, jak bardzo napięcie „pływa” | Filtrowanie, obciążenie i szum |
| RF i transmisja | Poziom sygnału i dopasowanie | Amplituda wpływa na moc i zasięg, ale też na zgodność z torem | Dopasowanie impedancji i tłumienie |
To właśnie dlatego nie lubię ogólnych odpowiedzi bez kontekstu. Sama liczba bez informacji, gdzie i jak została zmierzona, mówi znacznie mniej niż dobrze opisany przebieg.
Najczęstsze błędy przy interpretacji amplitudy
Najwięcej problemów widzę nie w samym pomiarze, tylko w tym, co ktoś robi z wynikiem. Jedna liczba potrafi być poprawna, a mimo to prowadzić do błędnej decyzji, jeśli zostanie źle odczytana.
- Mylenie Vp z Vpp - 2 V amplitudy szczytowej to nie 2 V peak-to-peak, tylko 4 Vpp.
- Ignorowanie offsetu DC - sygnał może być przesunięty w górę, więc sama amplituda nie opisuje całego obrazu.
- Porównywanie różnych kształtów fali - sinus, prostokąt i trójkąt nie mają tych samych relacji między Vp a Vrms.
- Zakładanie, że multimetr zawsze pokazuje to samo - nie każdy miernik dobrze radzi sobie z niesinusoidą; przyda się True RMS.
- Pomijanie sondy i ustawień oscyloskopu - sonda 1:10, skala pionowa i tryb pomiaru potrafią całkowicie zmienić interpretację wyniku.
Jeśli miałbym wskazać jeden nawyk, który oszczędza najwięcej czasu, to byłoby pytanie nie tylko „ile wynosi amplituda?”, ale też „w jakiej konwencji i dla jakiego przebiegu?”. To prowadzi już prosto do praktycznego sprawdzenia przed pomiarem.
Co sprawdzam przed pomiarem, żeby amplituda nie wprowadziła w błąd
Gdy chcę odczytać amplitudę bez ryzyka pomyłki, zaczynam od trzech rzeczy: rodzaju sygnału, jednostki i punktu odniesienia. Dopiero potem patrzę na samą liczbę, bo inaczej łatwo porównać ze sobą dane, które nie opisują tego samego zjawiska.
- Sprawdzam, czy wynik podano jako Vp, Vpp czy Vrms.
- Oglądam kształt przebiegu, bo przelicznik zależy od tego, czy sygnał jest sinusoidalny, prostokątny czy trójkątny.
- Patrzę, czy w sygnale jest składowa stała, czyli offset DC.
- Weryfikuję zakres wejściowy układu, żebym nie oceniał sygnału poza jego dopuszczalnym poziomem.
- Jeśli mierzę oscyloskopem, upewniam się, że skala i sonda zostały ustawione poprawnie.
To prosty zestaw kontroli, ale właśnie on odróżnia szybki odczyt od naprawdę użytecznego pomiaru. W elektronice amplituda ma sens dopiero wtedy, gdy wiesz, czego dokładnie dotyczy i jak została policzona.
