Pomiar 12-woltowego obwodu nie jest trudny, ale łatwo popełnić błąd, który da kompletnie mylący odczyt. Pokażę, jak sprawdzić napięcie 12V miernikiem, jak ustawić urządzenie, gdzie przyłożyć sondy i jak odróżnić normalny wynik od sygnału problemu z akumulatorem, zasilaczem albo instalacją.
Najkrótsza droga do poprawnego pomiaru
- Ustaw miernik na napięcie stałe DC i podepnij przewody do gniazd COM oraz V.
- Przy pomiarze 12 V wybierz zakres powyżej 12 V, najczęściej 20 V DC, jeśli miernik nie ma auto-rangu.
- Do akumulatora lub zasilacza przykładaj sondy do odpowiednich biegunów: czarną do minusa, czerwoną do plusa.
- Jeśli na ekranie pojawia się znak minus, sondy są po prostu odwrócone.
- Sam wynik trzeba czytać w kontekście: inne wartości są poprawne na postoju, a inne przy pracującym silniku lub pod obciążeniem.
Jak przygotować miernik do pomiaru 12 V
Zanim dotknę czegokolwiek sondami, sprawdzam trzy rzeczy: tryb pomiaru, gniazda przewodów i zakres. W praktyce chodzi o pomiar napięcia stałego, więc na pokrętle wybieram DC oznaczone zwykle symbolem V z kreską prostą i przerywaną albo skrótem V⎓.
Przewód czarny wkładam do COM, a czerwony do gniazda V lub VΩ. To ważne, bo wejścia od prądu, opisane zwykle jako A lub mA, służą do zupełnie innych pomiarów. Do sprawdzania 12-woltowego obwodu nie są potrzebne i mogą wprowadzić zamieszanie.
Jeżeli miernik nie ma automatycznego doboru zakresu, ustawiam przedział wyższy niż spodziewane 12 V, najczęściej 20 V. Dzięki temu odczyt będzie stabilny i czytelny. Jeśli urządzenie ma auto-range, po prostu upewniam się, że nadal jestem w trybie DC, a nie AC.
Warto też pamiętać o jednej rzeczy, którą początkujący często pomijają: miernik pokazuje napięcie w danych warunkach, a nie „stan zdrowia” układu. Do oceny akumulatora, zasilacza lub instalacji liczy się nie tylko sam numer na ekranie, ale też moment pomiaru. Gdy sprzęt jest już ustawiony, można przejść do właściwego sprawdzania.
Jak zmierzyć napięcie krok po kroku
Sam pomiar jest prosty, ale tylko wtedy, gdy robi się go spokojnie i w dobrej kolejności. Ja zaczynam od upewnienia się, że końcówki sond mają dobry kontakt z metalem, a miejsce pomiaru jest czyste i niezaśniedziałe.

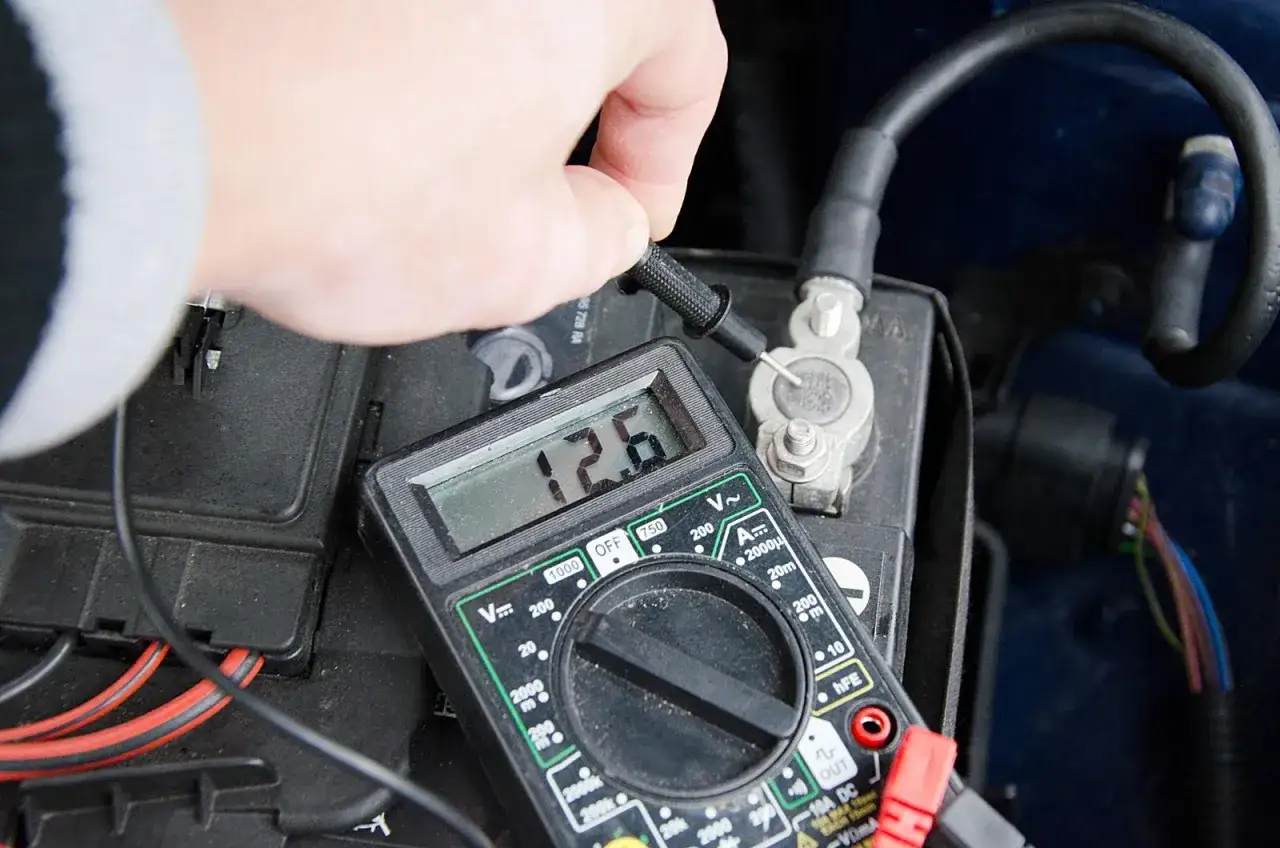

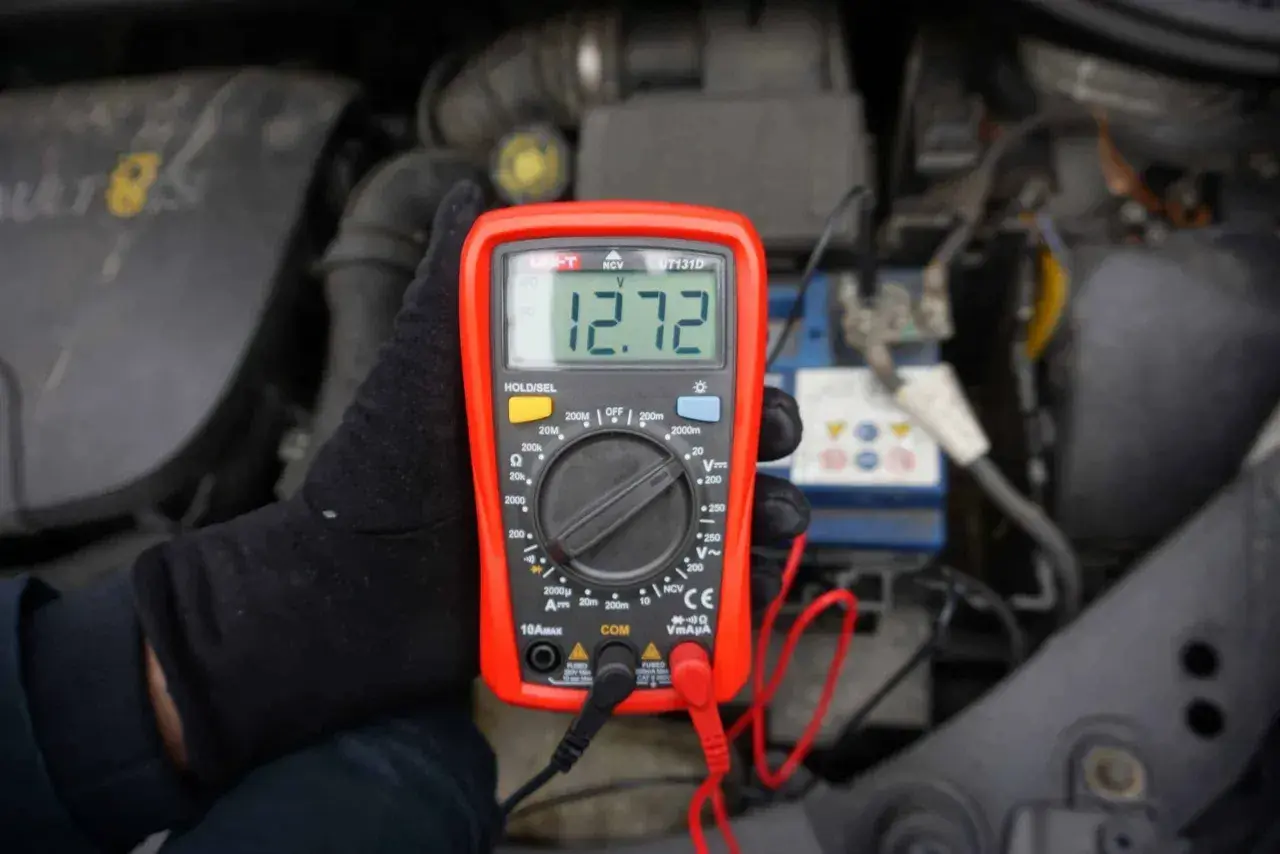

Akumulator samochodowy
- Wyłącz silnik i odczekaj kilka minut, jeśli auto było wcześniej używane lub ładowane.
- Przyłóż czarną sondę do bieguna ujemnego, a czerwoną do dodatniego.
- Odczytaj wynik bez dociskania sond na siłę.
- Jeśli na ekranie widzisz minus, zamień sondy miejscami.
- Do oceny samego akumulatora mierz na słupkach, a nie na zabrudzonych klemach.
Przeczytaj również: Silnik inwerterowy w pralce - co realnie daje i jak wybrać mądrze?
Zasilacz, listwa LED albo inne źródło 12 V
- Sprawdź oznaczenia biegunów na obudowie lub wtyku.
- Przyłóż sondy do odpowiednich styków, najlepiej przy włączonym urządzeniu, jeśli chcesz sprawdzić napięcie pod obciążeniem.
- Nie zwieraj końcówek sond ze sobą.
- Jeżeli odczyt mocno skacze, sprawdź styki, wtyczkę i przewody.
W instalacjach samochodowych i domowych najważniejsze jest miejsce przyłożenia końcówek. Jeśli chcesz ocenić źródło zasilania, mierz możliwie blisko niego. Jeśli chcesz sprawdzić, czy napięcie nie „gubi się” po drodze, porównaj wynik na źródle i na końcu przewodu. To już przechodzi w interpretację, więc dalej pokazuję, co właściwie oznaczają liczby z miernika.
Jak odczytać wynik i ocenić, czy wszystko działa prawidłowo
W przypadku klasycznego układu 12 V sama liczba „12” niewiele mówi. Nominalnie system ma 12 V, ale w praktyce sprawny akumulator, zasilacz albo instalacja będzie pokazywać inne wartości zależnie od tego, czy pracuje bez obciążenia, pod obciążeniem, czy w trakcie ładowania.
| Warunki pomiaru | Orientacyjny wynik | Co to zwykle oznacza |
|---|---|---|
| Akumulator po odpoczynku | 12,7-12,8 V | Jest blisko pełnego naładowania |
| Akumulator po odpoczynku | 12,4-12,6 V | Wciąż działa, ale warto go obserwować lub doładować |
| Akumulator po odpoczynku | 12,2-12,3 V | Napięcie jest niskie |
| Akumulator po odpoczynku | Poniżej 12,0 V | Głębokie rozładowanie albo problem z akumulatorem |
| Silnik pracuje | Około 13,8-14,7 V | Ładowanie zwykle przebiega prawidłowo |
| Silnik pracuje | Poniżej 13,5 V albo wyraźnie powyżej 14,8 V | Warto sprawdzić alternator, regulator napięcia lub połączenia |
Te widełki traktuję jako praktyczny punkt odniesienia, a nie dogmat. W nowoczesnych autach z inteligentnym ładowaniem napięcie może chwilami zachowywać się mniej „książkowo” niż w starszych konstrukcjach. Dlatego jeden odczyt bywa wskazówką, ale dopiero seria pomiarów pokazuje prawdziwy obraz.
Jeśli mierzę zwykły akumulator samochodowy po dłuższym postoju, zwracam uwagę szczególnie na okolice 12,4 V. To często granica, przy której zaczynam myśleć o doładowaniu, zanim pojawią się problemy z rozruchem. Po interpretacji wyniku najczęściej wychodzą jednak na jaw nie wartości, tylko błędy pomiarowe.
Najczęstsze błędy, przez które wynik bywa mylący
Najwięcej pomyłek nie wynika z samego miernika, tylko z pośpiechu. Widziałem już wiele sytuacji, w których ktoś miał dobry sprzęt, ale odczyt nie miał żadnej wartości, bo ustawiony był zły tryb albo niewłaściwe gniazdo.
- Pomiar w trybie AC zamiast DC - przy 12 V stałego napięcia to podstawowy błąd i odczyt może być bez sensu.
- Wpięcie przewodu w gniazdo prądowe - czerwony przewód musi trafić do wejścia napięciowego, nie do A lub mA.
- Mierzenie na zabrudzonych lub zaśniedziałych stykach - wtedy pokazujesz bardziej stan połączenia niż napięcie źródła.
- Ocenianie akumulatora zaraz po jeździe lub ładowaniu - wynik bywa zawyżony przez chwilowe zjawiska powierzchniowe.
- Mylenie napięcia z prądem - multimetr w trybie napięcia nie powie, ile energia „ma siły”, tylko jakie ma potencjał elektryczny w danym punkcie.
- Zwarcie sondami - przy 12 V zwykle nie kończy się to katastrofą, ale jest niepotrzebnym ryzykiem i potrafi uszkodzić bezpiecznik w mierniku.
Dobry nawyk jest prosty: przed każdym odczytem sprawdzam, czy miernik nadal stoi na DC, a przewody są w tych samych gniazdach. Gdy to mam pod kontrolą, pozostaje już tylko rozpoznać, czy problem leży w akumulatorze, zasilaczu, czy w samej instalacji.
Co zrobić, gdy napięcie jest za niskie albo skacze
Niski lub niestabilny odczyt nie zawsze oznacza od razu uszkodzony akumulator. Czasem winny jest po prostu sposób pomiaru, czasem połączenie masowe, a czasem ładowarka albo alternator, który nie pracuje tak, jak powinien.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzić jako następne |
|---|---|---|
| 12 V po postoju, ale auto słabo kręci | Akumulator traci wydajność pod obciążeniem | Test pod obciążeniem lub wizyta w serwisie |
| Odczyt spada poniżej 12,2 V | Rozładowanie, dłuższy postój, pobór prądu na postoju | Doładowanie i ponowny pomiar po odpoczynku |
| Wynik skacze o kilka dziesiątych wolta | Słaby kontakt sond, utlenione styki, luźne przewody | Oczyścić punkty pomiarowe i powtórzyć test |
| Silnik pracuje, a napięcie nie rośnie | Problem z ładowaniem | Alternator, regulator, pasek, przewody masowe |
| Napięcie jest poprawne na akumulatorze, ale nie przy odbiorniku | Spadek napięcia na kablu lub złączu | Porównać wynik na źródle i na końcu obwodu |
Jeżeli układ pokazuje zbyt niskie napięcie tylko raz, nie wyciągam od razu mocnych wniosków. Najpierw powtarzam pomiar w tych samych warunkach, a dopiero potem sięgam po test pod obciążeniem albo sprawdzam ładowanie. To pozwala odróżnić chwilowy spadek od realnej usterki.
W praktyce największą różnicę robi właśnie konsekwencja: ten sam punkt pomiarowy, ten sam zakres i podobne warunki pracy instalacji. Dzięki temu wynik zaczyna coś znaczyć, a nie tylko świecić na ekranie.
Małe nawyki, które oszczędzają czas przy każdym pomiarze
Jeśli miałbym wskazać jedną rzecz, która poprawia jakość pomiarów najbardziej, powiedziałbym: powtarzalność. Zawsze warto mierzyć w podobnych warunkach, zapisywać odczyt i nie oceniać układu po jednym przypadkowym wyniku. To szczególnie ważne przy akumulatorach samochodowych i zasilaczach, które potrafią zachowywać się inaczej rano, inaczej po jeździe, a inaczej pod obciążeniem.
Dbam też o sam miernik. Rozładowana bateria w mierniku, brudne końcówki sond albo luźne przewody potrafią wprowadzić więcej zamieszania, niż się wydaje. Przy prostym pomiarze 12 V nie potrzeba laboratoryjnej precyzji, ale potrzebna jest czysta procedura i odrobina dyscypliny.
Jeśli chcesz naprawdę szybko ocenić stan 12-woltowego układu, pamiętaj o trzech rzeczach: DC, właściwe gniazda, właściwe miejsce pomiaru. To wystarcza w większości domowych i samochodowych zastosowań, a reszta to już dopracowanie szczegółów. Najwięcej błędów bierze się nie z trudności technicznych, tylko z pośpiechu.
