W elektronice i automatyce niskie napięcie bywa dużą zaletą, ale samo w sobie nie gwarantuje bezpieczeństwa. Dobrze dobrany zakres zasilania wpływa na straty energii, długość przewodów, stabilność pracy i koszt całego projektu. W tym tekście pokazuję, jak rozumieć ten temat bez technicznego nadmiaru, a jednocześnie na tyle dokładnie, by realnie dobrać zasilacz, przewody i zabezpieczenia.
Co naprawdę decyduje o stabilnym układzie niskonapięciowym
- W praktyce zakres niskonapięciowy obejmuje zwykle instalacje do 1 kV AC i 1,5 kV DC, ale to nie oznacza automatycznie pełnego bezpieczeństwa przy dotyku.
- W elektronice najczęściej spotyka się 5 V, 12 V, 24 V i 48 V, bo te wartości dobrze łączą prostotę, koszty i efektywność.
- Im niższe napięcie przy tej samej mocy, tym wyższy prąd, większe spadki na kablach i większe wymagania wobec przewodów.
- Zasilacz powinien mieć zapas mocy, a nie pracować na granicy możliwości.
- Najwięcej problemów powodują błędy w okablowaniu, spadki napięcia, zła polaryzacja i brak zabezpieczeń nadprądowych.
Czym naprawdę jest zakres niskonapięciowy
W praktyce inżynierskiej za zakres niskonapięciowy przyjmuje się zwykle układy do 1 kV AC i 1,5 kV DC. To obejmuje nie tylko drobną elektronikę, ale też część instalacji domowych, biurowych i przemysłowych. Dlatego łatwo o pomyłkę: coś może mieścić się w tej klasie, a jednocześnie nadal być groźne przy dotyku.
Ja patrzę na ten temat w dwóch krokach. Najpierw sprawdzam napięcie znamionowe, czyli zakres pracy urządzenia, a dopiero potem zastanawiam się, jakie jest realne ryzyko dla użytkownika. To ważne, bo sama liczba na tabliczce nie mówi jeszcze, czy układ ma dobrą izolację, odpowiednią obudowę i poprawnie dobrane zabezpieczenia. Właśnie tu zaczyna się praktyka, a nie teoria, więc następny krok to sprawdzenie, gdzie takie rozwiązania spotyka się na co dzień.
Gdzie spotkasz takie układy w elektronice i automatyce
W codziennych urządzeniach niższe napięcia pojawiają się częściej, niż wielu osobom się wydaje. Od ładowarek i sprzętu USB, przez taśmy LED, po automatykę budynkową i zasilanie PoE - ten sam pomysł przewija się wszędzie: dostarczyć energię możliwie prosto, stabilnie i bez niepotrzebnych strat.
| Zastosowanie | Typowe napięcie | Dlaczego właśnie to | Na co uważać |
|---|---|---|---|
| Elektronika użytkowa i USB | 5 V | Proste zasilanie, dużo kompatybilnych akcesoriów | Duży wpływ długości kabla na spadek napięcia |
| Taśmy LED, czujniki, moduły DIY | 12 V | Łatwy dobór zasilaczy i komponentów | Przy większej mocy szybko rośnie wymagany prąd |
| Automatyka budynkowa i alarmy | 24 V | Dobry kompromis między prostotą a stratami | Trzeba pilnować polaryzacji i zapasu mocy |
| Sieci PoE i część telekomunikacji | 48 V | Mniejszy prąd, lepsza praca na dłuższych trasach | Wymaga zgodnych urządzeń i właściwych przełączników |
| Zasilanie domowe i warsztatowe | 230 V AC | Bezpośrednie zasilanie wielu odbiorników | Wymaga pełnych zasad ochrony i poprawnej instalacji |
W takim zestawieniu widać jedną rzecz bardzo wyraźnie: chodzi nie tylko o samą wartość napięcia, ale o cały łańcuch zasilania. Źródło, przewód, złącze i odbiornik muszą być dopasowane do siebie. Jeżeli któryś element nie pasuje, problem pojawia się zwykle dopiero po uruchomieniu, a wtedy naprawa kosztuje więcej niż rozsądny dobór na starcie.
Dlaczego niższe napięcia są tak popularne
Najprostsza odpowiedź brzmi: bo ułatwiają życie projektantowi i użytkownikowi. Przy tej samej mocy niższe napięcie daje wyższy prąd, ale jednocześnie pozwala lepiej kontrolować urządzenia małej i średniej mocy, korzystać z popularnych zasilaczy oraz łatwo zasilać układy scalone, sensory i moduły komunikacyjne. Dla sprzętu przenośnego to często jedyny sensowny wybór.
Jest też drugi powód, bardziej techniczny. Straty na przewodach rosną z kwadratem prądu, więc jeśli dla tej samej mocy obniżysz prąd, zyskujesz od razu na temperaturze, stabilności i długości możliwej trasy kablowej. Przykład jest prosty: przy obciążeniu 120 W zasilanie 12 V oznacza 10 A, a 24 V tylko 5 A. W tym samym przewodzie różnica jest ogromna, bo straty cieplne przy 24 V będą czterokrotnie niższe niż przy 12 V.
Właśnie dlatego w wielu projektach 24 V staje się rozsądnym środkiem między prostotą a efektywnością, a 48 V wygrywa tam, gdzie trzeba przesłać energię dalej. To prowadzi do pytania, jak dobrać zasilanie i okablowanie tak, żeby nie zgadywać, tylko policzyć rzeczywiste potrzeby.
Jak dobrać zasilanie, przewody i zabezpieczenia
Gdy oceniam taki projekt, zaczynam od mocy i prądu, a dopiero później patrzę na samą wartość napięcia. To odwrócenie kolejności oszczędza sporo błędów, bo sam zapis „12 V” albo „24 V” nie mówi jeszcze, czy układ wytrzyma pracę ciągłą, rozruchową i dłuższą trasę przewodów.
Zacznij od mocy i prądu
Policz zapotrzebowanie w oparciu o prostą zależność: P = U × I. Jeśli urządzenie potrzebuje 36 W, to przy 12 V pobierze 3 A, a przy 24 V tylko 1,5 A. To nie jest detal, tylko różnica, która decyduje o doborze przewodu, złącza i samego zasilacza.
Sprawdź, ile metrów ma tor zasilania
Im dłuższy przewód, tym większy spadek napięcia i większe ryzyko, że odbiornik zacznie pracować niestabilnie. W paskach LED to klasyczny problem: pierwszy odcinek świeci mocno, a ostatni wyraźnie słabiej, bo zasilanie zostało wprowadzone tylko z jednej strony. Przy dłuższych trasach często lepiej od razu przejść na 24 V albo rozdzielić zasilanie na kilka punktów.
Dodaj zapas mocy, ale nie przesadzaj
Zasilacz nie powinien działać na granicy możliwości. W praktyce sensowny zapas to zwykle 20-30%, a przy pracy ciągłej lub większych impulsach rozruchowych nawet więcej. Taki margines ogranicza nagrzewanie, zmniejsza ryzyko niestabilności i wydłuża żywotność całego układu. Jeśli zasilacz ma nominalnie 60 W, to nie traktowałbym 58 W jako bezpiecznego punktu pracy.
Przeczytaj również: Napięcie między fazami - 230V vs 400V. Oblicz i uniknij błędów!
Zadbaj o zabezpieczenie i polaryzację
Wiele małych urządzeń psuje się nie dlatego, że napięcie było „za wysokie”, tylko dlatego, że przewody podłączono odwrotnie albo zwarcie nie zostało odcięte na czas. Bezpiecznik, ograniczenie prądu albo elektroniczne zabezpieczenie powinny być dobrane do przewodu i odbiornika, a nie dobrane „na oko”. W praktyce to właśnie one chronią instalację, kiedy coś pójdzie nie tak.
Po takim uporządkowaniu widać, że projekt niskonapięciowy można policzyć dość precyzyjnie. Kłopoty zwykle pojawiają się tam, gdzie ktoś skraca drogę i zakłada, że skoro napięcie jest niższe, to reszta sama się „ułoży”.
Najczęstsze błędy, które psują projekty niskonapięciowe
- Patrzenie tylko na wolty. Ten sam odbiornik może wymagać zupełnie innego prądu, a właśnie prąd decyduje o przewodach, złączach i grzaniu.

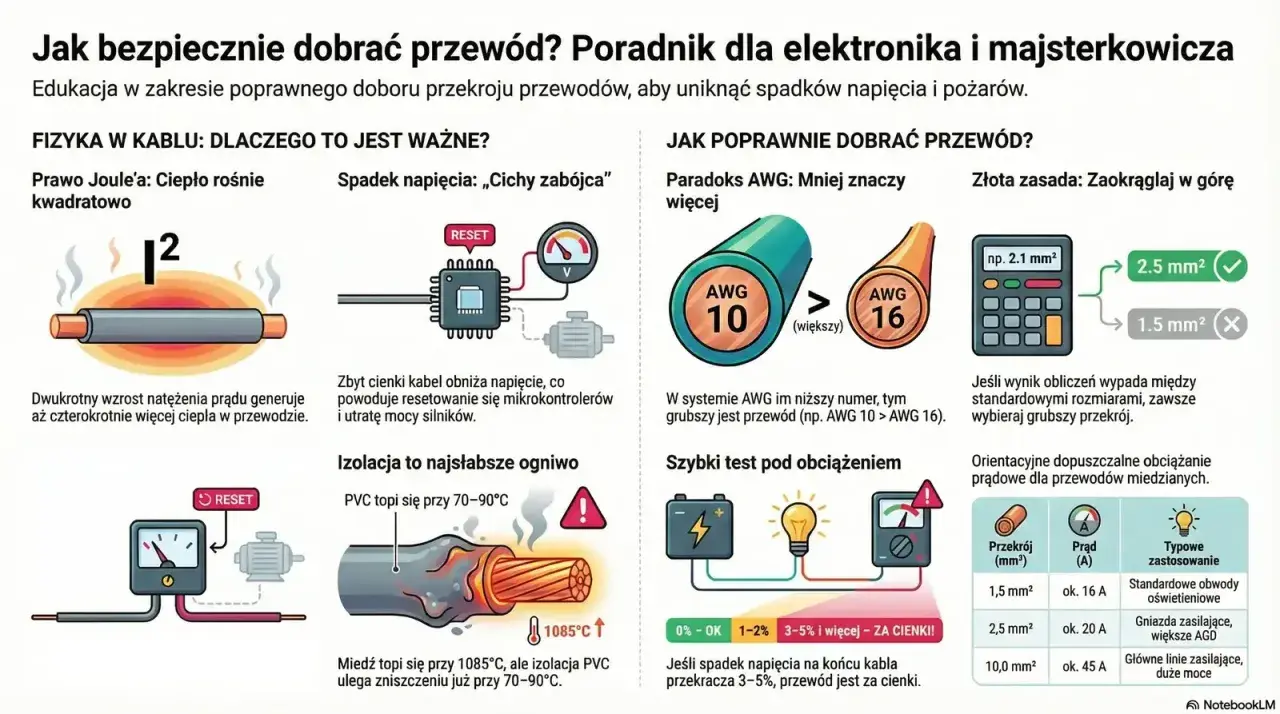

- Zbyt cienki kabel. Na krótkim odcinku działa, ale przy dłuższej trasie powoduje spadek napięcia i niepotrzebne straty energii.
- Założenie, że „jakoś pójdzie” na jednym zasilaczu. Przy wielu gałęziach jedna część instalacji może być przeciążona, a druga niedożywiona.
- Brak oznaczenia polaryzacji. Wtyk często pasuje mechanicznie, ale odwrócone podłączenie potrafi zniszczyć elektronikę w kilka sekund.
- Mylenie niskonapięciowego z bezpiecznym. Akumulator samochodowy, mimo nominalnie niższego napięcia, potrafi dostarczyć bardzo duży prąd i wywołać realne ryzyko.
- Ignorowanie temperatury pracy. Zasilacz działający w zamkniętej obudowie nagrzewa się bardziej, więc jego realna wydajność bywa niższa niż na papierze.
Najbardziej podstępny błąd widzę przy taśmach LED i prostych modernizacjach smart home. Ludzie liczą metry taśmy, ale nie liczą trasy zasilania, liczby złączy i spadków na przewodach. Efekt jest przewidywalny: pierwsza część instalacji działa dobrze, a reszta świeci słabiej albo zaczyna migać. To moment, w którym zwykle lepiej zmienić założenia niż próbować ratować projekt przypadkowymi poprawkami.
Kiedy wyższe napięcie jest lepszym wyborem
Niższe napięcie nie zawsze jest najlepszym wyborem. Przy dłuższych trasach, większej mocy albo wielu odbiornikach lepiej przejść na wyższy poziom zasilania, bo spada wtedy prąd i łatwiej utrzymać stabilność całego układu. To nie jest kwestia „bardziej profesjonalnego” rozwiązania, tylko zwykłej fizyki i kosztów przewodów.
| Sytuacja | Lepszy wybór | Dlaczego |
|---|---|---|
| Krótkie połączenia, mała moc | 5 V lub 12 V | Proste zasilanie i tanie akcesoria |
| LED, czujniki, CCTV | 12 V lub 24 V | Rozsądny kompromis między prostotą a stratami |
| Dłuższe trasy i automatyka | 24 V lub 48 V | Mniejszy prąd i mniej grzania przewodów |
| Duże odbiorniki i zasilanie budynku | 230 V lub 400 V AC | Łatwiej dostarczyć większą moc |
W mojej ocenie 24 V jest dziś jednym z najbardziej praktycznych kompromisów w elektronice użytkowej i automatyce małych instalacji. 48 V wygrywa tam, gdzie zasilanie idzie dalej albo ma obsłużyć większą liczbę urządzeń, ale wymaga już lepszej dyscypliny montażowej. Wyższe napięcie pomaga, lecz zawsze wymaga też lepszej izolacji, solidniejszych złączy i większej uwagi przy montażu, więc wybór powinien wynikać z potrzeb, a nie z przyzwyczajenia.
Co sprawdzam przed pierwszym uruchomieniem układu
- Czy napięcie pod obciążeniem mieści się w wymaganiach odbiornika. Pomiary bez obciążenia bywają mylące, bo pokazują lepszy wynik niż realna praca.
- Czy przewody i złącza nie grzeją się po kilkunastu minutach. Jeśli tak się dzieje, coś jest źle dobrane albo przeciążone.
- Czy polaryzacja jest jednoznacznie oznaczona. To prosty krok, który oszczędza kosztownych pomyłek.
- Czy zabezpieczenie nadprądowe faktycznie chroni przewód. Bezpiecznik ma reagować zanim przewód albo złącze staną się problemem.
- Czy zasilacz ma realny zapas mocy. Jeżeli pracuje na granicy, szybko rośnie temperatura i spada stabilność.
- Czy spadek napięcia na końcu trasy nie przekracza tolerancji urządzenia. W wielu projektach to właśnie ten punkt decyduje o sukcesie lub porażce.
Jeśli wszystko zgadza się pod obciążeniem, układ zwykle pracuje stabilnie przez długi czas. Jeśli pojawiają się spadki, grzanie albo losowe restarty, problem najczęściej leży nie w samym module, tylko w zasilaniu, przewodach albo złączach. I właśnie dlatego przy takich projektach najwięcej daje nie przypadek, lecz spokojny pomiar, dobry zapas i rozsądne prowadzenie kabli.
