Najczęściej do gniazd wybiera się B16, ale o bezpieczeństwie decyduje cały obwód
- W typowej instalacji mieszkaniowej standardem jest wyłącznik nadprądowy B16.
- Do takiego zabezpieczenia najczęściej pasuje miedziany przewód 3 x 2,5 mm2.
- Samo podniesienie amperażu nie rozwiązuje problemu i może pogorszyć ochronę przewodów.
- Obwód gniazd powinien mieć także ochronę różnicowoprądową 30 mA.
- Na dobór wpływają też długość linii, sposób ułożenia przewodów i rodzaj urządzeń podłączanych do gniazd.
Najczęściej sprawdza się B16 z przewodem 3 x 2,5 mm2

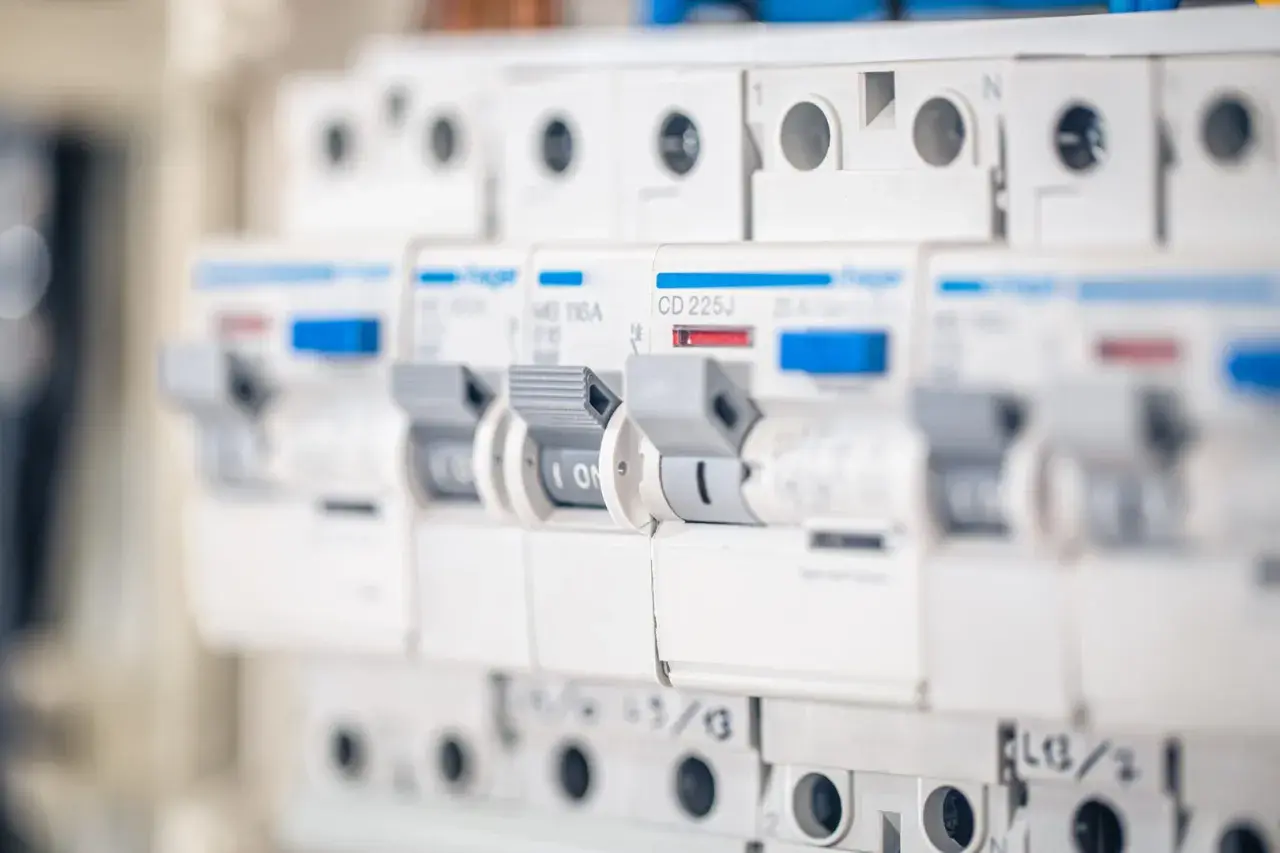

W typowym mieszkaniu najczęściej stosuje się wyłącznik nadprądowy B16. To oznacza 16 A, czyli około 3,7 kW przy napięciu 230 V, ale ja traktuję to jako punkt odniesienia, a nie zachętę do ciągłego obciążania obwodu pod sam sufit. W nowych rozdzielnicach mówimy przy tym zwykle o wyłączniku nadprądowym, a nie o klasycznym bezpieczniku topikowym.
Taki zestaw zwykle idzie w parze z miedzianym przewodem 3 x 2,5 mm2. Jeśli gniazd jest dużo albo w jednym pomieszczeniu pracują grzejnik, odkurzacz, czajnik i ładowarki naraz, lepiej podzielić instalację na kilka obwodów niż szukać ratunku w wyższym amperażu. W domu najważniejsze jest dla mnie jedno: zabezpieczenie ma chronić przewód, a nie maskować zbyt duże obciążenie.
To dobra odpowiedź na codzienne użytkowanie salonu, sypialni czy pokoju biurowego. Żeby jednak nie zgadywać, trzeba sprawdzić kilka parametrów instalacji, bo sam numer na aparacie nie mówi jeszcze wszystkiego.
Od czego naprawdę zależy dobór zabezpieczenia
Nie dobieram zabezpieczenia po samej mocy urządzeń, bo to prowadzi do błędnych wniosków. Liczy się też materiał przewodów, ich długość, sposób ułożenia i spadek napięcia, a w praktyce także stan zacisków oraz jakość połączeń w puszkach i w rozdzielnicy.
| Czynnik | Dlaczego ma znaczenie | Co sprawdzam w praktyce |
|---|---|---|
| Przekrój i materiał przewodu | Zabezpieczenie ma chronić przewód, więc to on wyznacza granicę doboru | Najczęściej 2,5 mm2 Cu w obwodach gniazd; aluminium wymaga ostrożniejszej oceny |
| Długość obwodu | Długi tor zwiększa spadek napięcia i może pogorszyć warunki wyłączenia | Patrzę na realną trasę kabli, nie na odległość w linii prostej |
| Sposób ułożenia | Przewód w ociepleniu, wiązce albo w gorącym miejscu oddaje ciepło gorzej | Warunki montażu mogą obniżyć dopuszczalny prąd |
| Obciążenie obwodu | Inaczej pracuje gniazdo w sypialni, a inaczej linia z czajnikiem i mikrofalą | Rozdzielam ciężkie odbiorniki na osobne obwody, jeśli to możliwe |
Ja zaczynam od przewodu, dopiero potem patrzę na wartość zabezpieczenia. To odwraca częsty błąd domowych przeróbek, w których ktoś najpierw chce "mocniejszy bezpiecznik", a dopiero później zastanawia się, czy instalacja w ogóle to znosi. Gdy znam już warunki obwodu, porównuję charakterystyki B i C.

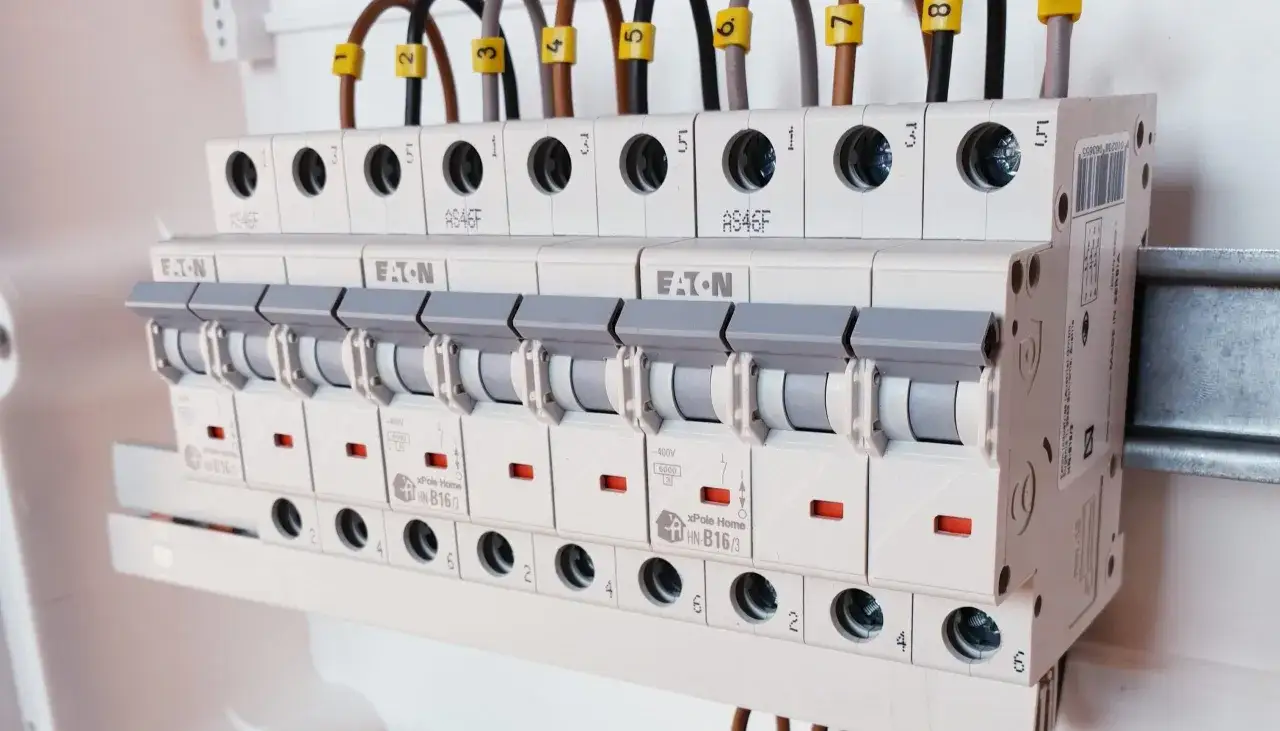

B16, B10 czy C16 i kiedy każda opcja ma sens
W praktyce najczęściej porównuje się trzy charakterystyki: B, C i rzadziej D. W domowych gniazdach liczy się nie tylko wartość prądu, ale też to, jak szybko zabezpieczenie reaguje na chwilowy skok przy starcie urządzenia.
| Typ | Typowe zastosowanie | Co warto wiedzieć |
|---|---|---|
| B10 | Lżejsze obwody, krótsze trasy, mniejsze obciążenia | Około 2,3 kW przy 230 V; nie jest domyślnym wyborem dla zwykłych gniazd |
| B16 | Standardowe obwody gniazd w mieszkaniach i domach | Około 3,7 kW przy 230 V; najczęstszy i zwykle najbardziej przewidywalny wariant |
| C16 | Obwody z większym prądem rozruchowym, jeśli projekt to potwierdza | Lepsza tolerancja chwilowego startu, ale nie można traktować go jako automatycznego ulepszenia |
Charakterystyka B reaguje szybciej na prąd rozruchowy niż C, dlatego C16 nie jest po prostu "mocniejszym B16". W zwykłych gniazdach wygrywa B16, bo daje rozsądny kompromis między wygodą a ochroną instalacji. Jeśli jednak urządzenie ma wyraźny impuls startowy, trzeba to policzyć, a nie zgadywać z katalogu.
Sam nadprądowy nadal nie wystarcza, bo drugi filar ochrony to różnicówka.
Rcd 30 mA chroni ludzi, a nie przewody
Na obwodzie gniazd sam wyłącznik nadprądowy nie wystarcza. Wyłącznik nadprądowy chroni przewód przed przeciążeniem i zwarciem, a RCD 30 mA ma ograniczyć skutki upływu prądu i porażenia; to dwa różne zadania, które nie zastępują się nawzajem.
PIP przypomina, że obwody z gniazdami wtyczkowymi zabezpiecza się RCD o czułości do 30 mA. W domu szczególnie sens ma to przy kuchni, łazience, garażu, ogrodzie i wszędzie tam, gdzie pracują urządzenia przenośne albo wilgoć podnosi ryzyko.
- RCD typu A jest dziś często praktyczniejszy niż typ AC, bo lepiej znosi nowoczesną elektronikę.
- RCBO łączy oba zabezpieczenia w jednym module, więc przy awarii odpada tylko jeden obwód.
- Jeśli RCD wybija bez wyraźnej przyczyny, problem może leżeć w urządzeniu albo w instalacji, a nie w samym aparacie.
Gdy zabezpieczenia są już jasne, zostają błędy wykonawcze, które najczęściej psują cały efekt.
Najczęstsze błędy, które widzę przy gniazdkach
Najczęściej spotykam trzy błędy, które robią więcej szkody niż pożytku. Pierwszy to podnoszenie amperażu "żeby nie wybijało", drugi to zostawianie jednego obwodu dla całego mieszkania, trzeci to ignorowanie starych połączeń aluminiowych i nadpalonych gniazd.
- Zamiana B16 na B20 albo B25 bez analizy przewodu.
- Wpinanie czajnika, piekarnika i zmywarki do jednego ciągu gniazd.
- Brak przeglądu rozdzielnicy po remoncie albo rozbudowie instalacji.
- Wymiana samego aparatu bez sprawdzenia zacisków, puszek i stanu przewodów.
W praktyce to właśnie połączenia i lokalne przegrzania są częstszym źródłem kłopotów niż sama wartość znamionowa wyłącznika. Jeśli gniazdo grzeje się, iskrzy albo działa tylko czasami, nie jest to temat do "mocniejszego bezpiecznika", tylko do diagnostyki. Dlatego przed zmianą warto zrobić prosty audyt.
Zanim podniesiesz amperaż, sprawdź te trzy rzeczy
Przy modernizacji gniazd działam według prostego schematu: najpierw przewód, potem obciążenie, na końcu zabezpieczenie. Taka kolejność oszczędza pieniądze i zwykle skraca czas naprawy, bo nie trzeba wracać do rozdzielnicy po kolejnych poprawkach.
- Odczytaj przekrój i materiał przewodów, najlepiej z dokumentacji albo po oględzinach wykonanych przez elektryka.
- Policz, ile naprawdę pracuje urządzeń na jednym obwodzie i czy nie ma tam sprzętu o dużym poborze mocy.
- Sprawdź, czy obwód ma RCD 30 mA i czy aparat odłącza zasilanie przy teście.
W praktyce odpowiedź na pytanie, jaki bezpiecznik do gniazdek, najczęściej brzmi: B16, ale tylko wtedy, gdy instalacja jest do tego zbudowana i dobrze sprawdzona. Gdy nie masz pewności co do przewodów, długości trasy albo stanu rozdzielnicy, lepiej zrobić pomiar i dobrać ochronę razem z fachowcem niż zgadywać na podstawie samego numeru na aparacie. Zdjęcie rozdzielnicy i opis obwodów bardzo przyspiesza taką ocenę.
