Tyrystor traktuję przede wszystkim jako zatrzaskujący się przełącznik mocy: dostaje krótki impuls na bramkę, a potem potrafi przewodzić bez ciągłego sterowania. W elektronice mocy to ważne, bo pozwala sterować dużymi prądami i napięciami prostym układem wyzwalającym. Poniżej pokazuję, jak działa ten element, które parametry są naprawdę ważne, gdzie sprawdza się najlepiej i kiedy lepiej wybrać inny półprzewodnik.
Najważniejsze informacje w skrócie
- To element, który załącza się impulsem na bramce i pozostaje przewodzący, dopóki prąd nie spadnie poniżej prądu podtrzymania.
- Najczęściej pracuje w układach dużej mocy, prostownikach sterowanych, regulatorach grzałek i zabezpieczeniach typu crowbar.
- W sieci 50 Hz pierwszy półokres trwa 10 ms, a przy 60 Hz około 8,3 ms, więc czas wyzwalania ma znaczenie.
- Przy doborze kluczowe są: prąd i napięcie pracy, IGT, IH, IL, dV/dt, dI/dt oraz odprowadzanie ciepła.
- Do szybkiego przełączania PWM zwykle lepszy będzie MOSFET albo IGBT.

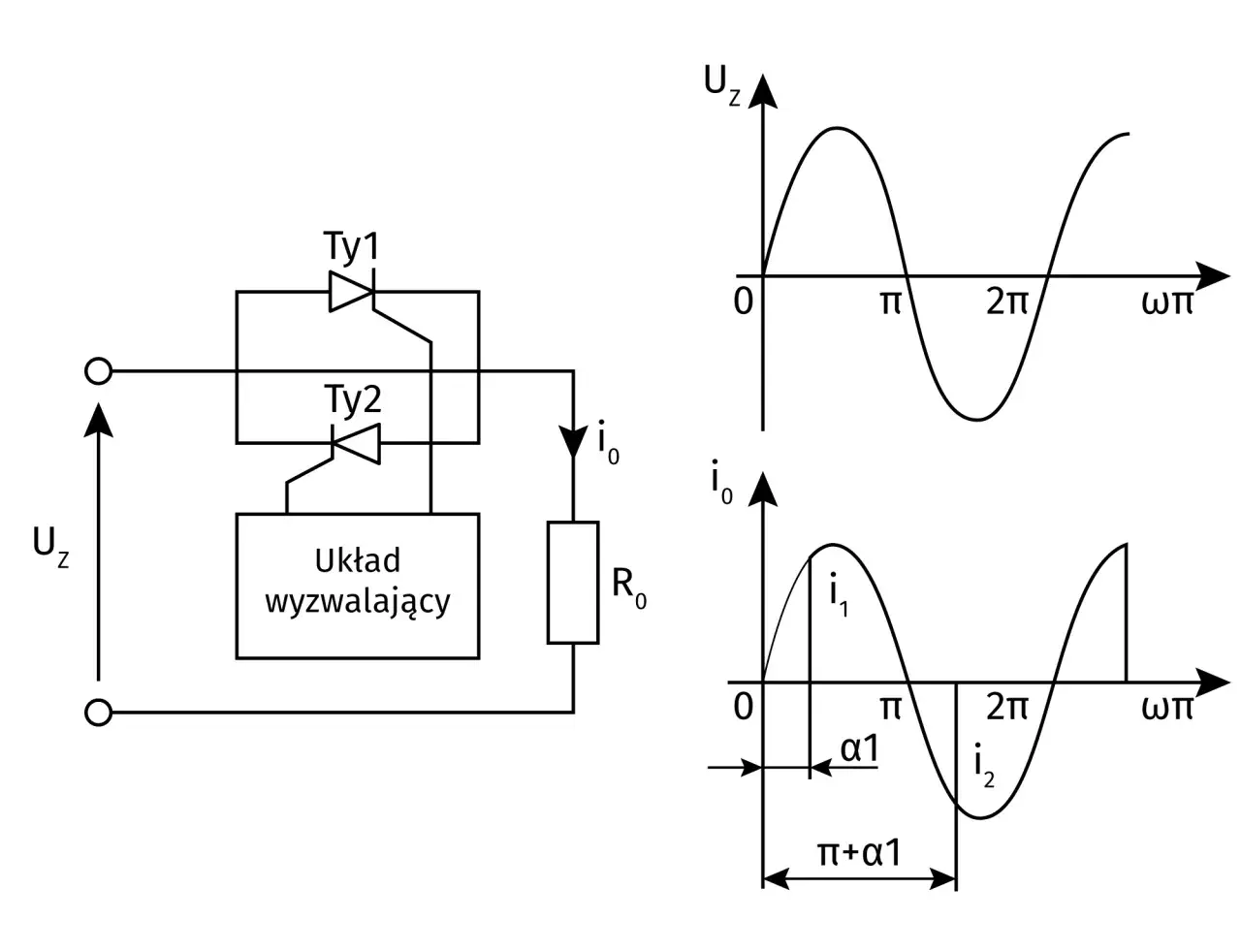

Jak działa i dlaczego się zatrzaskuje
W środku to układ warstwowy p-n-p-n z trzema wyprowadzeniami: anodą, katodą i bramką. W praktyce działa jak zawór jednokierunkowy dla prądu, ale z jednym istotnym haczykiem: krótki impuls wyzwala przewodzenie, a potem stan trzeba „odpuścić” od strony obciążenia. Jeśli prąd dalej płynie powyżej progu podtrzymania, element zostaje włączony nawet wtedy, gdy sygnał sterujący już zniknął.
To właśnie ten efekt odróżnia go od tranzystora sterowanego na bieżąco. W układach prądu przemiennego wyłączenie przychodzi naturalnie, gdy przebieg przechodzi przez zero i prąd spada do zbyt małej wartości. W prądzie stałym sytuacja jest trudniejsza, bo bez dodatkowego obwodu komutacji albo odcięcia zasilania element może pozostać przewodzący dłużej, niż projektant zakładał.
Praktyczny szczegół, który często pomija się na początku: w sieci 50 Hz półokres trwa 10 ms, a przy 60 Hz 8,3 ms. To daje dość mało czasu, żeby impuls bramkowy był nie tylko obecny, ale też wystarczająco mocny i długi, by układ się zatrzasnął. Skoro znamy już zasadę pracy, trzeba przejść do liczb z noty katalogowej, bo to one decydują, czy układ będzie stabilny.
Jakie parametry naprawdę sprawdzam przed użyciem
Na papierze wiele elementów wygląda podobnie, ale w praktyce różnice wychodzą dopiero po sprawdzeniu parametrów granicznych. Ja zaczynam od tego, czy sterownik rzeczywiście dostarczy odpowiedni impuls, a dopiero potem patrzę na prąd i napięcie obciążenia. W notach katalogowych część wartości pojawia się pod skrótami, które warto czytać dosłownie, bo one mówią więcej niż ogólne hasła marketingowe.
| Parametr | Co oznacza w praktyce | Na co zwracam uwagę |
|---|---|---|
| IGT | Minimalny prąd bramki potrzebny do wyzwolenia | Czy sterownik ma wyraźny zapas, a nie tylko wartość „na styk” |
| VGT | Napięcie potrzebne do osiągnięcia prądu bramki | Czy układ sterujący i rezystory ograniczające są dobrze policzone |
| IH | Prąd podtrzymania, poniżej którego element się wyłącza | Czy obciążenie nie spada za wcześnie do zbyt małej wartości |
| IL | Prąd zatrzasku, potrzebny zaraz po wyzwoleniu | Czy impuls sterujący trwa wystarczająco długo, by układ się „zapiął” |
| IT(RMS) | Dopuszczalny prąd skuteczny w pracy ciągłej | Czy element wytrzyma obciążenie bez przegrzewania |
| dV/dt | Odporność na szybki wzrost napięcia w stanie blokowania | Czy potrzebny jest snubber, czyli układ tłumiący strome skoki napięcia |
| dI/dt | Dopuszczalne tempo narastania prądu przy załączaniu | Czy struktura nie dostanie zbyt dużego udaru na starcie |
| VDRM / VRRM | Maksymalne napięcie blokowania w kierunku przewodzenia i zaporowym | Czy jest bezpieczny zapas względem sieci i przepięć |
| tq | Czas wyłączania | Czy układ zdąży się odzyskać przy danym przebiegu pracy |
W praktyce nie patrzę tylko na jedną liczbę. Jeśli obciążenie jest indukcyjne, liczy się też sposób wyłączenia i tempo zmian napięcia, bo to właśnie tam rodzą się fałszywe wyzwolenia. W notach katalogowych producentów mocy często przewija się też temperatura złącza rzędu 125°C jako granica dla typowych struktur, ale w realnym projekcie zawsze sprawdzam konkretną obudowę i warunki chłodzenia, a nie sam nagłówek z tabeli. Z tych parametrów wynika, gdzie taki element daje sens, a gdzie tylko dokłada komplikacji.
Gdzie ma sens w praktycznych układach
Najlepiej czuje się tam, gdzie trzeba przełączać duże moce przy prostej logice sterowania. To dlatego spotyka się go w prostownikach sterowanych, regulatorach mocy grzałek, ogranicznikach prądu rozruchowego, zasilaczach dużej mocy, układach ładowania akumulatorów i zabezpieczeniach przepięciowych typu crowbar. W takich zastosowaniach jego największą zaletą jest odporność na wysokie napięcia oraz to, że nie wymaga ciągłego sterowania po załączeniu.
| Zastosowanie | Dlaczego pasuje | Na co uważać |
|---|---|---|
| Prostowniki sterowane | Pozwala regulować energię bez skomplikowanego sterowania ciągłego | Trzeba dobrze dobrać wyzwalanie i chłodzenie |
| Regulatory grzałek | Dobrze znosi pracę z dużym prądem i długim czasem przewodzenia | Przy AC często trzeba ocenić, czy triak nie będzie prostszy |
| Softstart i ograniczenie prądu rozruchowego | Ułatwia łagodny start obciążenia | Obciążenia indukcyjne potrafią utrudnić wyłączenie |
| Crowbar | Bardzo szybkie przejście do przewodzenia przy przepięciu | Bezpiecznik musi być dobrany do energii zwarcia |
| Energetyka i przemysł | Dobrze radzi sobie w układach o dużej mocy i wysokim napięciu | Projekt termiczny staje się równie ważny jak sam schemat |
Jeśli potrzebuję szybkiego PWM, pracy na wyższej częstotliwości albo bardzo precyzyjnej modulacji mocy, zwykle patrzę już w stronę MOSFET-ów lub IGBT. Ten element wygrywa przede wszystkim prostotą i odpornością, nie szybkością. To naturalnie prowadzi do porównania z triakiem, tranzystorem i przekaźnikiem, bo właśnie tam najłatwiej zobaczyć jego miejsce.
Czym różni się od triaka, tranzystora i przekaźnika
W projektach amatorskich te elementy często trafiają do jednego worka, a to błąd. Każdy z nich rozwiązuje inny problem i każdy ma inny koszt kompromisu. Gdy porównuję je obok siebie, najpierw pytam o kierunek przewodzenia, sposób sterowania i straty, dopiero potem o wygodę montażu.
| Element | Kierunek przewodzenia | Sposób sterowania | Mocne strony | Ograniczenia |
|---|---|---|---|---|
| Układ na bazie SCR | Jeden kierunek | Impuls na bramkę, potem zatrzask | Duże napięcia i prądy, prostota | Wyłączenie zależy od warunków w obwodzie |
| Triak | Dwa kierunki | Impuls bramkowy | Wygodny w obwodach AC | Nie zawsze najlepszy przy dużych mocach i DC |
| MOSFET | Zwykle jeden kierunek, z diodą pasożytniczą w strukturze | Sterowanie napięciowe, szybkie przełączanie | Dobry do PWM i niższych napięć | Przy wyższych napięciach trzeba bardzo uważać na straty i dobór |
| Przekaźnik | Dowolny przez styki | Cewka i styk mechaniczny | Pełna separacja, intuicyjna praca | Zużycie mechaniczne, wolne przełączanie, hałas |
Jeśli steruję wyłącznie obciążeniem AC i potrzebuję prostego dwukierunkowego łącznika, triak bywa wygodniejszy. Jeśli stawiam na szybkie przełączanie, niskie napięcie i modulację PWM, tranzystor mocy zwykle wygrywa. Z kolei przekaźnik zostawiam tam, gdzie ważna jest pełna separacja i nie przeszkadza wolniejsze działanie. Sama topologia nie wystarczy jednak wtedy, gdy projekt położy chłodzenie albo źle dobrany impuls sterujący.
Jak dobrać i uruchomić bez typowych błędów
Najwięcej problemów widzę nie w samym schemacie, tylko w praktyce uruchomieniowej. Element może wyglądać poprawnie na papierze, ale jeśli impuls bramkowy jest za słaby albo trwa za krótko, całość zachowuje się niestabilnie. Do tego dochodzi termika, która przy dużych prądach potrafi zjeść cały zapas bezpieczeństwa szybciej, niż się wydaje.
- Nie projektuję na styk prądowo. Zostawiam zapas względem wartości katalogowych, bo one odnoszą się do konkretnych warunków temperatury i obudowy.
- Sprawdzam, czy sterownik daje odpowiedni impuls. Sama obecność sygnału na bramce nie wystarcza, jeśli amplituda albo czas trwania są zbyt małe.
- Przy obciążeniach indukcyjnych dodaję snubber. Układ RC tłumi strome skoki napięcia i ogranicza przypadkowe wyzwolenia.
- Planuję chłodzenie od początku. Radiator, pasta termiczna i izolacja nie są dodatkiem, tylko częścią projektu.
- Dobieram bezpiecznik pod energię zwarcia. Przy zabezpieczeniu crowbar lub dużych prądach liczy się nie tylko wartość prądu, ale też I²t.
- Oddzielam sterowanie od mocy. W praktyce izolacja przez transoptor albo odpowiedni driver zwiększa odporność całego układu na zakłócenia.
W mojej ocenie najczęstszy błąd polega na traktowaniu tego półprzewodnika jak zwykłego włącznika on/off. To nie jest drobiazg, tylko element, który wymaga zrozumienia warunków wyłączenia, zapasu napięciowego i sensownego odprowadzania ciepła. Gdy te trzy rzeczy są dopracowane, układ staje się przewidywalny zamiast kapryśny.
Trzy decyzje, które robią największą różnicę w praktyce
Jeżeli miałbym zostawić po tym temacie tylko jeden praktyczny wniosek, byłby prosty: dobór zaczynam od rodzaju obciążenia, a nie od samego symbolu na schemacie. Inaczej patrzę na grzałkę, inaczej na prostownik, a jeszcze inaczej na zabezpieczenie awaryjne. W każdym z tych przypadków ważne są te same filary, ale ich waga rozkłada się inaczej.
Najpierw sprawdzam, czy obwód ma naturalny moment wyłączenia, potem czy sterowanie bramką ma wystarczający zapas, a na końcu czy termika i zabezpieczenia nie są potraktowane po macoszemu. Jeśli projekt dotyczy dużych prądów albo zasilania z sieci, właśnie te trzy decyzje oddzielają układ poprawny od takiego, który działa tylko na stole. To najlepszy moment, żeby podejść do tematu jak do projektu mocy, a nie jak do prostego eksperymentu z jednym elementem.
