Prawo Faradaya - jak zmiana pola magnetycznego tworzy napięcie?

Marcel Krajewski .

19 lipca 2026

Schemat ilustrujący prawo Faradaya: pole magnetyczne (zielone linie) przenika przez płaszczyznę (niebieski czworokąt), a wektor dS (czerwona strzałka) reprezentuje element powierzchni.

Indukcja elektromagnetyczna, opisana przez prawo Faradaya, to jedno z tych zjawisk, bez których trudno zrozumieć działanie transformatorów, cewek, ładowania bezprzewodowego czy wielu układów audio. Najprościej mówiąc: gdy zmienia się strumień pola magnetycznego, w obwodzie pojawia się napięcie indukowane, a czasem także prąd. W praktyce liczy się nie sama obecność magnesu czy pola, ale to, jak szybko i w jaki sposób się zmienia.

W tym tekście rozbieram temat na czynniki pierwsze: od sensu fizycznego, przez wzór i znak minus, po konkretne zastosowania w elektronice. Zależało mi na wyjaśnieniu tego tak, żeby było jednocześnie poprawnie naukowo i użytecznie dla osoby, która chce naprawdę zrozumieć, co dzieje się w układzie, a nie tylko zapamiętać definicję.

Najważniejsze informacje w skrócie

  • Napięcie indukuje się tylko wtedy, gdy zmienia się strumień magnetyczny, a nie wtedy, gdy pole jest po prostu obecne.
  • Wzór opisujący zjawisko wiąże napięcie z tempem zmian strumienia, a przy wielu zwojach liczy się także ich liczba.
  • Znak minus oznacza, że układ przeciwdziała zmianie, która wywołała indukcję.
  • W elektronice to zjawisko stoi za działaniem transformatorów, cewek, ładowarek indukcyjnych i wielu układów zabezpieczających.
  • Najczęstszy błąd to mylenie stałego pola magnetycznego z polem zmiennym oraz zakładanie, że większe pole zawsze oznacza większą indukcję.

Na czym polega prawo Faradaya i skąd bierze się napięcie indukowane

Ja patrzę na ten temat tak: sedno nie leży w samym magnesie, tylko w zmianie. Jeśli przez cewkę przechodzi strumień magnetyczny, który rośnie, maleje albo zmienia kierunek, w obwodzie pojawia się siła elektromotoryczna, czyli napięcie indukowane. Gdy obwód jest zamknięty, może popłynąć prąd.

To właśnie dlatego przesuwanie magnesu względem cewki działa, ale trzymanie go nieruchomo już nie robi żadnego wrażenia. Zmiana może wynikać z ruchu magnesu, ruchu cewki, zmian natężenia pola albo zmiany kąta ustawienia elementów względem siebie. W praktyce wszystkie te przypadki sprowadzają się do jednego: zmienia się strumień pola magnetycznego.

Warto też odróżnić indukcję od zwykłego działania pola magnetycznego na ładunki. To nie jest tylko „magnes przyciąga metal”, ale pełnoprawne wytwarzanie napięcia przez zmienne pole. Ta różnica jest kluczowa, bo prowadzi nas prosto do wzoru, który pokazuje, co naprawdę decyduje o sile efektu.

Jak czytać wzór i co naprawdę oznacza strumień magnetyczny

Najczęściej spotkasz zapis: ℰ = -N · dΦ/dt. W tym równaniu ℰ oznacza siłę elektromotoryczną, N to liczba zwojów, a Φ to strumień magnetyczny. Cała treść prawa zamyka się w tym, że napięcie indukowane jest proporcjonalne do tempa zmian strumienia.

Sam strumień można zapisać jako Φ = B · A · cos θ, gdzie B to indukcja magnetyczna, A to pole powierzchni pętli lub cewki, a θ to kąt między wektorem pola i normalną do powierzchni. To oznacza, że na indukcję wpływa nie tylko siła pola, ale też rozmiar obszaru, przez który to pole przechodzi, i ustawienie geometryczne elementu.

Symbol Znaczenie Co zwykle zwiększa efekt
Siła elektromotoryczna, czyli napięcie indukowane Szybsza zmiana pola lub większa liczba zwojów
N Liczba zwojów cewki Więcej zwojów daje wyższe napięcie
Φ Strumień magnetyczny Większe B, większa powierzchnia A lub korzystniejszy kąt θ
dΦ/dt Tempo zmian strumienia w czasie Dynamiczniejsze zmiany pola lub szybszy ruch

W praktyce najwięcej osób myli właśnie ten punkt: nie chodzi o „duże B”, tylko o szybką zmianę B, A albo θ. Cewka o niewielkiej powierzchni może generować wyraźne napięcie, jeśli zmiana jest szybka i ma dużo zwojów. To prowadzi nas do znaku minus, bo on wyjaśnia, dlaczego układ nie tylko reaguje na zmianę, ale też jej przeciwdziała.

Dlaczego znak minus ma znaczenie w praktyce

Znak minus w równaniu nie jest ozdobą ani akademickim detalem. Oznacza on regułę Lenza, czyli fakt, że indukowany prąd wytwarza pole magnetyczne przeciwne do zmiany, która go wywołała. Innymi słowy: układ „broni się” przed gwałtowną zmianą stanu.

To ma bardzo konkretne skutki. Gdy zbliżasz magnes do cewki, prąd indukowany ustawia się tak, aby osłabić to zbliżanie. Gdy magnes oddalasz, kierunek indukcji odwraca się, bo cewka próbuje przeciwdziałać spadkowi strumienia. Dlatego w eksperymentach szkolnych galwanometr wychyla się raz w jedną, raz w drugą stronę.

Ta zasada nie jest „utrudnieniem”, tylko wyrazem zachowania energii. Energia potrzebna do wytworzenia prądu indukowanego nie pojawia się znikąd. Ktoś albo coś musi wykonać pracę: ręka przesuwająca magnes, silnik napędzający wirnik, albo układ elektroniczny wymuszający zmienny prąd w uzwojeniu. I właśnie tu zaczyna się praktyka, bo w elektronice ten efekt wykorzystuje się bardzo szeroko.

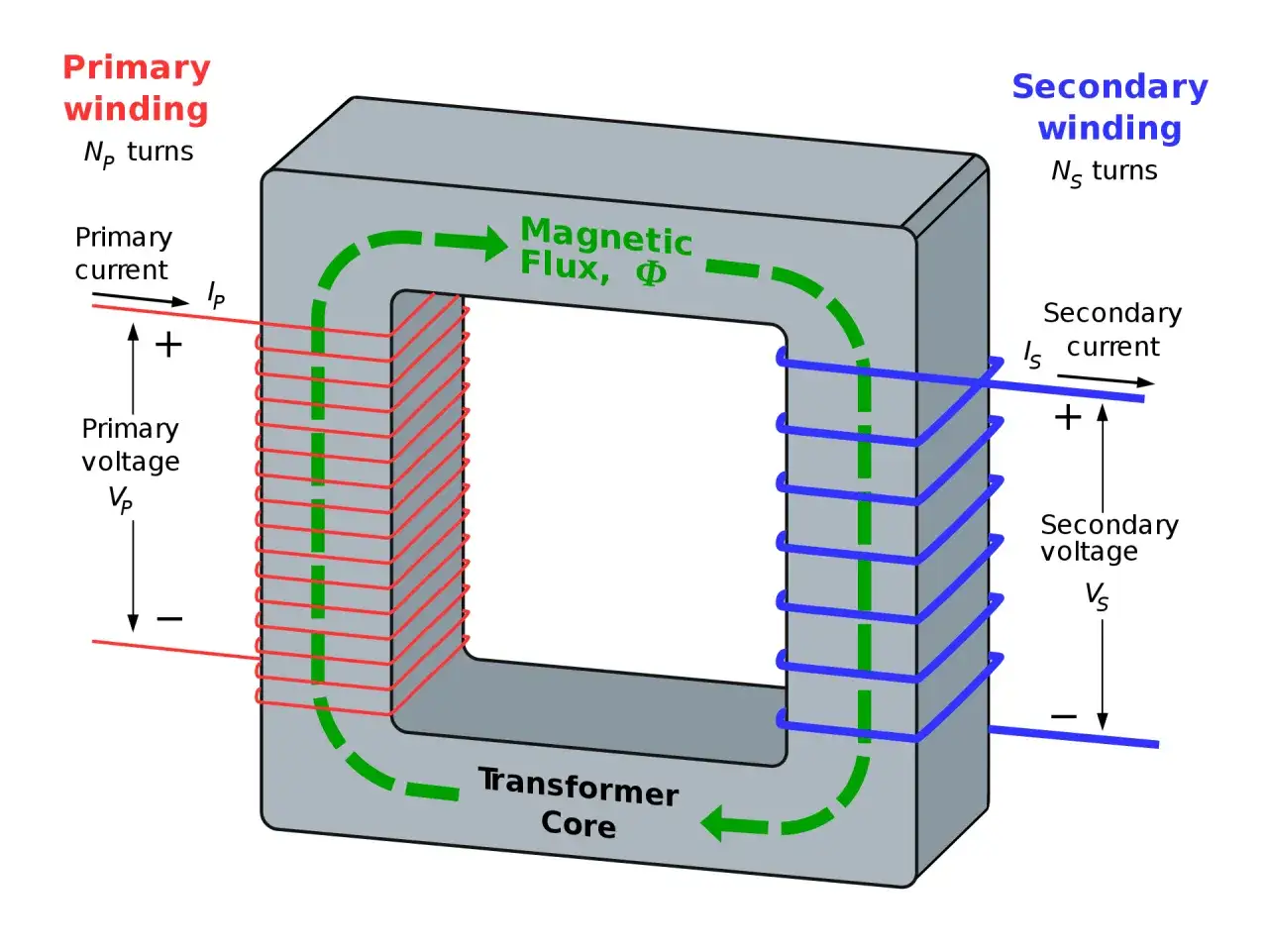

Transformator z uzwojeniem pierwotnym (czerwonym) i wtórnym (niebieskim) na rdzeniu. Strzałki pokazują przepływ prądu i napięcia, a zielona linia symbolizuje strumień magnetyczny, ilustrując prawo Faradaya.

Gdzie zjawisko robi największą różnicę w elektronice

W elektronice indukcja elektromagnetyczna jest czymś więcej niż ciekawostką z laboratorium. To fundament całej grupy urządzeń, które codziennie pracują w domach, audio, zasilaczach i systemach ładowania. Najczęściej chodzi o sytuację, w której zmienny prąd w jednej cewce wywołuje napięcie w drugiej, czyli o sprzężenie magnetyczne.

Zastosowanie Co się zmienia Po co to działa
Transformator Strumień magnetyczny w rdzeniu Zmiana napięcia i separacja galwaniczna
Cewka w zasilaczu impulsowym Prąd i pole magnetyczne w krótkich cyklach Magazynowanie energii i stabilizacja pracy
Ładowanie indukcyjne Pole zmienne między nadajnikiem i odbiornikiem Przekaz energii bez styków
Mikrofon dynamiczny Ruch membrany i cewki w polu magnetycznym Zamiana drgań na napięcie
Hamowanie prądami wirowymi Indukcja w przewodzącym materiale Hamowanie bez klasycznego tarcia

W transformatorze zasada jest szczególnie czytelna: prąd zmienny w uzwojeniu pierwotnym tworzy zmienne pole, a to pole indukuje napięcie w uzwojeniu wtórnym. W ładowarkach indukcyjnych liczy się z kolei jakość sprzężenia, odległość cewek i ich ustawienie. W audio zjawisko jest wykorzystywane bardzo precyzyjnie, bo nawet niewielki ruch cewki lub membrany można zamienić na użyteczny sygnał elektryczny.

Jeśli mam wskazać jedną rzecz, która najczęściej decyduje o skuteczności, to jest nią tempo zmian i dopasowanie geometryczne układu. To ono odróżnia sprawny transformator od kiepskiego, działającą ładowarkę od takiej, która grzeje się i traci energię. Z tego wynika też kilka częstych błędów, które warto od razu wyłapać.

Najczęstsze błędy przy interpretacji indukcji

W praktyce widzę zwykle te same nieporozumienia. Pierwsze: przekonanie, że samo pole magnetyczne wystarczy. Nie wystarczy, jeśli jest stałe. Indukcja potrzebuje zmiany.

  • Mylenie pola z jego zmianą - silny magnes przy nieruchomej cewce nie musi wytworzyć żadnego napięcia.
  • Ignorowanie liczby zwojów - jedna pętla i cewka z setkami zwojów zachowują się zupełnie inaczej.
  • Pomijanie kąta ustawienia - obrót cewki może zmieniać strumień równie skutecznie jak ruch liniowy.
  • Zakładanie, że większe napięcie zawsze oznacza większą moc - to zależy jeszcze od obciążenia, rezystancji i strat.
  • Bagatelizowanie strat w rdzeniu i przewodach - prądy wirowe i nagrzewanie realnie obniżają sprawność.
Drugie częste nieporozumienie dotyczy samego przebiegu zjawiska. W realnym układzie nie ma „czystej” indukcji bez strat, a napięcie indukowane nie oznacza automatycznie idealnego przepływu energii. To szczególnie ważne w elektronice użytkowej, gdzie liczy się nie tylko zasada działania, ale też sprawność, temperatura pracy i stabilność pod obciążeniem.

Jeżeli ktoś zaczyna projektować układ z cewką lub transformatorem, dobrze jest myśleć nie tylko o wzorze, ale też o materiale rdzenia, częstotliwości sygnału i odległości między elementami. To właśnie te detale decydują, czy zjawisko da się wykorzystać rozsądnie, czy będzie tylko źródłem strat. I tu dochodzimy do najpraktyczniejszej części: co naprawdę warto zapamiętać przy pracy z takimi układami.

Co warto zapamiętać przy projektowaniu układów z cewkami

Jeśli miałbym sprowadzić cały temat do jednego zdania, powiedziałbym tak: liczy się nie statyczne pole, lecz jego szybka i kontrolowana zmiana. To jest punkt wyjścia do zrozumienia transformatorów, przetwornic, ładowania bezprzewodowego i większości zastosowań indukcji w elektronice.

W praktyce pomagają trzy rzeczy. Po pierwsze, dobrze dobrana liczba zwojów. Po drugie, sensownie zaprojektowany rdzeń, który prowadzi strumień i ogranicza straty. Po trzecie, świadomość częstotliwości, bo przy zbyt niskiej zmiany są słabe, a przy zbyt wysokiej rosną straty i problemy termiczne. To nie są akademickie detale, tylko różnica między układem, który działa na stole, a takim, który działa stabilnie w urządzeniu.

Jeżeli chcesz naprawdę zrozumieć indukcję, obserwuj zawsze trzy rzeczy naraz: co się zmienia, jak szybko się zmienia i przez jaki obszar to pole przechodzi. Taki sposób myślenia porządkuje cały temat lepiej niż zapamiętywanie samej definicji, bo od razu pokazuje, dlaczego to zjawisko jest tak ważne w nowoczesnej elektronice.

FAQ - Najczęstsze pytania

To zjawisko, w którym zmienny strumień pola magnetycznego wywołuje powstanie napięcia (siły elektromotorycznej) w obwodzie elektrycznym. Jest kluczowe dla działania wielu urządzeń elektronicznych.
Wzór Faradaya to ℰ = -N · dΦ/dt, gdzie ℰ to napięcie indukowane, N to liczba zwojów, a dΦ/dt to tempo zmian strumienia magnetycznego. Znak minus wskazuje na regułę Lenza.
Znak minus (reguła Lenza) oznacza, że indukowany prąd wytwarza pole magnetyczne, które przeciwdziała zmianie strumienia, która go wywołała. Układ "broni się" przed zmianą, zachowując energię.
Stosuje się ją w transformatorach do zmiany napięcia, w cewkach zasilaczy impulsowych, w ładowarkach indukcyjnych, mikrofonach dynamicznych oraz w hamulcach prądami wirowymi.
Często myli się stałe pole magnetyczne ze zmiennym. Indukcja wymaga zmiany strumienia magnetycznego, a nie tylko jego obecności. Silne, ale nieruchome pole nie wywoła indukcji.
