Podłączenie płyty indukcyjnej do 400 V - Schemat i najczęstsze błędy

Marcel Krajewski .

4 czerwca 2026

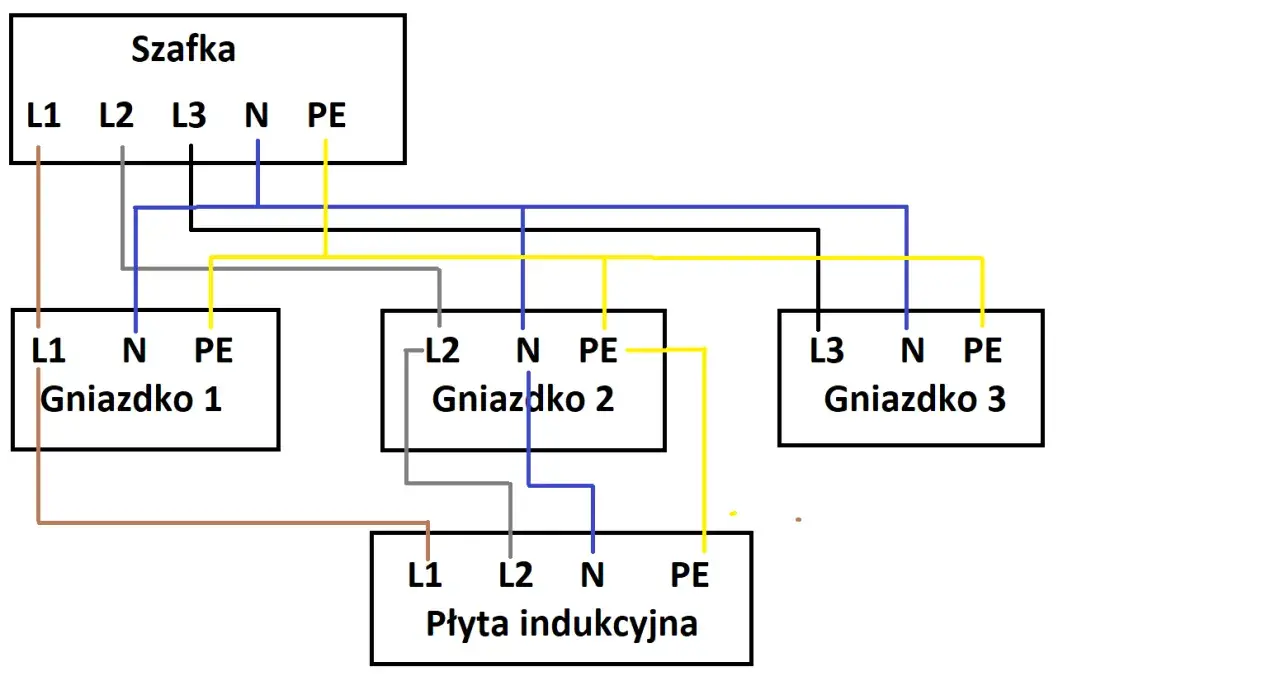

Schemat podłączenia płyty indukcyjnej 400V do szafki elektrycznej przez gniazdka.

Podłączenie płyty indukcyjnej do 400 V wygląda prosto tylko na schemacie producenta. W praktyce trzeba rozumieć oznaczenia zasilania, sprawdzić obwód, dobrać właściwy przekrój przewodu i upewnić się, że instalacja naprawdę udźwignie obciążenie. Poniżej rozkładam temat na czynniki pierwsze: od odczytania tabliczki znamionowej, przez warianty 2N i 3N, po typowe błędy i orientacyjny koszt usługi.

Najważniejsze rzeczy, które trzeba mieć z głowy przed montażem

  • 400 V w płycie indukcyjnej oznacza sposób zasilania instalacji, a nie to, że każda grzałka pracuje bezpośrednio na 400 V.
  • Najpierw sprawdź tabliczkę znamionową, instrukcję i schemat konkretnego modelu, dopiero potem planuj podłączenie.
  • W wielu przypadkach potrzebny jest dedykowany obwód, właściwe zabezpieczenie i przewód dobrany do mocy urządzenia.
  • Najbezpieczniej zlecić montaż elektrykowi z uprawnieniami SEP do 1 kV, bo to ogranicza ryzyko błędu i problemów z gwarancją.
  • Jeśli po uruchomieniu pojawia się błąd lub płyta działa tylko częściowo, problem często leży w instalacji, nie w samej płycie.

Co oznacza zasilanie 400 V w płycie indukcyjnej

Jak podaje Electrolux, oznaczenia typu 220-240V/400V2N i 400V3N opisują sposób podłączenia do instalacji, a nie to, że wszystkie elementy grzejne pracują „na 400 V”. W praktyce wewnętrzne moduły płyty są zasilane na poziomie 230 V, a wyższe napięcie instalacji służy do rozdzielenia obciążenia między fazy. To ważna różnica, bo od niej zależy zarówno komfort gotowania, jak i bezpieczeństwo całej instalacji.

Oznaczenie Co to znaczy w praktyce Typowa moc Gdzie spotyka się najczęściej
220-240V Jedna faza Około 3650 W Mniejsze lub prostsze modele
220-240V/400V2N Dwie fazy plus neutralny Około 7200-7350 W Bardzo popularne płyty do mieszkań i domów z instalacją 400 V
400V3N Trzy fazy plus neutralny Około 11000 W Mocniejsze płyty, często z większą liczbą stref i wyższym limitem mocy

W polskich domach instalacja 400 V oznacza zwykle układ trójfazowy, potocznie nazywany „siłą”. To nie jest detal techniczny dla elektryka, tylko punkt wyjścia do decyzji: czy dana płyta ma działać w wariancie 2N, 3N, czy w ogóle wymaga innego obwodu. Z tego wynika jedno proste pytanie, które zawsze zadaję sobie przed montażem: czy instalacja jest przygotowana pod konkretny model, a nie tylko pod samą ideę „indukcji”? Z tym pytaniem od razu przechodzimy do oceny obwodu.

Co sprawdzam w instalacji przed montażem

Ja zawsze zaczynam od instalacji, bo nawet dobra płyta nie naprawi słabego obwodu. Najważniejsze jest to, czy zasilanie jest dedykowane, czy zabezpieczenia są zgodne z instrukcją i czy przekrój przewodu odpowiada mocy urządzenia. W instrukcjach producentów spotyka się różne przekroje, na przykład 5x1,5 mm², 4x2,5 mm² albo 5x2,5 mm², dlatego nie opieram się na domysłach ani na tym, co „zwykle się montuje”.

Co sprawdzić Na co zwrócić uwagę Dlaczego to ważne
Obwód zasilający Czy jest dedykowany dla płyty, a nie współdzielony z innym dużym odbiornikiem Zmniejsza ryzyko przeciążenia i losowego wybijania zabezpieczeń
Zabezpieczenie Czy odpowiada mocy i schematowi danego modelu, zwykle z podziałem na fazy Chroni instalację przed przegrzaniem i awarią
Przewód Przekrój dobrany do mocy płyty i długości trasy Zbyt cienki przewód grzeje się i obniża bezpieczeństwo
Połączenie ochronne Obecność i poprawne podłączenie przewodu PE Bez tego nie ma mowy o bezpiecznej eksploatacji
Dostęp do puszki lub kostki Czy po montażu nadal da się wykonać przegląd lub serwis Ułatwia kontrolę, gdy pojawi się problem z zasilaniem

Jeśli instalacja jest stara, aluminiowa, ma nadtopione połączenia albo pracuje „na styk”, sama wymiana płyty niewiele da. Wtedy najpierw trzeba uporządkować obwód, a dopiero później montować sprzęt. Tę samą logikę widać zresztą w schematach połączeń, które trzeba czytać bardzo dosłownie, bez zgadywania po kolorach przewodów.

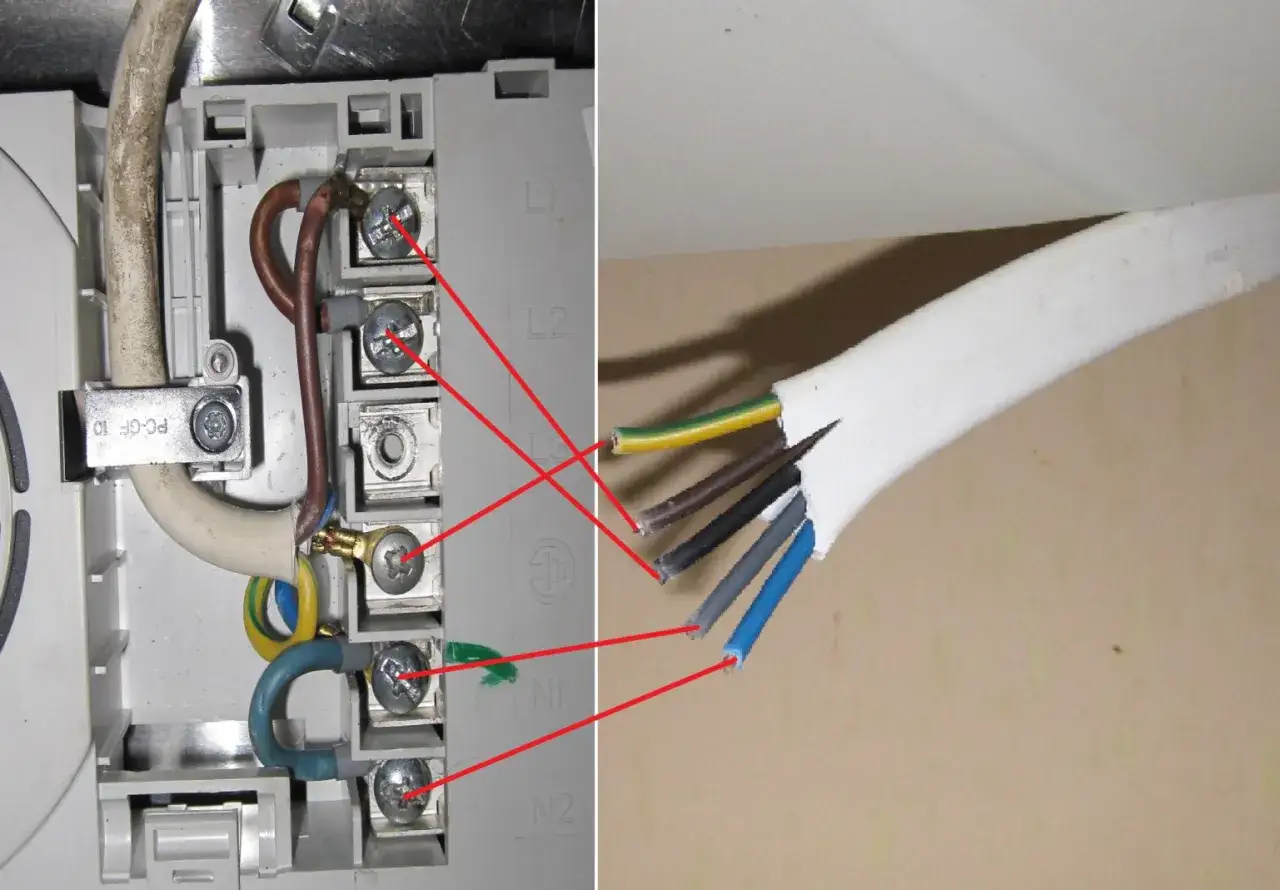

Podłączenie płyty indukcyjnej 400V: przewody fazowe L1, L2, L3 podłączone do odpowiednich zacisków. Widoczne też N i PE.

Jak czytać schemat połączeń i dobrać wariant 2N lub 3N

Najwięcej błędów bierze się z założenia, że każdy model podłącza się tak samo. Tak nie jest. Ja patrzę najpierw na oznaczenia L1, L2, L3, N i PE, a dopiero później na kolory żył, bo to schemat producenta, a nie kolor izolacji, decyduje o poprawnym podłączeniu. Mostki, czyli zworki na listwie zaciskowej, też nie są uniwersalne. W jednym modelu trzeba je zostawić, w innym zdjąć, a w kolejnym ustawić dokładnie według rysunku z instrukcji.

Wariant Co oznacza Kiedy ma sens Na co uważać
1N Jedna faza i neutralny Gdy model to dopuszcza lub instalacja nie ma trójfazowego zasilania Często wymaga ograniczenia mocy i łatwiej przeciążyć obwód
2N Dwie fazy, neutralny i ochronny Przy wielu popularnych płytach o mocy około 7,2 kW Trzeba poprawnie rozdzielić zasilanie zgodnie ze schematem
3N Trzy fazy, neutralny i ochronny Przy mocniejszych modelach i instalacji 3-fazowej Obciążenie rozkłada się najlepiej, ale tylko przy poprawnym montażu

W praktyce różnice są większe niż wygląda to na papierze. Przy 3N płyta zwykle pracuje stabilniej, bo obciążenie rozkłada się na trzy fazy, a przy 2N łatwiej zachować sensowną rezerwę mocy bez wywracania całej rozdzielni. Warto też pamiętać, że niektóre modele po błędnym podłączeniu zgłaszają od razu kod usterki, więc instalacja „na oko” rzadko kończy się dobrze. To prowadzi wprost do błędów, które widzę najczęściej po montażu.

Najczęstsze błędy po montażu i ich objawy

Według Electrolux, kody E3, E311, E312 i E313 zwykle oznaczają, że urządzenie zostało podłączone do niewłaściwego zasilania, w tym do 400 V w modelu, który tego nie oczekuje. To jeden z tych przypadków, w których nie ma sensu „testować jeszcze raz”, licząc, że płyta sama się ułoży. Jeśli instalacja jest błędna, trzeba ją najpierw odłączyć i zweryfikować.

  • Wybija bezpiecznik po uruchomieniu jednego lub kilku pól, co zwykle wskazuje na przeciążenie albo zły podział faz.
  • Płyta nie startuje mimo obecności zasilania, co może oznaczać błąd w połączeniu N lub PE.
  • Urządzenie działa tylko częściowo, na przykład ogranicza moc lub wyłącza część stref, gdy obwód jest źle rozdzielony.
  • Złącza lub przewód się nagrzewają, co jest sygnałem alarmowym, a nie normalnym objawem pracy.
  • Po montażu pojawia się komunikat błędu, którego wcześniej nie było, co bardzo często prowadzi prosto do schematu połączeń.

Ja w takich sytuacjach od razu odradzam dalsze uruchamianie sprzętu. Jeśli problem wynika z instalacji, każde kolejne włączenie tylko pogarsza sprawę, a czasem uszkadza elektronikę. Zdecydowanie lepiej wyłączyć obwód, sprawdzić schemat i wezwać fachowca niż próbować „dociągać” temat samodzielnie. Skoro wiadomo już, gdzie najczęściej pojawiają się błędy, warto od razu policzyć też realny koszt całej usługi.

Ile kosztuje taka usługa w 2026 roku

Za samo podłączenie płyty do gotowej instalacji zwykle płaci się mniej niż za pełne przerabianie obwodu. W praktyce w 2026 roku orientacyjny koszt usługi elektryka mieści się najczęściej w widełkach 150-450 zł, a przy dodatkowych pracach, takich jak doprowadzenie nowego kabla, wymiana zabezpieczeń czy uporządkowanie rozdzielnicy, cena może wzrosnąć do 500-600 zł lub więcej. Na stawkę wpływa też miasto i to, czy elektryk ma zrobić tylko samo podłączenie, czy również pomiary i uruchomienie.

Zakres prac Co zwykle obejmuje Orientacyjny koszt Czas realizacji
Gotowa instalacja 400 V Podłączenie, sprawdzenie schematu, test działania 150-450 zł Około 30-60 minut
Korekta osprzętu i połączeń Poprawa puszki, kostki, mostków lub zacisków 200-500 zł Do 1-2 godzin
Nowy obwód z rozdzielnicy Przewód, zabezpieczenia, doprowadzenie zasilania i pomiary 500-600 zł i więcej Od kilku godzin do pół dnia

Jeśli ktoś wycenia usługę wyjątkowo nisko, ja sprawdzam, co dokładnie zawiera cena. Sama „wizyta i podpięcie kabli” to nie to samo co sprawdzenie obwodu, pomiary i test pod obciążeniem. Przy sprzęcie o takiej mocy oszczędność kilkudziesięciu złotych bywa pozorna, bo później płaci się za poprawki albo za uszkodzoną płytę. Po montażu zostaje jeszcze jeden etap, który zbyt często jest pomijany, a potrafi oszczędzić sporo nerwów.

Co jeszcze sprawdzam po pierwszym uruchomieniu

Ja nie zamykam tematu po samym włączeniu płyty. Pierwsze uruchomienie to moment, w którym widać, czy instalacja jest naprawdę poprawna, czy tylko „na papierze” wygląda dobrze. Zanim uznam montaż za zakończony, patrzę na kilka prostych rzeczy, które od razu pokazują jakość wykonania.

  • Każde pole grzejne uruchamia się zgodnie z instrukcją i reaguje bez opóźnień.
  • Przy pracy kilku stref jednocześnie nie wybija zabezpieczenie i nie słychać niepokojącego brzęczenia z rozdzielnicy.
  • Przewód, kostka i puszka przyłączeniowa pozostają chłodne po kilku minutach grzania.
  • Panel nie pokazuje nowych kodów błędów, których nie było przed montażem.
  • Jeśli model ma funkcję zarządzania mocą, działa ona zgodnie z opisem, a nie przypadkowo ogranicza jedną strefę.
  • Po pracy urządzenia nie czuć zapachu nagrzanej izolacji ani tworzywa, bo to znak, że coś trzeba poprawić od razu.

Warto też zachować instrukcję i zdjęcie schematu podłączenia, bo przy późniejszym serwisie to oszczędza czas. Gdy instalacja jest stara, a płyta mocna, najrozsądniejsza decyzja bywa prosta: najpierw porządny obwód i poprawne zabezpieczenia, dopiero potem wygoda gotowania. To właśnie ten porządek robi największą różnicę między bezproblemową indukcją a sprzętem, który od pierwszego dnia zaczyna sprawiać kłopoty.

FAQ - Najczęstsze pytania

Nie, wewnętrzne moduły pracują na 230 V. Zasilanie 400 V (2N lub 3N) służy do rozdzielenia obciążenia na dwie lub trzy fazy, co zapobiega przeciążeniu instalacji i pozwala na pełne wykorzystanie mocy urządzenia.
Kody te zazwyczaj sygnalizują błąd zasilania, np. podłączenie pod niewłaściwe napięcie lub błąd w podziale faz. W takiej sytuacji należy natychmiast odłączyć urządzenie i zweryfikować poprawność instalacji ze schematem.
Tak, montaż powinien przeprowadzić elektryk z uprawnieniami SEP do 1 kV. Gwarantuje to bezpieczeństwo, poprawny dobór przekroju przewodów oraz jest często warunkiem koniecznym do zachowania gwarancji producenta.
Najczęściej stosuje się przewody o przekroju 5x2,5 mm² lub 4x2,5 mm², zależnie od mocy płyty i schematu (2N/3N). Dokładne wytyczne zawsze znajdują się w instrukcji obsługi i na tabliczce znamionowej konkretnego modelu.
