Pomiar rezystancji izolacji to jeden z najważniejszych testów bezpieczeństwa w instalacjach elektrycznych, bo pokazuje, czy przewody, połączenia i osprzęt nadal skutecznie oddzielają części czynne od obudowy oraz środowiska pracy. W praktyce ten wynik szybko ujawnia wilgoć, zabrudzenia, starzenie materiału albo błędnie podłączone odbiorniki, zanim dojdzie do awarii. Poniżej rozpisuję, jak przygotować obwód, jak dobrać napięcie testowe i jak czytać rezultat tak, żeby nie wyciągnąć fałszywych wniosków.
Najważniejsze zasady, które decydują o wiarygodnym teście
- Test wykonuje się na instalacji wyłączonej i po potwierdzeniu braku napięcia.
- Dla obwodów niskiego napięcia najczęściej stosuje się 500 V DC, a dla SELV i PELV niższe napięcie probiercze.
- Odczyt po 60 sekundach jest zwykle bardziej miarodajny niż pierwszy, chwiejny wynik.
- Warto patrzeć nie tylko na pojedynczą liczbę, ale też na trend w czasie.
- Po zakończeniu badania obwód trzeba bezpiecznie rozładować i jeszcze raz sprawdzić, czy nie ma napięcia szczątkowego.
Kiedy taki test ma sens i co naprawdę pokazuje
Ja traktuję ten pomiar nie jako formalność, ale jako szybki test stanu ochrony przeciwporażeniowej i jakości izolacji roboczej. Najczęściej robi się go przed odbiorem nowej instalacji, po modernizacji, po naprawie uszkodzonego obwodu oraz w przeglądach okresowych. To ważne, bo sama ciągłość przewodu ochronnego nie mówi jeszcze, czy przewody fazowe, neutralne i osprzęt nie mają ukrytego upływu do ziemi.
Taki test nie odpowiada na wszystkie pytania naraz. Wysoka rezystancja izolacji nie oznacza, że instalacja jest idealna pod każdym obciążeniem, ale niski wynik praktycznie zawsze jest sygnałem do dalszej diagnostyki. Ja patrzę na to tak: jeśli wartość spada, trzeba sprawdzić, czy winna jest wilgoć, zabrudzenie, uszkodzenie mechaniczne, a czasem po prostu element, który w obwodzie nie powinien w ogóle zostać podczas badania.
- Przy odbiorze nowej instalacji test potwierdza, że montaż nie wprowadził uszkodzeń izolacji.
- Po zalaniu, remoncie lub dłuższym postoju pomaga ocenić, czy obwód nadaje się do ponownego uruchomienia.
- W czasie przeglądów okresowych pokazuje, czy izolacja starzeje się równomiernie, czy zaczyna gwałtownie tracić parametry.
Zanim jednak przejdziesz do samego pomiaru, trzeba dobrze przygotować obwód, bo tu najłatwiej o wynik, który wygląda „technicznie”, ale nic nie mówi o rzeczywistym stanie instalacji.
Jak przygotować instalację, żeby wynik nie był przypadkowy
Najpierw odłączam zasilanie i sprawdzam brak napięcia na zaciskach. To nie jest drobiazg, tylko warunek bezpieczeństwa. W wielu nowoczesnych miernikach test rezystancji izolacji blokuje się, jeśli przyrząd wykryje napięcie na badanym obwodzie, zwykle powyżej 30 V AC/DC, ale nie traktuję tego jako zastępstwa dla własnej kontroli.
Potem izoluję wszystko, co może zafałszować odczyt albo zostać uszkodzone przez napięcie probiercze. Dotyczy to zwłaszcza elektroniki, zasilaczy impulsowych, falowników, sterowników PLC, UPS-ów, ładowarek i podobnych układów. Napięcie testowe może uszkodzić elementy półprzewodnikowe, więc jeśli coś nie powinno brać udziału w badaniu, odłączam to bez dyskusji.
- Wyłączam i odpinam odbiorniki, które nie mają być częścią testowanego obwodu.
- Rozpinam połączenia, które łączą badany obwód z innymi sekcjami instalacji.
- Sprawdzam, czy w obwodzie nie zostały kondensatory, filtry EMI, przepięciówki lub inne elementy, które mogą podnieść pojemność i wydłużyć stabilizację wyniku.
- Unikam badania zawilgoconych lub skroplonych elementów, bo wilgoć potrafi mocno zaniżyć odczyt.
W praktyce ważna jest też temperatura. Pomiary wykonane przy dużej wilgotności, na zimnych i mokrych przewodach albo tuż po wyjściu instalacji z nieogrzewanego pomieszczenia potrafią wyglądać gorzej niż w rzeczywistości. Dlatego porównuję wyniki wykonane w podobnych warunkach, najlepiej w okolicach temperatury pokojowej i po ustabilizowaniu obwodu. To prowadzi bezpośrednio do samej procedury, bo kolejność kroków ma tu znaczenie.
Jak wykonać badanie krok po kroku
W samym badaniu nie ma nic magicznego, ale liczy się konsekwencja. Ja zawsze zaczynam od wyboru odpowiedniego napięcia probierczego, potem podłączam przewody, uruchamiam test i czekam na stabilny odczyt. Dla instalacji niskiego napięcia najważniejszy jest wynik po około 60 sekundach, bo wtedy prądy pojemnościowe i absorpcyjne zdążą się uspokoić.
- Upewniam się, że obwód jest odłączony od zasilania i bezpieczny do pracy.
- Dobieram napięcie testowe do rodzaju obwodu i jego napięcia znamionowego.

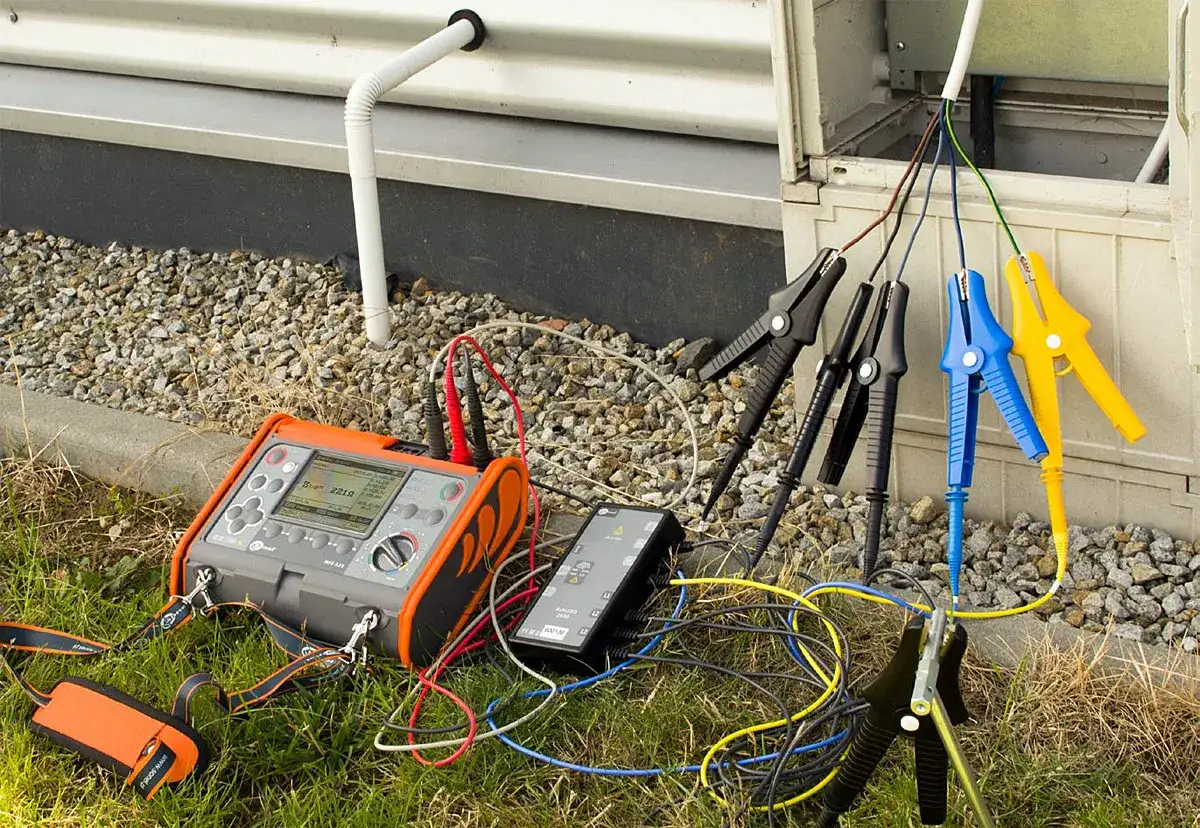

- Podłączam miernik zgodnie z układem badanej instalacji, zwykle między żyłami czynnymi a przewodem ochronnym albo między wskazanymi żyłami czynnymi.
- Uruchamiam test i obserwuję, czy wskazanie rośnie, stabilizuje się albo wyraźnie pływa.
- Zapisuję odczyt po 1 minucie, a przy bardziej wymagających badaniach także po 10 minutach.
- Po zakończeniu testu odczekuję, aż miernik rozładuje obwód, a potem jeszcze raz sprawdzam brak napięcia.
W instalacjach jednofazowych i trójfazowych układ punktów pomiarowych zależy od schematu sieci oraz tego, które żyły są wspólne, a które trzeba sprawdzić osobno. Dla mnie dobra praktyka jest prosta: nie przyspieszać badania kosztem pominięcia jednej kombinacji przewodów. Jeden ominięty odcinek potrafi ukryć lokalne uszkodzenie i stworzyć fałszywe poczucie bezpieczeństwa.
Jakie napięcie testowe i jaki próg przyjąć
To jest moment, w którym pojawia się najwięcej nieporozumień. Dla instalacji niskiego napięcia liczy się nie tylko sam wynik, ale też dopasowanie napięcia probierczego do klasy obwodu. W praktyce w Polsce stosuje się następujące wartości odniesienia.
| Rodzaj obwodu | Napięcie testowe | Minimalna wartość izolacji | Co to oznacza w praktyce |
|---|---|---|---|
| SELV i PELV | 250 V DC | 0,5 MΩ | Badanie dla obwodów bezpiecznego bardzo niskiego napięcia, z bardziej łagodnym progiem. |
| Obwody do 500 V | 500 V DC | 1,0 MΩ | Najczęstszy przypadek w instalacjach budynkowych i wielu obwodach końcowych. |
| Obwody powyżej 500 V | 1000 V DC | 1,0 MΩ | Dotyczy już instalacji o wyższych wymaganiach, gdzie dobór przyrządu ma większe znaczenie. |
Warto zapamiętać jeszcze jedną rzecz: to, że miernik pokazuje „megaomy”, nie oznacza automatycznie pełnej poprawności całego układu. Przy długich trasach kablowych, obwodach o większej pojemności albo przy elementach przeciwzakłóceniowych wynik może stabilizować się wolniej. Dlatego ja zawsze zestawiam napięcie testowe, typ obwodu i warunki pomiaru, a nie samą liczbę z wyświetlacza. Następny krok to interpretacja, bo tutaj najłatwiej o zbyt pochopne decyzje.
Jak czytać wynik i kiedy trzeba szukać przyczyny dalej
Dobry wynik zwykle utrzymuje się w zakresie megaomów lub wyżej, a w czasie jednego testu potrafi nawet lekko rosnąć, gdy maleją prądy pojemnościowe i absorpcyjne. To normalne. Jeśli natomiast odczyt jest niski, skacze, a po minucie nadal wygląda niestabilnie, nie traktuję tego jako „wadliwy miernik”, tylko jako sygnał, że trzeba sprawdzić obwód albo warunki badania.
| Objaw | Co najpierw sprawdzam | Dlaczego to ważne |
|---|---|---|
| Niski odczyt od początku | Wilgoć, zabrudzenia, uszkodzony przewód, zły punkt podłączenia | To najczęstsze źródła realnego upływu do ziemi. |
| Wynik rośnie bardzo wolno | Pojemność obwodu, długie kable, elementy filtrujące | Obwód potrzebuje więcej czasu na ustabilizowanie pomiaru. |
| Wynik wygląda dobrze, ale tylko bez odbiorników | Podłączone zasilacze, sterowniki, lampy LED, falowniki | Elektronika często zakłóca pomiar albo wymusza jego odłączenie. |
| Wyniki pogarszają się z przeglądu na przegląd | Historia obwodu i warunki środowiskowe | Powolny spadek może oznaczać normalne starzenie, ale też zbliżającą się awarię. |
Jeśli potrzebuję głębszej diagnostyki, sięgam po dodatkowe parametry, takie jak PI, czyli wskaźnik polaryzacji. To stosunek odczytu po 10 minutach do odczytu po 1 minucie. Przy prostych instalacjach zwykle nie jest konieczny, ale przy bardziej wymagających obwodach pomaga odróżnić zwykły, stabilny rozkład prądów od ukrytej degradacji izolacji. Właśnie dlatego jeden odczyt bywa dobry do odbioru, ale historia pomiarów jest lepsza do utrzymania ruchu.
Najczęstsze błędy, które psują odczyt
Ten etap widzę najczęściej pomijany, a szkoda, bo to właśnie błędy proceduralne potrafią najbardziej zniekształcić wynik. Nie trzeba mieć uszkodzonej instalacji, żeby dostać zły odczyt. Czasem wystarczy zbyt szybkie badanie albo jeden pozostawiony element elektroniczny w obwodzie.
- Badanie pod napięciem albo bez realnego potwierdzenia, że obwód jest wyłączony.
- Nieodłączenie zasilaczy, falowników, sterowników i innych układów elektronicznych.
- Pomiar zaraz po zamoczeniu, kondensacji lub myciu rozdzielnicy.
- Porównywanie wyników wykonanych przy różnych napięciach testowych, jakby były w pełni równoważne.
- Zbyt krótki czas oczekiwania na stabilizację, zwłaszcza w długich obwodach.
- Brak rozładowania po badaniu, co stwarza ryzyko przy kolejnym kontakcie z instalacją.
Ja zawsze powtarzam, że dobry wynik to nie tylko dobra liczba, ale też dobra metoda. Jeśli procedura była skrócona, wynik trzeba traktować ostrożnie, nawet wtedy, gdy na pierwszy rzut oka wygląda imponująco. Z tego powodu ostatni element układanki to dokumentowanie, bo bez niego trudno odróżnić rzeczywisty problem od jednorazowego zakłócenia.
Co warto zapisywać, żeby następny przegląd był szybszy i mądrzejszy
Największą wartość ma dla mnie nie sam pojedynczy odczyt, tylko jego kontekst. Warto zapisać datę, nazwę obwodu, zastosowane napięcie testowe, temperaturę otoczenia, czas od przyłożenia napięcia do odczytu i ewentualnie wynik PI. Taki komplet danych sprawia, że za pół roku można porównać nie tylko „czy jest dobrze”, ale też czy coś się zmienia.
Regularny pomiar rezystancji izolacji ma największy sens wtedy, gdy staje się częścią historii konkretnej instalacji. Jeden odczyt mówi, czy obwód przeszedł test, ale dopiero seria wyników pokazuje, czy izolacja starzeje się powoli, czy zaczyna gwałtownie tracić parametry. I właśnie to, w praktyce, najczęściej ratuje przed awarią wcześniej niż jakikolwiek alarm.
