Wyłącznik różnicowoprądowy (rcd) to jeden z tych elementów instalacji, które pracują w tle, ale w razie awarii robią największą różnicę. Chroni przed porażeniem, odcina obwód, gdy prąd „ucieka” inną drogą niż powinien, i uzupełnia zwykłe zabezpieczenia nadprądowe. W tym tekście pokazuję, jak działa ta ochrona, gdzie naprawdę ma znaczenie, jak dobrać typ do domu i nowoczesnych urządzeń oraz jakie błędy najczęściej obniżają bezpieczeństwo całej instalacji.
Najważniejsze rzeczy o ochronie różnicowoprądowej
- Różnicówka wykrywa brak równowagi między prądem „włączonym” i „wracającym”, więc reaguje na upływ do obudowy, ziemi albo przez człowieka.
- 30 mA to najczęstsza czułość dla ochrony dodatkowej w obwodach domowych.
- 100 mA i 300 mA spotyka się częściej przy ochronie przeciwpożarowej lub selektywnej.
- Typ A jest dziś bezpieczniejszym domyślnym wyborem niż typ AC w instalacjach z elektroniką.
- RCD nie zastępuje bezpiecznika ani wyłącznika nadprądowego, bo nie chroni przed przeciążeniem i zwarciem.
- Regularny test przyciskiem TEST ma sens tylko wtedy, gdy urządzenie jest poprawnie wpięte i dobrane do obwodu.
Jak działa wyłącznik różnicowoprądowy i co faktycznie mierzy

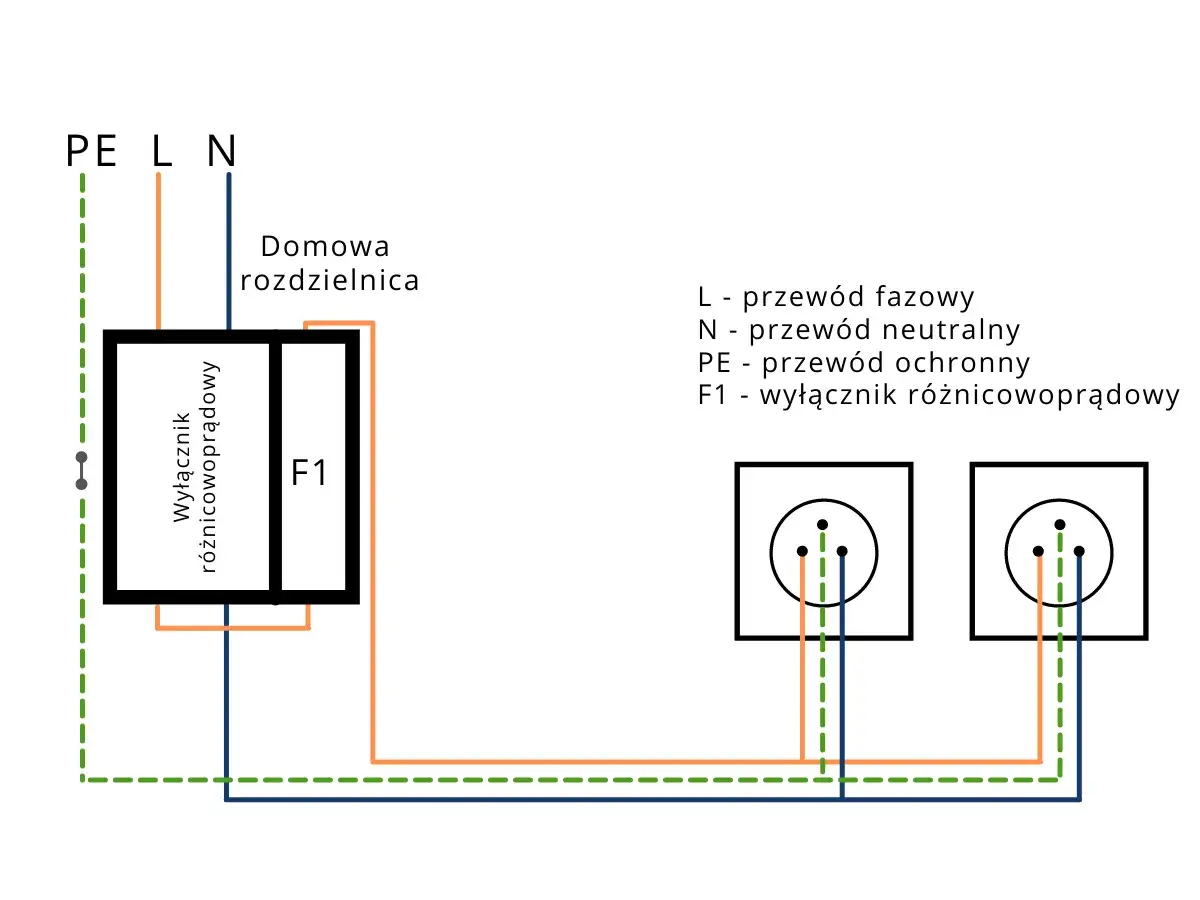

W praktyce to bardzo proste: urządzenie porównuje prąd płynący przewodem fazowym z prądem wracającym przewodem neutralnym. Jeśli obie wartości się nie zgadzają, oznacza to, że część energii „ucieka” inną drogą, na przykład przez uszkodzoną izolację, metalową obudowę sprzętu albo ciało człowieka. Taka różnica nazywa się prądem różnicowym i właśnie ona wyzwala zadziałanie ochrony.
To ważne rozróżnienie, bo zwykły bezpiecznik lub wyłącznik nadprądowy reaguje na zbyt duży prąd, a nie na mały, ale groźny upływ. Ja patrzę na te dwa zabezpieczenia jak na duet: jedno pilnuje przeciążenia i zwarcia, drugie pilnuje człowieka oraz izolacji. Dopiero razem tworzą sensowną warstwę bezpieczeństwa.| Element | Na co reaguje | Przed czym pomaga | Czego nie robi |
|---|---|---|---|
| Wyłącznik różnicowoprądowy | Na różnicę prądów między przewodami | Na porażenie i upływ do obudowy lub ziemi | Nie chroni przed przeciążeniem i zwarciem |
| Wyłącznik nadprądowy / bezpiecznik | Na zbyt duży prąd w obwodzie | Na przeciążenie i zwarcie | Nie wyłapie małego upływu, który może być niebezpieczny |
W dobrze zaprojektowanej instalacji oba elementy pracują razem, a nie konkurują ze sobą. To prowadzi do kolejnego pytania: gdzie taka ochrona ma największy sens w codziennym użytkowaniu.
Gdzie ta ochrona ma największy sens w domu i w firmie
Najbardziej oczywiste miejsca to obwody, w których rośnie ryzyko kontaktu z wilgocią, metalem i sprzętem przenośnym. Łazienka, kuchnia, pralnia, garaż, taras, ogród i gniazda zewnętrzne to klasyczne przykłady, ale na tym lista się nie kończy. W praktyce warto myśleć szerzej: każdy obwód, z którego korzystają ludzie, a nie tylko urządzenia stacjonarne, zasługuje na porządną analizę ochrony.
W nowoczesnym domu dochodzą jeszcze odbiorniki, które nie istniały w starszych projektach albo były rzadkością. Chodzi o zmywarki, indukcję, klimatyzację, pompę ciepła, ładowarkę do samochodu elektrycznego, zasilacze UPS czy rozbudowany smart home. Im więcej elektroniki i układów z przetwarzaniem energii, tym większa szansa na prądy upływu i nieoczywiste zachowanie instalacji.
- Łazienka i pralnia - wilgoć i metalowe elementy podnoszą znaczenie szybkiego odłączenia zasilania.
- Gniazda zewnętrzne - tu najłatwiej o uszkodzenie przewodu, kontakt z wodą lub pracę w trudnych warunkach.
- Kuchnia - dużo urządzeń jednocześnie oznacza więcej punktów potencjalnego upływu.
- Garaż i warsztat - elektronarzędzia, przedłużacze i metalowe obudowy to klasyczne źródła problemów.
- Pompa ciepła, fotowoltaika, EV - tu bardzo często trzeba już patrzeć nie tylko na sam fakt ochrony, ale też na typ urządzenia.
Jeśli mam wskazać jedną zasadę projektową, to brzmi ona tak: im bardziej „żywa” i złożona instalacja, tym bardziej opłaca się dzielić ją na mniejsze, logiczne sekcje. Dzięki temu jeden upływ nie wyłącza całego domu, tylko obwód, na którym faktycznie wystąpił problem. To naturalnie prowadzi do wyboru odpowiedniej czułości i typu aparatu.
Jak dobrać czułość i typ urządzenia
W domowych instalacjach najczęściej spotyka się czułość 30 mA, bo to standard kojarzony z ochroną dodatkową przed porażeniem. Gdy mówimy o ochronie przeciwpożarowej większego odcinka instalacji, w grę wchodzą zwykle 100 mA lub 300 mA, ale to już decyzja projektowa, zależna od układu sieci, selektywności i całej architektury zabezpieczeń.
| Czułość | Najczęstsze zastosowanie | Co warto wiedzieć |
|---|---|---|
| 30 mA | Ochrona osób, obwody końcowe, gniazda, łazienki, kuchnie | To najpopularniejszy wybór tam, gdzie liczy się szybkie odłączenie przy niewielkim upływie |
| 100 mA | Ochrona przeciwpożarowa, wybrane układy selektywne | Stosuje się ją wtedy, gdy ważniejsze jest ograniczenie ryzyka pożaru lub koordynacja z innymi zabezpieczeniami |
| 300 mA | Ochrona przeciwpożarowa większych odcinków instalacji | Nie jest to zamiennik ochrony osobowej; działa na wyższym poziomie i służy innemu celowi |
Równie ważny jest typ urządzenia. W bardzo prostych obwodach nadal można spotkać typ AC, ale w mojej ocenie w nowych instalacjach coraz rozsądniej jest startować od typu A. Elektronika użytkowa, zasilacze impulsowe, falowniki i urządzenia z przekształtnikami sprawiają, że typ AC bywa po prostu zbyt wąski.
| Typ | Co wykrywa | Gdzie ma sens | Praktyczna uwaga |
|---|---|---|---|
| AC | Prądy sinusoidalne przemienne | Najprostsze, mało „elektroniczne” obwody | Coraz rzadziej polecam go w nowych projektach |
| A | Prądy przemienne i pulsujące DC | Większość instalacji domowych | To najbezpieczniejszy domyślny wybór dla zwykłego mieszkania lub domu |
| F | Prądy jak w typie A oraz wybrane zakłócenia od urządzeń jednofazowych z elektroniką mocy | Wybrane urządzenia z napędami i przetwornicami | Przydaje się tam, gdzie typ A może działać zbyt nerwowo albo zbyt słabo |
| B | Także gładkie składowe DC i szerszy zakres zachowań prądu upływu | Falowniki, fotowoltaika, część ładowarek EV, UPS-y, niektóre urządzenia przemysłowe | To rozwiązanie do bardziej wymagających układów, nie do każdego obwodu w domu |

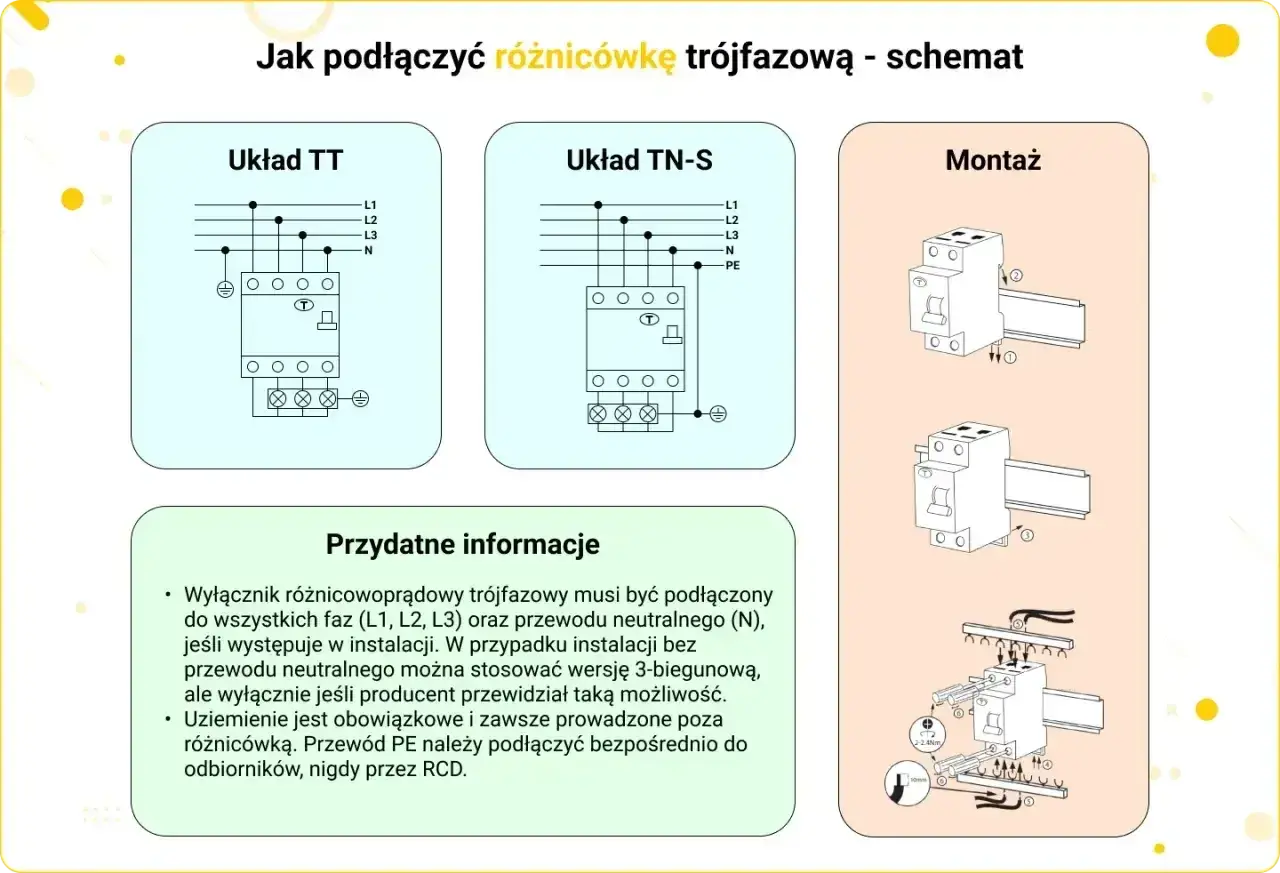

W instalacji jednofazowej zwykle stosuje się wersję 2-biegunową, a w trójfazowej 4-biegunową. W praktyce patrzę też na to, czy potrzebny jest sam aparat różnicowy, czy od razu RCBO, czyli zabezpieczenie różnicowo-nadprądowe na pojedynczy obwód. RCBO często ułatwia życie, bo ogranicza efekt „jednego wyzwolenia, które gasi pół domu”.
Po doborze typu i czułości najczęściej wychodzi jednak druga połowa problemu: montaż i eksploatacja. I właśnie tam pojawia się najwięcej błędów.
Najczęstsze błędy, które psują działanie różnicówki
Najgroźniejszy błąd to mieszanie przewodów neutralnych z różnych obwodów. Wtedy urządzenie zaczyna widzieć fałszywą różnicę prądów i wyłącza się bez realnej awarii. To nie jest „kaprys” aparatu, tylko sygnał, że instalacja została zrobiona albo przerobiona niekonsekwentnie.
Drugi klasyczny problem to upchanie zbyt wielu obwodów pod jednym zabezpieczeniem. Na papierze wygląda to taniej i prościej, ale w praktyce podbija ryzyko niepotrzebnych wyłączeń, a czasem odcina zasilanie tam, gdzie akurat nie powinno. Ja wolę układ bardziej rozdzielony, nawet jeśli oznacza to trochę wyższy koszt na starcie.
- Brak testu - przycisk TEST działa tylko wtedy, gdy ktoś go faktycznie używa i wie, co oznacza wynik.
- Łączenie neutralnych - jeden z najczęstszych powodów pozornie „losowego” wyzwalania.
- Mylenie funkcji - różnicówka nie zastąpi zabezpieczenia nadprądowego, bo ma zupełnie inne zadanie.
- Złe dobranie typu - urządzenie elektroniczne może wymagać bardziej odpornego aparatu niż typ AC.
- Ignorowanie wyzwalania - jeśli aparat regularnie wybija, trzeba szukać przyczyny, a nie tylko ponownie go załączać.
W przypadku testu fabrycznego i okresowego nie chodzi o formalność, tylko o realne sprawdzenie mechanizmu wyzwalającego. W domach najrozsądniej jest wyrobić sobie prosty nawyk i sprawdzać przycisk TEST regularnie, zgodnie z instrukcją producenta. Jeżeli urządzenie nie reaguje, nie ma sensu „wierzyć”, że zadziała w momencie awarii. Po takim wyniku trzeba wezwać elektryka i zmierzyć aparat profesjonalnym miernikiem.
To właśnie dlatego w nowoczesnej instalacji nie wystarcza sama lista aparatów w rozdzielnicy. Trzeba jeszcze uwzględnić charakter odbiorników, a tu technologia mocno namieszała.
Nowoczesne urządzenia zmieniają reguły gry
Fotowoltaika, ładowarki do aut elektrycznych, pompy ciepła, UPS-y i inteligentne zasilacze domowe potrafią generować zachowania, których starsze instalacje po prostu nie przewidywały. W takich układach znaczenie ma nie tylko sam fakt zastosowania ochrony różnicowoprądowej, ale również to, jaki prąd upływu urządzenie może wytworzyć i jaką składową ma ten upływ. To właśnie dlatego dobór „na oko” przestaje działać.
| Urządzenie | Co komplikuje dobór ochrony | Praktyczne podejście |
|---|---|---|
| Fotowoltaika | Falowniki i możliwość pojawienia się składowej DC | Sprawdza się wymagania producenta i rozważa typ B albo rozwiązanie dopuszczone przez dokumentację urządzenia |
| Ładowarka EV | Elektronika mocy, duża zmienność obciążenia, możliwy upływ DC | Często potrzebny jest typ A, F albo B, zależnie od wallboxa i jego wbudowanej ochrony |
| Pompa ciepła i klimatyzacja | Sprężarki, falowniki i rozruch elektroniczny | Warto unikać wspólnego wrzucania ich z wieloma innymi obwodami pod jedno zabezpieczenie |
| UPS i serwerownia domowa | Stały pobór, zakłócenia i wrażliwość na nieplanowane wyłączenia | Tu szczególnie przydaje się podział na osobne obwody i sensowne testy po montażu |
Najważniejsza praktyczna zasada brzmi: jeśli producent urządzenia wskazuje konkretny typ ochrony, to ta wskazówka ma pierwszeństwo przed „uniwersalnymi” poradami z internetu. Część ładowarek ma własną detekcję 6 mA DC, co może pozwolić zastosować typ A po stronie zasilania, ale tylko wtedy, gdy dokumentacja urządzenia wyraźnie to przewiduje. W rozwiązaniach z większą elektroniką oszczędność na niewłaściwym aparacie bywa pozorna, bo kończy się albo fałszywymi wyłączeniami, albo gorszą ochroną.
Jeżeli masz już instalację lub właśnie ją odbierasz, warto sprawdzić kilka rzeczy od razu, zamiast zakładać, że wszystko „na pewno jest dobrze”.
Co sprawdzić przed odbiorem instalacji, żeby nie żałować później
Na końcu zawsze patrzę na rzeczy bardzo przyziemne, bo to one najczęściej decydują o bezpieczeństwie. Dobrze dobrane urządzenie, poprawny podział obwodów i sensowny test robią większą różnicę niż najbardziej efektowna rozdzielnica. Jeśli chcesz mieć spokój, potraktuj poniższą listę jak krótką kontrolę jakości.
- Czy obwody o podwyższonym ryzyku, takie jak łazienka, ogród, pralnia i gniazda zewnętrzne, mają właściwą ochronę?
- Czy neutralne przewody nie są pomieszane między różnymi zabezpieczeniami?
- Czy typ aparatu pasuje do urządzeń z elektroniką, falownikami i napędami?
- Czy przycisk TEST rzeczywiście wyłącza obwód i można go bez problemu ponownie załączyć?
- Czy w protokole pomiarowym są wyniki czasu i prądu zadziałania, a nie tylko ogólna adnotacja „sprawne”?
- Czy kluczowe obwody nie są zgrupowane tak ciasno, że jeden upływ wyłącza pół domu?
Jeśli mam zostawić jedną praktyczną myśl, to tę: bezpieczeństwo instalacji zaczyna się od właściwego doboru, a kończy na regularnej kontroli. Dobrze dobrana ochrona różnicowoprądowa działa latami bez zwracania na siebie uwagi; źle dobrana daje tylko złudzenie spokoju albo irytujące, pozorne awarie. W nowoczesnym domu to różnica, której nie warto lekceważyć.
