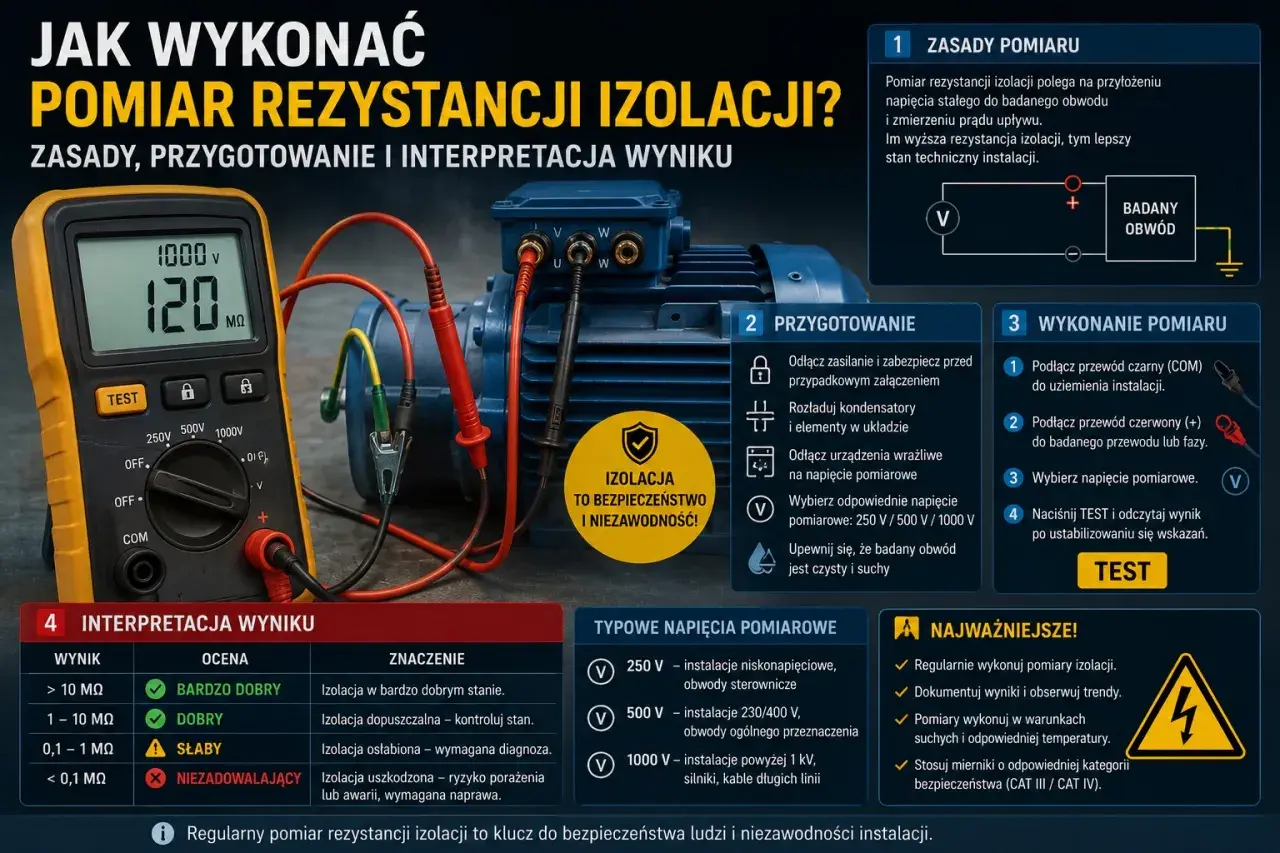

Pomiar rezystancji izolacji silnika elektrycznego za pomocą miernika. Wynik 120 MΩ oznacza bardzo dobry stan izolacji.

Dobry pomiar uziomu nie sprowadza się do odczytu jednej liczby z miernika. Liczy się metoda, warunki w gruncie, układ instalacji i to, czy wynik da się obronić w protokole oraz w praktyce eksploatacyjnej. W tym tekście rozkładam temat na czynniki pierwsze: pokazuję, jak w praktyce wygląda pomiar rezystancji uziemienia, kiedy wybrać konkretną technikę i jak nie zepsuć wyniku już na etapie przygotowania.

Najważniejsze rzeczy o badaniu uziomu, zanim wyjdziesz w teren

  • Rezystancja uziemienia mówi, jak łatwo prąd „ucieka” do gruntu, ale sama nie opisuje całego bezpieczeństwa instalacji.
  • Najczęściej stosuje się metodę 3-przewodową, 4-przewodową, wariant z cęgami albo pomiar dwucęgowy.
  • Na wynik mocno wpływają rozstaw sond, wilgotność gruntu, zakłócenia i połączenia równoległe w obiekcie.
  • W układzie TN i TT ten sam wynik może mieć zupełnie inne znaczenie, więc nie da się ocenić uziomu „na oko”.
  • Najbardziej wiarygodny odczyt to taki, który po przesunięciu sond i ponownym pomiarze pozostaje stabilny.

Co naprawdę pokazuje wynik i czego od niego nie oczekiwać

Rezystancja uziemienia opisuje opór, jaki grunt stawia przepływowi prądu z instalacji do ziemi. W praktyce przekłada się to na to, jak dobrze uziom odprowadza prądy uszkodzeniowe, zakłóceniowe albo udarowe i jak wysoki może być potencjał dotykowy w razie awarii. To ważny parametr bezpieczeństwa, ale nie jedyny - przy ocenie instalacji trzeba jeszcze brać pod uwagę układ sieci, zabezpieczenia i ciągłość połączeń ochronnych.

Ja zawsze rozdzielam dwie rzeczy: sam uziom i całą drogę, którą prąd ma wrócić do źródła. W praktyce odnoszę to do wymagań konkretnej instalacji, najczęściej opisywanych przez PN-HD 60364-6, a przy ochronie odgromowej także przez PN-EN 62305-3. W sieciach TN znaczenie ma przede wszystkim pętla zwarcia i przewód ochronny, a w TT rola uziomu jest dużo bardziej bezpośrednia. Z kolei w instalacjach odgromowych liczy się nie tylko wartość rezystancji, ale też zachowanie układu przy prądzie udarowym, więc jedna liczba nie zamyka tematu.

Jeśli zrozumiesz ten punkt, dalsza część staje się prostsza: najpierw wybierasz metodę, potem sprawdzasz warunki, a dopiero na końcu interpretujesz wynik. To właśnie na tym etapie najłatwiej uniknąć fałszywego poczucia, że „wszystko jest dobrze”, choć pomiar został wykonany niepoprawnie.

schemat pomiaru uziomu metoda 3p sonda prądowa sonda napięciowa

Jaką metodę wybrać, żeby wynik miał sens

W praktyce nie ma jednej techniki dla każdego obiektu. Ja traktuję dobór metody jak wybór narzędzia do konkretnej pracy: inne rozwiązanie sprawdzi się przy małym uziomie w domu jednorodzinnym, inne przy rozległej instalacji przemysłowej, a jeszcze inne tam, gdzie nie wolno wyłączać obiektu na czas badań.

Metoda Kiedy ma sens Zalety Ograniczenia
3-przewodowa Typowy pomiar pojedynczego uziomu, gdy można użyć sond pomocniczych Prosta, powszechna i dobrze sprawdzona w terenie Wymaga dobrego rozstawu elektrod i poprawnego ustawienia sond
4-przewodowa Gdy chcesz ograniczyć wpływ przewodu pomiarowego na odczyt Dokładniejsza przy dłuższych połączeniach i w bardziej wymagających warunkach Nadal wymaga sond pomocniczych i starannego przygotowania stanowiska
3-przewodowa z cęgami Uziemienia wielokrotne, gdy nie chcesz rozłączać połączeń kontrolnych Szybsza, mniej inwazyjna, wygodna przy eksploatacji obiektów Nie działa poprawnie w każdym układzie równoległym
Dwucęgowa Rozległe układy uziemień, gdy nie da się wbić sond w grunt Nie wymaga sond pomocniczych i pozwala pracować bez rozpinania instalacji Wynik dotyczy całego układu, a nie zawsze pojedynczego uziomu

Najbardziej klasyczna pozostaje metoda spadku potencjału, czyli pomiar z sondą prądową i sondą napięciową. Dwie ciche pułapki pojawiają się tu od razu: zbyt mała odległość między elektrodami oraz błędne założenie, że jeden odczyt wystarczy do oceny całego uziomu. Dlatego przy rozległych instalacjach powtarzalność wyniku jest równie ważna jak sam odczyt.

Jeśli mam wybrać jedną zasadę praktyczną, to brzmi ona tak: najpierw sprawdzam, czy metoda pasuje do topologii instalacji, a dopiero potem patrzę na wartość liczbową. W przeciwnym razie łatwo dostać wynik, który wygląda wiarygodnie tylko na ekranie miernika.

Jak wykonać badanie krok po kroku

Dobrze wykonany pomiar zaczyna się jeszcze przed wbiciem sond. Trzeba ustalić, czy badany uziom można czasowo odłączyć, czy instalacja ma połączenia równoległe, oraz czy w pobliżu nie ma elementów metalowych, które mogą zafałszować odczyt. W praktyce to właśnie przygotowanie zajmuje najwięcej czasu i decyduje o jakości wyniku.

  1. Określ typ uziomu i zdecyduj, czy potrzebujesz metody technicznej, czy bezsondowej.
  2. Jeśli metoda tego wymaga, odłącz badany uziom od instalacji zgodnie z procedurą obiektu.
  3. Ustaw sondy pomocnicze w jednej linii z badanym uziomem, możliwie daleko od jego strefy wpływu.
  4. Przyjmij taki rozstaw, aby sonda napięciowa znalazła się poza obszarem potencjału zakłócającego; w praktyce często oznacza to co najmniej około 20 m odstępu przy klasycznych pomiarach terenowych.
  5. Wykonaj odczyt, a potem przesuń sondę napięciową lub pomocniczą i sprawdź, czy wynik pozostaje podobny.
  6. Jeśli odczyt „pływa”, zmień położenie elektrod i powtórz pomiar, aż uzyskasz stabilną wartość.

W czasie samego badania używa się prądu przemiennego, bo grunt ma charakter elektrolityczny, a prąd stały szybciej prowadziłby do zafałszowań. To drobny detal, ale bardzo ważny: dzięki temu miernik ocenia zachowanie układu w sposób bliższy rzeczywistym warunkom pracy.

Ja lubię w tym miejscu zrobić jeszcze jedną kontrolę: po pierwszym odczycie przesuwam sondę o kilka metrów i sprawdzam, czy wynik nie zmienia się wyraźnie. Jeśli zmienia się mocno, nie ufam pierwszemu pomiarowi. To prosty test, który często oszczędza późniejszych sporów o protokół.

najczęstsze błędy przy pomiarze uziemienia sondy pomocnicze

Najczęstsze błędy, które fałszują wynik

W terenie błędy są zwykle bardziej prozaiczne niż sama teoria. Nie chodzi o skomplikowane zjawiska, tylko o źle ustawione sondy, nieodłączone połączenia albo pośpiech. Z doświadczenia wiem, że właśnie te „małe” niedopatrzenia najczęściej psują cały wynik.

  • Sonda prądowa wbita zbyt blisko badanego uziomu - wtedy strefy potencjałów nachodzą na siebie i wynik wychodzi zbyt optymistyczny.
  • Pomiar na mokrym albo bardzo zanieczyszczonym gruncie bez powtórzenia w innym punkcie - odczyt może wyglądać dobrze tylko lokalnie.
  • Sondy ustawione nad podziemnymi elementami metalowymi, kablami albo rurami - grunt przestaje być jednorodny.
  • Zostawienie równoległych połączeń, gdy metoda wymaga rozłączenia układu - wtedy mierzysz część całej instalacji, a nie konkretny uziom.
  • Za duży wpływ przewodu pomiarowego przy dłuższych odcinkach - szczególnie wtedy, gdy używasz nie tej techniki, co trzeba.
  • Brak sprawdzenia napięć zakłócających i pracy urządzeń w pobliżu - w obiektach czynnych to potrafi przesunąć odczyt bardziej, niż się zwykle zakłada.

Warto też pamiętać o sezonowości. Zimą, przy zamarzniętym gruncie albo po długiej suszy, rezystancja uziemienia może wyjść wyższa niż po okresie wilgotnym. To nie znaczy automatycznie, że instalacja nagle stała się zła - często oznacza po prostu inne warunki pomiaru. Dlatego przy odbiorach i przeglądach liczy się nie tylko liczba, ale też moment wykonania badania.

Ten etap prowadzi naturalnie do pytania ważniejszego niż sam błąd pomiarowy: jak właściwie ocenić wynik, żeby nie wyciągać pochopnych wniosków.

Jak interpretować wynik w zależności od układu sieci

Tu najczęściej pojawia się nieporozumienie. Jedna osoba patrzy na wynik i mówi, że „jest dobrze, bo jest nisko”, a druga pyta, czy na pewno chodzi o ten sam typ instalacji. Obie mogą mieć częściowo rację, ale bez kontekstu taka ocena jest po prostu za uboga.

Sytuacja Jak patrzę na wynik Co robię dalej
Układ TN Sam uziom nie zamyka tu całej ochrony, więc badanie trzeba czytać razem z impedancją pętli zwarcia i ciągłością PE Sprawdzam warunki samoczynnego wyłączenia zasilania
Układ TT Rezystancja uziomu ma duże znaczenie dla działania zabezpieczeń, zwłaszcza RCD Weryfikuję, czy układ ochrony spełnia założenia projektu
Instalacja odgromowa Liczy się nie tylko niska wartość, ale też sposób odprowadzenia udaru i geometria całego systemu Oceniam uziemienie jako część większego układu, nie jako odosobniony punkt
Uziemienie wielokrotne Wynik może odzwierciedlać zachowanie całej sieci połączeń, a nie jednego elementu Sprawdzam topologię połączeń i możliwość separacji obwodów

W praktyce nie szukam jednej „magicznej” liczby dla wszystkich obiektów. Dla jednych instalacji ważniejsze jest spełnienie warunków ochrony przeciwporażeniowej, dla innych odporność na prądy udarowe, a jeszcze gdzie indziej stabilność pracy systemu wyrównawczego. Właśnie dlatego wynik zawsze trzeba czytać razem z przeznaczeniem uziomu.

Jeżeli odczyt jest zbyt wysoki, nie zaczynam od automatycznego dokładania kolejnych prętów. Najpierw sprawdzam grunt, długość i liczbę elektrod, ich wzajemne położenie oraz to, czy problem nie wynika po prostu z nieprawidłowej metody. Czasem lepiej zmienić geometrię uziomu niż „gonić” za jedną wartością liczbą dodatkowych elementów.

W nowym projekcie przydaje się jeszcze jeden test: rezystywność gruntu. To osobne badanie, które pomaga dobrać liczbę i długość elektrod jeszcze zanim powstanie instalacja. Jeśli tego nie zrobisz, możesz dowiedzieć się o słabym gruncie dopiero wtedy, gdy na budowie zostaje już tylko kosztowna korekta.

Co zapisać w protokole i jak przygotować się do kolejnego badania

Sam wynik bez kontekstu jest mało użyteczny. Dobry protokół powinien pozwolić wrócić do tego samego obiektu za rok i odtworzyć warunki badania możliwie dokładnie. Ja traktuję dokumentację nie jak formalność, tylko jak część pomiaru.

  • typ uziomu i opis miejsca pomiaru,
  • użyta metoda oraz układ elektrod,
  • odległości między sondami i badanym uziomem,
  • model miernika i data jego sprawdzenia,
  • warunki terenowe, na przykład wilgotność gruntu lub opady,
  • wartości odczytane po kolejnych próbach, nie tylko jeden końcowy wynik,
  • uwagi o zakłóceniach, rozłączeniach i połączeniach równoległych.

To wszystko brzmi jak dużo papierologii, ale w praktyce oszczędza czas. Jeżeli kolejne badanie wykaże zmianę, można szybko sprawdzić, czy winne były warunki gruntowe, inny punkt pomiaru, czy realny spadek jakości uziemienia. Taka dokumentacja jest też szczególnie cenna przy obiektach, które pracują bez przerwy albo mają wiele połączeń z instalacjami teletechnicznymi i odgromowymi.

Gdybym miał zostawić tylko jedną praktyczną wskazówkę, powiedziałbym tak: nie ufaj pierwszemu odczytowi, jeśli nie potwierdzasz go drugim pomiarem w zmienionym układzie sond. To najprostszy sposób, żeby odróżnić rzeczywisty wynik od przypadkowego zafałszowania. A jeśli instalacja jest rozległa, wielokrotna albo pracuje w obiekcie krytycznym, lepiej od razu założyć powtarzalność, pełny protokół i metodę dopasowaną do topologii, a nie do wygody chwili.

FAQ - Najczęstsze pytania

Najczęściej stosuje się metody 3-przewodową i 4-przewodową (spadku potencjału), a także pomiary z cęgami (3-przewodowy z cęgami lub dwucęgowy) w przypadku uziemień wielokrotnych lub gdy nie można rozłączać instalacji.
Na dokładność wpływa rozstaw sond, wilgotność i jednorodność gruntu, obecność podziemnych elementów metalowych, zakłócenia elektryczne oraz poprawność połączeń pomiarowych. Należy unikać zbyt bliskiego wbijania sond.
Pierwszy odczyt może być zafałszowany przez chwilowe warunki lub błędy w ustawieniu sond. Zawsze należy przesunąć sondę napięciową lub prądową i powtórzyć pomiar, aby uzyskać stabilny i wiarygodny wynik.
Interpretacja zależy od układu sieci (TN, TT) i przeznaczenia uziomu (ochrona przeciwporażeniowa, odgromowa). W układzie TN ważna jest pętla zwarcia, w TT rezystancja uziomu ma kluczowe znaczenie dla RCD. Zawsze czytaj wynik w kontekście.
Protokół powinien zawierać typ uziomu, użytą metodę, układ elektrod, odległości, model miernika, warunki terenowe, odczytane wartości (nie tylko końcowy wynik) oraz uwagi o zakłóceniach. To pozwala na odtworzenie warunków badania.
