Najkrócej: cztery diody, pełnookresowe prostowanie i obowiązkowy filtr za wyjściem
- Układ wykorzystuje obie połówki sinusoidy, więc daje wyższą użyteczność niż prostowanie jednopołówkowe.
- W każdej chwili przewodzą dwie diody, dlatego trzeba uwzględnić spadek napięcia i straty mocy.
- Na wyjściu dostajesz napięcie pulsujące, a nie idealne DC, więc zwykle potrzebny jest kondensator filtrujący.
- Przy 50 Hz tętnienia po prostowaniu pełnookresowym mają zwykle 100 Hz, co ułatwia wygładzanie.
- Dobór mostka zależy głównie od prądu, napięcia wstecznego, chłodzenia i rodzaju diod.
- To rozwiązanie nadal ma sens w klasycznych zasilaczach liniowych, ładowarkach i prostych układach warsztatowych.
Jak działa prostowanie pełnookresowe

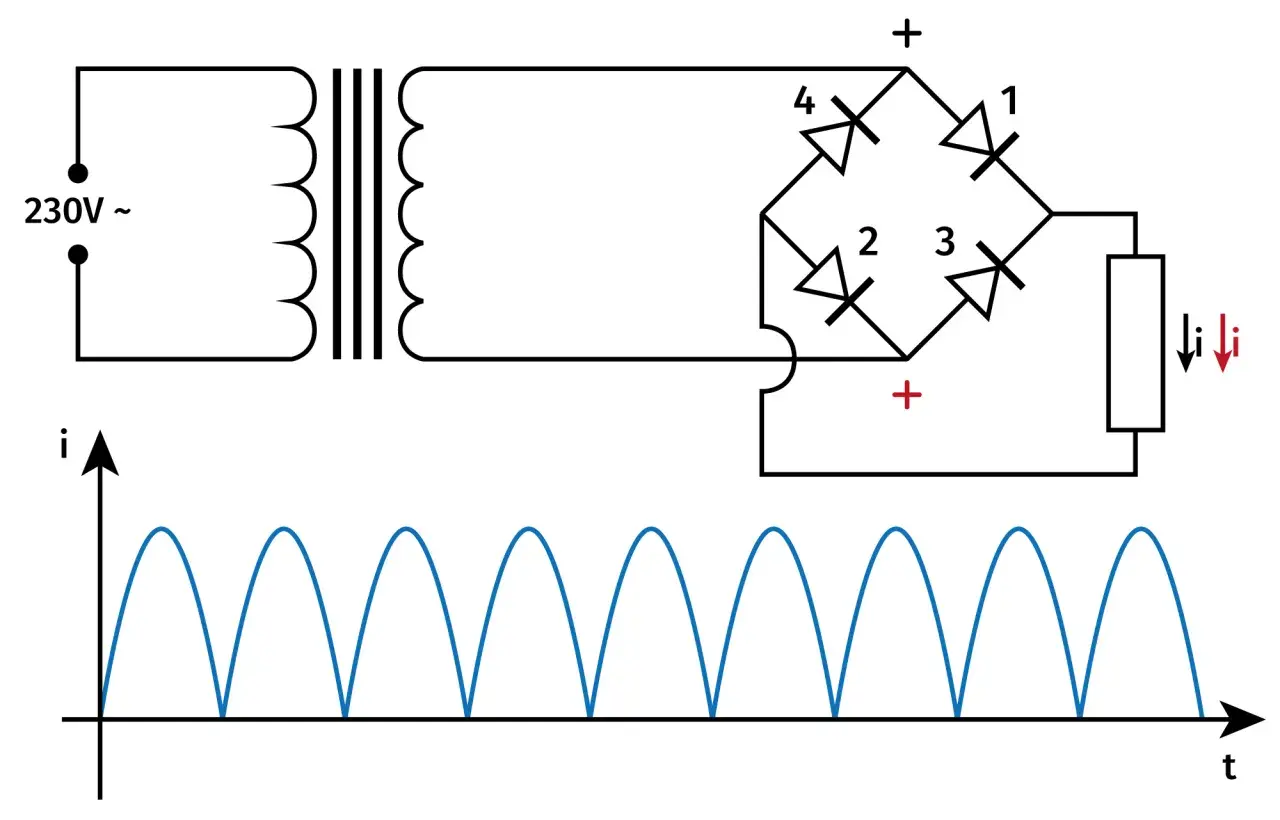

Najprościej mówiąc, układ Graetza odwraca „ujemną” połówkę napięcia tak, aby na wyjściu prąd płynął zawsze w tę samą stronę. W dodatnim półokresie przewodzą dwie z czterech diod, a w ujemnym ich para zamienia się rolami. Dzięki temu obie połówki sinusoidy pracują na rzecz obciążenia, zamiast być tracone jak w prostowniku jednopołówkowym.To właśnie jest jego największa zaleta: lepsze wykorzystanie transformatora i mniejsze tętnienia. Przy sieci 50 Hz po prostowaniu pełnookresowym dostajesz impulsy o częstotliwości 100 Hz, więc filtr wygładzający ma łatwiejsze zadanie. W praktyce różnica jest odczuwalna od razu, zwłaszcza wtedy, gdy zasilasz układy wrażliwe na spadki napięcia lub chcesz uzyskać stabilniejsze DC przed regulatorem liniowym.
Warto też pamiętać o jednym szczególe, który początkujący często pomijają: na wyjściu nie pojawia się „idealny prąd stały”, tylko napięcie pulsujące. Dopiero filtr i ewentualny stabilizator robią z tego użyteczne zasilanie dla elektroniki. To prowadzi naturalnie do pytania, z czego taki układ najlepiej zbudować.
Z czego składa się układ i jak dobrać diody
W wersji klasycznej potrzebujesz czterech diod prostowniczych połączonych w mostek, ale w praktyce bardzo często stosuje się też gotowy moduł w jednej obudowie. Taki wybór upraszcza montaż, poprawia powtarzalność i zmniejsza ryzyko pomyłki przy lutowaniu. Jeśli buduję prosty zasilacz warsztatowy, zwykle zaczynam właśnie od pytania, czy wygodniejszy będzie scalony mostek, czy cztery osobne elementy na płytce.
| Parametr | Na co patrzeć | Praktyczna wskazówka |
|---|---|---|
| Prąd znamionowy | Średni i szczytowy prąd obciążenia | Dobierz zapas co najmniej 30-50%, a przy dużym kondensatorze filtrującym jeszcze więcej. |
| Napięcie wsteczne | VRRM, czyli maksymalne napięcie blokowania | Dla wtórnego 12 V AC zwykle wybiera się element z dużym zapasem, często 50-100 V lub więcej. |
| Spadek napięcia | Vf na jednej diodzie | W każdej chwili przewodzą dwie diody, więc strata na krzemie to zwykle około 1,2-1,6 V. |
| Obudowa i chłodzenie | Możliwość odprowadzenia ciepła | Przy większym prądzie nie lekceważ temperatury obudowy i miejsca na płytce. |
| Typ diody | Krzemowa, Schottky, szybka | Schottky ma mniejszy spadek napięcia, ale zwykle mniejszy margines napięcia wstecznego i większy prąd upływu. |
Jeśli chodzi o napięcie wyjściowe, najważniejsze jest rozróżnienie między wartością skuteczną AC a szczytem sinusoidy. Transformator 12 V AC daje po stronie wtórnej około 17 V szczytowo, a po odjęciu spadku na dwóch diodach zostaje mniej więcej 15-16 V bez obciążenia, jeszcze przed filtrem i bez uwzględnienia spadków pod prądem. To dlatego zasilacz „na 12 V AC” nie daje magicznie 12 V DC na wyjściu.
W niskonapięciowych układach różnica między diodą krzemową a Schottky bywa ważna. Przy 5 V lub 9 V każdy ułamek wolta ma znaczenie, więc mniejszy spadek napięcia potrafi zdecydować, czy układ będzie działał stabilnie. Z drugiej strony diody Schottky nie są uniwersalnym rozwiązaniem do wszystkiego, bo trzeba pilnować ich parametrów wstecznych i temperatury. To prowadzi do porównania z innymi prostownikami.
Kiedy mostek prostowniczy wygrywa z innymi układami
Najczęściej porównuję go z prostownikiem jednopołówkowym i z układem z odczepem środkowym transformatora. Każde z tych rozwiązań ma sens, ale w innych warunkach. Jeśli potrzebujesz prostoty i dobrego wykorzystania uzwojenia, mostek zwykle wygrywa. Jeśli priorytetem jest minimalna liczba diod, prostownik jednopołówkowy bywa prostszy, ale jego parametry są po prostu słabsze.| Układ | Zalety | Wady | Kiedy ma sens |
|---|---|---|---|
| Jednopołówkowy | Najprostszy, tani | Duże tętnienia, słabe wykorzystanie transformatora | Bardzo proste aplikacje, małe obciążenia, niska jakość zasilania nie jest krytyczna |
| Mostkowy | Pełnookresowe prostowanie, brak odczepu środkowego | Spadek na dwóch diodach, więcej elementów niż w układzie jednopołówkowym | Najbardziej uniwersalne zasilacze liniowe i wiele prostych urządzeń sieciowych |
| Z odczepem środkowym | Mniej diod przewodzi w każdej chwili | Wymaga specjalnego transformatora | Gdy masz już taki transformator albo projekt wymaga tej topologii |
W praktyce mostek prostowniczy wygrywa tam, gdzie liczy się rozsądny kompromis między kosztami, prostotą i jakością napięcia. Nie jest idealny, bo zawsze zabiera trochę napięcia na diodach, ale w zamian nie wymaga odczepu środkowego i daje pełne wykorzystanie obu połówek przebiegu. To właśnie dlatego w klasycznych zasilaczach liniowych spotyka się go tak często.
Jeżeli projekt ma pracować z niskim napięciem i dużym prądem, zaczyna się liczyć każdy spadek. Wtedy wybór między krzemem a Schottky, a także decyzja o chłodzeniu, staje się istotniejsza niż sam schemat połączeń. Gdy to już jest jasne, trzeba zająć się tym, co za mostkiem dzieje się najczęściej: wygładzaniem.
Filtr wygładzający decyduje o jakości napięcia
Za mostkiem zwykle pojawia się kondensator elektrolityczny, który magazynuje energię między kolejnymi impulsami. To on zmniejsza tętnienia i sprawia, że napięcie wygląda bardziej jak DC niż jak poszarpany przebieg. Bez niego prostowanie bywa tylko połowicznym sukcesem, szczególnie gdy obciążenie pobiera stały prąd.
Do szybkiego szacowania pojemności dobrze sprawdza się prosty wzór: C ≈ I / (f × ΔV), gdzie I to prąd obciążenia, f to częstotliwość tętnień, a ΔV to dopuszczalne tętnienia. Dla sieci 50 Hz po prostowaniu pełnookresowym przyjmujesz zwykle 100 Hz. To daje bardzo konkretne wyniki: przy 1 A i dopuszczalnym tętnieniu 1 V wychodzi około 10 000 µF, a przy 0,5 A i 2 V wychodzi około 2500 µF.
| Prąd obciążenia | Dopuszczalne tętnienia | Orientacyjna pojemność |
|---|---|---|
| 0,2 A | 1 V | około 2200 µF |
| 0,5 A | 2 V | około 2500 µF |
| 1 A | 1 V | około 10 000 µF |
| 2 A | 2 V | około 10 000 µF |
Nie wolno też patrzeć wyłącznie na pojemność. Kondensator powinien mieć odpowiednie napięcie pracy, najlepiej z wyraźnym zapasem względem napięcia szczytowego. W praktyce przy wtórnym 12 V AC często wybiera się 25 V, a przy wyższych napięciach odpowiednio więcej. Do tego dochodzi ESR, czyli rezystancja szeregowa kondensatora, która wpływa na grzanie i zachowanie przy tętnieniach. W mocniejszych zasilaczach to już nie detal, tylko realny parametr pracy.
Połączenie mostka z filtrem robi z prostownika narzędzie do zasilania kolejnych stopni układu. Ale właśnie na tym etapie pojawia się najwięcej błędów montażowych i projektowych, więc warto je nazwać wprost.
Najczęstsze błędy, które powodują spadek napięcia albo grzanie
Z mojego doświadczenia problemy rzadko wynikają z samej idei układu. Zwykle winne są szczegóły: zbyt mały zapas prądowy, pomylone wyprowadzenia, za słabe chłodzenie albo zbyt optymistyczne założenia co do napięcia na wyjściu. Mostek prostowniczy jest prosty, ale nie wybacza nieuwagi.
- Za mały prąd znamionowy diod lub gotowego mostka, co kończy się przegrzewaniem przy obciążeniu szczytowym.
- Ignorowanie spadku na dwóch diodach, przez co napięcie po prostowaniu okazuje się niższe, niż zakładano.
- Dobór kondensatora tylko „na oko”, bez policzenia tętnień i prądu obciążenia.
- Brak zapasu napięcia wstecznego, szczególnie gdy transformator ma wyższe napięcie niż typowe 12 V AC.
- Pomijanie chłodzenia przy większym prądzie, co podnosi temperaturę diod i skraca ich żywotność.
- Pomylenie wejścia AC z wyjściem DC albo odwrócenie polaryzacji kondensatora elektrolitycznego.
- Łączenie układu bez izolacji od sieci, choć mostek sam w sobie nie zastępuje transformatora ani przetwornicy separującej.
Jest jeszcze jedna rzecz, o której łatwo zapomnieć: duży kondensator za mostkiem zwiększa prąd udarowy przy włączaniu. Dla układu oznacza to chwilowo bardzo ciężką pracę diod, dlatego w mocniejszych zasilaczach warto sprawdzić prąd szczytowy i ewentualnie zadbać o ograniczenie rozruchu. To szczegół, ale w praktyce potrafi zdecydować o trwałości całego zasilacza.
Gdy te pułapki są już opanowane, zostaje pytanie najważniejsze dla osoby budującej układ od podstaw: kiedy takie rozwiązanie nadal ma sens, a kiedy lepiej sięgnąć po inną topologię.
Kiedy ten układ ma sens, a kiedy lepiej wybrać coś innego
Mostek prostowniczy wciąż jest bardzo dobrym wyborem w klasycznych zasilaczach liniowych, prostych ładowarkach, układach warsztatowych, modułach audio i w wielu urządzeniach, w których liczy się niezawodność oraz łatwość serwisowania. Lubię go za przewidywalność: jeśli dobrze policzysz napięcie, prąd i filtr, układ zachowuje się dokładnie tak, jak powinien. To nie jest rozwiązanie efektowne, ale jest uczciwe technicznie.
Z drugiej strony nie każdy projekt potrzebuje takiego prostowania. Gdy liczy się wysoka sprawność, mały rozmiar albo bardzo niskie napięcie wejściowe, często lepiej sprawdza się nowocześniejsza architektura z przetwornicą impulsową albo prostowanie z użyciem diod o mniejszym spadku. W praktyce to zawsze jest kompromis między stratami, kosztem, termiką i wygodą montażu.
Jeśli miałbym zostawić jedną rzecz do zapamiętania, powiedziałbym tak: sam mostek nie robi jeszcze zasilacza. Robi porządek z kierunkiem prądu, ale dopiero filtr, zapas napięcia i poprawny dobór elementów decydują, czy układ będzie działał stabilnie. I właśnie dlatego ten prosty blok wciąż jest tak ważny w elektronice, mimo że wokół niego zmieniło się prawie wszystko.
