Symbol kondensatora wygląda skromnie, ale w praktyce potrafi powiedzieć zaskakująco dużo: jaki to typ elementu, czy ma polaryzację, a czasem nawet jakich błędów trzeba uniknąć przy montażu albo naprawie. W tym artykule rozbieram ten znak na proste elementy, pokazuję najważniejsze warianty i podpowiadam, jak czytać oznaczenia obok niego bez zgadywania. To krótka, ale konkretna ściąga dla każdego, kto pracuje ze schematami elektronicznymi.
Najważniejsze rzeczy do zapamiętania
- Dwie równoległe kreski zwykle oznaczają kondensator niespolaryzowany.
- Jedna kreska prosta i jedna wygięta wskazują na kondensator spolaryzowany, najczęściej elektrolityczny.
- Strzałka na symbolu oznacza wersję zmienną albo trymer.
- Sam symbol nie mówi wszystkiego o pojemności, napięciu pracy, ESR ani tolerancji.
- W starszych schematach można spotkać inne warianty zapisu, więc zawsze liczy się też opis elementu.
Co właściwie pokazuje symbol kondensatora
Ja patrzę na symbol kondensatora przede wszystkim jak na skrót myślowy. Schemat nie pokazuje fizycznego wyglądu elementu, tylko jego rolę w układzie: magazynowanie ładunku, współpracę z prądem zmiennym i blokowanie składowej stałej w określonych miejscach obwodu. W praktyce symbol ma powiedzieć: „tu siedzi element pojemnościowy”, a nie „tu jest dokładnie taki sam kondensator jak na zdjęciu z katalogu”.
W nowoczesnych schematach najczęściej spotkasz zapis zgodny z IEC 60617. To ważne, bo ten sam element może mieć trochę inny rysunek w starszych materiałach albo w dokumentacji przygotowanej według dawnych zasad. Dla osoby uczącej się elektroniki to niby drobiazg, ale dla kogoś, kto naprawia sprzęt albo przerysowuje schemat do programu CAD, to różnica, która oszczędza sporo czasu.
Na schemacie kondensator zwykle dostaje też oznaczenie pozycyjne, na przykład C1, C7 albo C15. To nie jest ozdoba, tylko praktyczny punkt zaczepienia: dzięki temu możesz odszukać element na PCB, w bill of materials albo w nocie serwisowej. Symbol mówi więc „co to jest”, a oznaczenie pozycyjne podpowiada „który to dokładnie egzemplarz”. Dzięki temu łatwiej przejść od rysunku do realnej płytki i odwrotnie.
Właśnie dlatego warto najpierw zrozumieć sam znak, a dopiero potem rozróżniać jego odmiany. To prowadzi prosto do najważniejszej rzeczy: nie każdy kondensator na schemacie wygląda tak samo.

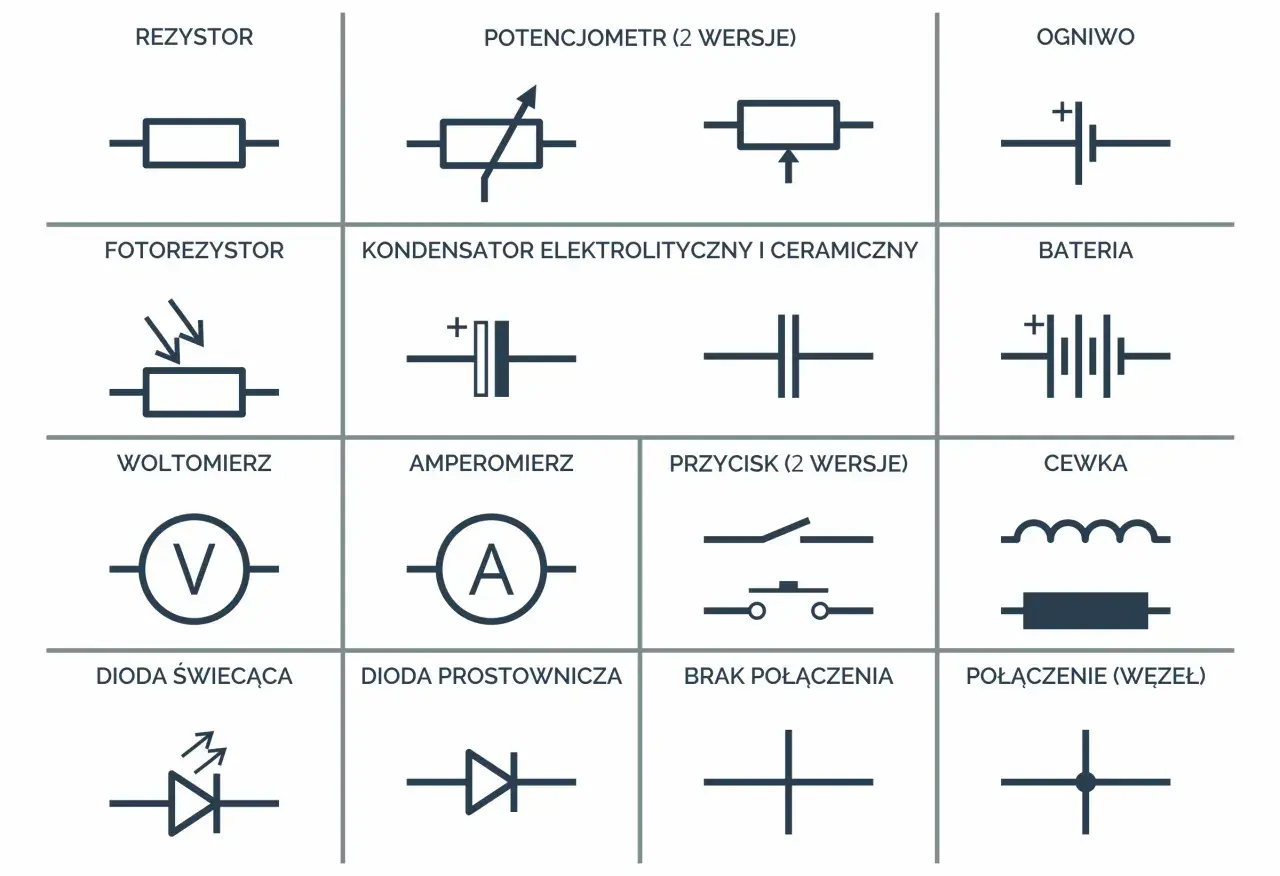

Jak rozpoznać najważniejsze warianty na schemacie
W praktyce spotykam trzy podstawowe wersje: niespolaryzowaną, spolaryzowaną i zmienną. Różnice są niewielkie graficznie, ale elektrycznie bardzo istotne. Pomylenie ich bywa kosztowne, zwłaszcza przy wymianie elementu na płytce lub przy pierwszym uruchomieniu własnego projektu.
| Wariant | Jak wygląda | Co oznacza | Na co uważać |
|---|---|---|---|
| Niespolaryzowany | Dwie równoległe, zwykle identyczne kreski | Może pracować w obu kierunkach | Najczęściej spotkasz go w kondensatorach ceramicznych, foliowych i części układów AC |
| Spolaryzowany | Jedna kreska prosta, druga wygięta lub oznaczona jako biegun dodatni/ujemny | Ma określoną biegunowość | Nie wolno go podłączać odwrotnie, bo może się nagrzewać, uszkodzić lub wybrzuszyć |
| Zmienny albo trymer | Symbol kondensatora przecięty strzałką lub oznaczony jako regulowany | Pojemność da się zmieniać | Służy do strojenia, kalibracji i dostrajania obwodów, a nie do przypadkowej regulacji w trakcie pracy |
| Stary wariant spolaryzowanego | Inny historyczny zapis, spotykany w starszej dokumentacji | Ten sam typ elementu, tylko inny standard rysunku | Nie zakładaj automatycznie, że to błąd schematu |
Najprostsza zasada, którą stosuję na co dzień, jest taka: symetryczny znak zwykle oznacza brak polaryzacji, a wyraźna asymetria sugeruje ostrożność przy podłączeniu. To nie zastępuje dokumentacji, ale świetnie przyspiesza orientację w schemacie. Kiedy już rozpoznasz typ symbolu, następny krok to sprawdzenie, co dokładnie oznaczają liczby i dopiski obok niego.
Jak czytać oznaczenia obok symbolu
Sam rysunek kondensatora to tylko początek. Prawdziwie użyteczne informacje najczęściej siedzą obok: w pojemności, napięciu pracy, tolerancji, oznaczeniu polaryzacji albo w kodzie pozycyjnym. Bez tego da się odczytać układ bardzo ogólnie, ale nie da się dobrać właściwego zamiennika ani ocenić, czy element pasuje do konkretnego miejsca w torze zasilania, audio czy RF.
| Oznaczenie | Co mówi | Przykład praktyczny |
|---|---|---|
| C1, C12, C47 | Numer pozycyjny elementu na schemacie i PCB | Ułatwia odnalezienie kondensatora na płytce i w dokumentacji |
| 100 nF, 10 µF, 470 pF | Pojemność | Podpowiada, jaką rolę element ma pełnić w filtracji, sprzęganiu lub odsprzęganiu |
| 16 V, 25 V, 50 V, 275 VAC | Napięcie pracy | Pokazuje, przy jakim napięciu element może bezpiecznie pracować |
| ±5%, ±10%, ±20% | Tolerancja pojemności | Informuje, jak bardzo rzeczywista pojemność może odbiegać od nominalnej |
| +, - | Polaryzacja | Ważne przy elektrolitach i innych kondensatorach spolaryzowanych |
Warto zapamiętać jedną rzecz: symbol nie zastępuje wartości z opisu. Dwa kondensatory mogą wyglądać identycznie na schemacie, ale jeden będzie miał 10 nF, a drugi 100 µF. Dla układu to zupełnie inna historia. W praktyce właśnie tu zaczynają się najczęstsze pomyłki, więc dobrze przejść do nich zanim człowiek bezwiednie popełni kosztowny błąd.
Najczęstsze błędy przy odczytywaniu symbolu
Najbardziej typowy błąd? Traktowanie symbolu jak pełnej specyfikacji. To skrót, nie karta katalogowa. Jeśli ktoś widzi tylko kondensator na schemacie i zakłada, że „każdy taki sam zadziała”, to zwykle kończy się to poprawkami, niestabilną pracą układu albo uszkodzeniem elementu. W elektronice drobiazg w symbolu potrafi zmienić wszystko.
- Odwrócenie polaryzacji w kondensatorze elektrolitycznym. To klasyka, która potrafi skończyć się przegrzaniem, wyciekiem elektrolitu albo trwałym uszkodzeniem.
- Pomylenie kondensatora niespolaryzowanego ze spolaryzowanym. Na schemacie różnica jest mała, ale elektrycznie fundamentalna.
- Ignorowanie napięcia pracy. Kondensator o zbyt niskim napięciu znamionowym może działać chwilę, a potem zawieść w najmniej odpowiednim momencie.
- Zamiana wartości tylko „na oko”. W zasilaniu, filtrach i układach rezonansowych pojemność ma konkretne znaczenie, a większe nie zawsze znaczy lepsze.
- Uzależnienie się wyłącznie od rysunku. Starsze schematy i różne standardy potrafią wyglądać podobnie, ale nie zawsze są rysowane tak samo.
Ja przy takich układach zawsze zatrzymuję się na sekundę dłużej i sprawdzam, czy symbol zgadza się z nadrukiem na płytce oraz z opisem w dokumentacji. To drobny nawyk, ale bardzo skuteczny. I właśnie dlatego sam symbol nie powinien być jedynym punktem odniesienia.
Kiedy sam symbol nie wystarcza i trzeba zajrzeć w dokumentację
Są sytuacje, w których schemat pokazuje za mało. Dotyczy to zwłaszcza kondensatorów w zasilaczach impulsowych, układach audio, torach RF i sprzęcie sieciowym. Symbol nie ujawnia ESR, prądu tętnień, klasy temperaturowej, rodzaju dielektryka ani tego, czy dany element ma parametry bezpieczeństwa wymagane do pracy przy sieci.
| Czego symbol zwykle nie pokazuje | Gdzie tego szukać |
|---|---|
| ESR i dopuszczalny prąd tętnień | W nocie katalogowej i w opisie serii kondensatora |
| Dielektryk, na przykład C0G/NP0, X7R, elektrolityczny | W dokumentacji producenta |
| Zakres temperatur pracy | Na obudowie elementu i w datasheet |
| Klasy bezpieczeństwa, na przykład X i Y | W oznaczeniach elementu i w karcie katalogowej |
| Dokładny footprint i obudowa | Na PCB, w bibliotece CAD i w zestawieniu materiałowym |
To szczególnie ważne przy zamianach serwisowych. Kondensator 1000 µF to nie zawsze dobry zamiennik dla innego 1000 µF, jeśli różnią się ESR albo klasą temperaturową. W zasilaczach często liczy się też wersja low-ESR, czyli o małej rezystancji szeregowiej, bo bez niej układ może pracować niestabilnie. W układach podłączonych do sieci dochodzi jeszcze bezpieczeństwo, więc tutaj już naprawdę nie warto zgadywać.
Jeśli schemat jest niejasny, najlepszy duet to dokumentacja producenta i opis na samej płytce. Wtedy symbol przestaje być zagadką, a staje się czytelnym punktem wyjścia do dalszej diagnostyki. Z tego właśnie korzystam, gdy chcę szybko ocenić, czy element nadaje się do wymiany, strojenia albo ponownego montażu.
Na co zwracam uwagę, gdy czytam schemat w praktyce
W codziennej pracy trzymam się prostego porządku. Najpierw patrzę, jaki to typ symbolu. Potem sprawdzam pojemność i napięcie pracy. Następnie upewniam się, czy element ma polaryzację, a na końcu porównuję schemat z opisem na PCB i z kartą katalogową konkretnego podzespołu. Taki układ sprawdza się zarówno przy naprawie wzmacniacza, jak i przy prostym projekcie z mikrokontrolerem.
- Sprawdź typ kondensatora, zanim dotkniesz lutownicą.
- Porównaj wartość z dokumentacją, a nie tylko z rysunkiem.
- Zweryfikuj polaryzację, jeśli widzisz elektrolit lub oznaczenie plus/minus.
- Oceń warunki pracy, szczególnie napięcie, temperaturę i obciążenie prądowe.
- Nie ufaj ślepo starszym schematom; czasem wyglądają podobnie, ale korzystają z innej konwencji rysunku.
Jeśli ten nawyk wejdzie w krew, odczytywanie schematów staje się dużo prostsze. Symbol kondensatora przestaje być tylko znakiem graficznym, a zaczyna działać jak szybka wskazówka o tym, jak układ ma zachowywać się w praktyce. I właśnie o to chodzi w elektronice: nie o zgadywanie, tylko o poprawne czytanie sygnałów, które schemat daje od pierwszego spojrzenia.
