Sygnał może być świetny na wejściu, a mimo to stracić czytelność po przejściu przez wzmacniacz, kabel, filtr albo przetwornik. Właśnie dlatego stosunek sygnału do szumu należy do tych parametrów, które od razu pokazują, czy tor elektroniczny naprawdę pracuje dobrze, czy tylko wygląda dobrze na papierze.
W tym artykule wyjaśniam, co dokładnie mierzy ten wskaźnik, jak liczy się go w dB i kiedy wynik potrafi być mylący. Pokażę też, co najczęściej pogarsza jakość sygnału w praktyce oraz jak poprawić sytuację bez wymiany całego układu.
Na koniec porównam SNR z noise figure, SINAD i BER, bo w elektronice i łączności te pojęcia są blisko siebie, ale odpowiadają na różne pytania.
Co warto zapamiętać o stosunku sygnału do szumu
- SNR mówi, ile użytecznego sygnału jest względem szumu w danym paśmie.
- W praktyce najczęściej zapisuje się go w dB, bo skala logarytmiczna ułatwia porównania.
- Większe pasmo zwykle pogarsza wynik, bo rośnie ilość zbieranego szumu.
- Największy wpływ mają: front-end, ekranowanie, zasilanie, prowadzenie masy i ustawienie wzmocnienia.
- Noise figure opisuje degradację SNR przez urządzenie, a nie sam SNR na wyjściu.
- W łączności cyfrowej wyższy SNR zwykle oznacza niższy BER i stabilniejsze dekodowanie.
Co właściwie oznacza stosunek sygnału do szumu
Stosunek sygnału do szumu mówi, ile mocy należy do sygnału użytecznego, a ile do niepożądanego tła. W praktyce to prosty sposób na opisanie, czy odbiornik, wzmacniacz, przetwornik ADC albo tor audio wyciąga z informacji więcej niż dodaje od siebie zakłóceń.
Ja rozróżniam tu zawsze dwa poziomy problemu. Szum to tło losowe, które pojawia się naturalnie w elementach elektronicznych lub w ich otoczeniu, a zakłócenie bywa już konkretnym sygnałem, na przykład przydźwiękiem z zasilacza, prążkiem od przetwornicy albo obcym nadajnikiem w paśmie.
- W audio wysoki stosunek sygnału do szumu ogranicza słyszalny szum tła między fragmentami utworu.
- W łączności radiowej decyduje o tym, czy odbiornik poprawnie zdekoduje ramkę albo czy sygnał w ogóle „przebije się” przez tło.
- W przetwornikach ADC pokazuje, czy najmniejsze zmiany napięcia nie giną w szumie analogowym i kwantyzacji.
Im lepiej rozumiesz ten podział, tym łatwiej odróżnisz prawdziwy problem z tłem od błędu projektu, a to prowadzi już bezpośrednio do sposobu liczenia wyniku.
Jak liczyć go w dB i czytać wyniki bez pułapek
W praktyce prawie zawsze operuje się w decybelach, bo skala logarytmiczna szybciej pokazuje różnice między wariantami układu. Dla mocy zapis jest prosty: SNR[dB] = 10 log10(Ps/Pn). Jeśli porównujesz napięcia na tym samym obciążeniu i przy tej samej impedancji, można użyć 20 log10(Vs/Vn), ale tu łatwo się pomylić, więc zawsze sprawdzam założenia pomiaru.| Stosunek mocy sygnału do szumu | W dB | Co to oznacza w praktyce |
|---|---|---|
| 1:1 | 0 dB | Sygnał i szum mają taką samą moc |
| 10:1 | 10 dB | Sygnał jest 10 razy mocniejszy od szumu |
| 100:1 | 20 dB | Sygnał jest 100 razy mocniejszy od szumu |
| 1000:1 | 30 dB | Sygnał jest 1000 razy mocniejszy od szumu |
Warto zapamiętać kilka intuicyjnych progów: 0 dB oznacza brak przewagi sygnału nad szumem, 10 dB daje już wyraźny zapas, a 20 lub 30 dB oznacza dużo lepszy margines pracy. Jeżeli ogranicza cię wyłącznie szum termiczny, to przy 290 K przyjmuje się około -174 dBm/Hz, więc każde zwiększenie pasma zwykle podnosi poziom szumu o 3 dB przy dwukrotnym wzroście szerokości pasma albo o 10 dB przy dziesięciokrotnym.
To ważne, bo przy szerokim paśmie łatwo dojść do wniosku, że układ „szumi”, podczas gdy w rzeczywistości zbiera po prostu więcej energii tła. Sama matematyka jeszcze nie wystarczy jednak w pomiarze, bo wynik zależy też od tego, jak i czym go zbierasz.
Jak mierzę ten parametr w audio, radiu i przetwornikach
Metoda pomiaru zależy od tego, czy pracuję na sygnale analogowym, radiowym czy cyfrowym. Zasada jest wspólna: trzeba zmierzyć poziom sygnału użytecznego i poziom tła w tym samym paśmie, a potem nie pomylić szumu z zniekształceniem albo intermodulacją.
W torach audio
W audio zwykle interesuje mnie cisza między nutami. Mierzy się ją najczęściej na wyciszonym wejściu albo z sygnałem referencyjnym, ale trzeba odciąć błędy wynikające z przydźwięku sieciowego i własnego szumu aparatury. W praktyce szerokość pasma pomiarowego ma tu ogromne znaczenie, bo zakres 20 Hz-20 kHz pokaże więcej tła niż węższy test.
W łączności RF

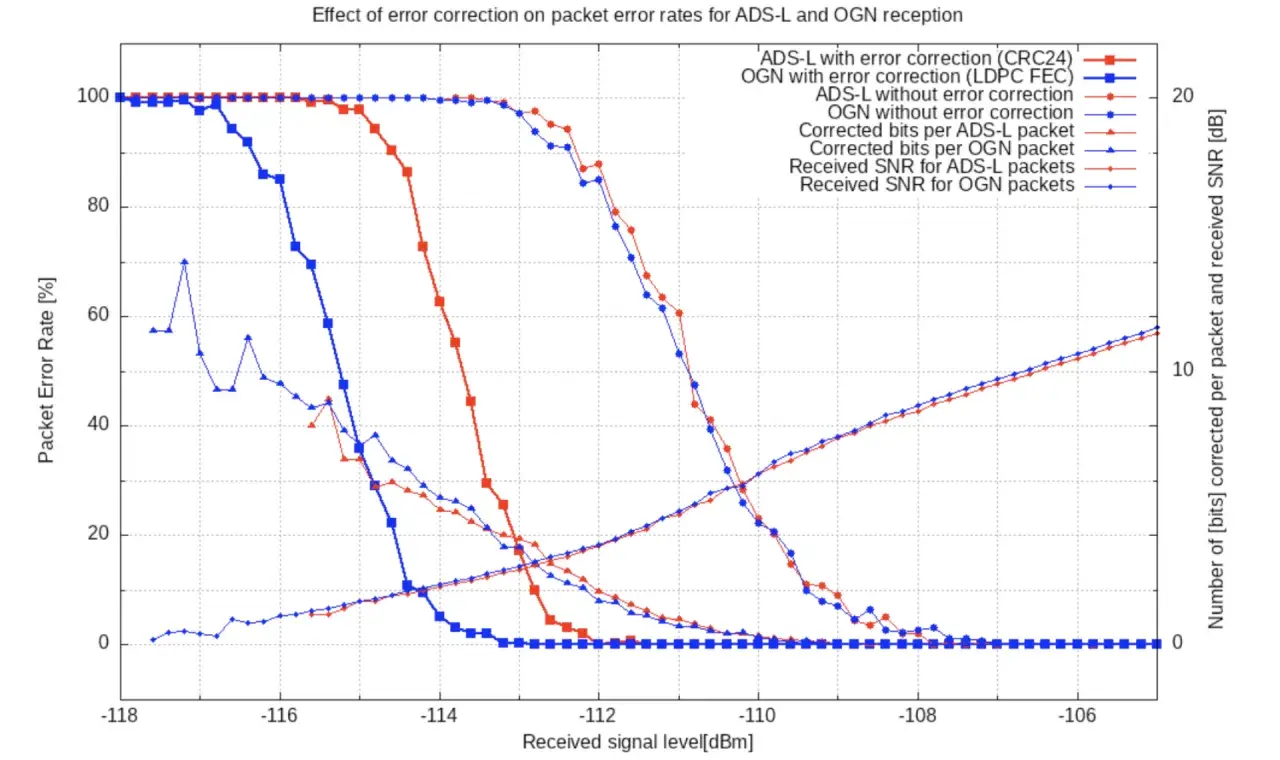

W radiu SNR łączy się bezpośrednio z czułością odbiornika i podatnością na zakłócenia. Gdy sygnał jest blisko szumu, odbiornik traci zdolność poprawnej demodulacji, a rośnie BER. Dlatego w testach odbiorników analizator widma i generator sygnału nie służą do ozdoby, tylko do sprawdzenia granicy działania.
Przeczytaj również: Silnik indukcyjny - Jak działa i jak go poprawnie dobrać?
W przetwornikach ADC
W przetwornikach cyfrowych patrzę na FFT, bo tam od razu widać, czy problemem jest szum, harmoniczne, czy jitter zegara. W notach katalogowych trzeba sprawdzić, czy producent liczy sam SNR, czy raczej SINAD i ENOB, bo te liczby potrafią wyglądać podobnie, a znaczą coś innego.
Największe różnice w wynikach zwykle nie biorą się z samego wzoru, tylko z ograniczeń toru i warunków pracy.
Co najczęściej psuje SNR w praktyce
Najwięcej problemów widzę nie w samym sygnale, tylko w otoczeniu toru. Część błędów jest banalna, ale właśnie one najczęściej zjadają zapas jakości.
- Zbyt szerokie pasmo - im więcej pasma przepuszczasz, tym więcej szumu zbierasz. Filtr, który odcina niepotrzebne składowe, często daje więcej niż dodatkowy wzmacniacz.
- Słabe pierwsze stopnie - jeśli pierwszy wzmacniacz albo LNA dodaje własny szum, każdy kolejny element pracuje już na gorszym tle.
- Zakłócenia z zasilania - tętnienia, przetwornice impulsowe i brak odsprzęgania potrafią wnieść widoczny przydźwięk lub prążki w paśmie.
- EMI i przesłuchy - bliskie ścieżki, długie przewody i słabe ekranowanie to klasyczny sposób na obniżenie jakości odbioru.
- Niedopasowanie impedancji - odbicia i straty w torze nie zawsze wyglądają jak szum, ale kończą się słabszym użytecznym sygnałem.
- Jitter zegara i phase noise - przy szybkich przetwornikach oraz RF to często cichy winowajca, który wprost pogarsza wynik pomiaru.
- Za mały poziom sygnału - gdy wejście jest zbyt słabe, nawet dobry układ nie ma z czego zrobić lepszego stosunku.
W praktyce rzadko wygrywa jedno magiczne rozwiązanie. Lepszy efekt daje usunięcie dwóch albo trzech drobnych źródeł problemu niż gonienie jednego, teoretycznie najlepszego komponentu. To prowadzi do pytania, co naprawdę warto poprawić najpierw.
Jak poprawić SNR bez przepłacania
Ja zaczynam od najtańszych ruchów, bo w elektronice najczęściej to one dają największy zysk. Zanim wymienię przetwornik, wzmacniacz albo moduł radiowy, sprawdzam najpierw pasmo, zasilanie, layout i kolejność stopni.
| Działanie | Kiedy pomaga najbardziej | Na co uważać |
|---|---|---|
| Ograniczenie pasma | Gdy sygnał zajmuje tylko część szerokiego zakresu | Zbyt ostry filtr może uciąć użyteczne składowe |
| Lepsze ekranowanie i prowadzenie masy | Przy EMI, przesłuchach i przydźwięku | Nie naprawi złego front-endu, tylko ograniczy zakłócenia z zewnątrz |
| Wzmocnienie bliżej źródła | Gdy późniejsze stopnie wprowadzają własny szum | Za duży gain bez headroomu kończy się przesterowaniem |
| Czystsze zasilanie | Przy przetwornicach, ripple i wrażliwych torach analogowych | Filtrowanie zasilania trzeba połączyć z dobrym layoutem |
| Lepszy zegar i niższy jitter | W szybkich ADC, RF i precyzyjnych pomiarach | Ma sens tylko tam, gdzie zegar naprawdę ogranicza wynik |
Gdy tor jest podatny na zakłócenia wspólne, wejście różnicowe i skrócenie ścieżki często robią większą różnicę niż sam „lepszy” układ scalony. Najlepsza zasada, jaką sobie zostawiam, jest prosta: najpierw zbieram mniej szumu, potem wzmacniam sygnał, a dopiero na końcu szukam bardziej zaawansowanych korekt cyfrowych. Gdy jednak parametrów jest więcej niż jeden, łatwo pomylić SNR z innymi wskaźnikami jakości, więc warto je rozdzielić raz na zawsze.
Jak nie pomylić SNR z noise figure, SINAD i BER
W praktyce te skróty bywają mieszane, a to prowadzi do złych decyzji projektowych. Każdy z nich opisuje inny etap problemu: jeden mówi o samym sygnale i szumie, drugi o degradacji przez układ, a trzeci o tym, jak dużo błędów wyląduje na wyjściu.
| Parametr | Co opisuje | Jak go czytam | Najczęstsze zastosowanie |
|---|---|---|---|
| SNR | Stosunek mocy sygnału do mocy szumu | Im wyżej, tym lepiej, ale liczy się też pasmo odniesienia | Audio, RF, łączność, ADC |
| Noise figure (NF) | O ile urządzenie pogarsza SNR między wejściem a wyjściem | 0 dB jest ideałem, niżej już się nie da | Wzmacniacze, mieszacze, odbiorniki |
| SINAD | Sygnał względem szumu i zniekształceń razem | Przydaje się, gdy sama miara szumu to za mało | Przetworniki, audio, pomiary analogowe |
| BER | Odsetek błędnych bitów w transmisji | Pokazuje skutek, a nie przyczynę, i zależy od modulacji oraz korekcji błędów | Łączność cyfrowa |
Warto też pamiętać, że PSNR dotyczy jakości obrazu, a nie typowego toru radiowego czy audio, więc w elektronice komunikacyjnej zwykle nie jest odpowiednim zamiennikiem. Gdy to rozróżnienie jest jasne, łatwiej przejść do ostatniego kroku: praktycznej oceny, czy projekt rzeczywiście ma zapas działania.
Na co patrzę, gdy tor ma działać stabilnie
Kiedy układ ma trafić do realnego środowiska, nie pytam już tylko o „dobry” wynik laboratoryjny. Sprawdzam, czy margines SNR zostaje po uwzględnieniu temperatury, tolerancji elementów, zakłóceń zasilania i najgorszego rozsądnego scenariusza pracy.
- Czy pasmo nie jest szersze niż potrzeba i czy filtr nie przepuszcza zbędnego tła.
- Czy pierwszy aktywny stopień ma niski szum i znajduje się wystarczająco blisko źródła.
- Czy pomiar i dokumentacja opisują to samo pasmo, to samo obciążenie i tę samą metodę liczenia.
- Czy układ nie traci jakości przez zasilanie, layout albo zegar, zanim jeszcze dotrze do właściwej obróbki sygnału.
- Czy zapas jest realny, a nie tylko „ładny” w arkuszu z testów.
W elektronice najbardziej cenię właśnie ten moment, gdy parametr przestaje być tylko liczbą z noty katalogowej i zaczyna opisywać faktyczne warunki pracy. Jeśli SNR jest policzony w uczciwym paśmie, na właściwym wejściu i z poprawnym odniesieniem, daje bardzo czytelną odpowiedź: czy tor naprawdę słyszy, widzi albo odbiera tak dobrze, jak powinien.
