Na pytanie, czym jest interfejs w elektronice, najkrócej odpowiada się tak: to punkt styku między urządzeniami, który pozwala im wymieniać dane albo energię w określony sposób. Ja zwykle rozbijam ten temat na trzy warstwy: fizyczną, elektryczną i logiczną, bo dopiero wtedy widać, dlaczego samo „pasujące gniazdo” nie gwarantuje współpracy. W tym artykule wyjaśniam, jak to działa, jakie są najważniejsze typy i na co patrzeć, gdy kupujesz sprzęt albo składasz własny układ.
Kluczowe informacje o interfejsie w elektronice
- Interfejs to nie tylko wtyczka, ale cały sposób łączenia i komunikacji między urządzeniami.
- W elektronice obejmuje on złącze, poziomy napięć, sposób transmisji i protokół komunikacji.
- Najczęściej spotkasz USB, HDMI, I2C, SPI, UART oraz podobne magistrale.
- Ten sam wygląd portu nie zawsze oznacza zgodność techniczną.
- Najwięcej problemów powodują różne napięcia, wersje standardów i zbyt długie połączenia.

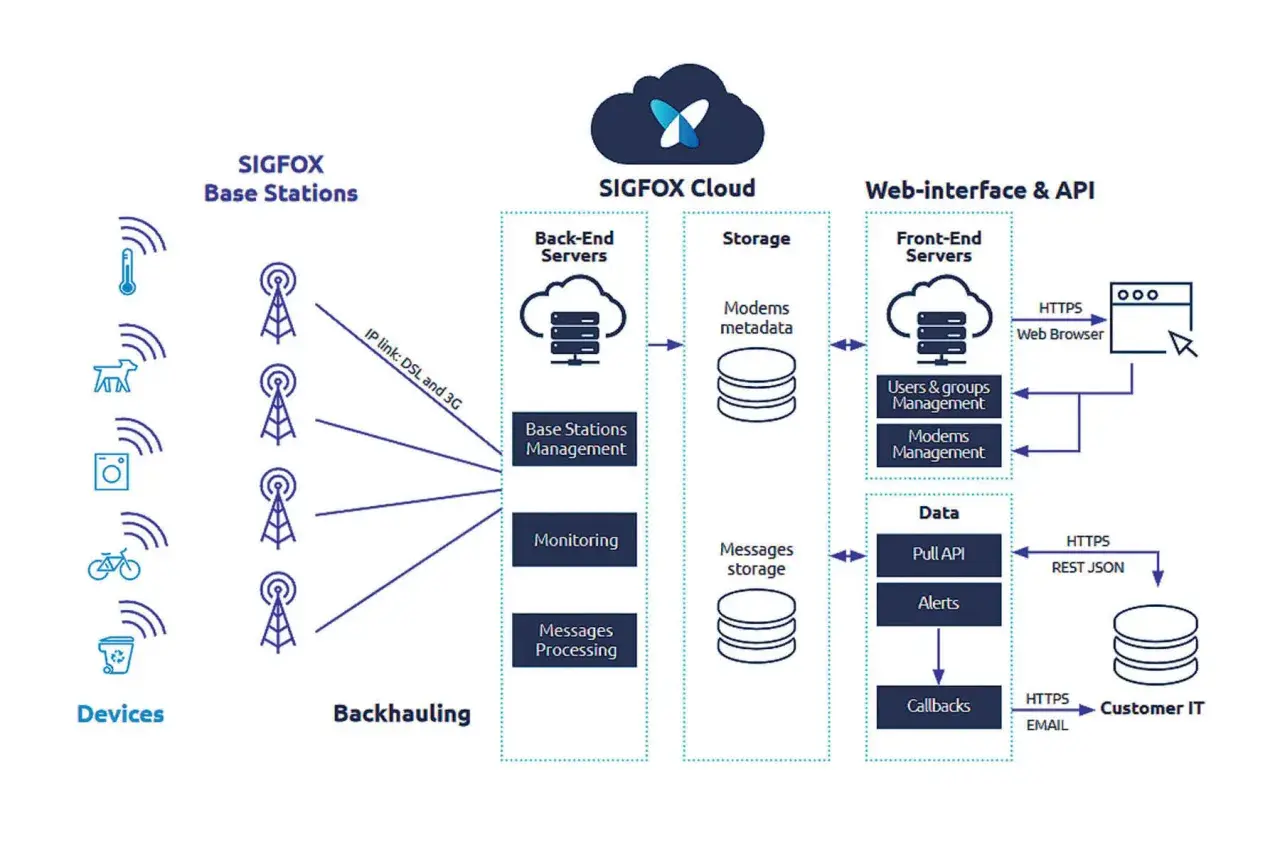

Co naprawdę oznacza interfejs w elektronice
Najprościej mówiąc, interfejs to umowa między dwoma stronami połączenia. Jedna strona wysyła sygnał, druga go odbiera, a obie muszą zgadzać się co do napięcia, kolejności danych, tempa pracy i sensu komunikatu. W praktyce oznacza to, że interfejs może być zarówno gniazdem i wtykiem, jak i całym zestawem reguł, które pozwalają urządzeniom „mówić tym samym językiem”.
W elektronice to pojęcie jest szersze niż w potocznej rozmowie. Czasem chodzi o fizyczne połączenie między płytkami, czasem o komunikację z czujnikiem, a czasem o sposób, w jaki komputer wysyła obraz do monitora. Dlatego gdy ktoś pyta o znaczenie takiego pojęcia, ja od razu doprecyzowuję: czy chodzi o złącze, protokół, czy o cały system współpracy między układami.
To rozróżnienie jest ważne, bo później decyduje o kompatybilności. Jeśli zignorujesz choć jedną warstwę, urządzenia mogą wyglądać na zgodne, a i tak nie zadziałają poprawnie. Następny krok to spojrzenie na najpopularniejsze typy takich połączeń, bo tam najlepiej widać różnice.
Najczęstsze typy interfejsów, z którymi spotkasz się na co dzień
W praktyce większość użytkowników i majsterkowiczów spotyka kilka powtarzających się standardów. Jedne służą do przesyłania obrazu i dźwięku, inne do komunikacji między układami na płytce, a jeszcze inne łączą urządzenia z komputerem albo zasilaczem. Poniższe zestawienie porządkuje ten chaos szybciej niż długa definicja.
| Typ interfejsu | Do czego służy | Najważniejsze ograniczenie | Przykład zastosowania |
|---|---|---|---|
| USB / USB-C | Dane, zasilanie, akcesoria | Różne tryby i wersje nie zawsze oznaczają to samo | Smartfon, pendrive, klawiatura, ładowarka |
| HDMI | Cyfrowy obraz i dźwięk | Wrażliwy na wersję standardu i jakość kabla przy wyższych parametrach | Telewizor, monitor, projektor |
| I2C | Prosta komunikacja między układami | Krótki zasięg i mniejsza odporność na zakłócenia | Czujniki, zegary czasu rzeczywistego, ekspandery portów |
| SPI | Szybka wymiana danych między chipami | Więcej linii niż w I2C, więc więcej przewodów | Wyświetlacze, pamięci, przetworniki ADC i DAC |
| UART | Prosty, asynchroniczny transfer danych | Wymaga zgodnych poziomów napięć po obu stronach | Moduły serwisowe, mikrokontrolery, komunikacja debugowa |
Żeby nadać temu skalę: I2C w typowych urządzeniach spotkasz często przy 100 kHz, 400 kHz albo 1 MHz, SPI pracuje zwykle na kilku lub kilkudziesięciu MHz, a interfejsy takie jak HDMI czy USB przenoszą dane już w zakresie od setek Mb/s do dziesiątek Gb/s, zależnie od wersji standardu. To właśnie dlatego sama nazwa interfejsu bez wersji bywa myląca. W motoryzacji i automatyce równie ważny jest CAN, bo dobrze znosi zakłócenia i pozwala łączyć wiele modułów na jednej magistrali.
Jeśli miałbym wskazać jedną rzecz, która najczęściej robi różnicę, byłaby to zgodność między złączem a protokołem. Sam wygląd portu nie mówi jeszcze, jak szybko przesyłane są dane, jakie napięcie obowiązuje i czy dane połączenie obsługuje tylko zasilanie, czy także pełną komunikację. To właśnie prowadzi nas do tego, jak interfejs działa „od środka”.
Jak taki interfejs działa w praktyce
Ja zwykle rozbijam działanie interfejsu na trzy poziomy. Na poziomie fizycznym liczy się to, czy elementy w ogóle da się połączyć: wtyk, gniazdo, liczba pinów, ekranowanie przewodu i długość połączenia. Na poziomie elektrycznym znaczenie mają napięcia, prądy, impedancja i odporność na zakłócenia. Na poziomie logicznym urządzenia muszą jeszcze „umówić się” na to, kiedy wysyłają dane, w jakim formacie i kto ma pierwszeństwo.
Warstwa fizyczna mówi, czym się łączysz
To najłatwiejsza część do zauważenia, bo widzisz ją od razu: USB-C, HDMI, złącze pinowe, goldpin, RJ-45 albo taśmę FFC. Ale fizyczna zgodność bywa zdradliwa. Dwa gniazda mogą wyglądać podobnie, a mimo to przenosić zupełnie inne sygnały. W elektronice użytkowej to częsty powód pomyłek, zwłaszcza gdy ktoś zakłada, że „pasuje, więc działa”.
Warstwa elektryczna decyduje, czy sygnał przetrwa
Tu zaczyna się prawdziwa technika. Układ pracujący na 3,3 V nie zawsze dogada się bezpośrednio z urządzeniem wymagającym 5 V, a długi przewód potrafi osłabić sygnał bardziej, niż się wydaje. Dlatego stosuje się konwertery poziomów, bufory, transceivery, czyli układy nadawczo-odbiorcze, albo izolację galwaniczną, czyli brak bezpośredniego połączenia elektrycznego między obwodami. To nie są dodatki „na wszelki wypadek” - w wielu projektach są po prostu konieczne.
Przeczytaj również: Moduł Peltiera - Jak działa i kiedy warto go użyć?
Warstwa logiczna ustala, jak urządzenia się dogadują
Na tym poziomie działa protokół, czyli zestaw reguł komunikacji. I2C, SPI czy UART różnią się nie tylko prędkością, ale też tym, kto inicjuje rozmowę, ile przewodów jest potrzebnych i jak obsługiwane są błędy. Dla projektanta oznacza to konkret: trzeba dobrać nie tylko odpowiedni port, ale też poprawny sposób wymiany danych. Czasem to właśnie protokół, a nie samo złącze, jest wąskim gardłem całego układu.
W praktyce te trzy warstwy zawsze występują razem. Gdy zrozumiesz ich rolę, dużo łatwiej odróżnisz prawdziwą kompatybilność od pozornej zgodności, a to naturalnie prowadzi do najczęstszych pomyłek.
Gdzie najłatwiej pomylić pojęcia
Najwięcej chaosu bierze się z mieszania kilku rzeczy naraz. W specyfikacjach i sklepach te pojęcia często stoją obok siebie, więc łatwo uznać, że znaczą to samo. Nie znaczą.
- Interfejs to cały sposób komunikacji.
- Port bywa fizycznym miejscem podłączenia, ale nie mówi jeszcze wszystkiego o sygnale.
- Złącze opisuje część mechaniczną, czyli to, co realnie wkładasz lub do czego wpinasz przewód.
- Protokół określa zasady wymiany danych.
- Interfejs użytkownika to zupełnie inne znaczenie tego samego słowa, częstsze w aplikacjach i systemach niż w elektronice.
Drugie częste nieporozumienie dotyczy adapterów. Sam adapter nie naprawi wszystkiego, jeśli problemem są poziomy napięć, inny kierunek transmisji albo brak zgodności protokołu. Czasem działa to prosto, na przykład przy przejściówce fizycznej, ale w złożonych układach potrzebny jest już konwerter, a nie zwykła przejściówka. To właśnie dlatego w elektronice tak ważne są szczegóły.
Trzeba też uważać na założenie, że szybszy interfejs zawsze jest lepszy. Nie zawsze. Szybka magistrala bywa bardziej wymagająca dla płytki, okablowania i jakości projektu. Z kolei prostszy standard często wygrywa tam, gdzie liczy się odporność, niski koszt i łatwość uruchomienia.
Skoro wiadomo już, gdzie najłatwiej o błąd, można przejść do praktyki i sprawdzić, jak dobrać właściwy wariant bez zgadywania.
Jak dobrać właściwy interfejs do urządzenia albo projektu
Jeśli wybieram interfejs do projektu, zaczynam od czterech pytań: co łączę, na jaką odległość, z jaką prędkością i przy jakim napięciu. Dopiero potem patrzę na nazwę standardu. Ta kolejność oszczędza czas, bo nie kupujesz rozwiązania „z katalogu”, tylko takiego, które pasuje do realnych warunków pracy.
- Sprawdź, czy łączysz dwa układy na jednej płytce, czy osobne urządzenia oddalone przewodem.
- Porównaj poziomy napięć po obu stronach połączenia.
- Oceń, ile danych ma przechodzić i jak często.
- Zweryfikuj, czy potrzebujesz tylko transmisji, czy także zasilania.
- Jeśli środowisko jest zakłóceniowe, rozważ izolację galwaniczną albo interfejs odporniejszy na szum.
W prostych projektach mikrokontrolerowych często wystarczy UART, I2C albo SPI. Gdy mówimy o obrazie i dźwięku, naturalnym wyborem staje się HDMI lub DisplayPort. Gdy potrzebujesz jednocześnie danych i zasilania, USB jest bardzo wygodny, ale wymaga pilnowania wersji, trybu pracy i tego, co naprawdę obsługuje dane urządzenie. To nie jest detal - od tego zależy, czy sprzęt tylko się „naładuje”, czy faktycznie wymieni dane.
Warto też pamiętać o ograniczeniach środowiskowych. Długie przewody, zakłócenia elektromagnetyczne, różne masy zasilania i błędy w prowadzeniu ścieżek na PCB potrafią zniszczyć nawet dobry pomysł. W takich sytuacjach liczy się nie tylko sam interfejs, ale też sposób jego wdrożenia. Następna sekcja zbiera najkrótszą listę rzeczy, które naprawdę warto sprawdzić przed uznaniem urządzeń za zgodne.
Co sprawdzić, zanim uznasz urządzenia za zgodne
Najkrótsza odpowiedź brzmi: nie patrz wyłącznie na nazwę gniazda. Jeśli chcesz uniknąć pomyłek, sprawdź kolejno standard, wersję, poziomy napięć i długość połączenia. To właśnie te elementy najczęściej decydują o tym, czy interfejs zadziała od razu, czy wymaga dodatkowego układu pośredniczącego.- czy oba urządzenia mówią tym samym protokołem,
- czy mają zgodne napięcia logiczne,
- czy przewód nie jest zbyt długi jak na daną magistralę,
- czy potrzebny jest konwerter, bufor lub izolacja,
- czy interfejs obsługuje tylko dane, czy także zasilanie i sterowanie.
Jeśli patrzysz na sprzęt z takiej perspektywy, łatwiej od razu odróżnić marketing od realnej zgodności. W praktyce najlepiej zaczynać od standardu i napięć, a dopiero potem patrzeć na samą wtyczkę, bo to właśnie te dwa elementy najczęściej decydują, czy urządzenia naprawdę ze sobą pracują. To najprostszy sposób, żeby z pojęcia interfejsu zrobić użyteczne narzędzie, a nie tylko techniczne hasło z opisu produktu.
