Uziemienie w gniazdku to jeden z tych elementów instalacji, które na co dzień są niewidoczne, ale przy awarii decydują o tym, czy obudowa urządzenia pozostaje bezpieczna. W tym tekście pokazuję, jak działa przewód ochronny, czym różni się nowa instalacja od starej, jak rozpoznać poprawnie wykonane gniazdo i których błędów nie opłaca się maskować przy remoncie.
Najważniejsze fakty o ochronie w domowej instalacji
- Bolec ochronny nie jest dekoracją - działa tylko wtedy, gdy ma ciągłość z właściwym przewodem ochronnym.
- W nowoczesnej instalacji przewód PE jest żółto-zielony, a przewód N niebieski.
- W starszych układach spotyka się przewód PEN i rozwiązanie zwane zerowaniem, ale to nie jest to samo co osobny PE.
- Różnicówka 30 mA pomaga chronić ludzi, ale nie zastępuje przewodu ochronnego.
- Same oględziny gniazda nie wystarczą - pewność daje dopiero pomiar wykonany przez elektryka.

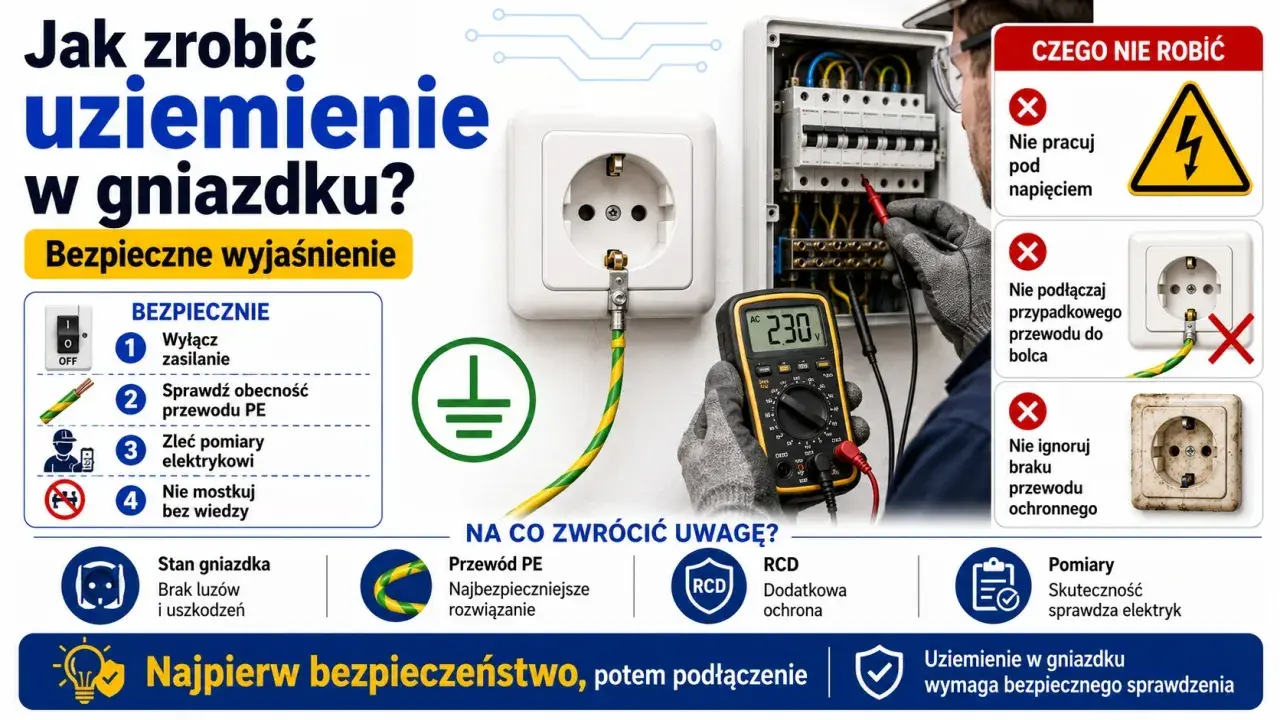

Jak działa ochrona w gnieździe i co robi przewód PE
Ja patrzę na to prosto: przewód ochronny ma przejąć prąd wtedy, gdy coś pójdzie źle. Jeśli w pralce przebije grzałka, w zasilaczu komputera uszkodzi się izolacja albo faza dotknie metalowej obudowy, PE daje prądowi bezpieczną, niskooporową drogę. Dzięki temu zabezpieczenie ma szansę odłączyć obwód, zanim ktoś stanie się przypadkową „alternatywną drogą” dla prądu.
| Element | Rola | Co zapamiętać |
|---|---|---|
| PE | Przewód ochronny | Ma być połączony z bolcem i powinien pozostać bierny w normalnej pracy. |
| N | Przewód neutralny | Wraca nim prąd roboczy, ale nie służy jako zamiennik ochrony. |
| L | Przewód fazowy | Tędy przychodzi napięcie do odbiornika. |
| PEN | Przewód ochronno-neutralny | Występuje w starszych układach i wymaga innego traktowania niż osobny PE. |
W normalnej pracy prąd nie powinien „uciekać” przewodem ochronnym. Jeśli płynie PE, to zwykle sygnał, że instalacja albo urządzenie ma usterkę. W praktyce właśnie to rozróżnienie robi największą różnicę: przewód ochronny nie ma zasilać sprzętu, tylko uratować sytuację awaryjną. Sam mechanizm jest prosty, ale zrozumienie go od razu pokazuje, dlaczego samo podobieństwo gniazda do bezpiecznego rozwiązania jeszcze niczego nie gwarantuje. To prowadzi do pytania, jak rozpoznać, czy gniazdo naprawdę ma poprawnie wykonany tor ochronny.
Po czym rozpoznać, że gniazdo jest naprawdę przygotowane do ochrony
Bolec ochronny lub styki boczne to tylko część obrazu. Gniazdo z bolcem nie oznacza automatycznie, że jest uziemione - liczy się to, co dzieje się w puszce, w rozdzielnicy i na całym odcinku przewodu. Z zewnątrz można zobaczyć sporo, ale bez pomiaru nadal jest to tylko wskazówka, nie dowód.
- W prawidłowej instalacji przewód ochronny ma zwykle kolor żółto-zielony.
- Przewód neutralny jest niebieski i nie powinien być mylony z PE.
- W nowoczesnej rozdzielnicy często widać osobne tory dla PE i N.
- Wyłącznik różnicowoprądowy jest dobrym znakiem, ale sam w sobie nie potwierdza poprawnego uziemienia każdego gniazda.
- Jeśli w puszce są tylko dwa przewody, samo założenie nowego gniazda z bolcem nie rozwiązuje problemu.
W praktyce rozróżniam trzy sytuacje: jest pełna instalacja z osobnym przewodem ochronnym, jest stary układ z przewodem PEN albo gniazdo tylko wygląda na bezpieczne, bo ktoś wymienił osprzęt bez sprawdzenia obwodu. To właśnie tutaj rodzi się najwięcej złudzeń, zwłaszcza po remoncie „na oko”. I dokładnie dlatego trzeba odróżnić nowoczesne uziemienie od starego zerowania, bo te dwa pojęcia nie są zamienne. Właśnie tam zaczyna się najwięcej nieporozumień.
Uziemienie, zerowanie i układ TN-C to trzy różne historie

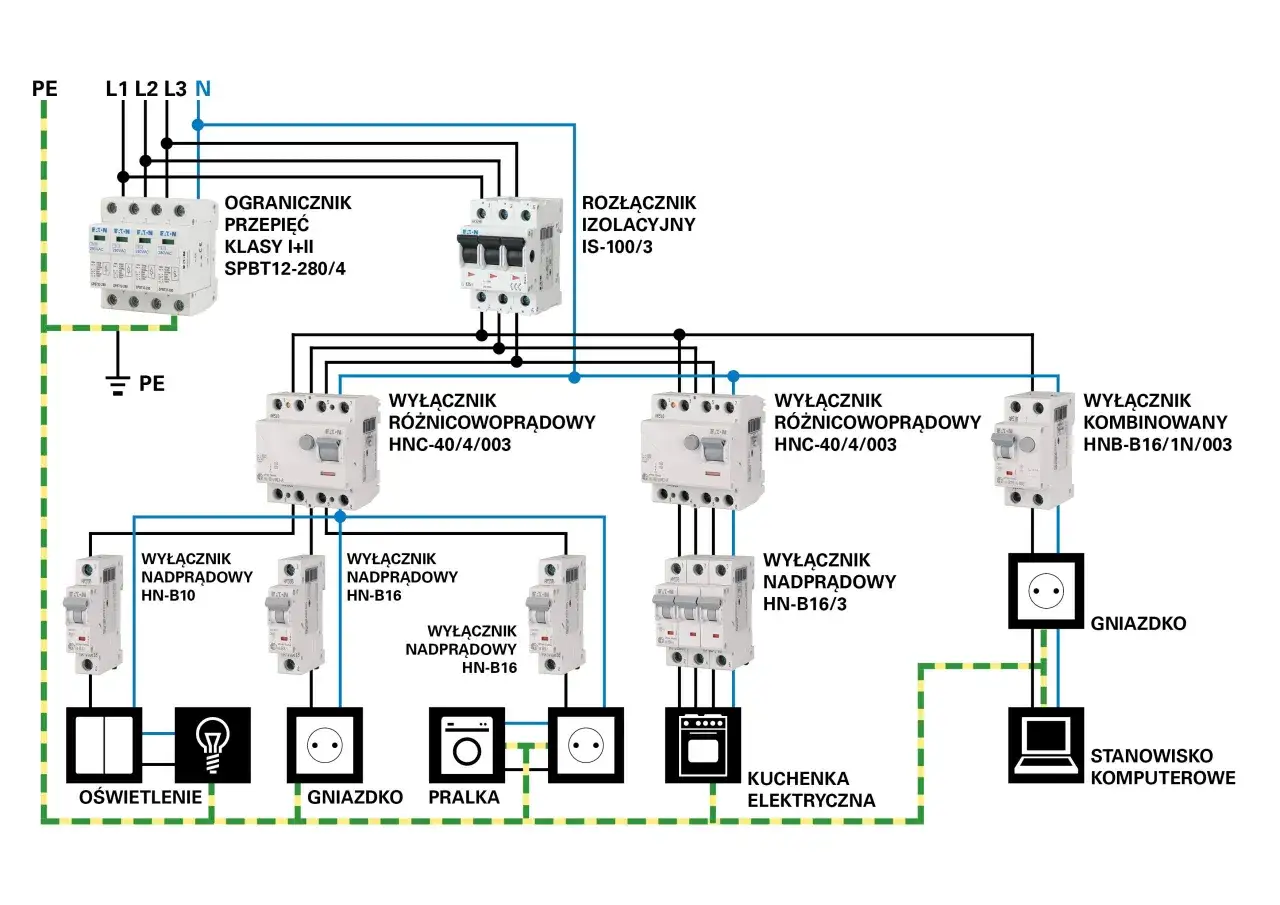

W nowych instalacjach najczęściej spotyka się układy, w których przewód ochronny jest wydzielony od neutralnego, czyli TN-S albo TN-C-S po rozdziale PEN. To rozwiązanie jest dla użytkownika najczytelniejsze: PE robi za ochronę, N za tor roboczy, a różnicówka ma sensowne warunki pracy. W starych mieszkaniach bywa jednak inaczej - tam funkcję ochronną pełnił przewód PEN, a gniazda zabezpieczano przez zerowanie.
| Układ | Co trafia do gniazda | Co to oznacza w praktyce |
|---|---|---|
| TN-S / TN-C-S | Osobne PE i N | To najwygodniejsza baza pod bezpieczne gniazda i współpracę z RCD. |
| TN-C | Wspólny PEN | Bolec działa przez zerowanie, ale ciągłość PEN musi być pewna. |
| TT | Osobny uziom lokalny | Różnicówka ma tu szczególnie duże znaczenie. |
Najważniejsza różnica jest taka: zerowanie nie jest tym samym co osobny przewód ochronny. W układzie TN-C bolec łączy się z przewodem PEN, ale to rozwiązanie ma sens tylko wtedy, gdy cała instalacja jest zrobiona poprawnie i nie ma przerwy w torze ochronno-neutralnym. Jeśli ktoś po latach „dorabia uziemienie” przez przypadkowy mostek albo podłącza bolec do niewłaściwego przewodu, efekt może być odwrotny od zamierzonego. Ja traktuję to jako jeden z tych tematów, w których pół wiedzy bywa groźniejsze niż brak wiedzy. Gdy wiadomo już, z czym ma się do czynienia, pozostaje pytanie, jak sprawdzić instalację bez zgadywania.
Jak sprawdzić instalację bez zgadywania
Jeżeli chcesz mieć pewność, nie opieraj się na wyglądzie gniazda ani na „działaniu sprzętu od lat”. W elektryce najwięcej fałszywego spokoju daje właśnie brak objawów. Ja zaczynam od prostych rzeczy, ale kończę na pomiarach, bo tylko one pokazują, czy ochrona naprawdę zadziała wtedy, gdy trzeba.
| Badanie | Co sprawdza | Dlaczego jest ważne |
|---|---|---|
| Ciągłość przewodu ochronnego | Czy PE faktycznie łączy gniazdo z rozdzielnicą | Bez tego bolec jest tylko metalowym dodatkiem. |
| Impedancja pętli zwarcia | Czy prąd zwarciowy będzie wystarczający do szybkiego wyłączenia | To test skuteczności samoczynnego odłączenia zasilania. |
| Test wyłącznika różnicowoprądowego | Czy RCD reaguje na upływ prądu | Różnicówka chroni ludzi, ale tylko wtedy, gdy działa sprawnie. |
- Sprawdź, czy w rozdzielnicy jest wyłącznik różnicowoprądowy i czy ma przycisk testu.
- Naciśnij przycisk testowy okresowo, najlepiej zgodnie z instrukcją aparatu, a nie jako zwykły wyłącznik.
- Zleć elektrykowi pomiar ciągłości PE i impedancji pętli zwarcia dla konkretnych obwodów.
- Po remoncie poproś o protokół pomiarów, nie tylko o zapewnienie, że „wszystko jest dobrze podłączone”.
Do szybkiej oceny ludzie często używają próbników albo tanich testerów gniazd, ale ja traktuję je wyłącznie jako pomoc orientacyjną. Nie pokażą pełnego stanu instalacji, nie zastąpią pomiaru i nie powiedzą, czy przewód ochronny ma dobrą ciągłość pod obciążeniem. To prowadzi do najczęstszej pułapki: błędy przy samym osprzęcie potrafią wyglądać niewinnie, a w praktyce psują całą ochronę. Właśnie dlatego warto znać typowe pomyłki.
Najczęstsze błędy przy wymianie gniazd
W remontach widuję kilka powtarzalnych skrótów myślowych. Na pierwszy rzut oka wyglądają jak oszczędność czasu, ale w praktyce są kosztowne, bo tworzą złudzenie bezpieczeństwa. Najgorszy błąd to taki, który daje efekt „działa, więc jest dobrze”.
- Mostkowanie bolca do niewłaściwego przewodu zamiast poprawnego toru ochronnego.
- Podłączanie ochrony do rur, kaloryfera albo przypadkowych metalowych elementów.
- Wymiana samego gniazda bez sprawdzenia, czy obwód ma ciągły PE albo PEN.
- Zaufanie wyłącznie do próbników i tanich testerów, bez pomiarów elektrycznych.
- Ignorowanie śladów grzania, nadtopień i luźnych zacisków w puszce.
- Mieszanie ochrony z estetyką, czyli montaż „ładnego” osprzętu w instalacji, która wymaga najpierw naprawy.
Do tego dochodzi temat łazienek i kuchni. Tam sama obecność bolca to za mało, bo liczy się również stopień ochrony osprzętu, strefa montażu i współpraca z różnicówką. Jeśli w wilgotnym pomieszczeniu ktoś wybiera osprzęt tylko pod kolor ramki, a nie pod warunki pracy, to popełnia błąd już na etapie wyboru, nie montażu. I właśnie w takich sytuacjach pojawia się moment, w którym samodzielne poprawki przestają mieć sens. To dobry punkt, by powiedzieć wprost, kiedy potrzebny jest elektryk.
Kiedy elektryk jest konieczny
Ja przyjmuję prostą zasadę: jeśli nie da się jednoznacznie potwierdzić toru ochronnego, nie zgaduję. Elektryk jest potrzebny nie tylko wtedy, gdy coś iskrzy albo wyłącza bezpieczniki. W praktyce ważniejsze są sytuacje mniej spektakularne, ale bardziej zdradliwe.
- Instalacja jest dwużyłowa, a chcesz podłączyć urządzenia z metalową obudową.
- Nie wiesz, czy w obwodzie jest PE, czy tylko stary PEN.
- Różnicówka wyłącza zasilanie bez oczywistej przyczyny.
- Gniazdo nagrzewa się, ma przebarwienia albo luźny styk ochronny.
- Remont obejmuje kuchnię, łazienkę, pralnię albo domowe stanowisko z dużą ilością elektroniki.
- Po zalaniu, zwarciu albo większym remoncie chcesz mieć pewność, że instalacja nadal spełnia swoją rolę.
W takich przypadkach nie chodzi tylko o naprawę jednego punktu. Chodzi o ocenę całego obwodu, rozdzielnicy i zabezpieczeń. Dobrze wykonany pomiar daje coś więcej niż spokój psychiczny: pokazuje, czy gniazda rzeczywiście chronią sprzęt RTV, AGD i elektronikę, czy tylko wyglądają nowocześnie. To prowadzi do ostatniej rzeczy, którą warto zapamiętać przed zakupem nowego osprzętu.
Dlaczego sama wymiana osprzętu nie naprawia starej instalacji
Nowe gniazdo w starej instalacji nie zmienia fizyki. Jeśli obwód nie ma poprawnego przewodu ochronnego, jeśli PEN jest wykonany byle jak albo jeśli rozdzielnica nie wspiera skutecznej ochrony, to estetyczna ramka nie rozwiązuje problemu. W elektryce wygląd nie jest dowodem bezpieczeństwa.
- Najpierw ustal układ sieci i sprawdź, czy tor ochronny jest ciągły.
- Dopiero potem dobieraj osprzęt, który pasuje do warunków pracy.
- W miejscach wilgotnych uwzględnij nie tylko PE, ale też odpowiedni stopień ochrony i RCD.
- Jeśli w domu działa dużo sprzętu elektronicznego, traktuj ochronę przeciwporażeniową jako część większej całości, a nie osobny detal.
Jeżeli modernizujesz mieszkanie albo dom, nie zaczynaj od samego osprzętu. Najpierw ustal, jaki masz układ sieci, czy przewód ochronny jest ciągły i czy rozdzielnica ma sensowne zabezpieczenia. Dopiero potem wybieraj gniazda, listwy i dodatkową ochronę, bo tylko wtedy instalacja naprawdę spełnia swoje zadanie.
