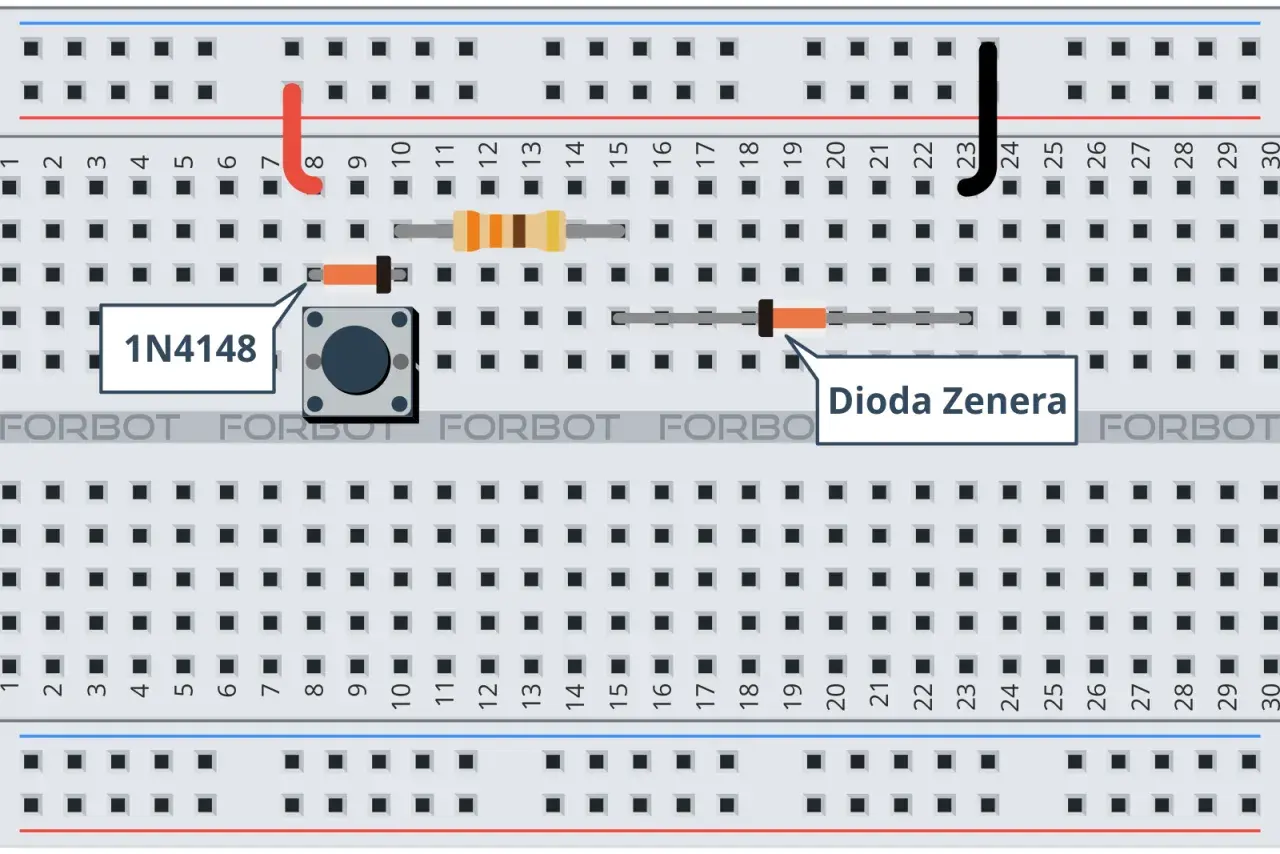

Dioda Zenera to prosty, ale bardzo użyteczny element, gdy trzeba ograniczyć napięcie albo uzyskać tanią referencję do małego układu. W tym tekście rozkładam na czynniki pierwsze jej działanie, dobór parametrów i praktyczne zastosowania, bez zbędnej teorii, ale też bez uproszczeń, które potem mszczą się w projekcie. To temat ważny zarówno dla osób składających własne układy, jak i dla tych, którzy po prostu chcą lepiej rozumieć elektronikę użytkową.
Najważniejsze informacje w skrócie
- Element pracuje głównie w polaryzacji zaporowej i utrzymuje w przybliżeniu stałe napięcie po wejściu w obszar przebicia.
- Do poprawnej pracy potrzebuje rezystora szeregowego, który ogranicza prąd i chroni układ.
- Najlepiej sprawdza się jako prosty ogranicznik napięcia, źródło odniesienia i ochrona wejść o małej mocy.
- Przy doborze liczą się nie tylko napięcie nominalne, ale też prąd testowy, moc strat, tolerancja i temperatura.
- To nie jest zamiennik precyzyjnego stabilizatora ani porządnej ochrony przeciwprzepięciowej dla dużych impulsów.
Jak działa dioda Zenera w praktyce
W kierunku przewodzenia zachowuje się jak zwykła dioda krzemowa, ale jej prawdziwa rola zaczyna się po włączeniu zaporowym. Gdy napięcie wsteczne osiąga określony poziom, element zaczyna przewodzić i utrzymuje napięcie w pobliżu wartości znamionowej, zamiast pozwalać mu rosnąć bez kontroli. W praktyce oznacza to, że ten sam kawałek półprzewodnika może działać jako prosty ogranicznik, punkt odniesienia albo zabezpieczenie wejścia układu.
Nie ma tu jednak magii. Charakterystyka nie jest idealnie pionowa, więc napięcie zależy od prądu, temperatury i konkretnej serii. W danych katalogowych spotkasz zwykle dwa ważne punkty: prąd testowy, przy którym podawane jest napięcie Zenera, oraz minimalny prąd podtrzymania, poniżej którego regulacja robi się słaba. To właśnie dlatego ten element działa dobrze tylko w pewnym zakresie prądów, a nie jako uniwersalne źródło stałego napięcia.
Warto też pamiętać o temperaturze. Dla niższych napięć współczynnik temperaturowy bywa ujemny, dla wyższych dodatni, a w okolicach kilku woltów zachowanie potrafi się częściowo równoważyć. Jeśli projekt ma być stabilny, a nie tylko „mniej więcej działać”, ten szczegół ma znaczenie większe, niż na pierwszy rzut oka wygląda.
Gdzie ten element sprawdza się najlepiej
Najczęściej wykorzystuję go tam, gdzie potrzebna jest prostota i niska cena, a obciążenie nie jest duże. Taki układ nie wygrywa wydajnością, ale często wygrywa czasem wdrożenia i przewidywalnością w prostych aplikacjach.
- Prosta referencja napięcia - przydaje się w układach pomiarowych, prostych generatorach progów i wstępnych projektach analogowych.
- Stabilizacja bocznikowa - działa dobrze przy małych prądach, gdy odbiornik nie wymaga dużej mocy.
- Ograniczanie napięcia na wejściach - chroni wejścia mikrokontrolerów, tranzystorów lub bramek MOSFET przed zbyt wysokim napięciem.
- Prototypy i naprawy - w serwisie bywa szybkim sposobem na sprawdzenie, czy problem dotyczy toru zasilania, czy czegoś dalej w układzie.
- Układy o małej energii zakłócenia - nadaje się do tłumienia drobnych skoków napięcia, ale nie zastępuje dedykowanej ochrony impulsowej.
Tu od razu zaznaczam granicę: jeśli spodziewasz się dużych przepięć, długich impulsów albo trudnego środowiska pracy, lepiej patrzeć w stronę TVS lub bardziej rozbudowanej ochrony. Ten element jest świetny jako prosty strażnik napięcia, ale nie jako pancerz na wszystko.
Jak dobrać właściwy model do układu
Dobór warto zacząć nie od napięcia z nadruku, tylko od tego, przy jakim prądzie element ma pracować. To właśnie tam widać, czy projekt będzie stabilny, czy tylko „na papierze”. Ja zwykle patrzę na kilka parametrów naraz, bo pominięcie jednego potrafi zepsuć cały układ.
| Kryterium | Na co zwrócić uwagę | Dlaczego to ważne |
|---|---|---|
| Napięcie nominalne | Dobierz do wymaganego poziomu pracy, a nie do przypadkowego katalogowego numeru. | Za niskie napięcie nie da oczekiwanego efektu, za wysokie nie ochroni układu. |
| Prąd testowy | Sprawdź, przy jakim prądzie podane jest napięcie Zenera. | To właśnie wtedy charakterystyka jest najbardziej reprezentatywna. |
| Minimalny prąd podtrzymania | Upewnij się, że układ zapewnia przynajmniej taki prąd w najgorszym przypadku. | Bez tego regulacja robi się miękka i napięcie zaczyna pływać. |
| Moc strat | Sprawdź, ile watów może rozproszyć obudowa i sam chip. | Przekroczenie mocy kończy się przegrzaniem i dryfem parametrów. |
| Tolerancja | W praktyce spotyka się zwykle ±5%, ±2% i ±1%. | W prostych układach wystarczy większa tolerancja, w precyzyjnych już nie. |
| Temperatura | Sprawdź współczynnik temperaturowy dla konkretnej serii. | Wartość napięcia może wyraźnie odpłynąć wraz z nagrzaniem. |
| Obudowa i prąd upływu | W małych SMD liczy się miejsce, ale też straty i nagrzewanie. | Mała obudowa nie zawsze znaczy małe ryzyko, zwłaszcza przy większym prądzie. |
W praktyce bardzo pomaga prosty wzór dla stabilizacji bocznikowej: R = (Vin - Vz) / Iz. Jeśli układ ma też obciążenie, do prądu diody doliczasz pobór odbiornika, bo rezystor musi „nakarmić” oba. Przykład jest banalny, ale dobrze pokazuje logikę doboru: przy zasilaniu 12 V i napięciu odniesienia 5,1 V, dla prądu 5 mA rezystor wychodzi około 1,38 kΩ, więc w praktyce sięgasz po 1,5 kΩ i sprawdzasz jeszcze zapas mocy. To właśnie ten etap odróżnia działający prototyp od rozwiązania, które tylko wygląda dobrze na schemacie.
W katalogach spotkasz dziś serie od około 2,4 V do 75 V, a w małych obudowach SMD dopuszczalna moc często mieści się w granicach kilkuset miliwatów, zależnie od konkretnej rodziny. To szeroki zakres, więc dobór nie jest problemem sam w sobie. Problem zaczyna się wtedy, gdy ktoś wybiera element wyłącznie po napięciu i ignoruje prąd, temperaturę oraz rozrzut parametrów.
Najczęstsze błędy przy projektowaniu
Najwięcej kłopotów widzę zwykle nie w samym elemencie, tylko w założeniach. Zenera jest prosta, ale właśnie przez tę prostotę łatwo ją użyć zbyt optymistycznie.
- Zbyt mały prąd pracy - napięcie nie stabilizuje się poprawnie, bo układ siedzi za blisko obszaru „kolana”.
- Brak zapasu mocy - element działa na granicy i po nagrzaniu zaczyna zmieniać zachowanie.
- Ignorowanie temperatury - w układzie pracującym długo i w cieple napięcie może odjechać bardziej, niż zakłada projektant.
- Oczekiwanie precyzji regulatora - ten element daje wygodę i prostotę, ale nie zastępuje porządnego stabilizatora liniowego.
- Mylenie ogranicznika z ochroną przepięciową - drobny clamp to jedno, a ochrona przed energicznym impulsem to zupełnie inna liga.
Jeśli miałbym wskazać jeden błąd, który najczęściej psuje efekt końcowy, to byłoby nim liczenie tylko na wartość nominalną z noty. W praktyce liczy się zakres pracy, a nie pojedyncza liczba. Dopiero wtedy układ zachowuje się przewidywalnie.
Kiedy lepiej wybrać inny element niż stabilizator Zenera
Dioda Zenera wygrywa tam, gdzie liczy się prostota, niski koszt i niewielka moc strat, ale nie wszędzie jest najlepszym wyborem. Jeśli potrzebujesz lepszej sprawności, większego prądu albo bardzo stabilnego napięcia odniesienia, lepiej spojrzeć na inne rozwiązania. W praktyce dobór zależy od tego, czy chcesz ograniczyć napięcie, czy naprawdę je stabilizować.
| Rozwiązanie | Mocna strona | Ograniczenie | Kiedy wybrać |
|---|---|---|---|
| Element Zenera | Prosty, tani, mało elementów wokół | Średnia precyzja i niższa sprawność | Małe prądy, referencja, prosty ogranicznik |
| Regulator liniowy | Lepsza stabilizacja i zwykle łatwiejsza kontrola wyjścia | Potrzebuje zapasu napięcia i generuje straty | Zasilanie układów logicznych i bardziej wymagających obciążeń |
| TVS | Szybka ochrona przed impulsami | Nie służy do klasycznej stabilizacji DC | Ochrona portów, linii zewnętrznych i narażonych wejść |
Jeśli mam zostawić jedną praktyczną wskazówkę, to tę: przy pierwszym projekcie nie oceniaj tego elementu po samej nazwie, tylko po charakterystyce z noty katalogowej. Sprawdź napięcie przy właściwym prądzie, policz moc rezystora i dopiero wtedy zdecyduj, czy to wystarczy. W elektronice najwięcej zyskuje się nie przez wybór „najlepszego” komponentu, ale przez wybór komponentu, który naprawdę pasuje do warunków pracy.
