W instalacjach elektrycznych jeden wynik potrafi powiedzieć więcej niż długi opis stanu obwodu. W praktyce impedancja pętli zwarcia pokazuje, czy przy uszkodzeniu prąd popłynie wystarczająco szybko, aby zabezpieczenie odłączyło zasilanie bezpiecznie i w wymaganym czasie. To ważne zarówno w mieszkaniach, jak i w rozdzielnicach pełnych elektroniki, RCD oraz zasilaczy impulsowych. W tym tekście wyjaśniam, jak czytać ten parametr, jak go mierzyć, co najczęściej fałszuje wynik i co zrobić, gdy liczba wychodzi za wysoka.
Najważniejsze rzeczy do zapamiętania
- Im niższa impedancja pętli, tym większy prąd zwarciowy i szybsze zadziałanie zabezpieczenia.
- Wynik porównuje się z limitem dla konkretnego aparatu i układu sieci, a nie z „wrażeniem” z pomiaru.
- W instalacjach z RCD trzeba użyć właściwej metody testu, bo zwykły pomiar może wyzwolić wyłącznik albo zafałszować odczyt.
- Najczęstsze błędy to zły punkt pomiaru, brak kompensacji przewodów i ignorowanie temperatury żył.
- W układzie TN wartości są zwykle niskie, w TT wyraźnie wyższe, a w IT ocena opiera się na innych zasadach.
- Jeśli wynik jest za wysoki, problemem bywa nie tylko kabel, ale też zaciski, połączenia, długość obwodu albo dobór zabezpieczenia.

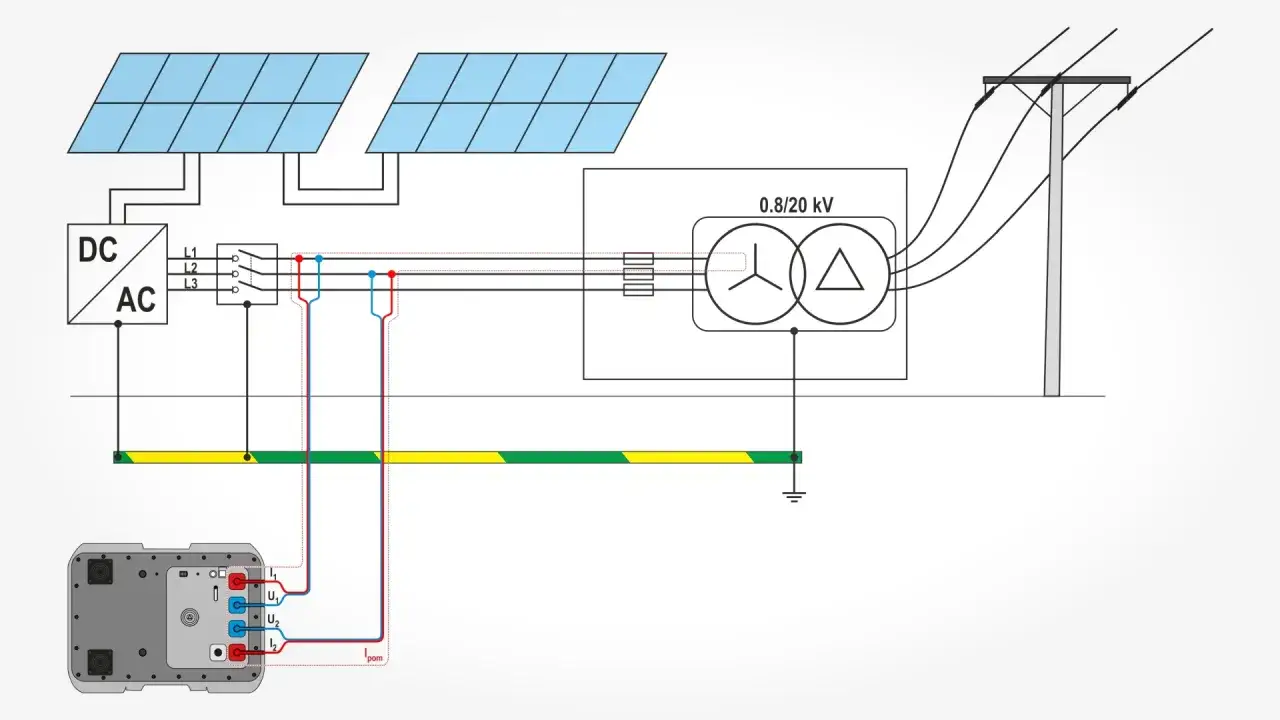

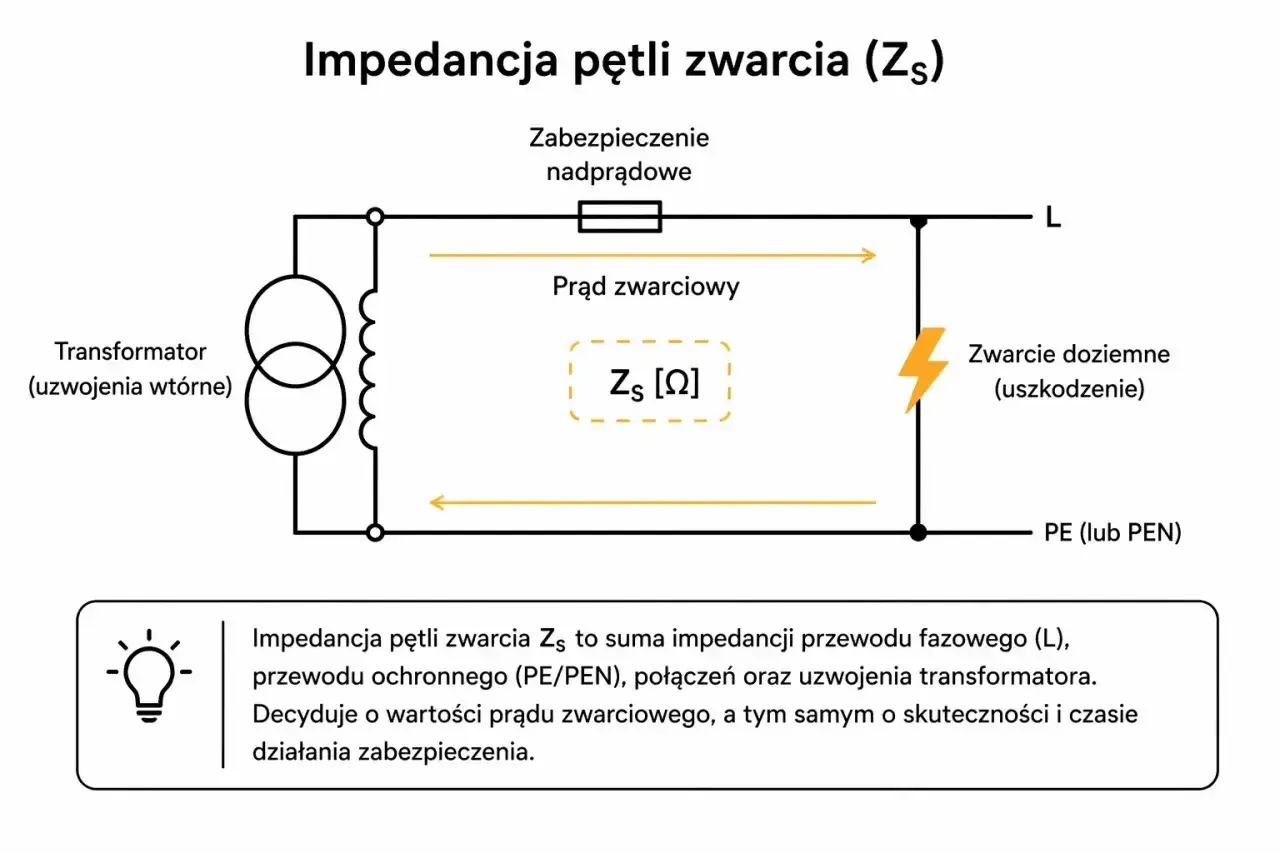

Co naprawdę mierzy ten parametr
To nie jest wyłącznie „opór przewodu”. Mierzę sumę elementów, przez które musi wrócić prąd uszkodzeniowy: przewód fazowy, przewód ochronny, połączenia, źródło zasilania i wszystko, co po drodze dokłada swoją składową impedancyjną. Dlatego wynik opisuje nie tylko stan kabli, ale też to, czy zabezpieczenie ma szansę zadziałać dość szybko.
W praktyce chodzi o to, że im mniejsza impedancja pętli, tym większy prąd zwarciowy. A większy prąd to szybsze wyłączenie przez wyłącznik nadprądowy albo bezpiecznik. W układach TN zależność bywa wyjątkowo czytelna: pętla L-PE jest zbudowana głównie z przewodów, więc przy poprawnym wykonaniu instalacji prąd zwarcia może być bardzo duży. Z kolei w obwodach TT część tej drogi „idzie przez ziemię”, więc ocena wygląda inaczej.
Ja zwykle tłumaczę to prosto: jeśli prąd ma wrócić do źródła zbyt trudną drogą, zabezpieczenie może nie zdążyć odciąć uszkodzenia w wymaganym czasie. I właśnie dlatego ten pomiar jest tak ważny przy odbiorze, modernizacji oraz okresowych kontrolach. Gdy rozumiemy sens samej liczby, łatwiej przejść do jej interpretacji.
Jak interpretuję wynik zamiast tylko go odczytać
Sam odczyt z miernika niewiele znaczy, dopóki nie porównam go z limitem dla konkretnego zabezpieczenia. W praktyce patrzę na trzy rzeczy: typ aparatu, charakterystykę zadziałania i wymagany czas wyłączenia. Dla obwodów końcowych w układzie TN, zasilanych z napięcia 120–230 V AC i o prądzie znamionowym do 32 A, typowy czas samoczynnego wyłączenia wynosi 0,4 s. Dla obwodów rozdzielczych przyjmuje się zwykle 5 s.
Żeby nie zgadywać, korzystam z orientacyjnych wartości dla popularnych wyłączników. Przy 230 V wygląda to tak:
| Aparat | Orientacyjny limit Zs | Jak czytam taki wynik |
|---|---|---|
| Wyłącznik B16 | ok. 2,87 Ω | zwykle daje dobry margines dla obwodów końcowych o umiarkowanej długości |
| Wyłącznik C16 | ok. 1,44 Ω | wymaga wyraźnie lepszej pętli niż B16, bo ma „twardszą” charakterystykę |
| Wyłącznik D16 | ok. 0,72 Ω | to już parametr dla instalacji, gdzie spodziewam się bardzo dużego prądu zwarciowego |
To są wartości referencyjne, a nie uniwersalny wyrok dla każdej instalacji. Jeśli wynik jest blisko granicy, nie traktuję go jako komfortowego. Szukam wtedy zapasu, bo przewody nagrzewają się pod obciążeniem, a ich rezystancja rośnie. Właśnie dlatego część praktyków przyjmuje bezpieczny margines i uznaje, że pomiar powinien być wyraźnie niższy od limitu tabelarycznego.
Warto też liczyć przybliżony prąd zwarciowy. Dzielę napięcie względem ziemi przez Zs, czyli w uproszczeniu If ≈ U0 / Zs. Gdy widzę 2,0 Ω przy 230 V, dostaję około 115 A. Taki wynik może wystarczyć dla B16, ale już nie zawsze dla aparatu o bardziej wymagającej charakterystyce. Gdy wiem, jak czytać liczby, przechodzę do samego pomiaru.
Jak mierzę pętlę zwarciową krok po kroku
Dobry pomiar zaczyna się przed wciśnięciem przycisku TEST. Najpierw identyfikuję obwód, zabezpieczenie i układ sieci. Potem sprawdzam, czy obwód jest chroniony RCD, bo to decyduje o metodzie testu. Wysokoprądowy pomiar pętli jest zwykle stabilniejszy i dokładniejszy, ale może wyzwolić wyłącznik różnicowoprądowy. W instalacjach z RCD używam więc trybu no-trip, czyli testu bez wyzwalania, ale pamiętam, że taki odczyt bywa lekko zawyżony.
- Ustalam punkt pomiarowy, najlepiej najdalszy praktycznie dostępny punkt obwodu.
- Sprawdzam i zeruję przewody pomiarowe, żeby nie doliczyć ich rezystancji do wyniku.
- Dobieram metodę do zabezpieczenia: test wysokoprądowy albo no-trip dla obwodów z RCD.
- Wykonuję pomiar i powtarzam go, jeśli odczyt pływa albo wygląda podejrzanie.
- Zapisuję wynik razem z typem zabezpieczenia, punktem pomiaru i warunkami testu.
Na końcu zapisuję nie tylko samą liczbę, ale też to, co pozwoli ją odtworzyć przy kolejnym przeglądzie. To prowadzi do pytania, dlaczego ta sama instalacja potrafi dać różne wyniki w zależności od układu sieci.
Dlaczego TN, TT i IT dają tak różne wyniki
Różnice wynikają z budowy drogi powrotnej prądu zwarciowego. W układzie TN pętla jest złożona głównie z przewodów instalacyjnych i źródła zasilania, więc prąd uszkodzeniowy jest zwykle wysoki, a Zs niska. W układzie TT część drogi przechodzi przez uziemienie i grunt, dlatego wynik bywa znacznie wyższy, a sam pomiar bez RCD często nie daje pełnego obrazu bezpieczeństwa. W IT pierwszy doziemny błąd nie zachowuje się tak samo jak w TN czy TT, więc ocenia się go według innych zasad i zwykle z udziałem kontroli izolacji.
| Układ | Jak wygląda pętla | Co zwykle widzę w praktyce | Na co zwracam uwagę |
|---|---|---|---|
| TN | Droga powrotna jest głównie przewodowa | Wysoki prąd zwarciowy, niska impedancja | Czy zabezpieczenie wyłączy obwód w wymaganym czasie |
| TT | Duży udział uziemienia i gruntu | Wyższa impedancja i niższy prąd zwarciowy | RCD, rezystancja uziomu i realne napięcie dotykowe |
| IT | Inna logika pierwszego uszkodzenia | Pierwszy błąd nie musi powodować natychmiastowego wyłączenia | Monitoring izolacji i procedura reagowania na uszkodzenie |
W SEP-owych opracowaniach praktycznie widać to bardzo wyraźnie: w TN prąd zwarcia doziemnego jest duży, a sama pętla może mieć poniżej 2 Ω, podczas gdy w TT i IT warunki są już zupełnie inne. To właśnie dlatego nie lubię porównywania „jednej liczby” bez kontekstu. Gdy znam układ sieci, łatwiej wychwycić fałszywe wyniki i błędy w interpretacji.
Skoro wiadomo już, jak różnią się układy, warto zobaczyć, co najczęściej psuje pomiar albo sprawia, że wynik wygląda gorzej, niż jest w rzeczywistości.
Najczęstsze błędy, przez które wynik kłamie
Najwięcej problemów widzę nie w samym mierniku, tylko w sposobie użycia. Powtarzający się schemat jest prosty: pomiar zbyt blisko rozdzielnicy, brak kompensacji przewodów, ignorowanie temperatury i zła metoda dla obwodu z RCD. Do tego dochodzą zakłócenia z nowoczesnej elektroniki, które potrafią rozchwiać odczyt bardziej niż sam kabel.
- Pomiar w niewłaściwym punkcie. Wynik przy rozdzielnicy nie mówi tyle samo co wynik na końcu obwodu.
- Brak wyzerowania przewodów. Nawet krótki komplet pomiarowy potrafi dodać zauważalną wartość przy niskiej impedancji.
- Porównywanie no-trip z limitem dla pomiaru wysokoprądowego. To częsty błąd w instalacjach z RCD.
- Brak uwzględnienia temperatury. Rozgrzane przewody mają większą rezystancję niż instalacja „na zimno”.
- Ignorowanie charakterystyki zabezpieczenia. B, C i D nie zachowują się tak samo.
- Jednorazowy odczyt bez powtórzenia. Przy niestabilnej sieci lepiej zrobić dwa lub trzy pomiary.
W obiektach z elektroniką użytkową, UPS-ami, zasilaczami impulsowymi, ładowarkami i filtrami przeciwzakłóceniowymi bywa jeszcze jedna pułapka: wartość potrafi lekko „pływać”. To nie zawsze oznacza awarię instalacji. Czasem oznacza po prostu, że trzeba zmienić metodę, odczekać chwilę i sprawdzić odczyt ponownie. Gdy wynik naprawdę jest wysoki, nie zostawiam tego na później.
Co zrobić, gdy wynik wychodzi za wysoki
Za wysoka pętla nie musi od razu oznaczać generalnego remontu, ale zawsze wymaga sprawdzenia przyczyny. Ja zaczynam od rzeczy prostych, bo najczęściej to one rozwiązują problem.
- Weryfikuję punkt pomiaru i metodę, żeby wykluczyć błąd testu.
- Sprawdzam zaciski, połączenia, listwy i puszki, bo luźny styk potrafi dodać zaskakująco dużo impedancji.
- Oceniam długość obwodu i przekrój przewodów. Czasem problemem jest po prostu zbyt długa trasa albo zbyt mały przekrój względem obciążenia.
- Kontroluję ciągłość przewodu ochronnego oraz połączenia wyrównawcze.
- Jeśli to układ TT, patrzę też na uziom i RCD, bo tam sama pętla nie opowiada całej historii.
- Jeśli dobór zabezpieczenia jest graniczny, analizuję jego charakterystykę zamiast wymieniać je „na oko”.
Nie lubię maskować problemu samą zmianą aparatu na wolniej reagujący, jeśli projekt instalacji tego nie przewiduje. To może chwilowo poprawić papierowy wynik, ale nie rozwiązuje przyczyny. W praktyce lepiej znaleźć słaby styk, poprawić połączenie albo przeprojektować obwód, niż liczyć na to, że zabezpieczenie „jakoś” wytrzyma. Taki sposób myślenia zwykle kończy się kolejnym przeglądem z tym samym problemem.
Jeśli poprawa wymaga większej ingerencji, traktuję to jako sygnał do porządnej diagnostyki, a nie do kosmetyki. Zanim jednak zamknę temat, warto jeszcze wiedzieć, co powinno znaleźć się w samym protokole.
Co powinno trafić do protokołu, żeby wynik miał sens za rok
Sam wynik bez kontekstu szybko traci wartość. Po kilku miesiącach nikt nie pamięta, czy test był robiony przy rozdzielnicy, na końcu obwodu, w trybie no-trip, czy z wyzerowanymi przewodami. Dlatego w protokole zapisuję minimum informacji, które pozwalają porównać pomiary między sobą.
| Co zapisuję | Dlaczego to ważne |
|---|---|
| Wynik Zs i punkt pomiaru | Pozwala porównać obwody między sobą i wrócić do tego samego miejsca przy kolejnym przeglądzie |
| Typ i wartość zabezpieczenia | Bez tego liczba nie mówi, czy obwód spełnia wymagania |
| Układ sieci TN, TT lub IT | Ten sam wynik może znaczyć coś innego w różnych układach |
| Metoda pomiaru | Wysokoprądowy test i no-trip nie są identyczne interpretacyjnie |
| Ze, jeśli była mierzona osobno | Ułatwia diagnostykę, gdy trzeba odróżnić problem sieci od problemu obwodu |
| Uwagi o stabilności odczytu | Przy elektronice, falownikach i UPS-ach to często klucz do prawidłowej interpretacji |
To nie jest biurokracja dla samej biurokracji. Dobrze zapisany protokół oszczędza czas przy modernizacji, naprawie i następnym przeglądzie. W instalacji pełnej elektroniki, automatyki i zabezpieczeń różnice między jednym a drugim pomiarem potrafią być istotne, a bez notatek trudno je uczciwie ocenić.
Co z tego wynika dla domowej i przemysłowej instalacji
Najkrócej mówiąc: ten parametr ma sens tylko wtedy, gdy czytam go razem z zabezpieczeniem, układem sieci i punktem pomiaru. W domu najczęściej szukam odpowiedzi na pytanie, czy obwód końcowy wyłączy zasilanie dość szybko, zanim dojdzie do przegrzania przewodów albo niebezpiecznego napięcia dotykowego. W zakładzie przemysłowym dochodzi jeszcze wpływ długich tras kablowych, falowników, UPS-ów i większej liczby punktów połączeń.
Jeśli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: nie oceniaj samej liczby w oderwaniu od reszty instalacji. Dopiero zestawienie wyniku, układu sieci, charakterystyki zabezpieczenia i metody testu mówi, czy obwód naprawdę jest bezpieczny i zgodny z wymaganiami. A to właśnie odróżnia dobry pomiar od liczby wpisanej do protokołu bez głębszego sensu.
Gdy patrzę na instalację w ten sposób, pętla zwarciowa przestaje być abstrakcyjnym parametrem z miernika, a staje się konkretną odpowiedzią na pytanie, czy układ ochrony zadziała wtedy, kiedy naprawdę będzie potrzebny.
