Opornik, czyli rezystor, jest jednym z tych elementów, które wydają się banalne, dopóki nie trzeba dobrać ich do diody, mikrokontrolera albo zasilacza. W praktyce decyduje o tym, ile prądu popłynie, jak rozłoży się napięcie i czy układ będzie pracował stabilnie. Poniżej pokazuję, jak działa, jakie ma odmiany, jak czytać oznaczenia i jak nie dobrać zbyt słabego elementu.
Najważniejsze informacje w jednym miejscu
- Rezystor ogranicza prąd i pomaga dzielić napięcie, więc jest podstawą większości prostych układów elektronicznych.
- Najważniejsze parametry to opór, moc i tolerancja; dopiero później patrzę na obudowę i technologię wykonania.
- W praktyce najczęściej spotkasz oporniki metalizowane, drutowe, SMD oraz potencjometry do regulacji.
- Kolorowe paski, kody SMD i oznaczenia mocy mówią więcej, niż wielu początkujących zakłada na pierwszy rzut oka.
- Największy błąd to dobór elementu wyłącznie po wartości oporu, bez sprawdzenia, ile ciepła ma rozproszyć.
Czym jest opornik i po co w ogóle się go stosuje
Najprościej mówiąc, to bierny element, który stawia opór przepływowi prądu. Nie wzmacnia sygnału i sam niczego nie „produkuje”, ale kontroluje warunki pracy całego układu. Bez niego trudno byłoby bezpiecznie zasilać diodę LED, ustawić punkt pracy tranzystora, zbudować dzielnik napięcia albo ograniczyć prąd w linii sygnałowej.
W praktyce patrzę na ten element jak na precyzyjny zawór: czasem ma po prostu ograniczyć prąd, czasem ułożyć napięcia w odpowiednich proporcjach, a czasem rozproszyć energię w postaci ciepła. To właśnie dlatego ten sam typ nie sprawdza się wszędzie. Z jednej strony można użyć prostego, taniego elementu do LED-a, z drugiej w torze pomiarowym liczy się już stabilność i niski błąd wartości.
Najważniejsze jest zrozumienie jednej rzeczy: nie chodzi wyłącznie o samą wartość oporu. Równie ważne są warunki pracy, temperatura, obciążenie i to, czy układ ma działać „na styk”, czy z zapasem. Żeby jednak dobierać go bez zgadywania, trzeba zrozumieć, jak opór przekłada się na prąd i napięcie.
Jak działa w obwodzie i co oznacza jego opór
Tu wracam do podstaw, bo one naprawdę oszczędzają błędów. Zależność między napięciem, prądem i oporem opisuje prawo Ohma: U = I × R. Z tego wynika, że przy stałym napięciu większy opór oznacza mniejszy prąd, a mniejszy opór pozwala popłynąć większemu prądowi.
W praktyce najczęściej wykorzystuję to na trzy sposoby:
- ograniczenie prądu - na przykład przy diodach LED, wejściach układów scalonych albo w prostych zabezpieczeniach,
- dzielnik napięcia - gdy trzeba z jednego napięcia uzyskać niższe i przewidywalne,
- obciążenie lub rozładowanie - gdy energia ma się bezpiecznie rozproszyć zamiast zostać w układzie.
Warto też pamiętać o mocy. Ten sam element może działać poprawnie w małym sygnale, a przegrzać się po chwili w zasilaniu. Moc liczy się ze wzoru P = U × I albo P = I² × R. Jeśli z obliczeń wychodzi 0,06 W, nie wkładam elementu „na styk”; wolę zostawić zapas, bo temperatura obudowy i warunki montażu robią różnicę. Z tej podstawy wynika naturalne pytanie: który wariant wybrać do konkretnej roli.

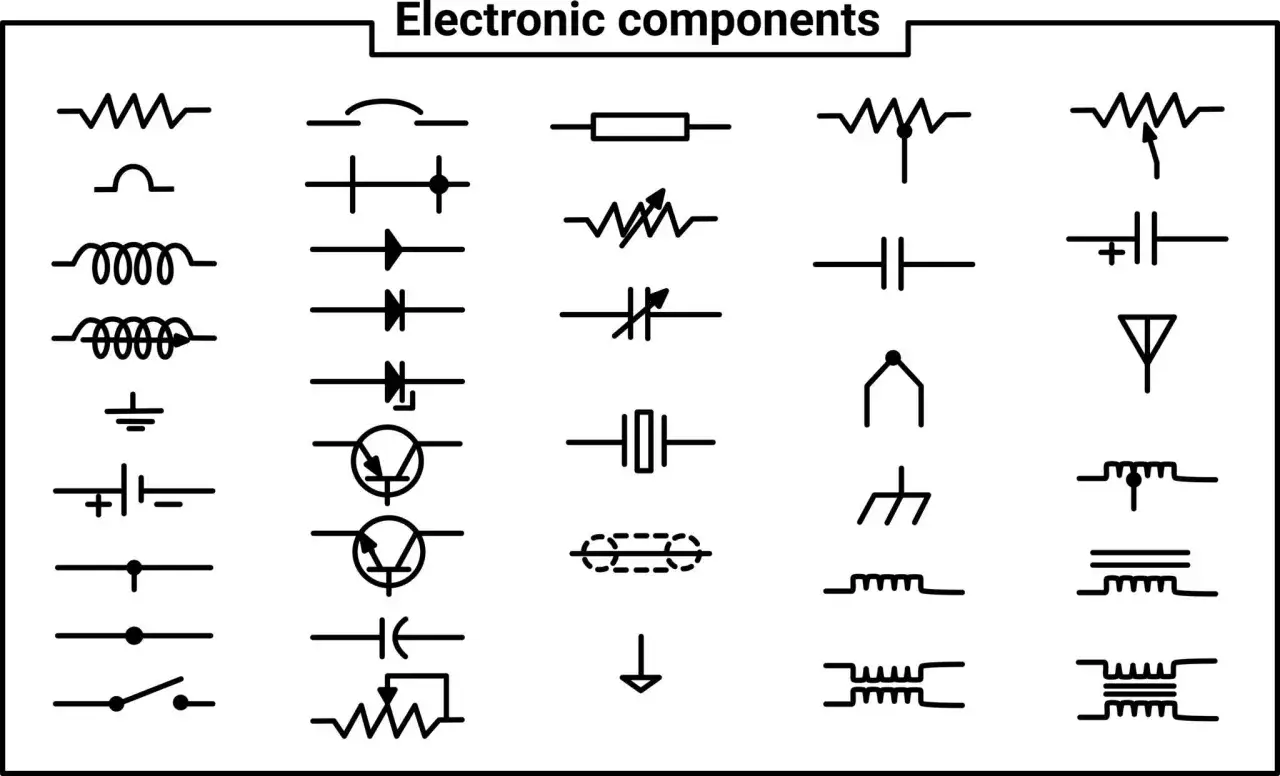

Rodzaje oporników i gdzie naprawdę się sprawdzają
Na rynku jest kilka popularnych rodzin, ale w codziennej elektronice i tak przewijają się głównie te poniższe. Różnią się ceną, stabilnością, mocą i sposobem montażu. Jedne są stworzone do prostych projektów, inne do pracy pod dużym obciążeniem albo w układach pomiarowych.
| Rodzaj | Cechy | Najlepsze zastosowanie | Na co uważać |
|---|---|---|---|
| Metalizowany | Dobry kompromis między ceną, dokładnością i stabilnością | Większość układów hobbystycznych i użytkowych | Przy wyższej temperaturze warto sprawdzić zapas mocy |
| Drutowy | Duża wytrzymałość cieplna i wysoka moc | Zasilacze, obciążenia, układy mocy | Zwykle jest większy i mniej wygodny w małych płytkach |
| SMD | Mały rozmiar, łatwy montaż maszynowy, dobre do elektroniki użytkowej | Płytki drukowane o małej powierzchni | Łatwo pomylić oznaczenie i zbyt mocno je obciążyć |
| Potencjometr | Element regulowany ręcznie | Regulacja głośności, jasności, kalibracja | Nie traktuję go jak zamiennika stałego elementu w każdym miejscu |
| Trymer | Mały potencjometr do jednorazowej lub rzadkiej regulacji | Ustawienia serwisowe i kalibracja | Nie nadaje się do częstego kręcenia |
Jeśli potrzebna jest reakcja na temperaturę, w grę wchodzą jeszcze termistory, ale to już osobna klasa elementów. Na co dzień jednak najwięcej projektów opiera się właśnie na tych kilku grupach, więc od nich zaczynam dobór. Teraz przechodzę do oznaczeń, bo to one najczęściej decydują, czy wybór będzie trafiony.
Jak odczytać oznaczenia i nie pomylić wartości
Małe oporniki przewlekane do około 1 W zwykle mają kolorowe paski, a elementy SMD korzystają z kodu cyfrowego. To brzmi prosto, ale w praktyce właśnie tu pojawia się najwięcej pomyłek. Najpierw trzeba odczytać właściwy koniec elementu, bo pasek tolerancji bywa oddzielony nieco większą przerwą, a w niektórych wersjach pierwszy pasek jest bliżej jednego z końców.
System z paskami opiera się na kilku wariantach: 3-, 4-, 5- i 6-paskowym. Im więcej pasków, tym zwykle większa precyzja lub dodatkowa informacja o współczynniku temperaturowym. Dla uproszczenia można zapamiętać taką praktyczną zasadę:
- 3 paski - zwykle elementy o luźniejszej tolerancji, często około ±20%,
- 4 paski - popularny wariant z tolerancją około ±5%,
- 5 pasków - większa dokładność, przydatna w bardziej wymagających układach,
- 6 pasków - dodatkowa informacja, często o zachowaniu przy zmianach temperatury.
Przykład praktyczny: brązowy, czarny, czerwony i złoty oznacza 1 kΩ z tolerancją ±5%. To jeden z tych kodów, które dobrze znać na pamięć, bo pojawia się naprawdę często. W wersji SMD odczyt jest inny: trzy cyfry zwykle oznaczają dwie liczby znaczące i mnożnik, a w kodzie z literą R litera pełni rolę przecinka. Kiedy typ jest już jasny, przechodzę do doboru konkretnej wartości i mocy.
Jak dobrać właściwy model do układu
Ja zwykle zaczynam od pytania, co ten element ma zrobić: ograniczyć prąd, podzielić napięcie, ustalić poziom logiczny czy rozproszyć energię. Dopiero potem liczę wartość. Przy prostym LED-zie często wystarczy jedna szybka kalkulacja, ale przy zasilaniu, audio lub pomiarach patrzę już na kilka parametrów jednocześnie.
- Ustal zadanie - inaczej dobiera się element do LED-a, inaczej do dzielnika napięcia, a jeszcze inaczej do układu mocy.
- Policz wartość - użyj prawa Ohma i dopasuj opór do wymaganego prądu.
- Sprawdź moc - zostaw zapas, najlepiej co najmniej 2x względem wyliczonej wartości, a przy wysokiej temperaturze jeszcze więcej.
- Dobierz tolerancję - do prostych zadań zwykle wystarcza ±5%, ale przy pomiarach i precyzyjnych układach lepiej zejść niżej.
- Sprawdź obudowę i montaż - nie każdy element pasuje mechanicznie do tej samej płytki.
Dobry przykład to zwykła dioda LED zasilana z 5 V. Jeśli spadek napięcia na diodzie wynosi około 2 V, a prąd ma wynosić 20 mA, wychodzi 150 Ω. Moc wydzielana na elemencie to zaledwie około 0,06 W, więc popularny wariant 0,25 W daje bezpieczny zapas. To prosty przykład, ale dobrze pokazuje, że sama wartość oporu to dopiero połowa sukcesu. Sama wartość jeszcze nie wystarczy, bo najwięcej błędów pojawia się przy montażu i przyjęciu złych założeń.
Najczęstsze błędy, które psują nawet prosty układ

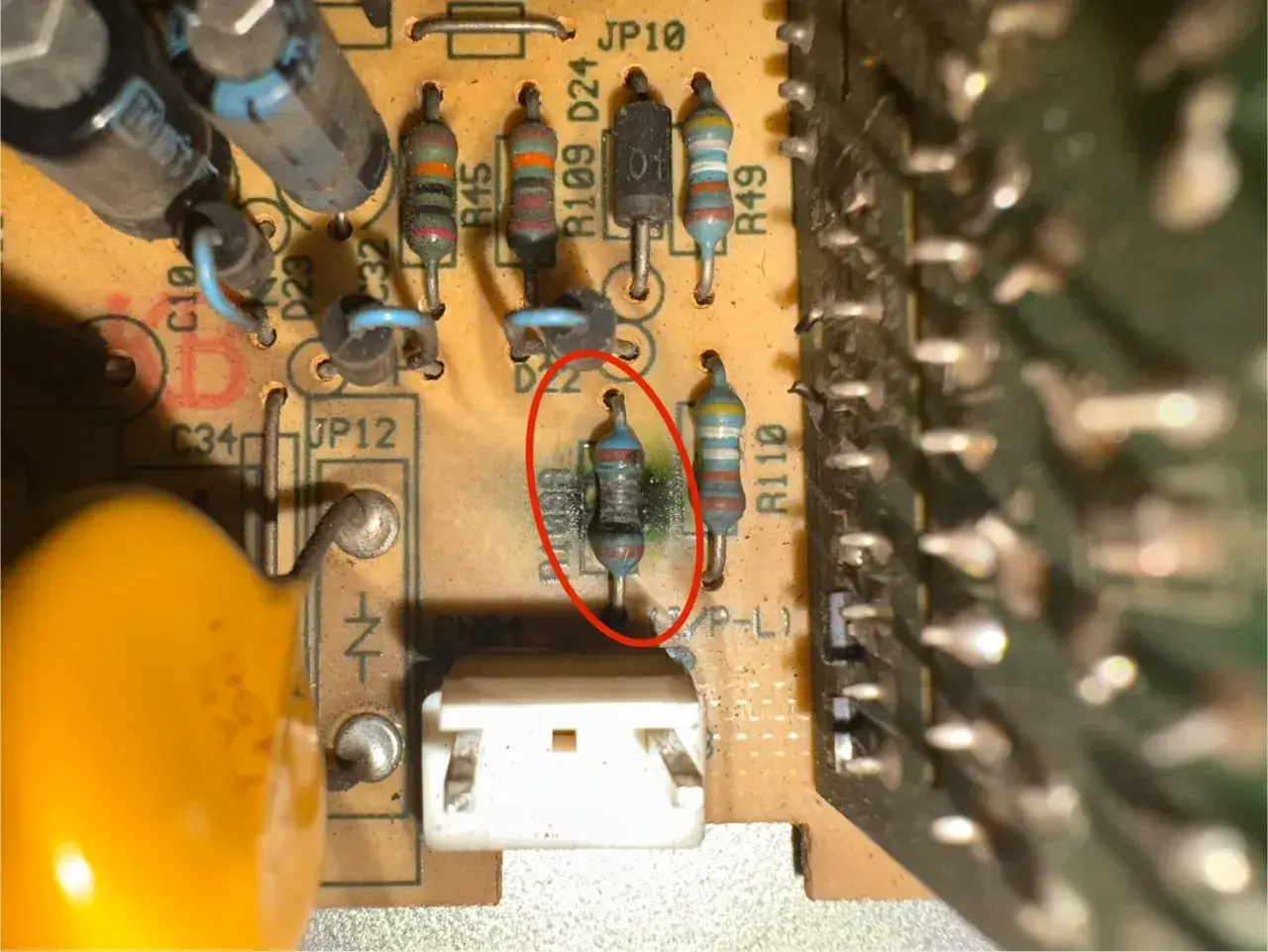

Najczęściej widzę cztery powtarzalne potknięcia. Pierwsze to ignorowanie mocy i wkładanie zbyt słabego elementu tam, gdzie powinien pracować z zapasem. Drugie to dobór wyłącznie „na wartość”, bez sprawdzenia tolerancji, temperatury i środowiska pracy. Trzecie to czytanie oznaczeń od złej strony albo mylenie kodów SMD. Czwarte to traktowanie każdego opornika jak uniwersalnego rozwiązania, mimo że w torze sygnałowym i w układzie mocy wymagania są zupełnie inne.
W praktyce problemem bywa też temperatura otoczenia. Element, który działa poprawnie na stole, może zacząć się grzać wewnątrz ciasnej obudowy albo przy słabej wentylacji. Dochodzi jeszcze współczynnik temperaturowy, czyli informacja o tym, jak mocno zmienia się jego opór wraz z temperaturą. W układach pomiarowych i audio ma to realne znaczenie, bo drobne odchyłki potrafią przesunąć punkt pracy lub wprowadzić szum.
- Nie zakładaj, że nominalna wartość jest identyczna z rzeczywistą.
- Nie ignoruj zapasu mocy, nawet jeśli układ działa tylko chwilowo.
- Nie montuj elementu „na styk” mechanicznie, jeśli będzie się nagrzewał.
- Nie mieszaj roli ograniczania prądu z rolą dzielnika napięcia bez sprawdzenia obliczeń.
To właśnie te drobiazgi decydują, czy układ działa od razu, czy zaczyna sprawiać kłopoty po kilku minutach. Przed lutowaniem zostaje już tylko krótka kontrola praktyczna.
Co sprawdzam przed wlutowaniem elementu do układu
Gdy mam już wybraną wartość, robię szybki przegląd czterech rzeczy. Sprawdzam zgodność oporu z obliczeniem, moc z zapasem, tolerancję z wymaganiami projektu i zgodność obudowy z płytką. To brzmi jak drobiazg, ale właśnie taki krótki przegląd najczęściej oszczędza powtórnego rozlutowywania i szukania przyczyny błędu.
Jeśli projekt jest prosty, wystarczy mi wersja standardowa o umiarkowanej tolerancji. Jeśli jednak wchodzi w grę pomiar, audio albo zasilanie o większym obciążeniu, zwracam uwagę także na stabilność, szum i zachowanie przy podwyższonej temperaturze. W elektronice to często nie jest walka o „najlepszy” element, tylko o taki, który rzeczywiście pasuje do warunków pracy.
Najkrótsza zasada, którą warto zapamiętać, brzmi tak: nie dobieraj elementu wyłącznie po liczbie omów. Sprawdź jeszcze moc, tolerancję i temperaturę pracy, a wtedy układ będzie działał przewidywalnie, zamiast zaskakiwać po pierwszym uruchomieniu.
