Najważniejsze są trzy rzeczy, które trzeba sprawdzić przed podłączeniem sprzętu
- Natężenie prądu mówi, ile ładunku przepływa w czasie, a nie „jak mocna” jest ładowarka.
- Zasilacz może mieć większą wydajność prądową niż potrzebuje urządzenie, ale napięcie musi się zgadzać.
- 60 W przy 12 V oznacza około 5 A, więc proste obliczenie szybko weryfikuje specyfikację.
- mAh opisuje pojemność akumulatora, a nie prąd wyjściowy zasilacza.
- Multimetr mierzy prąd szeregowo, więc wpięcie go równolegle grozi uszkodzeniem bezpiecznika.
Czym jest natężenie prądu w praktyce elektroniki
W fizyce natężenie prądu to po prostu ilość ładunku elektrycznego, która przepływa przez przekrój przewodnika w jednostce czasu. Jednostką SI jest amper oznaczany symbolem A, a w uproszczeniu 1 A oznacza 1 kulomb ładunku na sekundę. To definicja metrologiczna, ale w elektronice najważniejsze jest coś bardziej przyziemnego: ten parametr mówi, jak duży przepływ energii może pojawić się w układzie i czy elementy zasilania wytrzymają obciążenie.
Ja patrzę na to tak: napięcie jest warunkiem startu, a natężenie jest skutkiem pracy odbiornika. Urządzenie nie „bierze” prądu dlatego, że zasilacz ma napisane 3 A, tylko dlatego, że jego układ elektroniczny tyle potrzebuje przy danym napięciu. To rozróżnienie jest ważne, bo od razu porządkuje wiele mitów o ładowarkach i zasilaczach.
W praktyce zbyt mały prąd dostępny po stronie zasilania zwykle nie powoduje spektakularnej awarii od razu. Częściej widać spadek napięcia, grzanie przewodów, restartowanie urządzenia albo wyłączenie zabezpieczenia. Dlatego przy projektowaniu lub doborze sprzętu nie wystarczy spojrzeć na jeden parametr z tabliczki znamionowej.
Jak prąd, napięcie i moc współpracują w urządzeniach
W elektronice te trzy wielkości trzeba czytać razem. Najprostsza zależność to P = U × I, czyli moc równa się napięciu pomnożonemu przez natężenie. Z tego wynika, że 5 V przy 2 A daje 10 W, a 20 V przy 3 A daje już 60 W. Sam zapis „2 A” niczego nie wyjaśnia, jeśli nie wiemy, przy jakim napięciu ta wartość występuje.
| Parametr | Symbol | Co opisuje | Najczęstsza pomyłka |
|---|---|---|---|
| Napięcie | V | Różnicę potencjałów, która „napędza” obwód | Wybór złego napięcia i liczenie, że reszta się dopasuje |
| Natężenie prądu | A | Ilość prądu pobieraną lub możliwą do dostarczenia | Traktowanie tej wartości jak jedynego kryterium doboru zasilacza |
| Moc | W | Tempo zużywania energii przez urządzenie | Porównywanie sprzętu tylko po samych amperach |
| Pojemność akumulatora | Ah, mAh | Ilość ładunku, jaką może zgromadzić bateria | Mylenie pojemności z prądem ładowania |
To właśnie dlatego dwie ładowarki o tej samej wartości prądu mogą działać zupełnie inaczej. Jedna dostarczy 10 W, druga 60 W, jeśli pracuje przy innym napięciu. W praktyce przy urządzeniach mobilnych, listwach LED, routerach czy laptopach moc często mówi więcej niż sama wartość prądu, bo lepiej oddaje realne obciążenie układu.

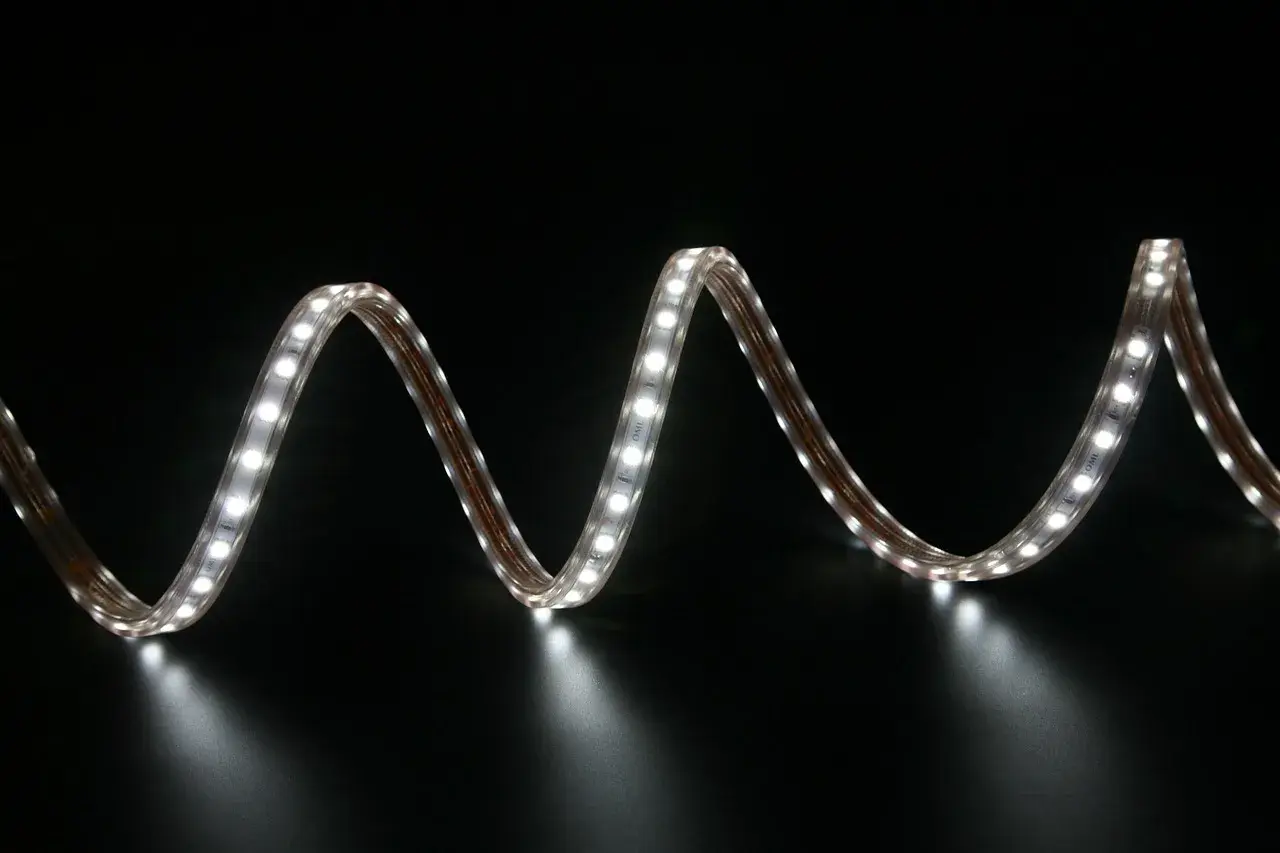

Jeśli trzeba szybko sprawdzić, czy specyfikacja ma sens, robię prosty rachunek w głowie. Taśma LED 12 V o poborze 60 W będzie wymagała około 5 A. Zasilacz 12 V i 2 A jest tu po prostu za słaby, nawet jeśli wtyk pasuje idealnie. To właśnie ten typ błędu najczęściej prowadzi do przegrzewania i spadków jasności.
Jak dobierać zasilacz, ładowarkę i przewody do elektroniki
W tym miejscu najważniejsza zasada brzmi: napięcie musi się zgadzać, a wydajność prądowa może być większa niż wymagana. Jeśli urządzenie potrzebuje 12 V i 1 A, zasilacz 12 V / 2 A zwykle będzie bezpiecznym wyborem. Zasilacz 12 V / 0,5 A będzie już za słaby. Zasilacz 9 V albo 19 V też będzie zły, nawet jeśli ma „dużo amperów”, bo to nie rozwiązuje problemu złego napięcia.
| Sprzęt | Co musi się zgadzać | Na co uważać | Bezpieczna praktyka |
|---|---|---|---|
| Router | 12 V i polaryzacja wtyku | Zły biegun lub za słaby zasilacz | Zasilacz o tej samej wartości napięcia i wyższym zapasie prądu |
| Taśma LED | 12 V albo 24 V zgodnie z modelem | Spadki napięcia na długim przewodzie | Zapas 20-30% mocy i grubszy przewód przy dłuższej instalacji |
| Laptop | Napięcie, wtyk i zgodność ładowania | Za mała moc skutkuje wolnym ładowaniem albo pracą na granicy | Zasilacz zgodny z wymaganiami producenta, najlepiej z niewielkim zapasem |
| Smartfon USB-C | Parametry ładowania i jakość kabla | Słaby przewód ogranicza prąd bardziej niż sam zasilacz | Kabel dopasowany do realnej mocy ładowania |
W praktyce kabel bywa wąskim gardłem częściej, niż wielu osobom się wydaje. Zasilacz może deklarować wysoką moc, ale jeśli przewód ma duży opór, część energii zamieni się w ciepło jeszcze zanim dotrze do urządzenia. Dlatego przy dłuższych odcinkach, taśmach LED i sprzęcie pobierającym więcej energii nie warto oszczędzać na kablu.
Dobór zasilacza traktuję jak układ trzech zgodnych elementów: napięcia, mocy i złącza. Gdy którykolwiek z nich nie pasuje, sprzęt może działać niestabilnie, nawet jeśli na papierze „prawie się zgadza”. To dobry moment, żeby wyjaśnić, jak czytać oznaczenia na obudowach i kartkach specyfikacji.
Jak czytać oznaczenia A, mA i Ah bez pomyłek
Na urządzeniach i zasilaczach łatwo się pogubić, bo podobne skróty oznaczają zupełnie różne rzeczy. A to amper, czyli jednostka natężenia prądu. mA to milamper, a więc tysięczna część ampera. Ah i mAh opisują pojemność akumulatora, czyli to, ile ładunku bateria może zgromadzić, a nie to, ile prądu dostarcza ładowarka w danej chwili.
Ja zawsze czytam tabliczkę znamionową od końca, zaczynając od wyjścia, a dopiero potem patrzę na wejście. W praktyce najważniejsze są trzy miejsca: Output, gdzie widzę parametry zasilania urządzenia; symbol polaryzacji, który mówi, gdzie jest plus i minus; oraz ewentualna informacja o zakresie wejściowym, jeśli to zasilacz sieciowy. Napis typu 100-240 V ~ 0,5 A na wejściu nie oznacza, że urządzenie „ładuje 0,5 A”. To tylko pobór od strony sieci.
Przy akumulatorach najczęściej pojawia się jeszcze jeden błąd: mylenie mAh z szybkością ładowania. Powerbank 10 000 mAh nie ładuje szybciej niż 5 000 mAh tylko dlatego, że ma większą pojemność. On po prostu magazynuje więcej energii. O prędkości ładowania decydują przede wszystkim napięcie, prąd ładowania, protokół i jakość kabla.
Najczęstsze błędy przy ocenie poboru prądu
Najwięcej problemów widzę wtedy, gdy ktoś zakłada, że sam większy prąd rozwiąże każdy kłopot. To nie działa w ten sposób. Jeśli napięcie jest błędne, jeśli wtyk ma złą polaryzację albo jeśli przewód ma zbyt duży opór, urządzenie i tak nie będzie pracować poprawnie.
- Dobór po samych amperach - zasilacz z wysoką wydajnością prądową nie pomoże, jeśli napięcie jest inne niż wymagane.
- Mylenie mAh z prądem - pojemność baterii to nie to samo co prąd ładowania lub pobór urządzenia.
- Ignorowanie skoku rozruchowego - silnik, przetwornica albo moduł LED potrafią przez chwilę pobierać znacznie więcej niż w pracy ustalonej.
- Zakładanie, że kabel jest „tylko kablem” - przy większym obciążeniu jego opór ma realny wpływ na działanie sprzętu.
- Pominięcie polaryzacji - odwrócony plus i minus potrafią uszkodzić elektronikę szybciej niż zbyt mały zapas mocy.
Warto też pamiętać o bezpiecznikach. Bezpiecznik 1 A nie zawsze odetnie obwód dokładnie przy 1 A, bo znaczenie ma jego charakterystyka czasowo-prądowa. To dlatego chwilowy impuls może przejść, a długotrwałe przeciążenie już nie. W elektronice użytkowej to bardzo ważne, bo wiele urządzeń ma krótki, wyraźny skok poboru zaraz po uruchomieniu.
Jeżeli sprzęt restartuje się przy włączaniu, bardzo często winne nie są same wartości nominalne, tylko brak zapasu. To praktyczny sygnał, że układ zasilania pracuje zbyt blisko granicy. Zamiast od razu szukać „mocniejszego” zasilacza, lepiej najpierw sprawdzić, czy problem nie leży w spadku napięcia, złączu albo przewodzie.
Jak mierzyć prąd bezpiecznie multimetrem
Pomiar prądu w elektronice jest prosty, ale wymaga dyscypliny. Multimetr musi być włączony szeregowo, czyli w torze przepływu prądu. To oznacza, że trzeba rozłączyć obwód i wstawić miernik pomiędzy zasilacz a odbiornik. Wpięcie go równolegle to praktycznie zwarcie, a to najkrótsza droga do przepalonego bezpiecznika w mierniku.
- Wyłącz zasilanie i odłącz układ od źródła prądu.
- Ustaw multimetr na pomiar prądu stałego lub zmiennego, zależnie od obwodu.
- Zacznij od wyższego zakresu, żeby nie przeciążyć przyrządu.
- Przełóż przewód pomiarowy do właściwego gniazda w mierniku, zgodnie z instrukcją.
- Włącz miernik szeregowo między zasilacz i odbiornik.
- Po odczycie wróć do zwykłego trybu pomiaru napięcia, żeby nie popełnić błędu przy kolejnym użyciu.

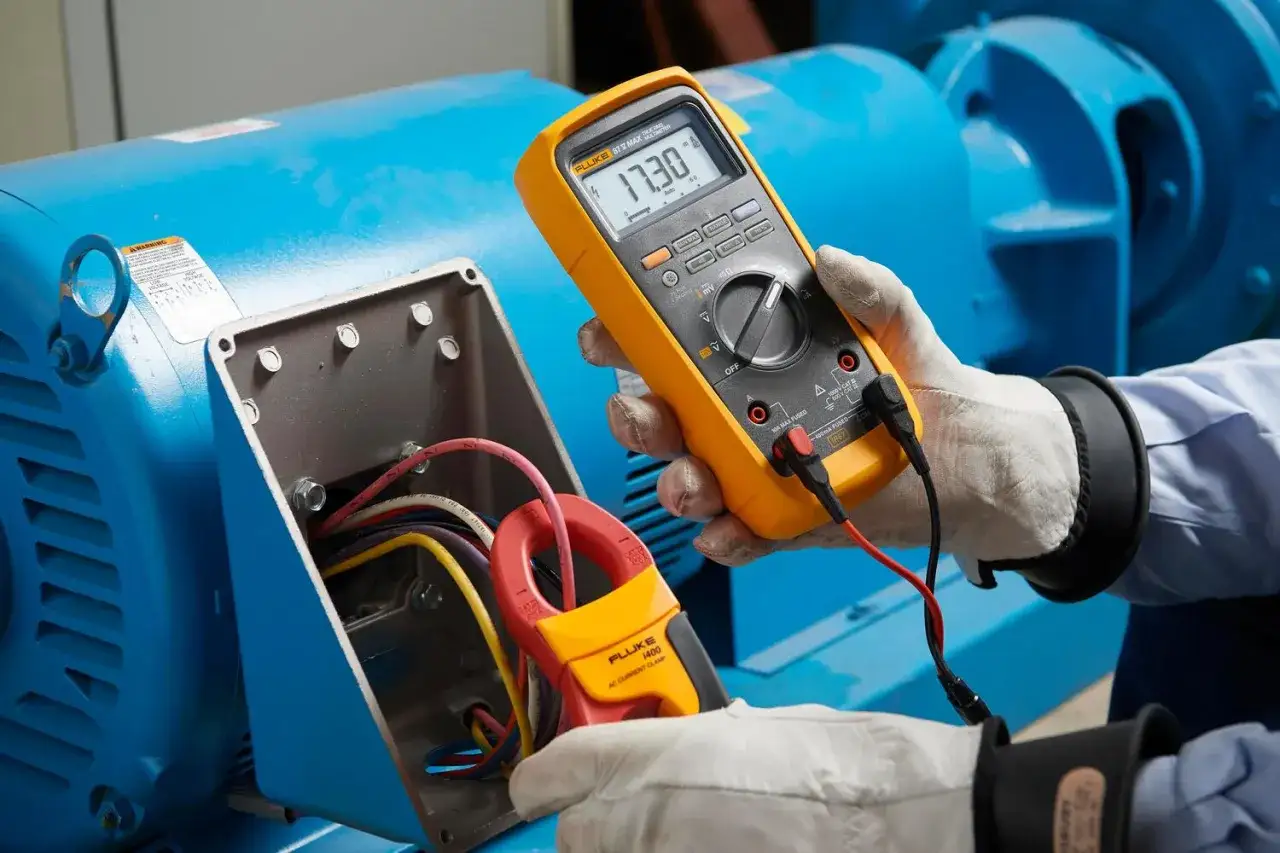

W małej elektronice domowej zazwyczaj wystarczy klasyczny multimetr. Przy większych przewodach i wyższych prądach wygodniejsze bywają cęgi prądowe, bo pozwalają mierzyć bez rozpinania obwodu. Warto jednak pamiętać, że nie każdy model dobrze radzi sobie z małymi wartościami, więc do precyzyjnych pomiarów w układach 5 V nadal najczęściej wygrywa zwykły miernik.
Jeśli dopiero zaczynasz, najbezpieczniejsza zasada brzmi: najpierw sprawdź napięcie, potem prąd. Napięcie mierzy się równolegle i jest prostsze, a pomiar prądu wymaga już większej uwagi. Dzięki temu łatwiej uniknąć pomyłek, które w elektronice kończą się spalonym bezpiecznikiem albo błędnym wnioskiem o samym urządzeniu.
Co sprawdzić zanim uznasz, że problemem są zbyt małe zasoby prądowe
Gdy urządzenie działa niestabilnie, nie zakładam od razu, że brakuje mu prądu. Najpierw sprawdzam napięcie pod obciążeniem, zgodność polaryzacji, jakość przewodu i dopasowanie wtyku. Bardzo często właśnie tam leży problem, a nie w samej wartości natężenia.
Drugie pytanie, które zadaję, brzmi: czy urządzenie ma chwilowy skok poboru przy starcie. Jeśli tak, zasilacz o zbyt małym zapasie może wydawać się poprawny na papierze, ale w praktyce będzie powodował restarty albo spadki wydajności. To szczególnie częste przy taśmach LED, routerach, przetwornicach i małych silnikach.
W elektronice najlepiej działa prosta kolejność: zgodność napięcia, właściwe złącze, odpowiednia wydajność prądowa i dopiero na końcu margines bezpieczeństwa. Jeśli te warunki są spełnione, większość problemów przestaje być zagadką, a staje się zwykłą kontrolą parametrów przed podłączeniem sprzętu.
