Najpierw faza na wspólny zacisk, potem dwa powroty do lamp
- W podwójnym łączniku pracują zwykle tylko trzy żyły robocze: jedna faza i dwa przewody do lamp.
- Przewód neutralny N i ochronny PE zazwyczaj nie trafiają do mechanizmu włącznika.
- Najważniejsze jest znalezienie zacisku wspólnego, zwykle oznaczonego jako L, COM albo strzałką wejściową.
- Jeśli klawisze po montażu działają odwrotnie, zwykle wystarczy zamienić dwa przewody wyjściowe miejscami.
- Do sprawdzenia przewodów lepiej użyć testera dwubiegunowego niż opierać się wyłącznie na kolorach izolacji.
- Przy ciasnej puszce dużo wygodniejsza jest głębokość 60 mm i dobre złączki, bo trzy żyły szybko robią się mało elastyczne.
Co oznaczają trzy przewody w puszce
W takim układzie nie chodzi o trzy dowolne kable, tylko o trzy żyły robocze potrzebne do sterowania dwoma obwodami oświetlenia z jednego miejsca. Zazwyczaj jedna z nich doprowadza fazę do łącznika, a dwie pozostałe to wyjścia do dwóch osobnych lamp albo dwóch sekcji jednej lampy. To dlatego podwójny łącznik bywa nazywany też dwuklawiszowym: każdy klawisz przełącza własny obwód.
Najprościej myśleć o tym tak: łącznik nie „tworzy” prądu, tylko rozdziela fazę na dwa tory. Neutralny N i ochronny PE zwykle biegną osobno do oprawy albo są łączone w puszce na złączkach, ale nie przechodzą przez zwykły mechaniczny włącznik. To ważne, bo właśnie tutaj wiele osób zaczyna szukać przewodu, którego w tym miejscu po prostu nie ma.
| Przewód lub zacisk | Rola w układzie | Co z nim zrobić |
|---|---|---|
| L lub COM | Doprowadzenie fazy do łącznika | Podłączyć przewód zasilający |
| L1 / strzałka 1 | Wyjście do pierwszej lampy | Podłączyć pierwszy przewód powrotny |
| L2 / strzałka 2 | Wyjście do drugiej lampy | Podłączyć drugi przewód powrotny |
| N | Neutralny | Zostawić poza mechanizmem, zwykle na złączce |
| PE | Ochronny | Zostawić poza mechanizmem, zwykle na złączce |
Jeżeli na osprzęcie widzisz inne oznaczenia, na przykład same strzałki albo numery, kieruj się funkcją zacisku, a nie samym napisem. To dobry moment, żeby przygotować narzędzia i sprawdzić, czy w puszce faktycznie masz układ zgodny z tym schematem.
Co przygotować, zanim odkręcisz stary osprzęt
Ja zawsze zaczynam od prostego zestawu narzędzi, bo przy takich pracach improwizacja zwykle kończy się nadmiernie odizolowanym przewodem albo źle dokręconym zaciskiem. Potrzebujesz śrubokręta izolowanego, testera dwubiegunowego lub multimetru, małych złączek do połączeń w puszce i latarki. Jeśli puszka jest płytka, warto od razu założyć, że miejsce będzie problemem, bo przy dwóch klawiszach i trzech żyłach robi się ciasno bardzo szybko.
- wyłącznik nadprądowy odpowiedni dla obwodu, który odłączysz przed pracą,
- tester napięcia, najlepiej dwubiegunowy,
- śrubokręt z izolacją,
- złączki sprężynowe lub zaciskowe do ewentualnego łączenia N i PE,
- ściągacz izolacji albo bocznik do kabli,
- puszka o głębokości najlepiej 60 mm, jeśli masz mało miejsca.
Przygotowanie ma jeszcze jeden sens: zanim cokolwiek odłączysz, zrób zdjęcie obecnego układu. Nawet jeśli teraz coś wygląda chaotycznie, fotografia daje punkt odniesienia, gdy po chwili wszystkie żyły leżą już obok siebie i trudno odróżnić, co było gdzie. To ułatwia też szybkie sprawdzenie, czy nowy łącznik będzie działał w tym samym układzie, czy wymaga korekty.
Jak podłączyć łącznik krok po kroku
W typowej instalacji wystarczy trzymać się logicznej kolejności: najpierw bezpieczeństwo, potem identyfikacja przewodów, a na końcu ich osadzenie w odpowiednich zaciskach. Nie polecam zaczynać od samych kolorów izolacji, bo w starszych mieszkaniach bywają mylące, a w praktyce liczy się to, gdzie przewód faktycznie jest podłączony i czy jest pod napięciem.

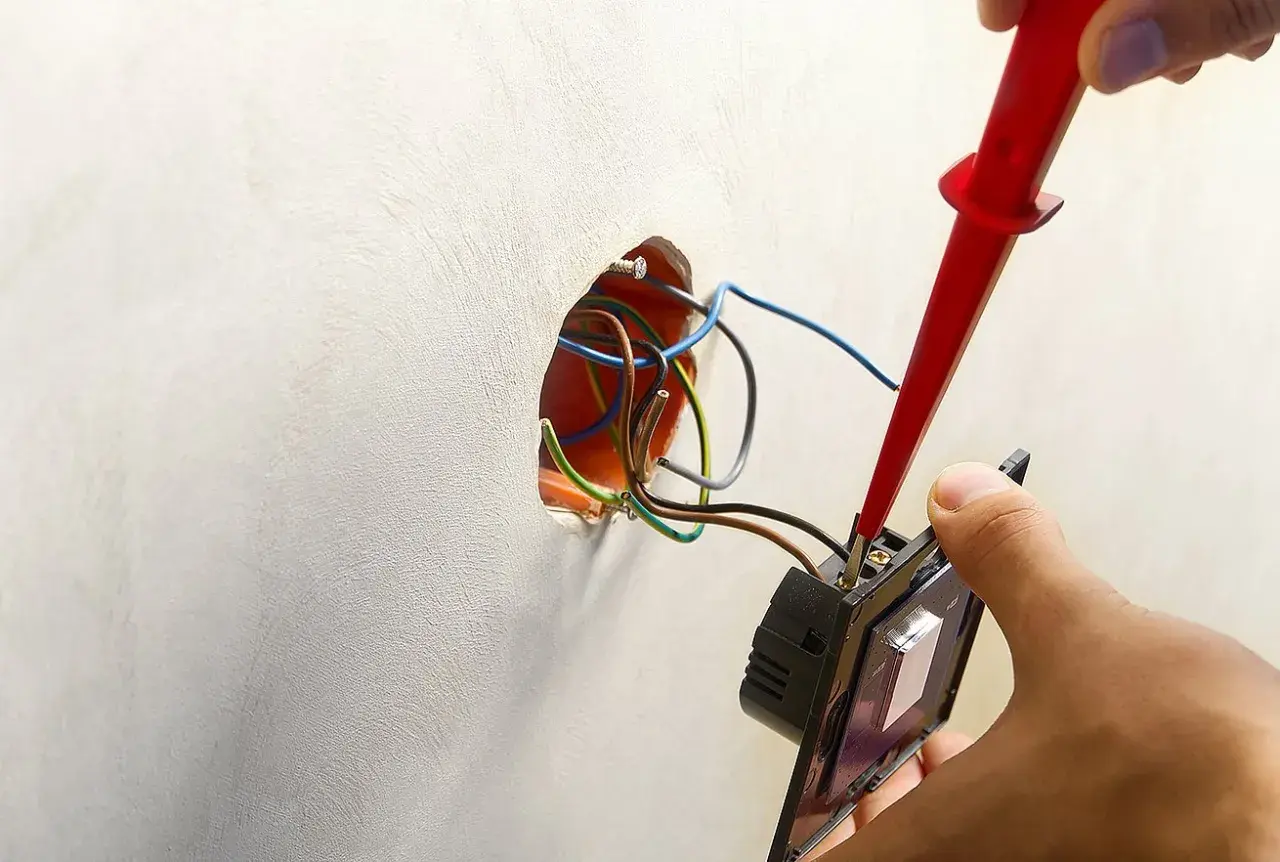

- Odłącz zasilanie obwodu i sprawdź brak napięcia testerem dwubiegunowym. Nie opieraj się wyłącznie na ustawieniu klawisza w rozdzielnicy.
- Odsłoń mechanizm i policz żyły w puszce. W układzie podwójnym zwykle zobaczysz jedną fazę zasilającą i dwa przewody powrotne do lamp.
- Znajdź przewód fazowy. To on powinien trafić do zacisku wspólnego, oznaczanego najczęściej jako L lub COM.
- Podłącz dwa pozostałe przewody do wyjść L1 i L2. To są wyjścia sterujące dwiema sekcjami oświetlenia.
- Nie wkładaj N i PE do mechanizmu, jeśli masz zwykły łącznik. Te żyły zostają w puszce na osobnych połączeniach.
- Dokręć zaciski pewnie, ale bez przesady. Przewód ma siedzieć stabilnie, bez luzu i bez uszkodzonej miedzi.
- Ułóż żyły w puszce tak, żeby nie zginały się ostro przy krawędzi mechanizmu. To jeden z tych detali, które potem decydują o tym, czy ramka domknie się równo.
- Włącz zasilanie i przetestuj oba klawisze. Jeśli przycisk A steruje lampą B, po prostu zamień miejscami dwa przewody wyjściowe.
W praktyce najwygodniej działa zasada: jeden przewód na wspólny zacisk, dwa przewody na wyjścia. Jeśli konstrukcja osprzętu ma oznaczenia innym systemem, na przykład strzałkami zamiast liter, trzymaj się tej samej logiki. Włącznik ma przełączać fazę na dwie niezależne lampy, a nie „mieszać” całej instalacji.
Jeżeli po pierwszym teście jeden klawisz działa odwrotnie, nie traktuję tego jako awarii. To zwykle tylko kwestia zamiany L1 z L2. Gorzej, jeśli nic nie działa albo działa tylko część obwodu, bo wtedy trzeba wrócić do identyfikacji przewodów i sprawdzić, czy faza rzeczywiście trafiła na zacisk wspólny.
Błędy, które najczęściej psują efekt już na starcie
Najwięcej problemów nie wynika z samego łącznika, tylko z pośpiechu. Przy podwójnym osprzęcie widać to jeszcze mocniej, bo jeden błąd potrafi od razu wyłączyć połowę układu albo sprawić, że lampy zachowują się nielogicznie.
- Podłączenie neutralnego do zacisku wyłącznika zamiast pozostawienia go w puszce na złączce.
- Zaufanie kolorom bez pomiaru. W starszych instalacjach brązowy nie zawsze oznacza to samo, co w nowym układzie.
- Luźny zacisk, przez który przewód wysuwa się po wsunięciu mechanizmu do puszki.
- Zbyt krótko zdjęta izolacja, przez co metal nie styka pewnie z zaciskiem.
- Zbyt dużo odizolowanej żyły, co zwiększa ryzyko zwarcia w ciasnej puszce.
- Pomieszanie przewodów wyjściowych, gdy ktoś uzna, że układ „i tak będzie działał” bez sprawdzania kolejności.
- Wymiana zwykłego łącznika na inny typ bez sprawdzenia, czy zaciski odpowiadają temu samemu układowi pracy.
Warto też pamiętać o mechanice montażu. Jeśli przewody są wciśnięte na siłę, ramka nie siądzie równo, a klawisze mogą pracować ciężej niż powinny. To nie jest detal kosmetyczny. Źle ułożone żyły w puszce potrafią po czasie poluzować połączenia, zwłaszcza gdy osprzęt jest często używany.
Kiedy ten układ wymaga innego rozwiązania
Trzy przewody nie zawsze oznaczają, że sprawa jest prosta i gotowa do montażu. Czasem układ wygląda podobnie, ale w praktyce wymaga innego rodzaju łącznika albo dodatkowego przewodu. To szczególnie ważne przy modernizacji starszych mieszkań i przy wymianie na osprzęt inteligentny.
| Sytuacja | Co to zwykle oznacza | Co zrobić |
|---|---|---|
| Masz trzy żyły, ale żadna nie daje fazy | Układ nie jest gotowy do standardowego podłączenia | Sprawdź punkt zasilania i identyfikację przewodów |
| Chcesz zamontować moduł smart | Często potrzebny jest także neutralny N | Sprawdź instrukcję urządzenia, nie zakładaj standardowego schematu |
| Łącznik ma działać z kilku miejsc | To już układ schodowy albo schodowo-krzyżowy | Dobierz odpowiedni typ osprzętu, nie zwykły podwójny łącznik |
| Puszka jest bardzo płytka | Brakuje miejsca na przewody i zaciski | Rozważ głębszą puszkę lub lepiej uporządkowane połączenia |
| Oprawa ma dwa oddzielne zasilania LED | Każdy klawisz może sterować inną sekcją światła | Sprawdź, czy producent lampy dopuszcza taki sposób sterowania |
Jeśli widać, że instalacja odbiega od klasycznego układu, nie próbuję jej „dopasować na siłę”. Lepiej zatrzymać się na etapie identyfikacji przewodów niż potem rozwiązywać problem z częścią oświetlenia, która działa tylko przypadkowo. To właśnie tutaj rozsądna ostrożność oszczędza najwięcej czasu.
Kilka kontroli, które robię zawsze po złożeniu ramki
Po montażu nie kończę pracy na samym kliknięciu klawiszy. Najpierw sprawdzam, czy oba obwody działają osobno, potem czy nie ma luzu na ramce, a na końcu czy nic nie grzeje się w miejscu połączeń. To proste czynności, ale bardzo skuteczne, bo wyłapują większość problemów od razu, zanim osprzęt trafi do codziennego użytku.
- każdy klawisz włącza dokładnie to źródło światła, które ma obsługiwać,
- mechanizm wchodzi do puszki bez ścisku i bez odginania żył pod ostrym kątem,
- ramka przylega równo do ściany,
- po kilku minutach pracy zaciski pozostają chłodne,
- po wyłączeniu i ponownym włączeniu zasilania układ nadal działa tak samo.
Jeżeli na którymś etapie coś budzi wątpliwość, wracam do pomiaru zamiast zgadywać. W instalacji elektrycznej to nadal najrozsądniejsza zasada. Dobrze podłączony podwójny łącznik nie wymaga później żadnych poprawek, a cały układ ma po prostu działać przewidywalnie i bezpiecznie.
