Podwójny łącznik ma sens wtedy, gdy sterujesz dwiema niezależnymi sekcjami światła z jednego miejsca. Problem zaczyna się w chwili, gdy w puszce są tylko dwa przewody, bo klasyczny mechaniczny mechanizm nie stworzy brakującego obwodu sam z siebie. Poniżej pokazuję, kiedy montaż jest możliwy, jak sprawdzić instalację bez zgadywania i jakie masz sensowne alternatywy, jeśli okablowanie jest zbyt ubogie.
Najważniejsze wnioski przed otwarciem puszki
- Klasyczny łącznik świecznikowy zwykle potrzebuje jednego zasilania fazowego i dwóch osobnych wyjść na lampy.
- Jeśli w puszce są tylko dwa przewody robocze, najczęściej da się obsłużyć tylko jeden obwód, a nie dwa niezależne klawisze.

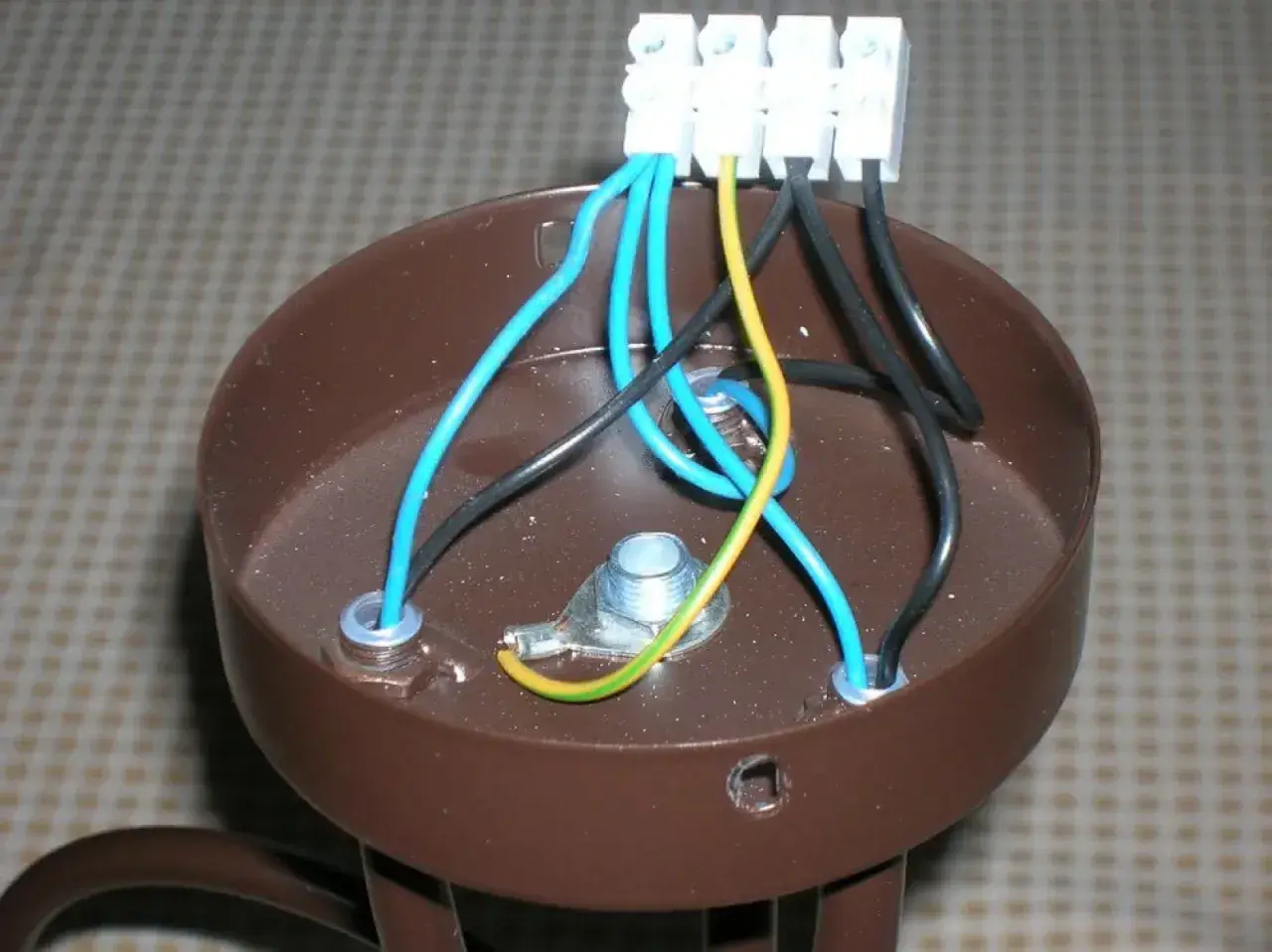

- Przewód neutralny i ochronny zazwyczaj nie trafiają do mechanizmu włącznika, tylko są łączone w puszce lub przy oprawie.
- Przed jakąkolwiek pracą trzeba odłączyć zasilanie i sprawdzić brak napięcia dwubiegunowym testerem.
- Gdy naprawdę masz tylko dwa przewody, rozsądne opcje to dołożenie żyły, przeniesienie sterowania albo użycie osprzętu dwuprzewodowego.
Co naprawdę oznaczają dwa przewody w puszce
W praktyce „dwa kable” bardzo często oznaczają po prostu jedną fazę zasilającą i jeden powrót do lampy. To układ typowy dla zwykłego, jednobiegunowego łącznika, a nie dla podwójnego włącznika światła. W klasycznym łączniku świecznikowym potrzebujesz jednego zacisku wspólnego i dwóch wyjść, bo klawisze rozdzielają zasilanie na dwa osobne obwody.
To ważne rozróżnienie, bo wielu użytkowników liczy też przewód ochronny albo myli przewody biegnące w puszce z przewodami idącymi do oprawy. Sam fakt, że widać dwa przewody, nie oznacza jeszcze, że da się z nich zrobić dwa niezależne obwody oświetlenia.
| Co widzisz w puszce | Co to zwykle oznacza | Czy wystarczy do podwójnego łącznika |
|---|---|---|
| 2 żyły robocze | Zasilanie i powrót do jednej lampy | Nie, brakuje drugiego wyjścia |
| 3 żyły robocze | L oraz dwa powroty do dwóch sekcji światła | Tak, to typowy układ dla łącznika dwugrupowego |
| 2 żyły robocze + PE | Uziemienie nie bierze udziału w sterowaniu | Wciąż nie, jeśli nie ma trzeciej żyły roboczej |
| 2 żyły + elektronika w oprawie | Możliwy system dwuprzewodowy lub smart | Tylko z odpowiednim osprzętem |
Jeżeli z tej sekcji bierzesz tylko jedną rzecz, niech będzie to ta: podwójny łącznik nie „dodaje” przewodów, tylko nimi zarządza. Skoro to już jasne, warto sprawdzić, co dokładnie masz w puszce, zanim cokolwiek kupisz.
Jak rozpoznać układ zanim kupisz nowy mechanizm
Ja zawsze zaczynam od odłączenia zasilania i sprawdzenia braku napięcia dwubiegunowym testerem. Nie opieram się na samych kolorach przewodów, bo w starszych instalacjach potrafią one mylić bardziej niż pomagać. Niebieski nie zawsze oznacza neutralny, a brązowy nie zawsze jest tym, czym powinien być w idealnym schemacie.
- Wyłącz właściwy bezpiecznik w rozdzielnicy.
- Sprawdź brak napięcia testerem, a nie „na oko”.
- Otwórz puszkę i policz przewody, które faktycznie biorą udział w sterowaniu.
- Poszukaj oznaczeń na mechanizmie: zwykle spotkasz L, 1, 2 albo symbole strzałek.
- Sprawdź, czy w puszce jest miejsce na dodatkowe połączenia i czy przewody nie są nadmiernie krótkie.
- Jeśli nie umiesz jednoznacznie wskazać fazy zasilającej i dwóch powrotów, nie zgaduj.
Jeżeli widzisz tylko jeden przewód zasilający i jeden powrót do lampy, to znaczy, że masz układ pod zwykły łącznik. W takim przypadku montaż podwójnego mechanizmu bez przeróbki instalacji skończy się albo błędnym działaniem, albo chaotycznym mostkowaniem. A to już nie jest „sprytne obejście”, tylko proszenie się o problem.
Jak podłączyć klasyczny łącznik świecznikowy, gdy instalacja jest gotowa

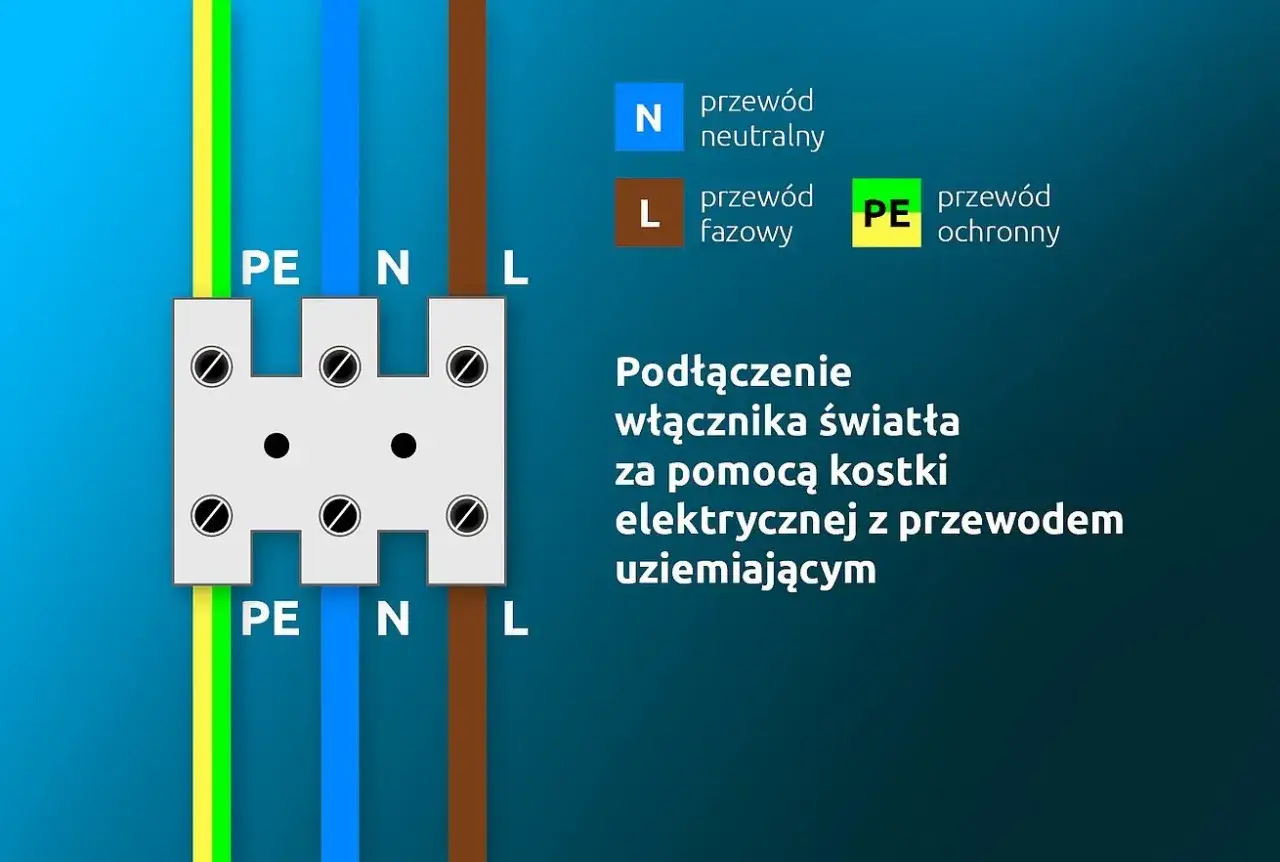

Ten wariant ma sens tylko wtedy, gdy w puszce są trzy przewody robocze albo odpowiednio przygotowana instalacja w punkcie lampy. Wtedy zasada jest prosta: faza trafia na zacisk wspólny, a dwa przewody wychodzące idą do dwóch sekcji oświetlenia. Neutralny i ochronny pozostają poza mechanizmem i są łączone w puszce lub przy oprawie.
- Upewnij się, że zasilanie jest odłączone.
- Znajdź zacisk wspólny, zwykle oznaczony jako L.
- Podłącz przewód fazowy zasilający do L.
- Dwa przewody prowadzące do lampy lub dwóch sekcji lampy podłącz do wyjść 1 i 2 albo do zacisków oznaczonych strzałkami.
- Nie podłączaj przewodu neutralnego do mechanizmu, jeśli producent tego nie przewiduje.
- Sprawdź, czy przewody są dobrze dociśnięte i czy nie ma luźnych żył poza zaciskiem.
- Załóż mechanizm, włącz zasilanie i przetestuj każdy klawisz osobno.
Na tym etapie wiele osób popełnia prosty błąd: łączy oba wyjścia razem, licząc, że dostanie dwa klawisze do jednego światła. W praktyce to psuje sens całego łącznika, bo oba klawisze zaczynają sterować tym samym obwodem. Jeśli instalacja nie daje dwóch osobnych powrotów, nie ma czego rozdzielać.
Co zrobić, gdy w puszce naprawdę są tylko dwa przewody
To jest najważniejsza część odpowiedzi, bo tutaj najczęściej kończą się internetowe skróty myślowe. Jeśli masz tylko dwa przewody robocze, klasyczny podwójny włącznik zwykle nie będzie właściwym rozwiązaniem. Masz wtedy kilka sensownych dróg, ale każda z nich prowadzi do innego efektu i innego kosztu.
| Rozwiązanie | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Dołożenie brakującej żyły | Przy remoncie lub gdy można rozkuć trasę przewodu | Najbardziej poprawne technicznie | Wymaga pracy przy instalacji i zwykle elektryka |
| Przeniesienie sterowania do puszki sufitowej lub rozgałęźnej | Gdy łatwiej dostać się do oprawy niż do ściany | Bywa mniej inwazyjne niż kuwanie całej ściany | Trzeba mieć miejsce na połączenia i dobry dostęp serwisowy |
| Łącznik dwuprzewodowy lub smart | Gdy nie chcesz kuć ścian i producent dopuszcza taki montaż | Działa tam, gdzie klasyczny mechanizm nie ma szans | Jest droższy i bardziej zależny od elektroniki |
| Zostawienie pojedynczego łącznika | Gdy i tak sterujesz tylko jedną sekcją światła | Najszybsze i najtańsze | Nie daje dwóch niezależnych stref oświetlenia |
W katalogach producentów spotyka się też dwugrupowe łączniki dotykowe i smart przeznaczone do instalacji dwuprzewodowej. To pokazuje, że przy dwóch przewodach nie wszystko jest stracone, ale trzeba już szukać innego typu osprzętu, a nie forsować klasyczny mechanizm na siłę. Taki wybór ma sens tylko wtedy, gdy akceptujesz elektronikę w zamian za brak dodatkowej żyły.
Najczęstsze błędy przy takim montażu
W tej części najłatwiej zaoszczędzić sobie nerwów, bo większość problemów powtarza się od lat. Poniżej lista rzeczy, które widzę najczęściej i które naprawdę potrafią zepsuć prostą robotę:
- Zakładanie, że dwa przewody można „zamienić” w dwa obwody przez mostek.
- Podłączanie przewodu neutralnego do zacisku wyjściowego, bo „tak było wygodniej”.
- Odczytywanie kolorów jako pewnego źródła prawdy w starej instalacji.
- Wybór mechanizmu, który jest za płytki do puszki i nie mieści przewodów po złożeniu.
- Praca bez sprawdzenia napięcia testerem dwubiegunowym.
- Montowanie osprzętu o zbyt niskiej jakości, który szybko się grzeje lub luzuje.
Moja praktyczna zasada jest prosta: jeśli w puszce zaczyna się robić ciasno, a przewody są stare, kruche albo aluminiowe, to nie traktuję tego jako miejsca na eksperyment. W takich warunkach łatwo uszkodzić izolację albo zrobić połączenie, które na początku działa, a po miesiącu zaczyna przerywać.
Jak kupić rozwiązanie, które faktycznie pasuje do twojej instalacji
Jeżeli chcesz uniknąć kolejnej wizyty w sklepie, sprawdź trzy rzeczy jeszcze przed zakupem. Po pierwsze, oznaczenie zacisków i typ łącznika: klasyczny dwugrupowy powinien mieć wspólny zacisk oraz dwa wyjścia. Po drugie, głębokość mechanizmu i puszki, bo płytka puszka potrafi zablokować nawet dobry osprzęt. Po trzecie, parametry pracy, czyli najczęściej 10AX i 250 V w typowych modelach do domowego oświetlenia.
Orientacyjnie klasyczne mechaniczne łączniki dwugrupowe są zwykle tanie, a wersje dotykowe lub smart wyraźnie droższe. W praktyce różnica potrafi być duża: prosty model to wydatek liczony w kilkunastu lub kilkudziesięciu złotych, a elektroniczne rozwiązanie dwuprzewodowe może kosztować około 175 zł lub więcej. To nie jest tylko różnica cenowa, ale też różnica w sposobie działania i wymaganiach wobec instalacji.
Jeśli miałbym zostawić jedną rzecz do zapamiętania, to tę: przy dwóch przewodach nie pytaj najpierw, jak podłączyć podwójny łącznik, tylko czy ten konkretny układ w ogóle na to pozwala. Gdy odpowiedź brzmi „nie”, uczciwszą i bezpieczniejszą drogą jest dołożenie przewodu, przeniesienie sterowania albo wybór osprzętu zaprojektowanego do instalacji dwuprzewodowej.
