Najważniejsze rzeczy do sprawdzenia przed podłączeniem domofonu
- Kolor żyły nie jest uniwersalnym standardem - w domofonach liczy się przede wszystkim funkcja na zacisku.
- Najpierw rozpoznaj system - analogowy, cyfrowy albo wideodomofon wymagają innego podejścia do okablowania.
- Przed demontażem zrób zdjęcie i opisz przewody - to najprostszy sposób na uniknięcie pomyłek.
- Na dłuższych trasach ważniejszy jest przekrój niż sama barwa kabla - zbyt cienka żyła powoduje spadki napięcia i problemy z ryglem.
- Jeśli nie masz dokumentacji, nie zgaduj - sprawdzaj zaciski, funkcje przewodów i testuj instalację krok po kroku.
Kolor żyły nie mówi wszystkiego
W domofonie nie ma jednego, obowiązującego wszędzie kodu kolorów. Ten sam kolor może w jednej instalacji oznaczać mikrofon, w innej masę, a w jeszcze innej dodatkowy styk do bramy albo światła. Dlatego ja zawsze zaczynam od zasady, która oszczędza najwięcej czasu: nie dopasowuję kabli po barwie, tylko po funkcji zacisku.
To szczególnie ważne przy starszych instalacjach w blokach i domach jednorodzinnych. Ktoś mógł kiedyś wymienić kabel, dołożyć nowy unifon albo po prostu użyć przewodu, który był pod ręką. Wtedy „logika kolorów” przestaje istnieć. W praktyce najlepiej sprawdza się zapisanie, który kolor był na którym zacisku, zanim cokolwiek odkręcę. Instrukcja Wekta TK6 wręcz zaleca, żeby przy wymianie starego aparatu zanotować kolory przewodów i numery przyłączy przed demontażem.
Warto też nie mylić instalacji domofonowej z typową instalacją 230 V. Tam kolorystyka żył ma zupełnie inne znaczenie i nie da się jej przenieść 1:1 na domofon. To właśnie stąd biorą się najczęstsze błędy: ktoś zakłada, że brązowy to zasilanie, niebieski to „minus”, a żółto-zielony do wszystkiego, co wygląda na masę. W domofonie takie skróty myślowe zwykle kończą się problemem, nie rozwiązaniem. Dopiero po takim rozpoznaniu ma sens sprawdzenie, z jakim systemem mam do czynienia.
Najpierw ustal, z jakim systemem masz do czynienia
To kluczowy krok, bo od niego zależy wszystko inne. Inaczej czyta się analogowy unifon 4+N, inaczej prosty system 2-przewodowy, a jeszcze inaczej wideodomofon oparty na skrętce komputerowej. W instrukcjach ACO widać to bardzo wyraźnie: w wersji audio domofon może pracować na trzech przewodach, a w wideodomofonie podstawą jest skrętka UTP kategorii co najmniej 5e. Sam kolor żył nie rozwiązuje wtedy niczego, jeśli nie wiadomo, jaki system został zastosowany.
| Typ instalacji | Co zwykle spotkasz | Co to oznacza dla kolorów |
|---|---|---|
| Analog 4+N lub 5+1 | Kilka osobnych żył do rozmowy, wywołania i otwierania drzwi | Kolory są tylko pomocą przy identyfikacji, a nie stałym standardem |
| Cyfrowy 2-przewodowy | Dwie żyły magistrali i komunikacja po jednej linii | Barwa ma znaczenie pomocnicze, ważniejsza jest zgodność z centralą i kolejnością podłączenia |
| Wideodomofon | UTP, pary sygnałowe, czasem dodatkowe przewody zasilające | Trzeba pilnować par, długości trasy i przekroju, a nie tylko samego koloru izolacji |
W praktyce najłatwiej rozpoznać system po liczbie żył, oznaczeniach na unifonie i dokumentacji producenta. Urmet 1131 pokazuje klasyczny układ 4+N i 5 przewodów, więc od razu wiadomo, że to nie jest magistrala dwużyłowa. Jeśli mam choć cień wątpliwości, przestaję patrzeć na kolory, a zaczynam patrzeć na typ instalacji. To zwykle porządkuje całą resztę.
Jak czytać zaciski w analogowym unifonie

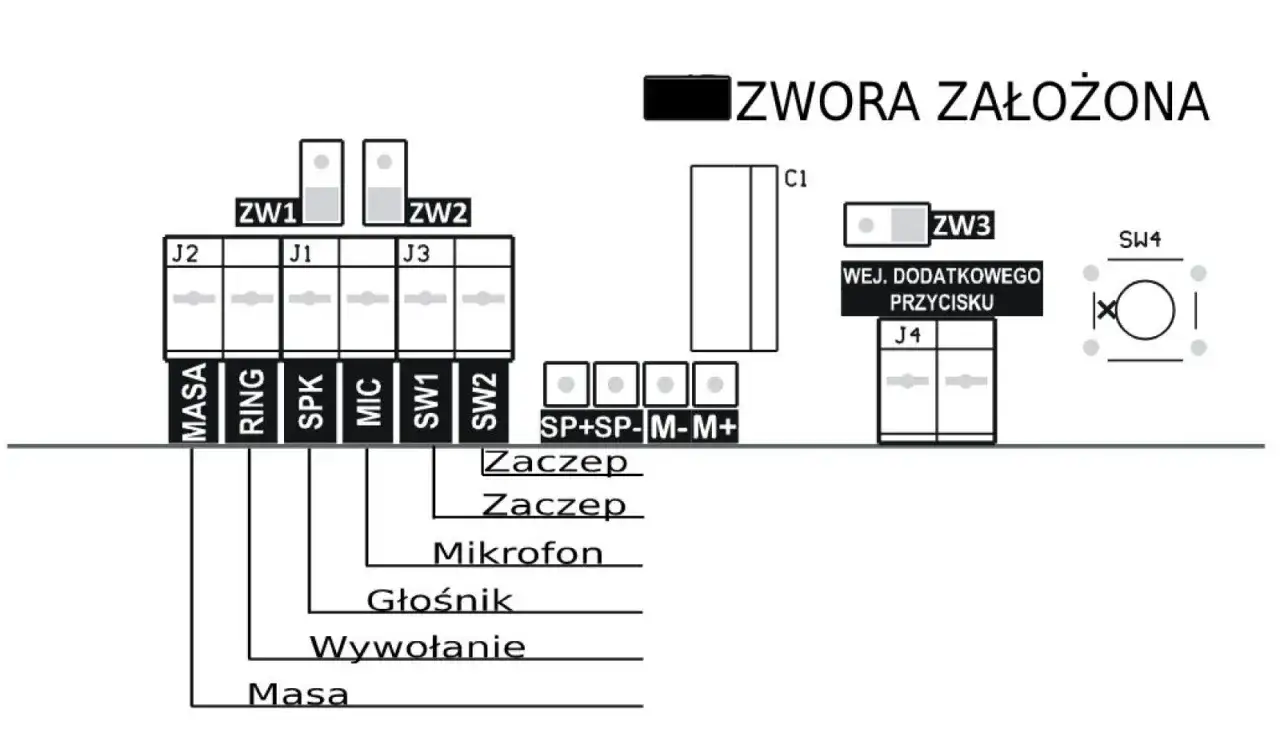

W analogowych aparatach najważniejsze są oznaczenia na listwie zaciskowej. W modelu TK6 Wekta znajdziemy prosty układ: wywołanie, masa, słuchawka, mikrofon, zamek oraz dwa dodatkowe styki. To dużo pewniejsze niż zgadywanie po kolorze przewodu. Ja właśnie od tego zaczynam, bo w 90% przypadków to zacisk mówi prawdę, a nie izolacja żyły.
| Funkcja | Co oznacza w praktyce | Na co uważać |
|---|---|---|
| Wywołanie | Przewód odpowiedzialny za dzwonienie unifonu | Łatwo pomylić go z masą lub linią mikrofonu |
| Masa | Wspólny punkt odniesienia dla obwodu | Bez niej rozmowa może działać niestabilnie albo wcale |
| Słuchawka / głośnik | Tor odsłuchu dla dźwięku z kasety zewnętrznej | Zamiana z mikrofonem daje bardzo cichy albo zniekształcony dźwięk |
| Mikrofon | Tor nadawania głosu z unifonu | Po pomyłce druga strona może Cię nie słyszeć |
| Zamek | Otwieranie elektrozaczepu | Czasem są dwa zaciski jednego obwodu, a nie jeden „magiczny” przewód |
| Przyciski dodatkowe | Interkom, brama, światło lub inne funkcje pomocnicze | Ich rola zależy od konkretnego modelu i konfiguracji centrali |
W Urmecie z serii 1140 oznaczenia wyglądają już inaczej, bo pojawiają się skróty typu CA, 1, 2, 6, 10 czy 9. Funkcja pozostaje jednak ta sama, zmienia się tylko język producenta. To dobry przykład, dlaczego nie szukam identycznego koloru przewodu w nowym aparacie, tylko identycznej funkcji na zacisku. Kiedy to sobie uporządkuję, dużo łatwiej przejść do systemów cyfrowych, gdzie liczba żył bywa mniejsza, ale wymagana dyscyplina montażu jest większa.
Co zmienia się w domofonie cyfrowym i wideodomofonie

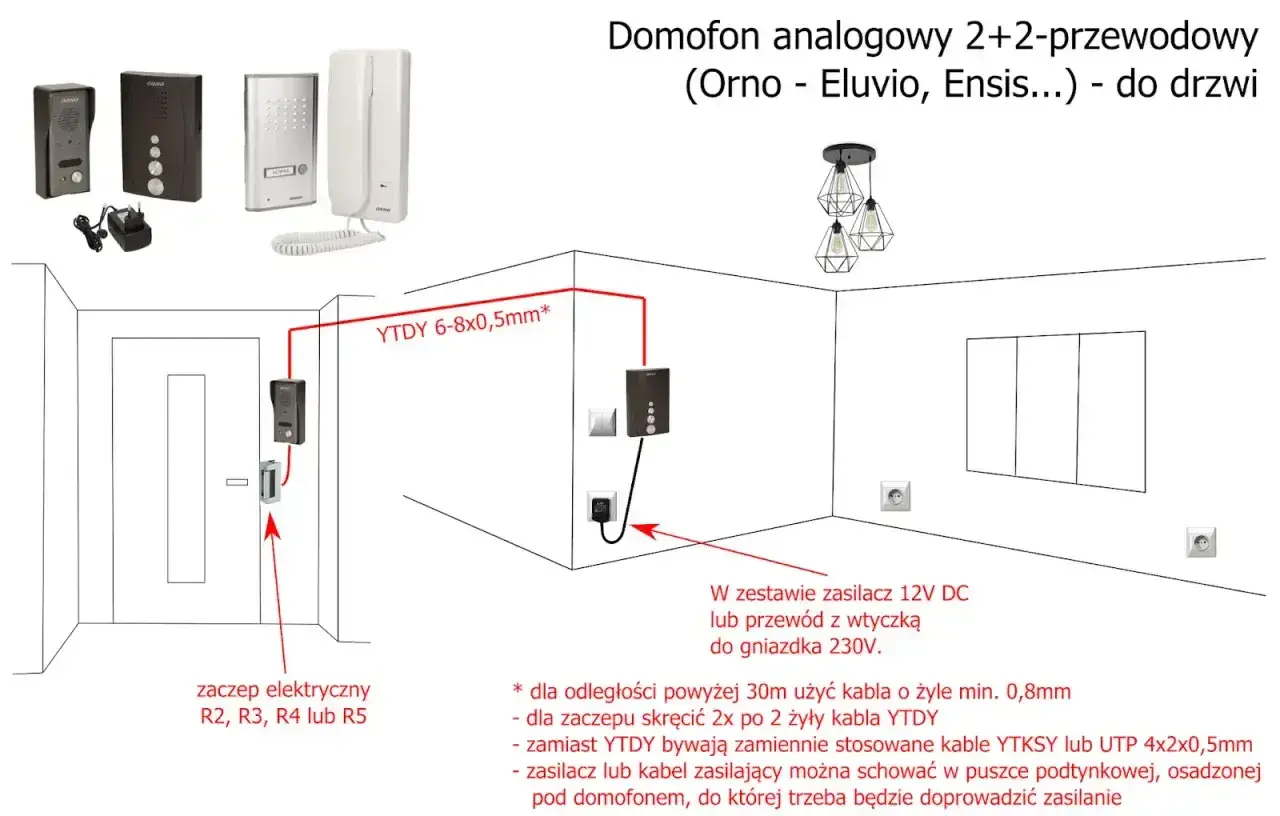

W systemach cyfrowych i wideo barwy przewodów schodzą jeszcze bardziej na drugi plan. Liczy się topologia, zgodność z systemem i to, czy producent wymaga określonego typu kabla. W praktyce najczęściej spotykam tu dwie sytuacje: albo wystarcza para przewodów komunikacyjnych, albo potrzebna jest skrętka komputerowa i właściwe zarobienie końcówek. W wideodomofonach ACO dopuszcza skrętkę UTP min. 5e, a w wersji audio trzy przewody. To pokazuje, że „jakie kolory?” jest pytaniem wtórnym wobec „jaki to system?”.
W cyfrowych instalacjach bardziej niż kolor interesuje mnie kolejność podłączenia i parametry kabla. Jeśli producent przewidział magistralę, to mieszanie żył „na oko” może spowodować brak komunikacji albo losowe błędy. Jeśli system wymaga wtyku RJ45, trzymam się konkretnego standardu zarobienia, a nie własnego układu kolorów. Z kolei przy dłuższych trasach przewód o zbyt małym przekroju zaczyna po prostu przegrywać z odległością: spada napięcie, zaczep działa słabiej, a dźwięk robi się mniej stabilny.
Najkrócej mówiąc: w analogu trzeba dobrze rozpoznać funkcje żył, a w cyfrowym i wideo - dobrze dobrać typ przewodu i nie psuć logiki magistrali. To prowadzi do bardzo praktycznego pytania: jak przepisać stare przewody na nowy unifon bez zgadywania?
Jak bezpiecznie przełożyć stare przewody na nowy unifon
- Zrób zdjęcie listwy zaciskowej przed odłączeniem. To najprostsze zabezpieczenie, zwłaszcza gdy przewody mają podobne kolory albo ktoś wcześniej robił przeróbki.
- Opisz każdą żyłę taśmą lub markerem. Ja zapisuję nie tylko kolor, ale też numer zacisku i funkcję, jeśli da się ją ustalić.
- Nie odłączaj wszystkiego naraz bez planu. Lepiej przepiąć jedną żyłę, sprawdzić jej rolę i dopiero przejść do następnej.
- Porównaj listwę starego i nowego unifonu. Nawet jeśli model wygląda podobnie, układ zacisków może się różnić między producentami.
- Testuj po kolei dzwonienie, rozmowę i otwieranie drzwi. W domofonie nie liczy się sam „start”, tylko kompletna funkcjonalność.
- Jeśli masz multimetr, użyj go do identyfikacji przewodów. To szczególnie pomocne przy nieopisanych kablach i po naprawach po remoncie.
Nie wciskam wtedy przewodów „na siłę”, bo luźny zacisk potrafi działać podczas testu, a przestać działać po zamknięciu obudowy. W praktyce najwięcej oszczędza nie wiedza o kolorach, tylko dobra dokumentacja. Kiedy ją mam, wymiana aparatu przestaje być zgadywanką. A kiedy jej nie ma, trzeba uważać na kilka powtarzalnych błędów.
Najczęstsze błędy, które od razu słychać albo widać
- Mylenie mikrofonu ze słuchawką. Efekt jest prosty: jedna strona słyszy gorzej albo wcale.
- Brak masy albo źle dociśnięty zacisk masowy. Domofon potrafi wtedy działać niestabilnie, buczeć lub gubić wywołanie.
- Luźna żyła w listwie. Układ działa raz, a raz nie, szczególnie po zamknięciu obudowy lub lekkim poruszeniu przewodem.
- Zbyt cienki przewód na długim odcinku. To typowa przyczyna słabego elektrozaczepu i spadków napięcia.
- Traktowanie kolorów z instalacji 230 V jak wskazówki dla domofonu. To jeden z najgorszych skrótów myślowych, bo prowadzi do błędnej identyfikacji żył.
- Brak opisu po poprzednim montażu. Przy kolejnej wymianie wszystko zaczyna się od zera, choć dało się to zabezpieczyć jednym zdjęciem.
Jeśli po podłączeniu słychać dzwonek, ale nie ma rozmowy, najpierw sprawdzam tor audio i masę. Jeśli nie działa otwieranie furtki, patrzę na obwód rygla i jakość zasilania. Objaw zwykle mówi więcej niż kolor przewodu, pod warunkiem że nie próbuję leczyć wszystkiego jedną hipotezą. Gdy instalacja jest długa, wracam jeszcze do samego kabla, bo tu barwa izolacji ma już najmniejsze znaczenie.
Przewód, odległość i zasilanie decydują o stabilności
Dobór przewodu to temat, który często jest bagatelizowany, a potem wraca w postaci słabego dzwonka, przycinającej się rozmowy albo niewystarczająco mocnego elektrozaczepu. W ACO bardzo wyraźnie podkreśla się, że przewody zasilające nie powinny być traktowane jak zwykła skrętka sygnałowa. W praktyce dla zasilania i rygla częściej wybieram przewody o przekroju rzędu 1,0-1,5 mm², a dla torów sygnałowych w domofonie stosuje się zwykle cienkie żyły domofonowe, często około 0,5 mm².
| Zastosowanie | Częsty wybór | Dlaczego to ma znaczenie |
|---|---|---|
| Sygnał audio | Przewód domofonowy o cienkich żyłach | Wystarcza do komunikacji i jest wygodny przy wielu żyłach |
| Zasilanie lub elektrozaczep | Przewód o większym przekroju, często 1,0-1,5 mm² | Ogranicza spadki napięcia i poprawia pewność otwierania |
| Wideodomofon | UTP cat. 5e lub rozwiązanie wskazane przez producenta | Ułatwia zachowanie parametrów sygnału i kompatybilność systemu |
| Długa trasa do furtki lub bramy | Przekrój większy niż minimalny | Na dużej odległości cienka żyła szybciej „gubi” napięcie |
To właśnie tutaj najłatwiej zrozumieć, że sama kolorystyka niczego nie załatwia. Dwa przewody w tym samym kolorze mogą działać inaczej, jeśli mają inny przekrój albo prowadzą inny sygnał. Przy dłuższych trasach liczy się fizyka, nie estetyka. Z tego powodu, zanim zamknę obudowę, zawsze sprawdzam jeszcze kilka rzeczy, które oszczędzają późniejszego rozbierania całego zestawu.
Zanim zamkniesz obudowę, sprawdź jeszcze te rzeczy
- Czy każdy przewód ma przypisaną funkcję i numer zacisku?
- Czy obie części obudowy nie ściskają nadmiernie przewodów?
- Czy działa wywołanie, rozmowa i otwieranie drzwi?
- Czy przewody są opisane na przyszłość?
- Czy na długim odcinku nie ma zbyt cienkiej żyły do zasilania?
Jeśli miałbym zostawić jedną praktyczną zasadę, byłaby prosta: kolor traktuj jako wskazówkę, a nie dowód. W domofonie pewność daje dopiero zgodność typu systemu, oznaczeń zacisków i funkcji przewodu. Gdy to uporządkujesz, każda kolejna wymiana unifonu albo wideodomofonu zajmie znacznie mniej czasu i przestanie być loterią.
