Wyłącznik różnicowoprądowy jest prosty w zasadzie działania, ale przy montażu nie wybacza przypadkowych skrótów. W praktyce rozbijam ten temat na kilka decyzji: jaki aparat wybrać, jak odczytać zaciski i w jakiej kolejności spiąć obwód. Ten artykuł porządkuje schemat podłączenia różnicówki, pokazuje jak prowadzić przewody fazowe i neutralne oraz jakie błędy powodują niepotrzebne wyzwalanie. Dorzucam też praktyczne wskazówki doboru typu urządzenia i testu po uruchomieniu, bo to właśnie te detale decydują o tym, czy instalacja będzie działała stabilnie.
Najważniejsze informacje w skrócie
- Najczęściej w domu stosuje się RCD 30 mA, bo to standard ochrony uzupełniającej dla ludzi.
- Przewody czynne przechodzą przez ten sam aparat, czyli faza lub fazy oraz neutralny; przewód PE idzie osobno na listwę ochronną.
- Neutralnych z różnych grup nie wolno mieszać, bo to jedna z najczęstszych przyczyn losowego wyzwalania.
- Typ A jest dziś bezpieczniejszym punktem startu niż stary typ AC, zwłaszcza w instalacjach z elektroniką, LED-ami i zasilaczami.
- Po montażu trzeba użyć przycisku TEST i potem wracać do niego regularnie, zwykle co 6 miesięcy.
- Jeśli masz w instalacji falowniki, pompę ciepła, fotowoltaikę albo EV, dobór typu aparatu trzeba sprawdzić szczególnie dokładnie.
Co sprawdzić przed montażem różnicówki
Zanim dotknę śrubokrętem rozdzielnicy, sprawdzam trzy rzeczy: parametry aparatu, układ instalacji i sposób podziału neutralnych. Hager przypomina, że wyłącznik różnicowoprądowy jest elementem ochrony uzupełniającej, a test przyciskiem warto uruchamiać co pół roku, więc już na starcie traktuję go jak urządzenie, które ma działać precyzyjnie, a nie „mniej więcej”.
| Parametr | Co zwykle wybieram | Dlaczego to ważne |
|---|---|---|
| Czułość IΔn | 30 mA | To najczęstsza wartość dla ochrony dodatkowej osób. |
| Prąd znamionowy In | 25 A, 40 A lub 63 A | Musi pasować do obciążenia i zabezpieczenia przed nim. |
| Liczba biegunów | 2P dla 1 fazy, 4P dla 3 faz + N | Każdy przewód czynny musi przejść przez ten sam aparat. |
| Typ | A jako bezpieczny punkt startu | Lepszy dla nowoczesnych odbiorników niż typ AC. |
| Wersja | RCCB albo RCBO | RCBO łączy ochronę różnicową i nadprądową w jednym module. |
W praktyce nie kupuję aparatu „na oko”. Jeśli rozdzielnica obsługuje kilka obwodów, liczy się nie tylko sam wyłącznik, ale też logika całego układu: jedna grupa neutralna na jeden RCD, brak mostków N z PE po stronie odbiorów i zgodność z tym, co przewiduje producent. Kiedy mam już dobrany aparat, przechodzę do odczytania zacisków i schematu na obudowie.
Jak czytać schemat podłączenia na aparacie
Na obudowie lub w instrukcji najważniejsze są oznaczenia torów prądowych, bo to one mówią mi, gdzie ma wejść zasilanie, a gdzie wychodzi obciążenie. Eaton pokazuje, że wiele modeli ma podwójne zaciski i może być zasilanych z góry albo z dołu, ale nie zwalnia to z jednego warunku: wszystkie przewody czynne muszą być podłączone po tej samej stronie aparatu.
| Oznaczenie | Co znaczy | Praktyczny wniosek |
|---|---|---|
| LINE / LOAD | Strona zasilania i strona obciążenia | Nie mieszam stron, jeśli model wymaga konkretnego układu. |
| L, N | Faza i neutralny | Oba przewody czynne prowadzę przez ten sam aparat. |
| 1-2, 3-4 | Numery zacisków | Sprawdzam je z rysunkiem, nie z pamięci. |
| Strzałka lub symbol toru | Kierunek podłączenia | W wielu modelach zasilanie z góry albo z dołu jest dopuszczalne, ale tylko zgodnie z instrukcją. |
Ważne jest też rozróżnienie: kierunek przepływu prądu w RCD zwykle nie ma znaczenia, ale to nie znaczy, że przewody można prowadzić dowolnie. Wyjątkiem są urządzenia typu B i aparaty o konkretnych zaleceniach producenta, więc przy bardziej złożonych instalacjach zawsze patrzę na dokumentację, a nie na sam kształt zacisków. Dopiero po tej weryfikacji można przejść do fizycznego łączenia przewodów.

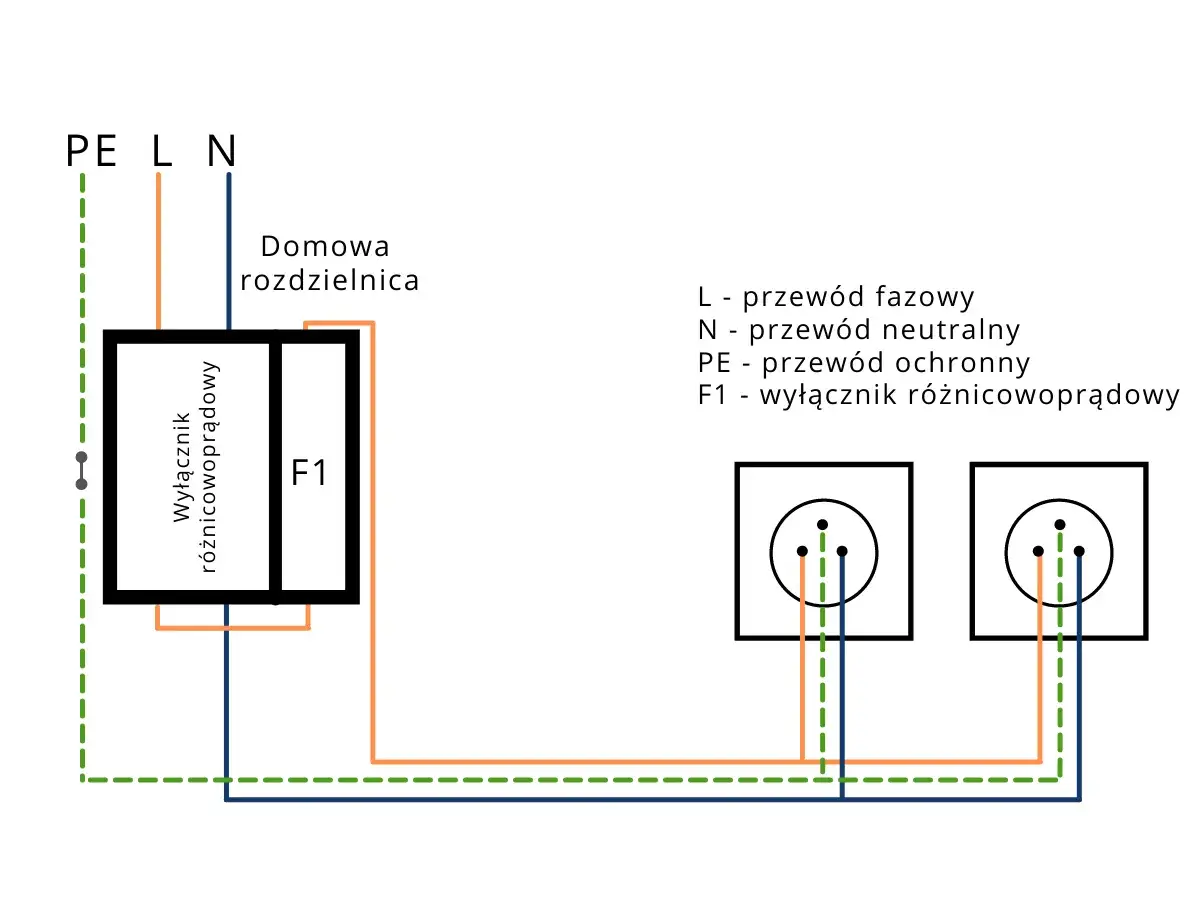

Schemat połączenia krok po kroku

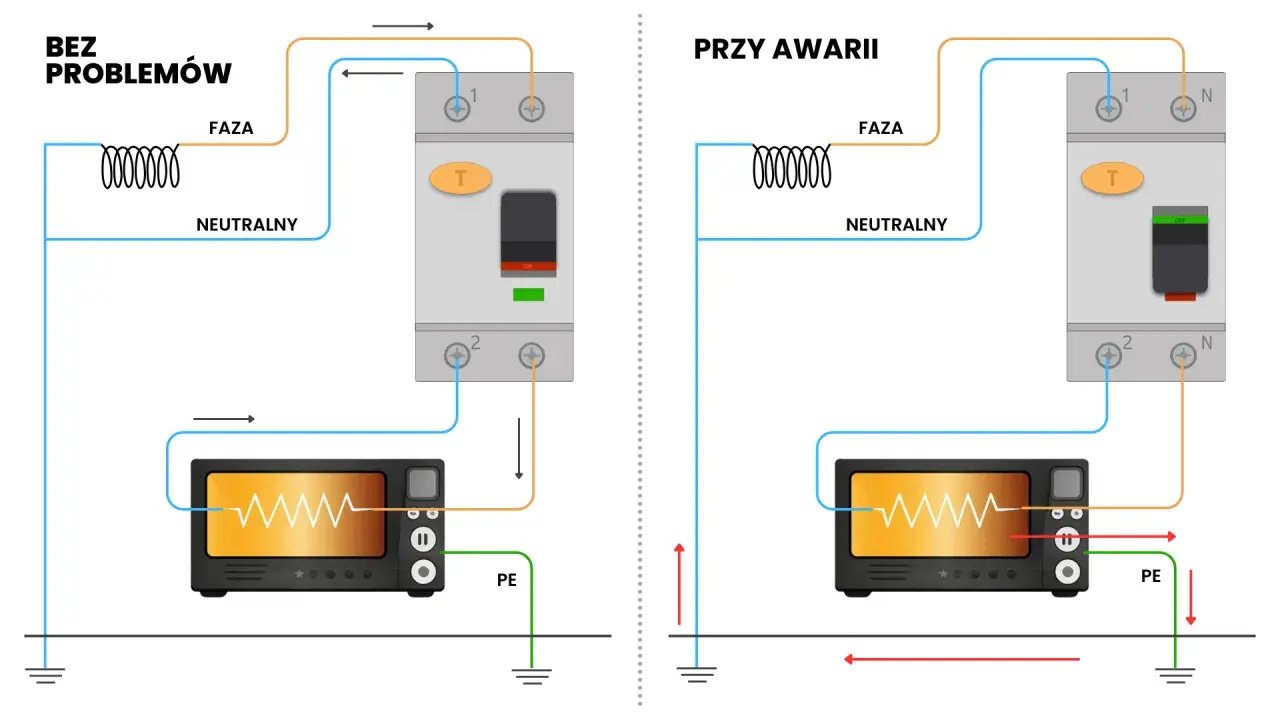

Jeżeli mam przed sobą typowy jednofazowy obwód, montaż sprowadza się do kilku logicznych ruchów. Największy błąd początkujących polega na tym, że łączą przewody „jak pasują”, zamiast trzymać się zasady przepływu przez przekładnik sumujący, czyli element wewnątrz aparatu, który porównuje prąd wypływający i wracający.
- Odłączam zasilanie główne i sprawdzam brak napięcia dwubiegunowym testerem, a nie samą próbówką.
- Mocuję aparat na szynie DIN, pilnując, żeby nie był naprężony i żeby zaciski były łatwo dostępne.
- Doprowadzam zasilanie do właściwej strony zgodnie ze schematem producenta i opisem zacisków.
- Prowadzę wszystkie przewody czynne przez RCD, czyli fazę lub fazy oraz neutralny tego samego obwodu.
- Wyjście z RCD kieruję do zabezpieczeń obwodów albo bezpośrednio do odbiorników, zależnie od układu rozdzielnicy.
- Przewód PE omijam i prowadzę go na osobną listwę ochronną.
- Sprawdzam dokręcenie zacisków i wykonuję test po podaniu napięcia.
Przy układzie 3-fazowym zasada jest taka sama, tylko dochodzą trzy fazy zamiast jednej. Wszystkie muszą przejść przez jeden aparat razem z neutralnym, a neutralnych z różnych grup nie wolno później mieszać na wspólnej listwie. Jeśli połączenie jest już gotowe, najwięcej problemów zwykle wychodzi nie na etapie montażu, tylko przy typowych błędach eksploatacyjnych.
Najczęstsze błędy, które powodują zadziałanie albo brak ochrony
Większość problemów z różnicówką nie wynika z tego, że aparat jest zły, tylko z tego, że instalacja została złożona niekonsekwentnie. Najczęściej widzę trzy powtarzalne scenariusze: połączenie N z PE za aparatem, mieszanie neutralnych z różnych obwodów oraz prowadzenie części przewodów poza torami RCD.
| Błąd | Co się dzieje | Jak to naprawić |
|---|---|---|
| Mostek N z PE za RCD | Aparat wyzwala bez wyraźnego powodu. | Rozdziel neutralny i ochronny po właściwej stronie instalacji. |
| Neutralne z różnych grup na jednej listwie | Wyzwalanie pojawia się losowo, zwłaszcza pod obciążeniem. | Każdy RCD powinien mieć własną, oddzielną listwę N. |
| Faza przechodzi przez RCD, a neutralny nie | Układ działa niepewnie albo w ogóle nie spełnia swojej roli. | Oba przewody czynne muszą przechodzić przez ten sam aparat. |
| Zły typ aparatu do elektroniki | Pojawiają się niepotrzebne zadziałania albo brak kompatybilności z odbiornikiem. | Do nowoczesnych obciążeń wybieram zwykle typ A, F lub B, zależnie od urządzenia. |
| Długie przewody z dużą pojemnością | Wyzwalanie przy załączaniu, szczególnie w ogrzewaniu lub długich liniach zasilających. | Warto rozważyć lepszy typ aparatu albo podział obwodu na mniejsze sekcje. |
| Brak testu po montażu | Nie wiadomo, czy mechanizm zadziała, gdy będzie potrzebny. | Po podaniu napięcia naciskam przycisk testowy i zapisuję wynik. |
Właśnie dlatego dobór typu aparatu warto potraktować tak samo serio jak samo prowadzenie przewodów. Jeśli instalacja ma urządzenia z elektroniką, grzałki, zasilacze albo długie linie, sama poprawność „na oko” nie wystarczy. Trzeba jeszcze dobrać taki RCD, który nie będzie reagował nerwowo na normalną pracę odbiorników.
Jaki typ różnicówki wybrać do domu, fotowoltaiki i elektroniki
W prostych instalacjach ludzie często sięgają po pierwszy lepszy model, a potem dziwią się, że rozdzielnica zachowuje się niestabilnie. Ja przyjmuję prostą zasadę: typ AC traktuję dziś raczej jako wyjątek, a nie domyślny wybór. W nowoczesnym domu bezpieczniejszym punktem startu jest zwykle typ A, bo lepiej radzi sobie z odbiornikami, które nie pracują wyłącznie na czystym sinusie.
| Typ | Co wykrywa | Gdzie ma sens | Kiedy nie jest dobrym wyborem |
|---|---|---|---|
| AC | Prądy przemienne sinusoidalne | Proste obwody bez dużej elektroniki | Przy zasilaczach, LED-ach, falownikach i wielu nowoczesnych odbiornikach |
| A | Prądy AC i pulsujące DC | Większość domowych obwodów, gniazda, oświetlenie, AGD | Gdy producent urządzenia wymaga typu F albo B |
| F | Jak typ A, ale lepiej znosi mieszane częstotliwości do 1 kHz | Pralki, zmywarki, pompy ciepła, klimatyzacja | Nie zastępuje typu B w instalacjach z prądem stałym i przekształtnikami |
| B | Prądy AC, pulsujące i gładkie DC, także przy wyższych częstotliwościach | Falowniki, UPS, fotowoltaika, ładowanie EV, bardziej złożona elektronika | Nie warto brać go „na zapas”, bo bywa droższy i powinien wynikać z dokumentacji urządzenia |
W praktyce patrzę nie tylko na sam aparat, ale też na odbiornik. Jeśli w obwodzie pojawia się pompa ciepła, stacja ładowania albo falownik, to nie zgaduję, tylko sprawdzam zalecenia producenta urządzenia. Na końcu zostaje już tylko uruchomienie i regularny test, który mówi więcej niż samo spojrzenie na rozdzielnicę.
Co robię po montażu, żeby instalacja nie wracała z problemem
Po podaniu napięcia nie kończę pracy od razu. Najpierw naciskam przycisk testowy, bo to najprostsza weryfikacja, czy mechanizm rzeczywiście reaguje. Test działa tylko przy zasilonym aparacie, więc nie ma sensu robić go „na sucho”; potem wracam do niego regularnie, zwykle co 6 miesięcy, a w instalacjach niestacjonarnych nawet częściej.
- Sprawdzam test po uruchomieniu, zanim uznam rozdzielnicę za gotową.
- Opisuję obwody na listwach i zabezpieczeniach, żeby później nie szukać ich po omacku.
- Kontroluję, czy RCD nie wyzwala przy normalnym obciążeniu, na przykład po włączeniu kilku odbiorników naraz.
- Jeśli coś wybija, odłączam kolejne obwody i szukam tego, który wprowadza problem z neutralnym lub z upływem.
- Po kilku dniach wracam do rozdzielnicy, bo część błędów wychodzi dopiero po realnej pracy instalacji.
Jeżeli po teście wszystko działa i neutralne są przypisane do właściwych grup, instalacja jest zazwyczaj w porządku. Gdy aparat wyzwala bez wyraźnej przyczyny, nie zgaduję dalej - wracam do układu N i PE, podziału obwodów oraz typu samej różnicówki, bo tam najczęściej leży źródło problemu. Jeśli rozdzielnica jest stara, ma mieszane neutralne albo nie masz pewności co do układu sieci, lepiej zatrzymać się na etapie identyfikacji obwodów i zlecić dalsze prace elektrykowi z odpowiednimi uprawnieniami.
