Dobór przewodu do domofonu nie sprowadza się do jednego uniwersalnego modelu. Odpowiedź na pytanie, jaki kabel do domofonu będzie najlepszy, zależy od typu systemu, długości trasy, liczby funkcji i tego, czy instalacja idzie w ścianie, czy w ziemi. Poniżej rozkładam ten temat na konkretne decyzje, żeby dało się wybrać kabel bez zgadywania i bez ryzyka, że po montażu zabraknie żył albo pojawią się zakłócenia.
Najkrótsza odpowiedź dla domu, bramy i wideodomofonu
- Do prostego domofonu audio w domu jednorodzinnym najczęściej wystarcza YTDY 4x0,5 mm, ale bezpieczniejszy zapas daje 6x0,5 mm.
- Przy wideodomofonie i systemach IP często lepiej sprawdza się skrętka UTP/FTP cat.5e lub cat.6, o ile producent urządzenia to dopuszcza.

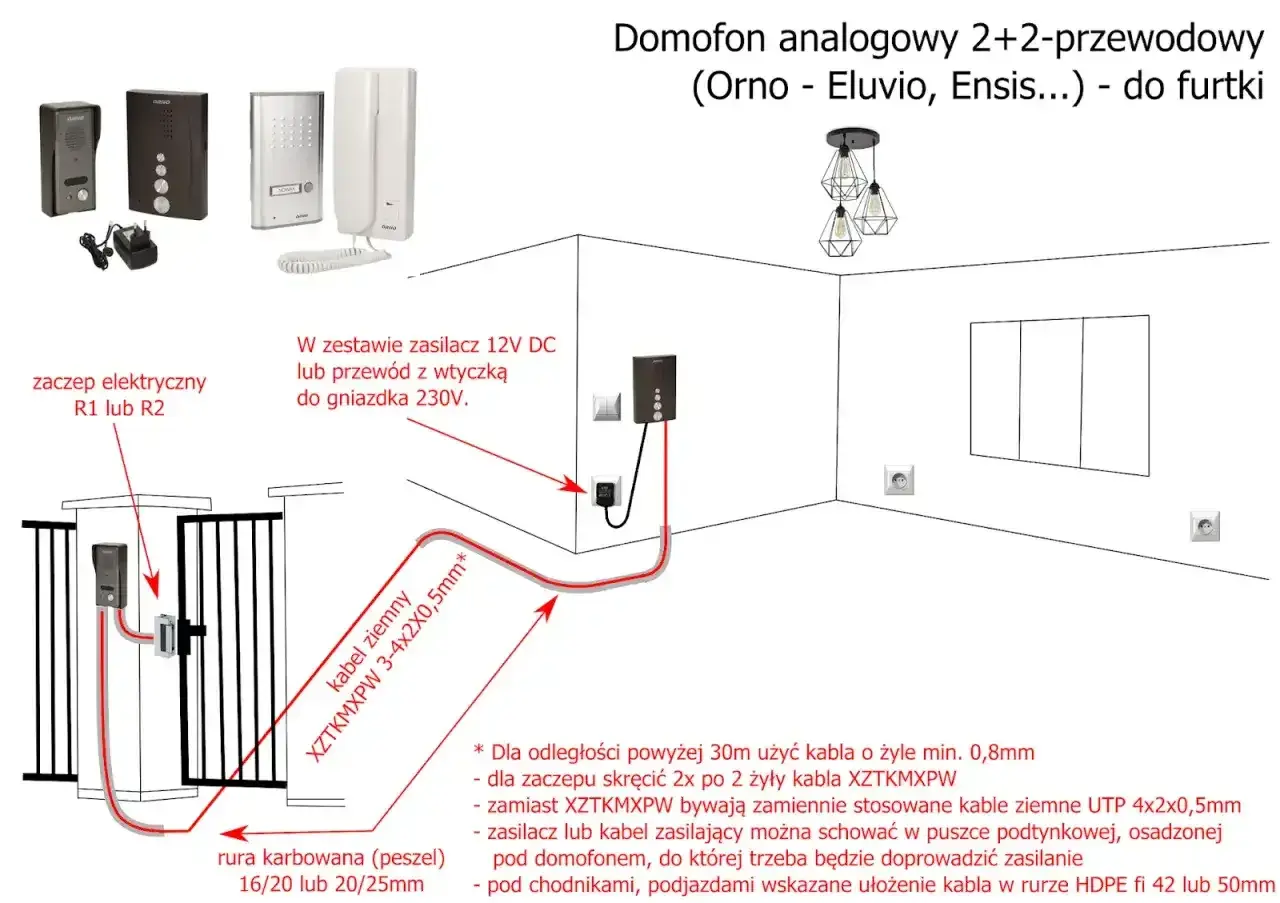

- Jeśli przewód biegnie w ziemi albo na zewnątrz, wybierz kabel żelowany lub doziemny i unikaj łączeń po drodze.
- Przy dłuższych trasach liczy się nie tylko liczba żył, ale też przekrój, spadek napięcia i odporność na zakłócenia.
- Najczęstsze błędy to za mała liczba żył, mieszanie sygnału z 230 V i kupowanie kabla słabej jakości pod pozornie atrakcyjną cenę.
Od czego naprawdę zależy dobór przewodu
Gdy podchodzę do takiej instalacji, nie zaczynam od nazwy kabla, tylko od charakteru całego systemu. Inny przewód ma sens w prostym domofonie audio, inny w układzie z wideomonitorem, a jeszcze inny wtedy, gdy domofon ma sterować bramą, elektrozaczepem i dodatkowymi funkcjami w jednym obiegu. Najważniejsze są cztery rzeczy: typ systemu, liczba funkcji, długość trasy i warunki prowadzenia przewodu.
- Typ systemu decyduje o tym, czy potrzebujesz przewodu wielożyłowego, skrętki czy kabla doziemnego.
- Liczba funkcji pokazuje, ile żył naprawdę zużyjesz na rozmowę, wywołanie, otwieranie i ewentualny interkom.
- Długość trasy wpływa na spadek napięcia i podatność na zakłócenia.
- Warunki montażu mówią, czy kabel ma iść w tynku, w peszlu, na zewnątrz czy w gruncie.
W praktyce najwięcej błędów bierze się z tego, że ktoś kupuje przewód pod samą nazwę urządzenia, a nie pod sposób transmisji. To właśnie dlatego warto najpierw policzyć żyły i sprawdzić, czy instalacja ma być rozbudowywana w przyszłości. Od tego zależy wszystko, co dalej.
Ile żył potrzebujesz naprawdę

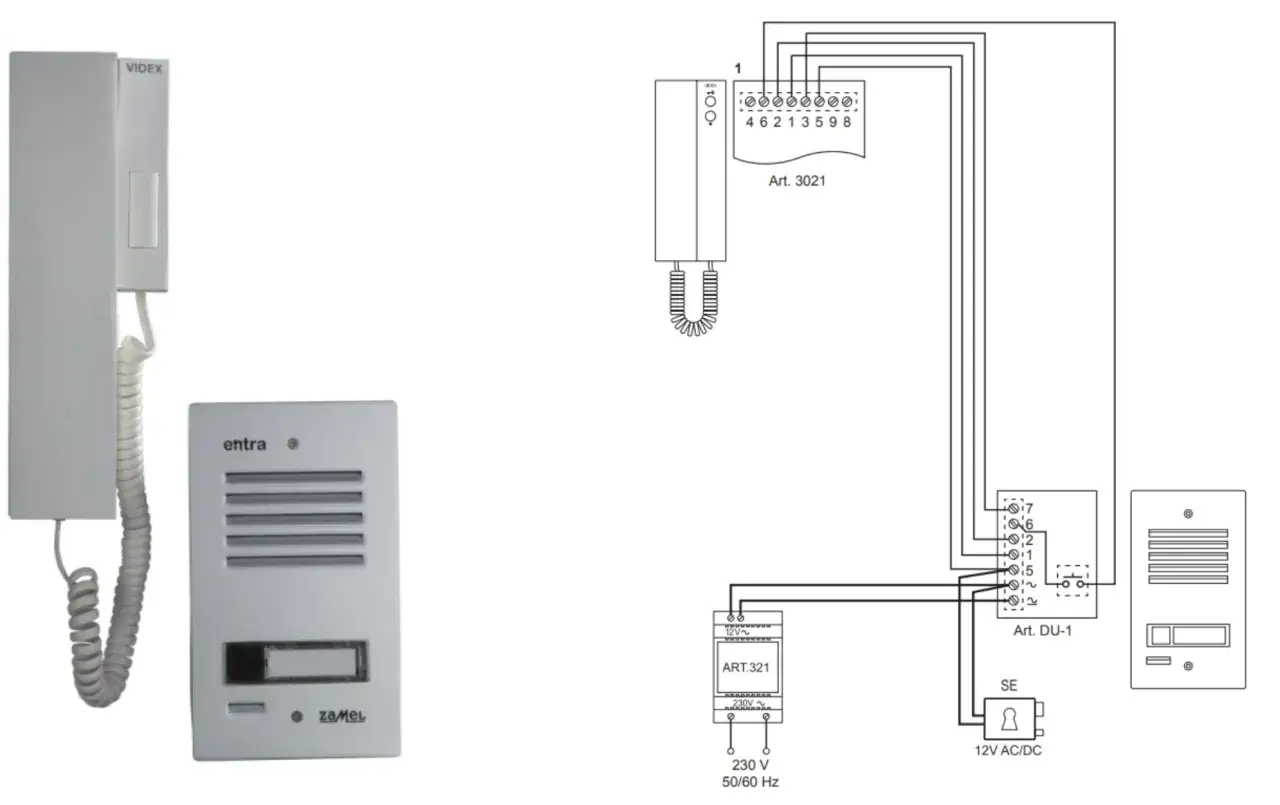

Najprostsza zasada brzmi: jeśli instalacja ma tylko rozmowę i otwieranie furtki, można zejść do mniejszej liczby żył, ale jeśli dochodzi interkom, drugi unifon, sterowanie bramą albo wideomonitor, zapas robi się bardzo cenny. Ja zwykle zakładam nie tylko to, co potrzebne dziś, lecz także 2-4 żyły rezerwy, bo późniejsze dokładanie przewodu bywa droższe niż sam zakup lepszego kabla.
| Scenariusz | Bezpieczny punkt startu | Kiedy zwiększyć zapas |
|---|---|---|
| Prosty domofon audio w domu jednorodzinnym | YTDY 4x0,5 mm | Gdy chcesz zostawić miejsce na dodatkową funkcję lub drugi unifon |
| Domofon audio z większą liczbą funkcji | YTDY 6x0,5 mm | Gdy w grę wchodzi interkom albo sterowanie dodatkowymi urządzeniami |
| Wideodomofon analogowy | UTP cat.5e/cat.6 lub YTKSY, jeśli producent to dopuszcza | Gdy trasa jest dłuższa albo system jest bardziej wrażliwy na zakłócenia |
| Wideodomofon IP lub system z PoE | Pełnomiedziana skrętka UTP/FTP cat.5e lub cat.6 | Gdy przewód idzie przez trudne środowisko albo planujesz rozbudowę sieci |
| Trasa w ziemi lub na zewnątrz | Kabel żelowany lub doziemny | Zawsze, jeśli przewód ma mieć kontakt z wilgocią lub gruntem |
Jeżeli mam doradzić bez znajomości konkretnego modelu, do prostego domu jednorodzinnego najczęściej wybrałbym 6x0,5 mm. To rozsądny kompromis między prostotą montażu a zapasem na przyszłość. Przy bardziej zaawansowanych systemach przewagę zaczyna mieć jednak nie sama liczba żył, tylko ich układ i zgodność z technologią producenta.
Który kabel pasuje do konkretnego systemu
Tu zaczyna się właściwy wybór. W instalacjach domofonowych spotkasz kilka typów przewodów i każdy ma swoje miejsce. Nie ma sensu traktować ich jak zamienników 1:1, bo różnią się budową, odpornością na zakłócenia i wygodą prowadzenia.
| Typ przewodu | Najlepiej sprawdza się w | Mocne strony | Ograniczenia |
|---|---|---|---|
| YTDY 4x0,5 / 6x0,5 | Proste domofony audio, podstawowe instalacje | Łatwy montaż, popularny, tani, wystarczający w wielu domach | Ma mniejszy zapas na rozbudowę niż skrętka lub przewód parowany |
| YTKSY 2x2x0,5 lub 3x2x0,5 | Systemy, w których liczy się układ par i lepsza organizacja żył | Praktyczny przy bardziej uporządkowanych instalacjach, lepiej znosi część zakłóceń | Nie zawsze potrzebny w najprostszych układach |
| UTP / FTP cat.5e lub cat.6 | Wideodomofony cyfrowe, IP, PoE | Uniwersalność, łatwa dostępność, dobre parametry transmisji danych | Wymaga zgodności z instrukcją urządzenia i najlepiej pełnej miedzi |
| Kabel żelowany doziemny | Trasy zewnętrzne, ziemne, narażone na wilgoć | Odporność na wodę i warunki pogodowe | Droższy i zwykle mniej wygodny w typowym montażu wewnętrznym |
| Przewód koncentryczny 75 ohm | Tylko systemy, które wyraźnie tego wymagają | Ma sens w starszych rozwiązaniach analogowych | W wielu nowoczesnych wideodomofonach nie jest najlepszym wyborem |
W nowoczesnych wideodomofonach najczęściej wygrywa skrętka, ale nie dlatego, że jest modna. Po prostu dobrze pasuje do transmisji danych i obrazu, a przy tym jest łatwo dostępna. Z kolei w prostych systemach audio przewód YTDY wciąż pozostaje bezpiecznym i rozsądnym wyborem. Najważniejszy warunek jest jeden: kabel musi być zgodny z dokumentacją systemu, a nie tylko „z grubsza podobny”.
Przy zakupie zwracam też uwagę na jakość miedzi. Jeśli przewód wygląda jak okazja, ale ma rdzeń aluminiowy albo słabe parametry żyły, to w instalacji domofonowej oszczędność bywa pozorna. Na krótkim odcinku problem może nie wyjść od razu, ale przy dłuższej trasie i większym obciążeniu różnica szybko staje się widoczna.
Przekrój, długość i prowadzenie kabla bez niespodzianek
Sam typ przewodu to jeszcze nie wszystko. Przy domofonie równie ważne są długość trasy i przekrój żyły. Z praktyki wynika, że 0,5 mm jest standardem w wielu instalacjach, ale gdy odcinek robi się dłuższy, zaczyna mieć znaczenie każdy dodatkowy metr i każdy zbędny spadek napięcia. Przy trasach rzędu 30-60 m warto już myśleć o lepszym przekroju albo o dokładniejszym doborze według instrukcji producenta.
- Przy krótkich odcinkach przewód 0,5 mm zwykle wystarcza, zwłaszcza w prostym audio.
- Przy dłuższych trasach rozważ 0,6 mm, a przy bardziej wymagających układach nawet więcej, jeśli producent to przewiduje.
- Jeśli przewód ma iść w ziemi, użyj wersji żelowanej lub doziemnej, a nie zwykłego kabla „na próbę”.
- Nie łącz kabla w gruncie, jeśli da się tego uniknąć. Jednolity odcinek działa po prostu pewniej.
- Nie prowadź przewodu domofonowego tuż obok linii zasilającej 230 V, bo zakłócenia i problemy z obrazem albo dźwiękiem potrafią być uciążliwe.
Gdy zasilacz lub elektronika instalacji mogą zostać umieszczone bliżej monitora czy kasety, czasem lepiej przenieść punkt zasilania niż wymuszać długi i słabo dobrany odcinek kabla. To prosta rzecz, ale często decyduje o tym, czy instalacja działa stabilnie od pierwszego dnia, czy wymaga poprawek po montażu. Właśnie dlatego kolejny temat to błędy, które widzę najczęściej.
Najczęstsze błędy przy podłączaniu
W domofonach błędy nie zawsze wychodzą od razu. Czasem instalacja działa po montażu, a problemy pojawiają się dopiero po deszczu, po wymianie unifonu albo po dołożeniu dodatkowej funkcji. To właśnie dlatego warto od razu wyłapać najczęstsze potknięcia.
- Za mało żył - na starcie wszystko wygląda dobrze, ale przy dodatkowym przycisku, interkomie albo drugim aparacie zaczyna brakować możliwości.
- Mieszanie sygnału z zasilaniem - przewód domofonowy nie zastępuje przewodu sieciowego i nie powinien iść razem z 230 V bez przemyślanej separacji.
- Łączenie przewodów w ziemi - każde złącze w gruncie zwiększa ryzyko awarii i korozji.
- Zakup kabla niskiej jakości - szczególnie takiego, który tylko udaje pełną miedź.
- Ignorowanie instrukcji producenta - niektóre systemy bardzo jasno wymagają konkretnego typu przewodu albo konkretnego układu par.
- Brak rezerwy montażowej - zbyt krótki zapas w puszce albo przy monitorze potrafi utrudnić każdą późniejszą naprawę.
Jeśli miałbym wskazać jeden błąd, który najbardziej kosztuje czas, to byłoby to kupowanie kabla „na styk”. Przy domofonie naprawdę opłaca się przewidzieć trochę więcej niż minimum. Tę samą zasadę warto zastosować także wtedy, gdy układ ma się w przyszłości rozwinąć o kamerę, bramę lub dodatkowy monitor.
Co zostawić sobie na przyszłość, żeby nie kuć instalacji drugi raz
Najbardziej praktyczna rada, jaką daję przy takich montażach, jest prosta: zostaw sobie margines. Jeśli dziś instalacja potrzebuje czterech żył, ja często planuję kabel z zapasem albo przynajmniej dodatkową rurkę/peszl do furtki, bramy czy miejsca na rozbudowę. To ma mało spektakularny efekt na etapie zakupów, ale później oszczędza bardzo dużo pracy.
- Zostaw 10-20% zapasu długości przy każdej końcówce kabla.
- Jeśli to możliwe, poprowadź drugi peszel do najważniejszych punktów instalacji.
- Oznacz żyły od razu po montażu, żeby później nie szukać ich po omacku.
- Zrób zdjęcie połączeń przed zamknięciem puszki lub obudowy.
- Jeżeli rozważasz upgrade do wideodomofonu, od początku wybierz przewód, który zostawia ten scenariusz otwarty.
Tak właśnie patrzę na dobór przewodu do domofonu: nie jak na jednorazowy zakup, tylko jak na element całego systemu podłączania, który ma działać stabilnie przez lata. Jeśli wybierzesz kabel zgodny z typem urządzenia, warunkami montażu i długością trasy, unikniesz większości problemów, które potem wychodzą już po zamknięciu ścian. A to w praktyce znaczy jedno: lepiej poświęcić chwilę na dobór kabla teraz niż wracać do tej samej instalacji za kilka miesięcy.
