W układach elektronicznych masa nie jest ozdobnym symbolem na schemacie, tylko punktem odniesienia dla napięć i drogą powrotną prądu. Skrót gnd pojawia się niemal wszędzie, ale za tym prostym oznaczeniem kryją się różne role: od wspólnego 0 V w mikrokontrolerze po uziemienie ochronne w sprzęcie sieciowym. Jeśli chcesz uniknąć szumu, błędnych pomiarów i dziwnych awarii, trzeba rozumieć te różnice od początku.
Najważniejsze zasady pracy z masą w układach elektronicznych
- Masa to punkt odniesienia i droga powrotu prądu, a nie zawsze to samo co uziemienie ochronne.
- Najwięcej problemów daje zły powrót prądu: zbyt długa ścieżka, wspólny odcinek dla dużych i małych prądów oraz pętle masy.
- Na PCB zwykle lepiej działa ciągła płaszczyzna masy niż przypadkowo rozcięte wyspy, zwłaszcza przy szybkich sygnałach.
- Przy pomiarach oscyloskopem masa sondy ma znaczenie praktyczne i bezpieczeństwa, bo potrafi zmienić wynik albo stworzyć zwarcie.
- W układach analogowo-cyfrowych nie ma jednej reguły dla wszystkich projektów. Decydują noty aplikacyjne, prąd powrotny i geometria ścieżek.
Masa w układzie to punkt odniesienia, a nie „ziemia” w każdym sensie
Najprościej mówiąc, masa wyznacza poziom, do którego odnosisz pozostałe napięcia. W układzie bateryjnym może to być po prostu minus zasilania, w sprzęcie laboratoryjnym wspólna szyna 0 V, a w urządzeniu sieciowym część połączona z obudową lub przewodem ochronnym. To nie są zawsze te same rzeczy, choć na schematach bywają mylone, bo wyglądają podobnie i pełnią zbliżoną funkcję odniesienia.
W praktyce warto myśleć o masie jak o torze powrotnym prądu. Jeśli prąd wypływa z elementu, musi wrócić do źródła inną drogą niż sygnał, a ta droga wpływa na spadki napięć, zakłócenia i stabilność całego układu. Właśnie dlatego ten sam symbol na schemacie może oznaczać coś innego w sekcji cyfrowej, innego w audio, a jeszcze innego przy zasilaniu sieciowym.
| Rodzaj punktu odniesienia | Rola | Typowe użycie | Najczęstszy błąd |
|---|---|---|---|
| Masa sygnałowa | Stabilny punkt odniesienia dla małych sygnałów | Przedwzmacniacze, czujniki, przetworniki ADC | Łączenie jej z dużymi prądami zasilania |
| Masa zasilania | Droga powrotna dla prądu obciążenia | Przetwornice, wzmacniacze mocy, silniki | Przepuszczanie przez nią czułych sygnałów pomiarowych |
| Uziemienie ochronne | Bezpieczeństwo użytkownika i odprowadzenie prądu awaryjnego | Sprzęt podłączony do sieci 230 V | Traktowanie go jak wygodnej masy sygnałowej |
| Masa obudowy | Ekranowanie i kontrola zakłóceń EMI | Metalowe chassis, sprzęt audio, urządzenia pomiarowe | Zakładanie, że zawsze musi być połączona z 0 V |
Jeżeli odróżnisz te cztery pojęcia, połowa problemów znika jeszcze przed lutowaniem. Drugą połowę wyjaśnia to, jak czytać symbole i nazwy na schemacie.

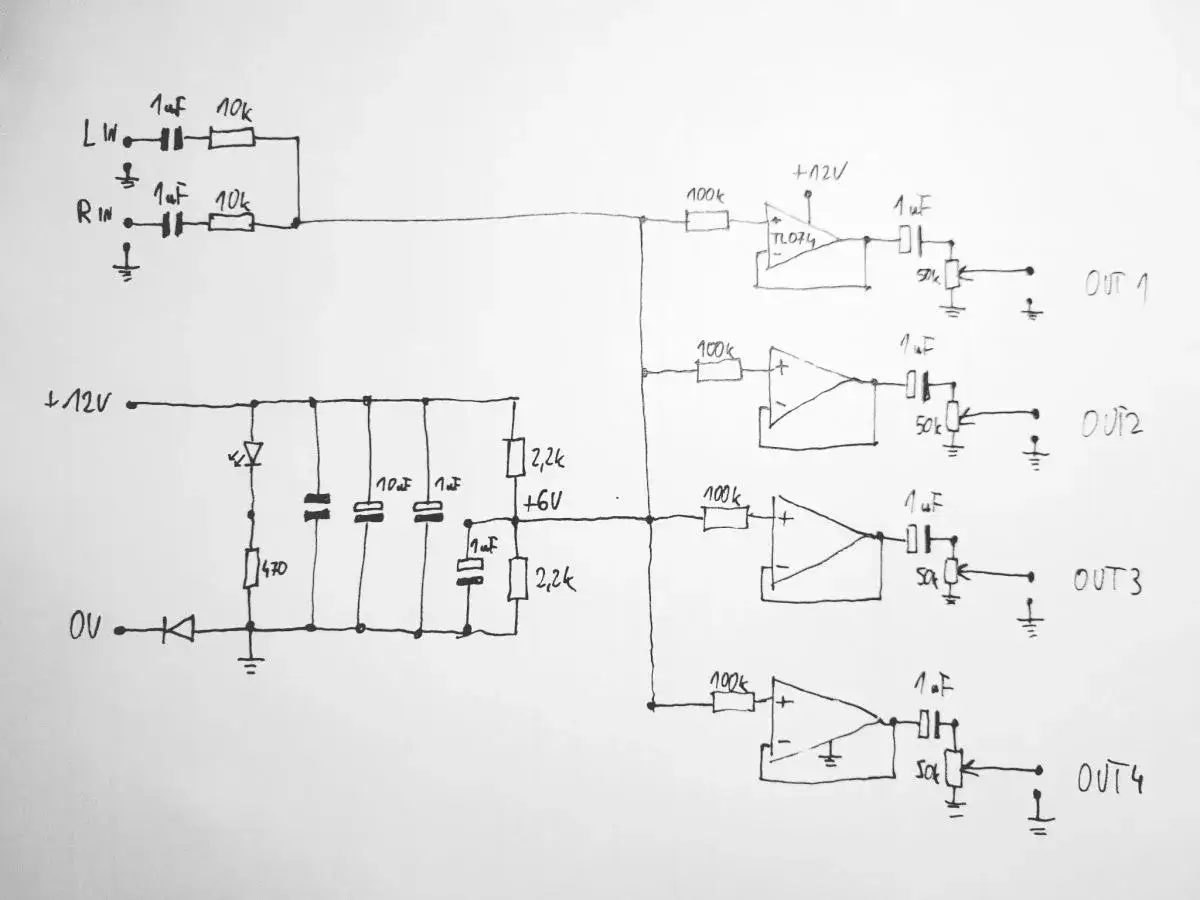

Jak czytać symbole i oznaczenia masy na schemacie
Na jednym projekcie możesz zobaczyć kilka symboli, które wyglądają podobnie, ale opisują różne referencje. Trzy kreski, trójkąt, symbol obudowy albo osobne oznaczenia typu AGND i DGND nie są dekoracją. To wskazówka, jak producent chce, żebyś poprowadził powroty prądów.
W warsztacie najczęściej patrzę na trzy rzeczy. Po pierwsze, czy symbol masy oznacza rzeczywiste połączenie z ziemią ochronną, czy tylko wspólny punkt odniesienia dla sygnału. Po drugie, czy kilka mas ma połączyć się w jednym miejscu, czy na całej płytce. Po trzecie, czy masa na schemacie nie jest jedynie skrótem myślowym, który w layoutcie trzeba jeszcze dobrze przełożyć na fizyczną geometrię ścieżek.
- Jedna nazwa nie zawsze oznacza jedną fizyczną ścieżkę.
- Osobne oznaczenia często sugerują różne domeny prądowe, ale nie zawsze wymagają całkowitego rozdzielenia płytek masy.
- Połączenie przy układzie scalonym bywa lepsze niż łączenie mas w odległym punkcie zasilania.
- Obudowa metalowa może tłumić zakłócenia, nawet jeśli nie jest bezpośrednio częścią toru sygnałowego.
Ta interpretacja schematu ma sens tylko wtedy, gdy przełożysz ją na realny układ ścieżek. I właśnie tam zaczyna się najważniejsza część projektu.
Jak prowadzić masę na płytce, żeby nie dokładać szumu
Na PCB najważniejsza zasada brzmi: prąd powrotny musi mieć krótką i przewidywalną drogę. Przy niskich częstotliwościach często sprawdza się topologia gwiazdy, bo ogranicza wspólne odcinki ścieżek. Przy szybkich zboczach i układach cyfrowych zwykle lepsza jest ciągła płaszczyzna masy, bo zapewnia niski opór i niską indukcyjność dla prądu powrotnego.
Najgorszy błąd polega na tworzeniu "ładnie wyglądających" cięć w masie tylko po to, żeby oddzielić sekcję analogową od cyfrowej. Jeśli sygnał musi przeskoczyć przez przerwę w płaszczyźnie, prąd powrotny robi niechciany objazd, a to zwiększa pętlę i podatność na EMI. Z mojego doświadczenia lepiej działa solidna płaszczyzna z kontrolowanym rozmieszczeniem elementów niż rozcięta masa, która wygląda porządnie tylko na rysunku.
| Topologia | Kiedy ma sens | Plusy | Ryzyko |
|---|---|---|---|
| Gwiazda | Proste układy, audio niskiej częstotliwości, osobne gałęzie mocy | Łatwo przewidzieć spadki napięć | Przy szybkich sygnałach może wydłużać drogę powrotną |
| Ciągła płaszczyzna | Cyfrowe PCB, układy mieszane, szybkie zbocza | Niska impedancja, lepsza kontrola EMI | Wymaga dobrego rozmieszczenia elementów |
| Rozdzielone wyspy | Tylko wtedy, gdy projekt i noty układu to uzasadniają | Może ograniczyć przenikanie zakłóceń | Łatwo przypadkowo pogorszyć powrót prądu |
W praktyce nie szukam "idealnej" masy, tylko takiej, która nie przeszkadza sygnałowi. To prowadzi wprost do problemu, który najczęściej słychać, widać lub mierzy się jako brum, szum i dryft.
Skąd biorą się pętle masy i dlaczego słychać je w audio
Pętla masy powstaje wtedy, gdy dwa urządzenia mają więcej niż jedną drogę połączenia odniesienia, a między tymi punktami pojawia się różnica potencjałów. Prąd zaczyna wtedy płynąć nie tylko tam, gdzie powinien, lecz także przez ekran kabla, obudowę albo wspólny przewód powrotny. W audio efekt bywa natychmiast słyszalny jako brum 50 Hz i jego harmoniczne, a w pomiarach jako pływający offset.
To nie musi być duża różnica. Wystarczą pojedyncze miliwolty między punktami odniesienia, żeby po wzmocnieniu zamieniły się w zauważalny problem. Dlatego przy podłączaniu kilku urządzeń do jednego stanowiska traktuję masę jak element toru sygnałowego, a nie tylko mechaniczny dodatek do przewodu.
- Komputer + interfejs audio + wzmacniacz to klasyczny układ, w którym ekran i przewód ochronny mogą utworzyć niechcianą pętlę.
- Sprzęt laboratoryjny potrafi wprowadzić różnice potencjałów nawet wtedy, gdy wszystkie urządzenia są wpięte do tej samej listwy zasilającej.
- Duże prądy obciążenia w torze zasilania modują napięcie odniesienia i przenoszą zakłócenia do małosygnałowej części układu.
Jeśli brum wraca mimo wymiany kabli, zwykle problem nie leży w jakości przewodu, tylko w architekturze połączeń. Tę samą zasadę trzeba pamiętać przy pomiarach, bo tam masa potrafi zepsuć wynik jeszcze szybciej niż w audio.

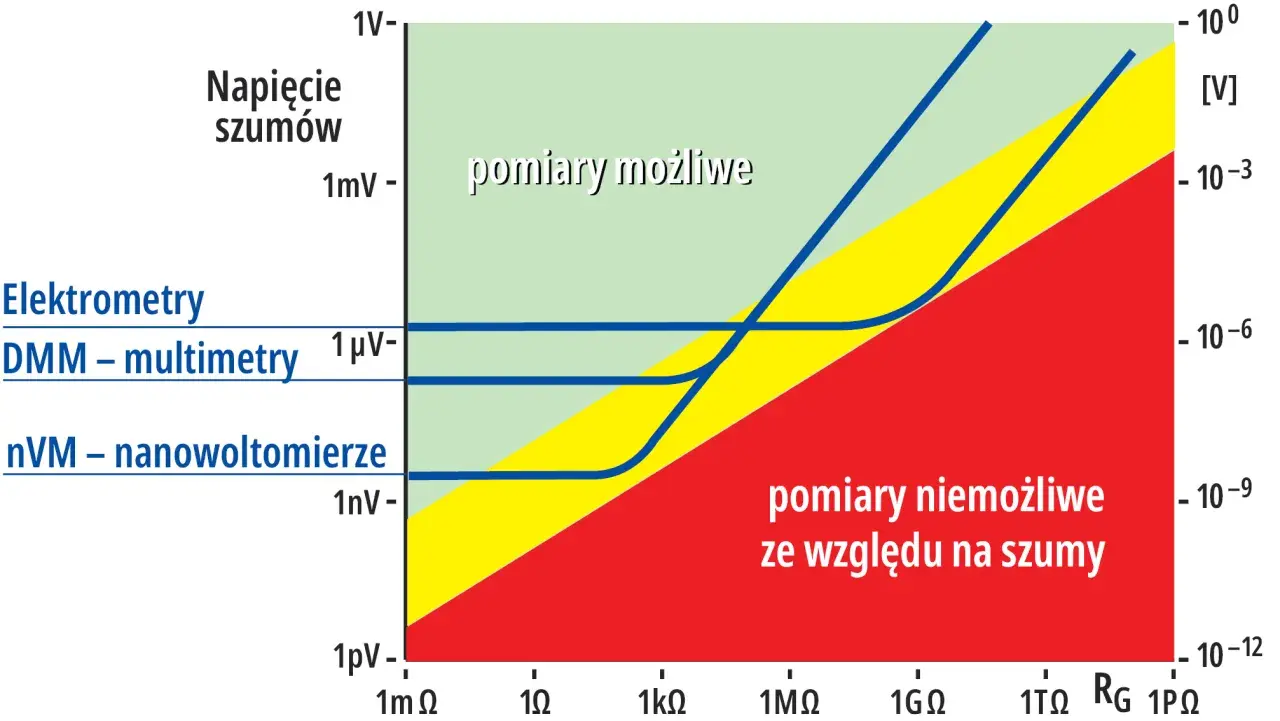

Jak mierzyć układ, żeby masa sondy nie zafałszowała wyniku
Przy pomiarach oscyloskopem, analizatorem logicznym albo interfejsem DAQ najczęstszy błąd jest banalny: zakładamy, że przewód masy w sondzie jest neutralny. Nie jest. W praktyce ma własną indukcyjność i rezystancję, więc przy szybkich zboczach może dodać dzwonienie, przesunięcia i fałszywe piki. Krótki przewód masy działa lepiej niż długi krokodylek, a przy trudniejszych punktach pomiarowych często potrzebna jest sonda różnicowa.
Drugi problem jest ważniejszy z punktu widzenia bezpieczeństwa. W wielu oscyloskopach stołowych masa sondy jest połączona z przewodem ochronnym instalacji. Jeśli podepniesz ją do punktu "gorącego" w układzie sieciowym, możesz zrobić zwarcie do ziemi i uszkodzić sprzęt albo układ. Tu nie ma miejsca na domysły: najpierw sprawdza się punkt odniesienia, dopiero potem podpina masę.
- Używaj najkrótszego możliwego połączenia masy sondy.
- Przy pomiarach obwodów sieciowych sięgaj po sondę różnicową lub izolowane narzędzie pomiarowe.
- Nie zakładaj, że dwa urządzenia mają identyczny potencjał odniesienia tylko dlatego, że są w tej samej instalacji.
- Jeśli wynik jest dziwny, sprawdź najpierw ścieżkę powrotu, a dopiero potem sam sygnał.
W praktyce to często wystarcza, by odróżnić realny problem układu od artefaktu pomiarowego. Ale równie ważne jest zrozumienie, kiedy osobne domeny mas mają sens, a kiedy tylko komplikują layout.
Kiedy oddzielać masę analogową od cyfrowej, a kiedy tego nie robić
Osobne AGND i DGND wyglądają na prostą receptę, ale w projektowaniu nie ma jednego uniwersalnego przepisu. Jeśli producent układu scalonego pokazuje osobne piny, to zwykle znaczy: kontroluj lokalny prąd powrotny i połącz domeny tam, gdzie ma to sens dla konkretnego układu. Nie oznacza to automatycznie, że masz przeciąć całą płaszczyznę masy przez środek płytki.
W nowoczesnych projektach często lepiej sprawdza się jedna solidna masa niż sztuczne rozdzielanie wysp. Kluczowe jest rozmieszczenie elementów: przetwornik ADC blisko analogowego źródła, szybkie ścieżki nad nieprzerwanym odniesieniem, a duże prądy od przetwornicy lub drivera silnika z dala od wejść pomiarowych. Jeśli trzeba dodać dławik ferrytowy albo lokalny punkt połączenia, robi się to świadomie, a nie z przyzwyczajenia.
| Sytuacja | Najczęściej lepsze podejście | Dlaczego |
|---|---|---|
| Prosty mikrokontroler z kilkoma czujnikami | Jedna ciągła płaszczyzna masy | Minimalizuje ryzyko przypadkowych przerw w powrocie prądu |
| ADC lub DAC z wydzielonymi pinami referencyjnymi | Połączenie zgodne z notą układu, zwykle lokalnie przy scalaku | Ogranicza zakłócenia w torze pomiarowym |
| Układ mocy obok precyzyjnego toru analogowego | Oddzielenie tras prądowych, ale bez niepotrzebnego cięcia całej masy | Duże prądy nie powinny modulować czułego odniesienia |
Jeżeli mam wskazać jedną regułę praktyczną, to brzmi ona tak: najpierw kontroluj geometrię prądu powrotnego, dopiero potem myśl o etykietach typu AGND i DGND. To właśnie ten porządek pracy najczęściej odróżnia stabilny projekt od płyty, która działa tylko "na stole" i tylko czasem.
Co sprawdziłbym przed pierwszym uruchomieniem płytki
Przed zasileniem nowego układu robię krótką kontrolę, bo tu najtaniej wychodzą poprawki. Nie trzeba wielkiej checklisty, wystarczy kilka konkretnych pytań, które szybko ujawniają błędy topologii. Jeśli odpowiem na nie "nie wiem", wracam do schematu albo layoutu, zanim zrobi to dym lub oscyloskop.
- Czy każdy duży prąd ma własną, krótką drogę powrotną?
- Czy sygnały małej amplitudy nie biegną razem z prądami mocy?
- Czy masa pomiarowa i masa zasilania nie spotykają się przypadkiem w kilku miejscach naraz?
- Czy pod szybkimi ścieżkami nie ma przerwy w odniesieniu?
- Czy obudowa, ekran i przewód ochronny mają zaplanowaną rolę, a nie przypadkowe połączenie?
- Czy do pomiaru wybrałem właściwe narzędzie, a nie po prostu najwygodniejszy kabel z szuflady?
Jeśli ten zestaw przejdziesz przed uruchomieniem, większość problemów z masą nie zaskoczy cię już po lutowaniu. I właśnie o to chodzi: dobra masa nie jest widoczna w gotowym urządzeniu, bo po prostu przestaje sprawiać kłopoty.
