W układach zasilania i prostowania najwięcej zysku daje czasem element, który wygląda niepozornie: mały prostownik o bardzo niskim spadku napięcia i szybkim przełączaniu. Taki detal potrafi poprawić sprawność, ograniczyć grzanie i ułatwić ochronę przed odwrotną polaryzacją. Poniżej wyjaśniam, jak działa dioda Schottky'ego, gdzie faktycznie ma sens i kiedy lepiej wybrać inne rozwiązanie.
Najważniejsze fakty o diodzie Schottky'ego
- To złącze metal-półprzewodnik, a nie klasyczne złącze p-n, dlatego przewodzi przy niższym napięciu.
- Typowy spadek napięcia to około 0,2-0,4 V, choć przy większym prądzie może wzrosnąć do 0,5-0,8 V.
- Przełącza się bardzo szybko, bo nie magazynuje ładunku jak zwykła dioda prostownicza.
- Najczęściej trafia do przetwornic DC-DC, prostowników, zabezpieczeń przed odwrotną polaryzacją i układów OR-ing.
- Jej słabsza strona to większy prąd upływu i zwykle niższa odporność na wysokie napięcie niż w innych technologiach.
- Gdy liczy się każdy miliwolt, coraz częściej konkurencję stanowią układy z MOSFET-em pracujące jak idealna dioda.
Jak działa dioda Schottky'ego i dlaczego przełącza się tak szybko

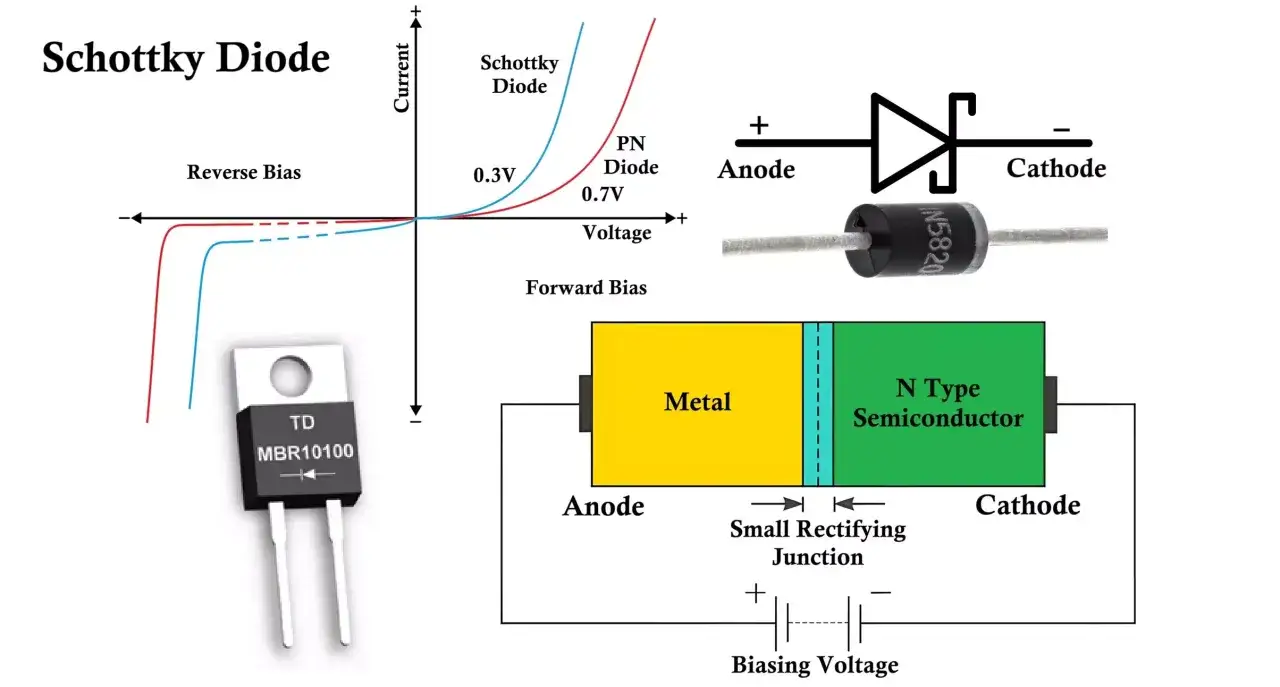

W zwykłej diodzie prostowniczej mamy złącze p-n, a tutaj pracuje złącze metal-półprzewodnik. W praktyce oznacza to niższą barierę przewodzenia, więc element zaczyna przewodzić przy mniejszym spadku napięcia niż klasyczna dioda krzemowa. Dla układów niskonapięciowych to duża różnica, bo każda dziesiąta część wolta przekłada się na straty, temperaturę i zapas napięcia w całym torze zasilania.
Druga przewaga jest jeszcze ważniejsza w przetwornicach impulsowych i układach pracujących szybko: Schottky nie magazynuje ładunku tak jak dioda p-n, więc po zmianie polaryzacji nie musi „odchodzić” z odzysku wstecznego. W praktyce chodzi o brak klasycznego czasu reverse recovery, a to oznacza krótsze straty przełączania i mniej zakłóceń przy wyższych częstotliwościach. Właśnie dlatego ten typ diody tak dobrze pasuje do prostowania na wyjściu przetwornicy, do zabezpieczeń i do torów, w których liczy się szybkość reakcji.

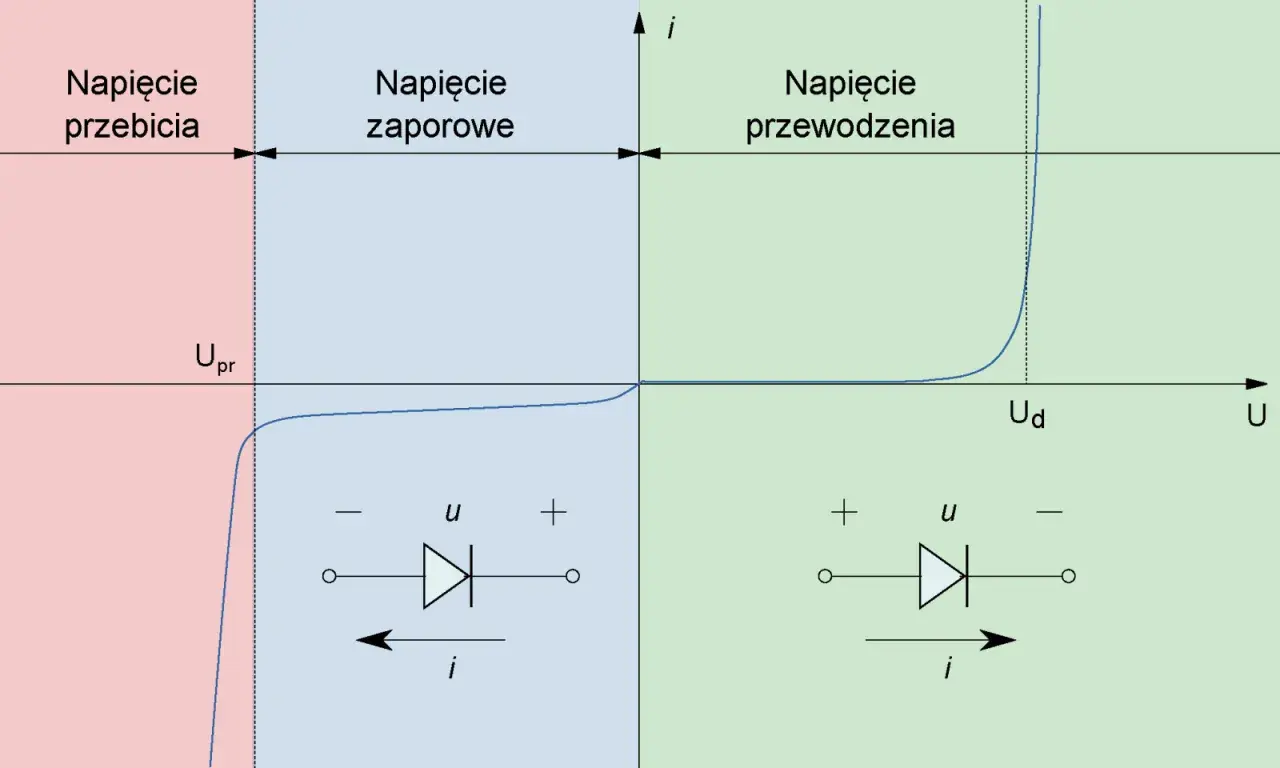

W krzemowych wersjach typowy spadek napięcia przewodzenia wynosi zwykle około 0,2-0,4 V, ale przy większym prądzie potrafi dojść do 0,5-0,8 V. To nadal mniej niż w klasycznej diodzie krzemowej, która często pracuje w okolicy 0,7 V, więc przewaga pozostaje bardzo konkretna. Ta konstrukcja tłumaczy, dlaczego ten element tak dobrze czuje się w zasilaniu impulsowym, ale nie znaczy jeszcze, że zawsze będzie najlepszym wyborem. To prowadzi do pytania, gdzie zyski są najbardziej odczuwalne w praktyce.
Gdzie sprawdza się najlepiej w praktyce
Najczęściej widzę ją tam, gdzie napięcie jest niskie, prąd rośnie, a każdy wat strat zaczyna być problemem. W przetwornicach DC-DC pełni rolę diody „catch” w układach bez synchronicznego MOSFET-a, czyli przejmuje prąd wtedy, gdy główny tranzystor jest wyłączony. To rozwiązanie jest proste, skuteczne i nadal bardzo popularne w mniejszych zasilaczach, modułach IoT, routerach, sprzęcie bateryjnym czy urządzeniach mobilnych.
Drugi klasyczny obszar to ochrona przed odwrotną polaryzacją. Wystarczy źle wpięty zasilacz albo bateria, a dioda blokuje przepływ prądu, zanim uszkodzi się reszta układu. Podobny mechanizm wykorzystuje się w układach OR-ing, czyli przy łączeniu kilku źródeł zasilania tak, by zasilały wspólną szynę bez wzajemnego cofania prądu. To szczególnie ważne w systemach podtrzymania, małych zasilaczach awaryjnych i instalacjach, w których źródło główne może zostać odłączone.
Warto też pamiętać o prostownikach niskonapięciowych, obwodach zabezpieczających, układach kluczowania sygnałów oraz niektórych zastosowaniach solarnych. W takich miejscach różnica między spadkiem 0,4 V a 0,7 V nie jest kosmetyczna. Przy prądzie 1 A to odpowiednio około 0,4 W lub 0,7 W strat, a przy 3 A robi się już około 1,2 W kontra 2,1 W. W małej obudowie to już nie teoria, tylko ciepło, które trzeba odprowadzić. Skoro widać, że przewaga bywa bardzo praktyczna, warto zestawić ją z innymi diodami, żeby nie mylić szybkości z realną opłacalnością.
Czym różni się od zwykłej diody i diody szybkopowrotnej
W projekcie nie wystarczy powiedzieć „wezmę szybką diodę”, bo pod tą etykietą kryją się różne technologie. Jedna będzie miała niższy spadek napięcia, druga lepiej zniesie wyższe napięcie wsteczne, a trzecia po prostu szybciej odzyska blokowanie po zmianie polaryzacji. Poniższe zestawienie dobrze pokazuje, gdzie Schottky naprawdę wygrywa, a gdzie nie ma już takiej przewagi.
| Typ | Spadek napięcia przewodzenia | Szybkość przełączania | Najmocniejsza strona | Najważniejsze ograniczenie |
|---|---|---|---|---|
| Klasyczna dioda krzemowa p-n | około 0,6-0,8 V | niższa, z wyraźnym odzyskiem wstecznym | prosta, tania, dobrze znosi wiele zastosowań ogólnych | większe straty i wolniejsze przełączanie |
| Dioda Schottky'ego | około 0,2-0,4 V, przy większym prądzie często 0,5-0,8 V | bardzo wysoka, praktycznie bez klasycznego reverse recovery | małe straty w niskonapięciowych układach | większy prąd upływu i zwykle niższe napięcie wsteczne |
| Dioda szybkopowrotna | zwykle zbliżony do diody p-n | wysoka, ale nie daje tak niskiego spadku jak Schottky | lepsza od klasycznej diody w układach z szybszym przełączaniem | straty przewodzenia są nadal relatywnie duże |
| Idealna dioda na MOSFET | rzędu dziesiątek miliwoltów, często około 10-35 mV | bardzo wysoka, zależna od sterownika i MOSFET-a | najmniejsze straty w torze mocy | większa złożoność i koszt projektu |
W praktyce taki tabelaryczny skrót bardzo pomaga, bo od razu widać kompromis: Schottky daje świetny balans między prostotą a sprawnością, ale nie jest rekordzistą w każdej kategorii. Gdy projekt ma zapas napięcia i nie potrzebuje ekstremalnie niskich strat, wygrywa właśnie tym, że nie komplikuje układu. Jeżeli jednak marginesy są ciasne, zaczynam patrzeć już na dobór elementu dużo bardziej krytycznie.
Jak dobrać element do konkretnego układu
Przy doborze patrzę przede wszystkim na cztery rzeczy: napięcie wsteczne, prąd przewodzenia, straty cieplne i temperaturę pracy. Sam prąd katalogowy niewiele mówi, jeśli obudowa nie odprowadzi ciepła albo jeśli układ ma pracować w zamkniętej obudowie przy podwyższonej temperaturze. Wtedy nawet dobry element z katalogu może zachowywać się gorzej, niż sugeruje tabela parametrów.
Najprostszy rachunek jest bardzo przydatny: P = Vf × I. Jeżeli dioda ma spadek 0,35 V przy 2 A, to tracisz około 0,7 W. Przy 0,5 V i 5 A robi się już 2,5 W, a to w małej przetwornicy albo obudowie SMD wymaga sensownego pola miedzi i rozsądnego layoutu PCB. Właśnie dlatego sama nazwa „mała dioda” bywa myląca; mały element potrafi grzać całkiem solidnie.
- Jeśli układ pracuje na niskim napięciu, sprawdź, czy po odjęciu spadku nadal zostaje bezpieczny margines dla regulatora, tranzystora lub obciążenia.
- Jeśli prąd jest wysoki, policz straty zamiast zakładać, że „jakoś się zmieści” w obudowie.
- Jeśli urządzenie ma pracować w cieple, traktuj prąd upływu jako realny parametr, a nie detal z końca tabelki.
- Jeśli zależy ci na małej liczbie części i niskim koszcie, Schottky bywa lepszym kompromisem niż bardziej zaawansowane układy z MOSFET-em.
Ja zwykle nie projektuję pod samą granicę katalogową, bo w elektronice margines szybko znika przez temperaturę, tolerancje i warunki montażu. Dotyczy to zwłaszcza układów ochronnych, gdzie dioda ma ratować system w nietypowej sytuacji, a nie tylko działać na stole laboratoryjnym. To właśnie ograniczenia najczęściej decydują, czy Schottky zostaje w projekcie, czy trzeba szukać czegoś mocniejszego.
Jakie ma ograniczenia i kiedy lepiej wybrać coś innego
Najczęstszy błąd polega na traktowaniu tej diody jak rozwiązania bez wad. Tymczasem prąd upływu bywa wyraźnie większy niż w klasycznych diodach p-n i rośnie wraz z temperaturą. W gorącym zasilaczu, ładowarce albo obudowie bez porządnego chłodzenia może to prowadzić do nieprzyjemnego efektu domina: większy upływ oznacza więcej ciepła, a więcej ciepła jeszcze bardziej podbija upływ.
Druga rzecz to napięcie wsteczne. Krzemowe Schottky są świetne w niskich i średnich napięciach, ale przy wyższych wartościach ich możliwości są ograniczone bardziej niż w innych technologiach. W takich przypadkach zaczyna mieć sens SiC Schottky, czyli wariant z węglika krzemu, albo zupełnie inna topologia prostowania. To nie jest sztuka dla sztuki, tylko sposób na utrzymanie sprawności i bezpieczeństwa przy wyższych napięciach pracy.
Trzecie ograniczenie jest bardzo praktyczne: przy dużym prądzie spadek nie znika. Jeśli w torze masz 10 A i około 0,5 V spadku, mówimy o 5 W strat. Taki poziom strat wciąż bywa do zaakceptowania, ale już nie w bardzo małych układach z ciasnym budżetem termicznym. Właśnie wtedy trzeba uczciwie powiedzieć sobie, że Schottky jest dobry, ale nie najlepszy dla tej konkretnej aplikacji. I tu naturalnie pojawia się pytanie o rozwiązania, które idą krok dalej.
Kiedy zamiast niej warto rozważyć idealną diodę
Jeżeli pracujesz na napięciach 3,3 V albo 5 V i każdy setny wolta ma znaczenie, klasyczna Schottky'ego może być już zbyt kosztowna energetycznie. W takich układach coraz częściej stosuje się idealne diody na MOSFET-ach albo sterowniki OR-ing, które redukują spadek do poziomu liczonych w dziesiątkach miliwoltów. W praktyce oznacza to nie tylko mniejsze straty, ale też większy zapas napięcia dla dalszych bloków układu.
Różnica bywa naprawdę duża. W przykładach producentów można zobaczyć układy, które utrzymują około 20 mV spadku przy dużej części zakresu pracy, podczas gdy zwykła Schottky w tym samym punkcie potrafi mieć kilkaset miliwoltów. Przy 10 A to nie jest już drobiazg, tylko przeskok z około 0,465 W strat do wartości wielokrotnie mniejszej. Nic dziwnego, że w automotive, redundantnych zasilaniach czy bardzo oszczędnych układach bateryjnych taki kierunek staje się coraz bardziej popularny.
W zamian płaci się złożonością. Dochodzi kontroler, tranzystor MOSFET, bardziej wymagający projekt PCB i zwykle wyższy koszt całego rozwiązania. Dlatego moja praktyczna zasada jest prosta: jeśli Schottky daje wystarczający margines napięcia, ma sens pozostać przy prostszym układzie. Jeśli jednak układ jest na granicy sprawności albo termiki, MOSFET-owa idealna dioda przestaje być luksusem, a staje się rozsądnym wyborem. Z tego wynika prosta zasada: zanim kupię konkretny element, sprawdzam nie tylko katalog, ale też to, ile napięcia i temperatury zostaje mi w prawdziwym układzie.
Co sprawdzam przed montażem w zasilaczu lub przetwornicy
- Czy po odjęciu spadku napięcia zostaje zapas dla całego toru mocy.
- Czy prąd przewodzenia i straty cieplne pasują do obudowy oraz pola miedzi na PCB.
- Czy temperatura pracy nie podbije prądu upływu do poziomu, który zacznie przeszkadzać w standby lub ochronie.
- Czy prostsze rozwiązanie z Schottky rzeczywiście jest wystarczające, czy lepiej od razu przejść na MOSFET.
Jeżeli te cztery punkty się spinają, element zwykle robi dokładnie to, czego od niego oczekuję: daje mały spadek, szybkie przełączanie i prostą ochronę układu bez zbędnej komplikacji. Jeżeli któryś z nich wypada na granicy, lepiej to zobaczyć wcześniej niż później, już po nagrzaniu i pomiarach na gotowej płytce.
