Domowe ogniwo z ziemniaka to prosty sposób, żeby zobaczyć w praktyce, skąd bierze się prąd i dlaczego sam kawałek warzywa nie wystarczy, jeśli nie dołożysz właściwych metali. W tym artykule pokazuję, jak działa taki układ, co przygotować, jak go zmontować krok po kroku i dlaczego czasem dioda świeci tylko przez chwilę albo wcale. To jeden z tych eksperymentów, które wyglądają niepozornie, a dobrze tłumaczą podstawy elektroniki i elektrochemii.
Co warto wiedzieć zanim zaczniesz
- Najważniejsze są dwa różne metale, a nie sam ziemniak.
- Cynk i miedź dają najbardziej przewidywalny efekt w domowym eksperymencie.
- Jedno ogniwo zwykle daje za małe napięcie, więc do LED-a potrzeba kilku sztuk połączonych szeregowo.
- Układ ma duży opór wewnętrzny, dlatego pod obciążeniem napięcie szybko spada.
- Do sensownego testu najlepiej użyć multimetru, przewodów z krokodylkami i świeżego ziemniaka.
- To świetny pokaz edukacyjny, ale nie praktyczne źródło zasilania dla realnych urządzeń.
Jak działa taki układ w praktyce

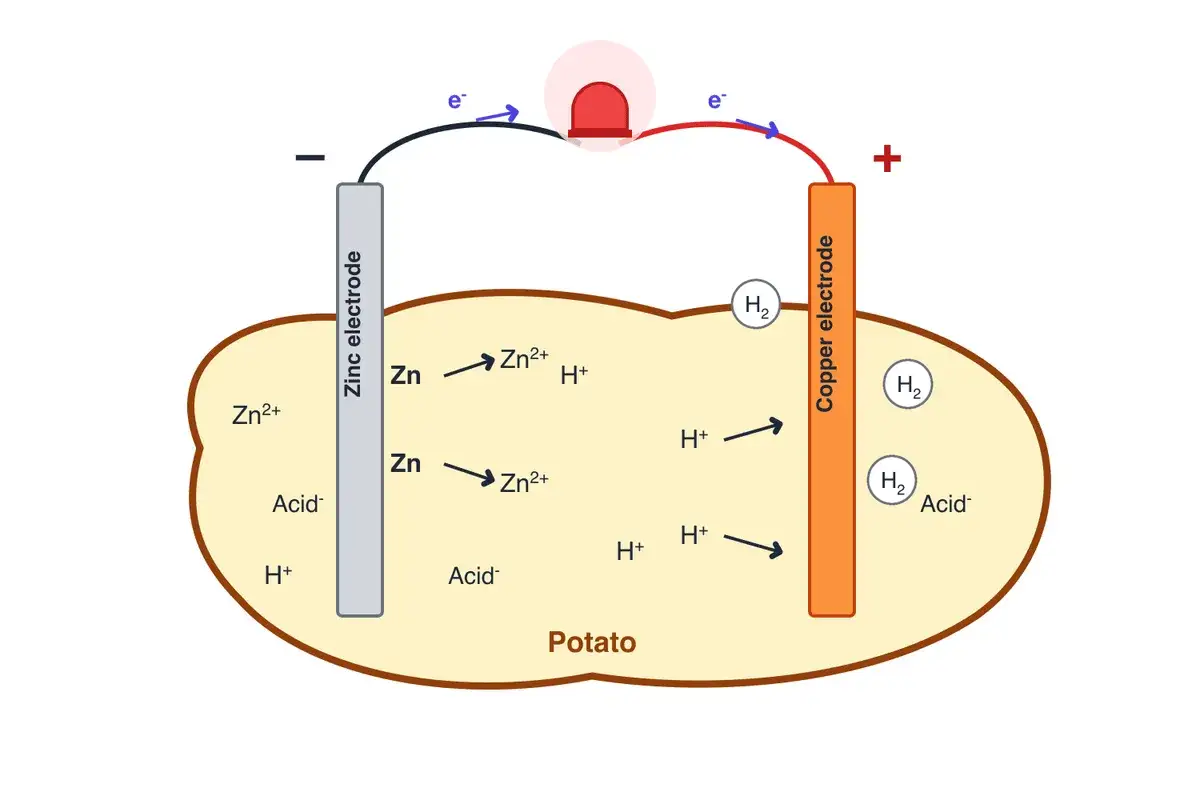

W tym eksperymencie nie ziemniak „produkuje” energię. To para różnych metali tworzy ogniwo galwaniczne, a ziemniak pełni rolę elektrolitu, czyli wilgotnego środowiska, w którym mogą przemieszczać się jony. W praktyce cynk oddaje elektrony, miedź je odbiera, a między elektrodami zaczyna płynąć prąd.
Najprościej można to opisać tak: cynk jest anodą i ulega utlenianiu, a miedź pełni rolę katody. Wnętrze ziemniaka zawiera wodę, sole i kwasy organiczne, więc pomaga zamknąć obwód po stronie jonów. Ja zwykle tłumaczę to uczniom jednym zdaniem: metal daje „napęd”, a ziemniak daje „środowisko”, w którym ten napęd może zadziałać.
Właśnie dlatego sam gwóźdź wbity w ziemniaka niczego nie zmienia. Potrzebujesz jeszcze drugiej elektrody i różnicy potencjałów między nimi. Skoro wiemy już, co fizycznie odpowiada za przepływ elektronów, czas dobrać materiały, które rzeczywiście pozwolą zobaczyć efekt.
Co przygotować, żeby eksperyment miał sens
Do domowego testu nie potrzebujesz specjalistycznego sprzętu, ale warto wybrać elementy, które dadzą stabilniejszy wynik. Jeśli chcesz uniknąć rozczarowania, nie składaj układu z przypadkowych metali z szuflady. Różnica między „jakoś działa” a „nic się nie dzieje” bywa tu naprawdę duża.
| Element | Co wybrać | Dlaczego to ma znaczenie |
|---|---|---|
| Elektroda ujemna | Ocynkowany gwóźdź lub pasek cynku | Cynk daje wyraźny efekt elektrochemiczny i zwykle sprawdza się lepiej niż aluminium. |
| Elektroda dodatnia | Drut lub blaszka miedziana, ewentualnie miedziana moneta | Miedź przewodzi dobrze i pozwala uzyskać przewidywalny odczyt napięcia. |
| Przewody | Krokodylki lub cienkie przewody pomiarowe | Ułatwiają szybkie przepinanie ogniw i ograniczają luźne styki. |
| Pomiar | Multimetr | Pokaże napięcie bez zgadywania, czy układ naprawdę działa. |
| Obciążenie | Mała dioda LED | Pozwala sprawdzić, czy układ daje nie tylko napięcie, ale też realną użyteczność. |
Ja najczęściej polecam świeży, twardy ziemniak o dość dużej masie. Jeśli chcesz porównać warianty, zrób też drugi układ z ziemniakiem ugotowanym, bo w części szkolnych instrukcji taki wariant wypada stabilniej. To dobry punkt wyjścia do rozmowy o oporze wewnętrznym i o tym, że nie każdy elektrolit zachowuje się tak samo. Kiedy zestaw jest gotowy, można przejść do montażu i pierwszego pomiaru.
Jak zbudować układ krok po kroku
- Wybierz ziemniak i wbij w niego dwie elektrody: cynkową i miedzianą. Zachowaj odstęp kilku centymetrów, żeby metale się nie dotykały.
- Sprawdź napięcie multimetrem, zanim podłączysz LED. To najprostszy sposób, żeby ocenić, czy pojedyncze ogniwo w ogóle pracuje.

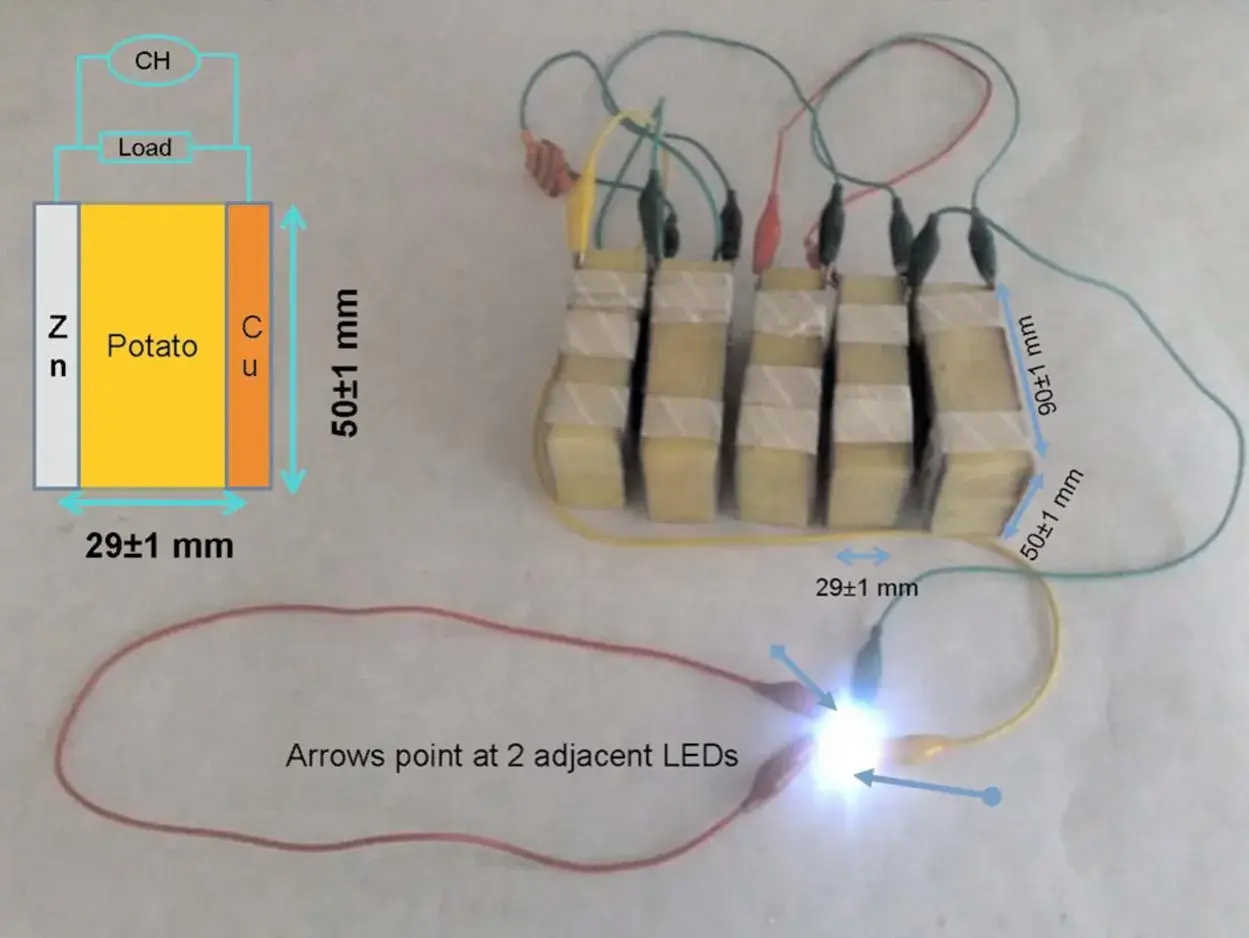

- Jeśli napięcie jest zbyt małe, przygotuj drugi i trzeci ziemniak. W praktyce to właśnie połączenie szeregowe najczęściej daje widoczny efekt.
- Połącz miedzianą elektrodę jednego ziemniaka z cynkową elektrodą następnego. Wolne końce zostają jako wyjście całego układu.
- Do wolnych końców podłącz diodę LED, pamiętając o polaryzacji. Dłuższa nóżka to zwykle anoda, krótsza katoda.
- Jeśli dioda nie świeci, odwróć ją i sprawdź jeszcze raz. W tym eksperymencie ten detal naprawdę ma znaczenie.
Przy jednym ogniwie napięcie zwykle jest zbyt małe, żeby zasilić LED. W praktyce pojedynczy ziemniak daje często około 0,6-1,0 V bez obciążenia, ale pod obciążeniem wynik potrafi spaść wyraźnie niżej. Dlatego do prostego czerwonego LED-a najczęściej potrzeba 3-4 ogniw w szeregu, a przy białej lub niebieskiej diodzie czasem nawet więcej.
Warto też pamiętać o połączeniu równoległym. Ono nie podnosi napięcia tak skutecznie jak szereg, ale może zwiększyć dostępny prąd i trochę ustabilizować pracę układu. W tym eksperymencie szereg zwykle daje bardziej spektakularny efekt, zwłaszcza gdy celem jest zapalenie diody. Jeśli mimo to układ zachowuje się kapryśnie, zwykle winne są detale, które łatwo przeoczyć.
Dlaczego dioda świeci słabo albo wcale
To najczęstszy moment rozczarowania, ale zwykle problem nie leży w samym pomyśle. Ziemniaczane ogniwo jest po prostu słabe prądowo, więc kilka drobnych błędów potrafi zabić efekt. Poniżej zebrałem najczęstsze przyczyny i to, co robię jako pierwsze, gdy układ nie działa tak, jak powinien.
| Objaw | Najbardziej prawdopodobna przyczyna | Co zrobić |
|---|---|---|
| Multimetr pokazuje napięcie, ale LED nie świeci | Za małe napięcie pod obciążeniem albo zła polaryzacja diody | Dodaj kolejne ogniwo szeregowo i odwróć LED. |
| Napięcie znika zaraz po podłączeniu przewodów | Zbyt duży opór wewnętrzny układu | Użyj świeższych ziemniaków, lepszego kontaktu elektrod i krótszych przewodów. |
| Układ działa chwilę, potem słabnie | Elektrody się pasywują, a ziemniak wysycha | Przetrzyj końcówki metali i sprawdź nowy ziemniak. |
| Brak wyraźnego napięcia | Użyto tych samych metali albo elektrody są zbyt blisko siebie | Postaw na cynk i miedź oraz zachowaj kilka centymetrów odstępu. |
| Dioda w ogóle nie reaguje | Za małe napięcie dla konkretnego koloru LED | Dołóż kolejne ogniwo; białe i niebieskie diody są zwykle trudniejsze niż czerwone. |
Tu przydaje się jeden ważny szczegół: układ może mieć sensowne napięcie bez obciążenia, a po podłączeniu LED-a niemal całkowicie siadać. To nie jest sprzeczność, tylko klasyczny efekt dużego oporu wewnętrznego. Właśnie dlatego ten eksperyment tak dobrze pokazuje różnicę między „napięciem na mierniku” a realną zdolnością do zasilenia odbiornika. To prowadzi do ważniejszego pytania: co taki układ mówi o prawdziwych bateriach?
Co ten eksperyment mówi o prawdziwych bateriach
Najbardziej wartościowa rzecz w tym doświadczeniu nie ma nic wspólnego z ziemniakiem jako takim. Chodzi o zrozumienie, że bateria to nie tylko liczba w woltach, ale też zdolność do oddawania prądu pod obciążeniem. Z perspektywy elektroniki to fundamentalna różnica.
| Źródło zasilania | Napięcie jednego ogniwa | Wydajność prądowa | Stabilność | Typowe zastosowanie |
|---|---|---|---|---|
| Ogniwo z ziemniaka | Zwykle poniżej 1 V | Bardzo mała | Niska | Pokaz edukacyjny, pomiar multimetrem, mała dioda |
| Bateria AA alkaliczna | 1,5 V | Duża | Wysoka | Piloty, zabawki, prosta elektronika |
| Bateria guzikowa | 3 V | Mała do średniej | Wysoka | Zegarki, czujniki, drobne urządzenia |
Z tej tabeli widać coś bardzo praktycznego: sam wysoki odczyt napięcia nie oznacza jeszcze, że źródło zasilania nadaje się do czegoś użytecznego. Smartfon potrzebuje stabilnego 5 V i dużo większego prądu, niż taki układ jest w stanie dostarczyć. Dlatego pomysł ładowania telefonu z ziemniaków wygląda efektownie, ale w realnej elektronice nie ma sensu. Jeśli podejdziesz do tego testu metodycznie, zyskasz za to świetne ćwiczenie z szeregu, równoległego łączenia ogniw i wpływu obciążenia na wynik.
Jak wycisnąć z tego doświadczenia maksimum
Jeżeli robisz to z dzieckiem, na lekcji albo po prostu z ciekawości, potraktuj układ jak mały eksperyment porównawczy. Wtedy zobaczysz nie tylko, czy dioda świeci, ale też dlaczego świeci mocniej albo słabiej. To znacznie ciekawsze niż jednorazowy pokaz.
- Porównaj surowy i ugotowany ziemniak przy tych samych elektrodach.
- Sprawdź trzy zestawy metali: cynk i miedź, aluminium i miedź oraz dwa podobne metale, żeby zobaczyć różnicę.
- Zmierz napięcie bez obciążenia i po podłączeniu LED-a.
- Porównaj połączenie szeregowe z równoległym przy tej samej liczbie ziemniaków.
- Zapisz wyniki, zamiast opierać się na wrażeniu „chyba działa”.
Ja właśnie tak buduję wartość z tego prostego doświadczenia: nie na samym efekcie wizualnym, tylko na porównaniu wariantów i obserwacji, co realnie zmienia wynik. Jeśli po eksperymencie zostanie Ci jedno mocne wrażenie, niech będzie to ono: w elektronice liczy się nie tylko źródło energii, ale też chemia, kontakt, opór i obciążenie. I dlatego taki prosty układ potrafi nauczyć więcej niż niejeden dłuższy wykład.
