W obwodach z prądem przemiennym nie każdy opór zachowuje się tak samo. Reaktancja mówi, jak cewka albo kondensator ogranicza przepływ sygnału, ale robi to inaczej niż zwykły rezystor. W praktyce od tej różnicy zależy działanie filtrów, zwrotnic głośnikowych, zasilaczy i wielu układów radiowych.
Najważniejsze fakty o oporze biernym w obwodach AC
- Dotyczy przede wszystkim cewek i kondensatorów, czyli elementów, które magazynują energię zamiast zamieniać ją głównie w ciepło.
- Jest mierzony w omach, ale zależy od częstotliwości sygnału, a nie tylko od samego elementu.
- Dla cewki opór rośnie wraz z częstotliwością, a dla kondensatora maleje.
- W obwodach realnych trzeba doliczyć rezystancję własną elementów, tolerancję i pasożytnicze pojemności lub indukcyjności.
- To pojęcie ma bezpośrednie znaczenie w audio, zasilaczach impulsowych, radiu i pomiarach szybkich sygnałów.
Czym jest opór bierny w obwodach AC
Najprościej mówiąc, chodzi o to, jak element elektryczny przeciwstawia się zmianom prądu lub napięcia w obwodzie prądu przemiennego. Rezystor robi to przez stratę energii, zwykle w postaci ciepła. Cewka i kondensator zachowują się inaczej: jedynie przechowują energię w polu magnetycznym albo elektrycznym, a potem oddają ją z powrotem do źródła.
Dlatego dwa układy mogą pobierać podobny prąd, ale zachowywać się zupełnie inaczej przy tej samej częstotliwości. Ja zwykle patrzę na to tak: jeśli element zmienia nie tylko wartość prądu, ale też jego fazę względem napięcia, to nie mówimy już o zwykłym oporze przewodnika, tylko o zjawisku typowym dla AC. To właśnie dlatego pojęcie to jest tak ważne w elektronice użytkowej i w projektowaniu układów sygnałowych.
Żeby wykorzystać ten efekt w praktyce, trzeba umieć policzyć go dla konkretnej cewki lub kondensatora.
Jak liczy się opór cewki i kondensatora
W obliczeniach najczęściej korzysta się z dwóch wzorów. Dla cewki wartość rośnie wraz z częstotliwością i indukcyjnością: XL = 2πfL. Dla kondensatora jest odwrotnie: XC = 1/(2πfC). W obu przypadkach wynik podaje się w omach.
| Element | Wzór | Jak zachowuje się przy wzroście częstotliwości | Praktyczny efekt |
|---|---|---|---|
| Cewka | XL = 2πfL | Opór rośnie | Coraz mocniej tłumi szybkie zmiany prądu |
| Kondensator | XC = 1/(2πfC) | Opór maleje | Coraz łatwiej przepuszcza szybkie zmiany sygnału |
Ważne są jednostki. f podaje się w hercach, L w henrach, a C w faradach. Jeśli pracujesz w mili- albo mikrojednostkach, najpierw je przelicz, bo właśnie tu najczęściej pojawiają się błędy. Przykładowo cewka 10 mH przy 50 Hz ma około 3,1 Ω, a przy 1 kHz już około 62,8 Ω. Kondensator 100 nF przy 50 Hz daje około 31,8 kΩ, a przy 100 kHz spada do około 15,9 Ω.
To od razu pokazuje, dlaczego jeden element może być prawie niewidoczny dla niskich częstotliwości, a przy wysokich zachowywać się jak poważna przeszkoda. Dalej widać to jeszcze mocniej, gdy porówna się konkretne wartości dla różnych zakresów częstotliwości.

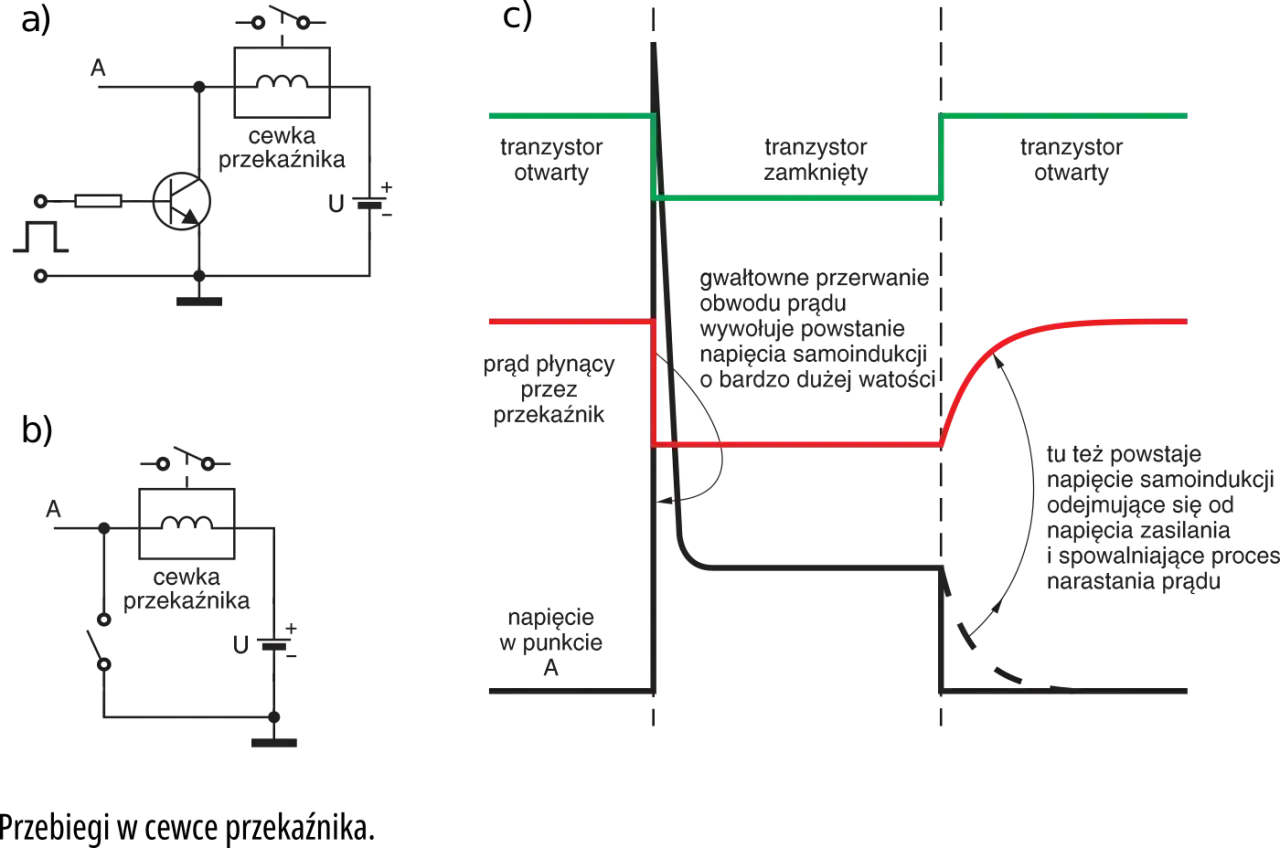

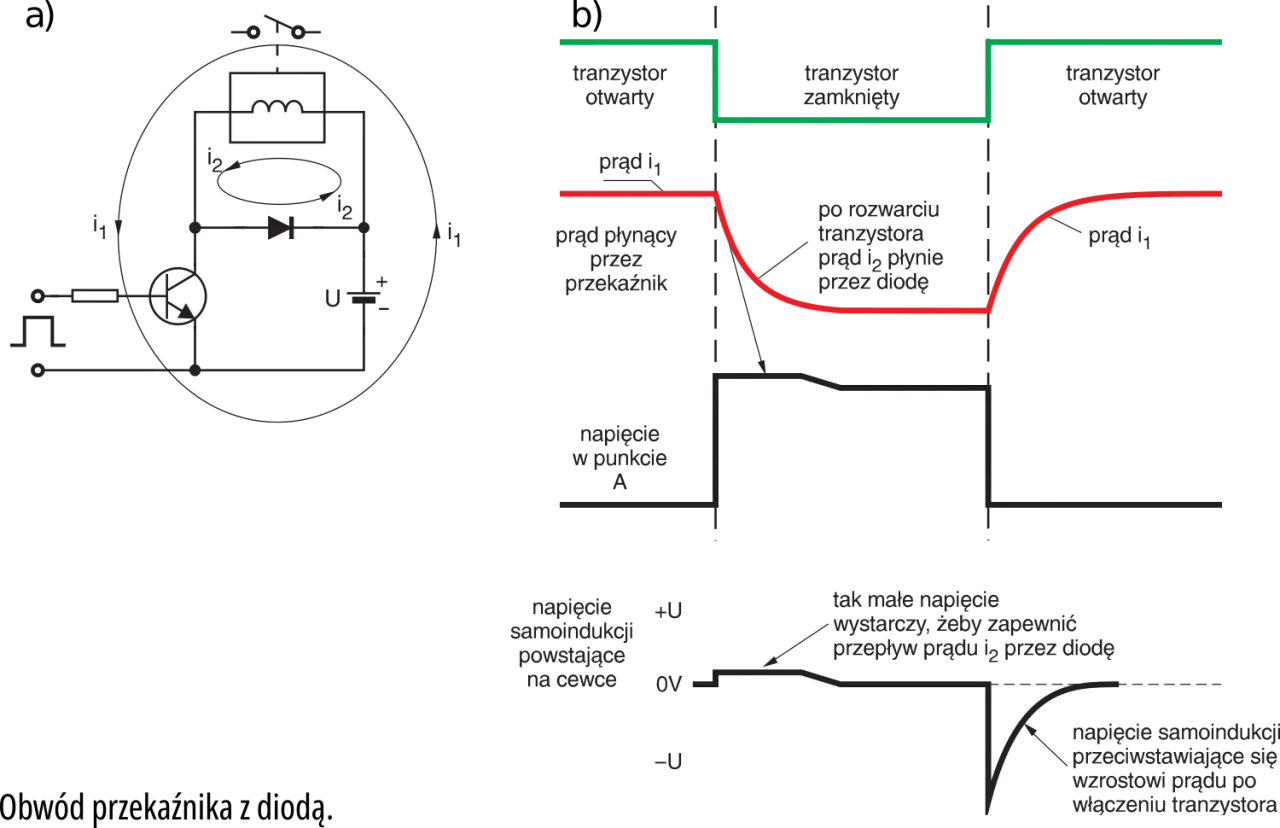

Dlaczego częstotliwość zmienia zachowanie układu
W prądzie stałym sytuacja jest prosta: po zakończeniu przejściowych stanów cewka zachowuje się niemal jak zwarcie, a kondensator jak przerwa. W AC wszystko zależy od tego, jak szybko sygnał zmienia się w czasie. Cewka „nie lubi” gwałtownych zmian prądu, bo musi budować i zmieniać pole magnetyczne. Kondensator z kolei „nie lubi” gwałtownych zmian napięcia, bo musi się szybko ładować i rozładowywać.
| Częstotliwość | Cewka 10 mH | Kondensator 100 nF | Wniosek praktyczny |
|---|---|---|---|
| 50 Hz | około 3,1 Ω | około 31,8 kΩ | Cewka prawie nie przeszkadza, kondensator mocno blokuje sygnał |
| 1 kHz | około 62,8 Ω | około 1,59 kΩ | Oba elementy zaczynają wyraźnie wpływać na tor sygnałowy |
| 100 kHz | około 6,28 kΩ | około 15,9 Ω | Cewka blokuje szybkie zmiany, kondensator staje się łatwą drogą dla sygnału |
Właśnie dlatego w elektronice tak często patrzę najpierw na częstotliwość pracy, a dopiero potem na samą wartość L albo C. To prowadzi wprost do różnicy między tym pojęciem a rezystancją oraz impedancją.
Czym różni się od rezystancji i impedancji
Te trzy wielkości łatwo pomylić, a to kończy się błędami w obliczeniach. Rezystancja opisuje straty w przewodniku lub rezystorze i w idealnym modelu nie zależy od częstotliwości. Opór bierny opisuje zachowanie elementów, które magazynują energię i reagują na zmianę sygnału. Impedancja to z kolei pełny opór w AC, czyli połączenie obu tych efektów.
| Pojęcie | Co opisuje | Czy zależy od częstotliwości | Co robi z energią |
|---|---|---|---|
| Rezystancja | Oporność czynna | Zwykle nie w modelu idealnym | Rozprasza energię w cieple |
| Opór bierny | Zachowanie cewek i kondensatorów w AC | Tak, bardzo wyraźnie | Magazynuje i oddaje energię |
| Impedancja | Całkowity opór w obwodzie AC | Najczęściej tak | Łączy straty i reakcję elementów reaktywnych |
W praktyce impedancję zapisuję często jako sumę części rzeczywistej i urojonej. W obwodzie szeregowym RLC cewka i kondensator mogą się wzajemnie znosić, a wtedy układ zachowuje się tak, jakby „została” głównie rezystancja. To właśnie punkt rezonansu, kluczowy w strojeniu filtrów i obwodów radiowych.
Gdy ta zależność jest źle policzona, układ działa, ale nie tam, gdzie miał działać. Właśnie dlatego w praktycznych zastosowaniach to pojęcie pojawia się częściej, niż mogłoby się wydawać.
Gdzie ten efekt widać w praktyce
Najbardziej oczywiste zastosowania to filtry i zwrotnice. W zwrotnicy głośnikowej cewka zwykle ogranicza wysokie częstotliwości dla woofera, a kondensator przepuszcza je do tweetera. W zasilaczach kondensatory wygładzają tętnienia, bo dla składowych zakłócających mają mały opór, natomiast dławiki pomagają tłumić szpilki i zakłócenia wysokoczęstotliwościowe.
- Audio - dobór cewek i kondensatorów decyduje o tym, które pasmo trafi do konkretnego głośnika.
- Zasilacze impulsowe - elementy reaktywne stabilizują napięcie i filtrują zakłócenia po przełączaniu tranzystorów.
- Radio i anteny - strojenie obwodów opiera się na wzajemnym znoszeniu się oporów indukcyjnego i pojemnościowego.
- Pomiary - pojemność sondy oscyloskopowej albo indukcyjność przewodów potrafią zniekształcić odczyt przy szybkich zboczach.
- PCB i integracja systemów - ścieżki na płytce same dodają pasożytnicze L i C, więc przy wyższych częstotliwościach projekt przestaje być „czystą” teorią.
Najważniejsze jest to, że w elektronice użytkowej nie liczy się sama obecność cewki czy kondensatora, ale to, przy jakiej częstotliwości pracuje cały układ. Ja zawsze zaczynam od sygnału, nie od elementu, bo to sygnał pokazuje, czy dany komponent ma blokować, przepuszczać czy stroić.
To prowadzi do ostatniej rzeczy, którą sprawdzam przed uznaniem projektu za zamknięty: czy obliczenia rzeczywiście uwzględniają warunki pracy, a nie tylko idealny model.
Co sprawdzam, zanim uznam układ za policzony
W notatkach projektowych najczęściej odhaczam kilka rzeczy naraz. Sam wzór to za mało, jeśli potem pomylisz jednostki albo zignorujesz parametry rzeczywistego komponentu.
- Czy liczysz na Hz, a nie przypadkiem na rad/s bez konsekwencji w dalszych przekształceniach.
- Czy indukcyjność i pojemność są przeliczone do podstawowych jednostek, czyli H i F.
- Czy uwzględniasz ESR kondensatora, czyli jego zastępczą rezystancję szeregową, oraz rezystancję uzwojenia cewki.
- Czy porównujesz wynik z impedancją realnego obciążenia, a nie tylko z wartością z noty katalogowej.
- Czy układ pracuje na sygnale sinusoidalnym, czy na przebiegu z ostrymi zboczami, który wnosi wyższe harmoniczne.
- Czy ścieżki PCB, przewody i złącza nie dodają własnych pasożytniczych efektów, które zmieniają wynik przy wyższych częstotliwościach.
Jeśli mam wskazać jedną rzecz, która najczęściej robi różnicę, to jest nią częstotliwość pracy układu. Dopiero za nią idą tolerancja, straty własne i pasożyty montażowe. Gdy te trzy warstwy są policzone uczciwie, teoria zaczyna zgadzać się z pomiarem, a układ zachowuje się dokładnie tak, jak oczekujesz.
