Pomiar rezystancji - kiedy wystarczy multimetr, a kiedy nie

Dobór narzędzia do pomiaru rezystancji wydaje się prosty tylko na pierwszy rzut oka. W praktyce wszystko zależy od tego, czy sprawdzam zwykły rezystor, styk przekaźnika, przewód, połączenie masy, czy izolację całego układu. Poniżej pokazuję, czym mierzyć, kiedy zwykły omomierz wystarczy, a kiedy trzeba sięgnąć po metodę czteroprzewodową albo tester izolacji.

Jakie przyrządy sprawdzają się najlepiej

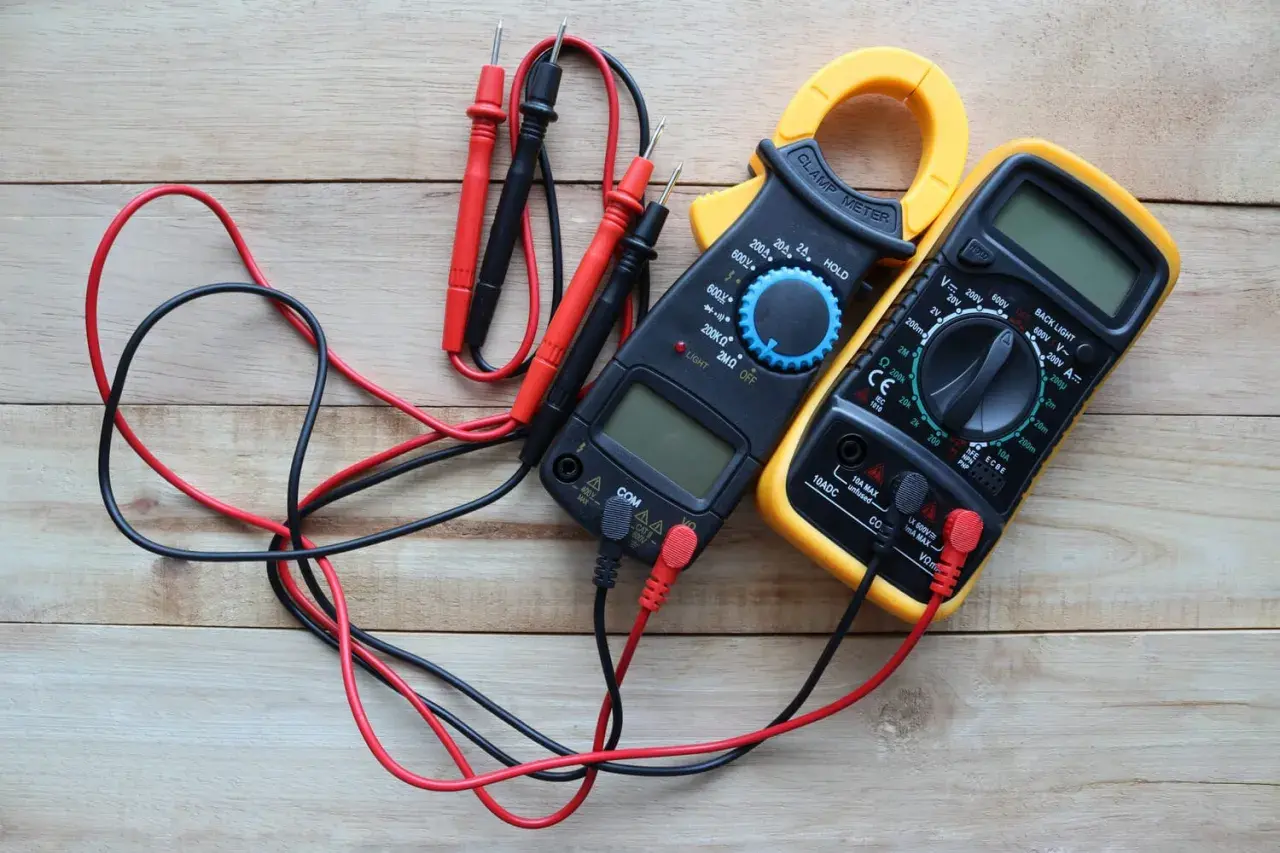

Gdy dobieram sprzęt do pomiarów w elektronice, myślę przede wszystkim o zakresie wartości i o tym, czy wynik ma być orientacyjny, czy naprawdę miarodajny. W codziennym serwisie najczęściej zaczyna się od multimetru, ale przy niskich oporach, izolacji albo pomiarach laboratoryjnych wchodzi już zupełnie inna klasa narzędzi.

W praktyce najbardziej uniwersalny pozostaje dobry multimetr, ale im niższa albo wyższa jest wartość rezystancji, tym bardziej opłaca się zmienić metodę, a nie tylko przyrząd. To właśnie granice zwykłego omomierza najczęściej decydują o tym, czy wynik ma sens.

Kiedy zwykły multimetr wystarczy, a kiedy wynik może być mylący

Multimetr w trybie Ω działa w prosty sposób: przepuszcza przez badany element mały prąd i na tej podstawie wylicza rezystancję. Problem zaczyna się wtedy, gdy sama rezystancja przewodów pomiarowych i styków przestaje być pomijalna. Przy metodzie dwupunktowej do wyniku dochodzi wszystko, co jest po drodze, a to potrafi całkowicie zepsuć odczyt przy małych oporach.

W praktyce zwykły multimetr sprawdza się świetnie przy rezystorach rzędu setek omów, kiloohmów i wyżej. Mniej komfortowo robi się przy stykach, połączeniach masy, shuntach, grubych przewodach i ścieżkach mocy. Gdy mierzona wartość jest mała, nawet opór przewodów rzędu 10-100 mΩ może znacząco podbić wynik, a dokładność pomiaru dwupunktowego spada szczególnie poniżej około 10-100 Ω, zależnie od leadów i kontaktu.

• Do sprawdzenia rezystora 1 kΩ lub 10 kΩ multimetr zwykle wystarczy bez dyskusji.
• Do testu bezpiecznika, przekaźnika albo wtyku wynik bywa tylko orientacyjny.
• Do bardzo niskich oporów, zwłaszcza poniżej 1 Ω, zwykły pomiar często bardziej pokazuje przewody niż badany element.
• Tryb ciągłości traktuję jako szybki test „jest przejście czy go nie ma”, a nie jako precyzyjny pomiar.

Jeśli potrzebuję jedynie potwierdzić, że obwód nie jest przerwany, multimetr jest idealny. Jeśli jednak chcę wiedzieć, czy styk ma 20 mΩ czy 120 mΩ, samo „piszczenie” już nie wystarcza i trzeba zmienić metodę pracy.

Jak mierzyć rezystancję krok po kroku

Najwięcej błędów w pomiarach nie wynika z samego przyrządu, tylko z pośpiechu. Ja zawsze zaczynam od wyłączenia zasilania i upewnienia się, że układ nie ma już zgromadzonego ładunku, zwłaszcza gdy wcześniej pracował z kondensatorami elektrolitycznymi albo przetwornicą. Dopiero potem przechodzę do właściwego pomiaru.

1. Wyłączam zasilanie i rozładowuję kondensatory, jeśli w układzie mogły zostać napięcia.
2. Odłączam badany element albo chociaż jedną jego końcówkę, żeby nie mierzyć równoległych ścieżek.
3. Wybieram właściwy zakres albo zostawiam auto-range, jeśli miernik działa stabilnie.
4. Dociskam sondy pewnie i nie trzymam palców na metalowych częściach tam, gdzie liczy się mały opór.
5. Czekam, aż odczyt się ustabilizuje, bo przy niektórych elementach i przewodach wynik potrafi chwilę pływać.
6. Porównuję wartość z oczekiwanym zakresem, a nie z przypadkową liczbą „na oko”.

W serwisie RTV szczególnie ważne jest odłączanie elementu od reszty układu. Rezystor lutowany w torze sygnałowym może wyglądać na uszkodzony, a tak naprawdę jego wynik zaniża jeszcze kilka równoległych ścieżek. Gdy mam do czynienia z elementem wlutowanym, zawsze zakładam, że odczyt może być zniekształcony, dopóki tego nie zweryfikuję.

Ta podstawowa procedura działa dobrze w większości prostych przypadków, ale przy bardzo małych rezystancjach trzeba wejść poziom wyżej i odciąć wpływ przewodów pomiarowych niemal całkowicie.

Pomiar małych rezystancji wymaga układu czteroprzewodowego

Przy niskich oporach metoda czteroprzewodowa, czyli Kelvin, robi ogromną różnicę. Zamiast jednego kompletu przewodów do zasilania i pomiaru używam dwóch osobnych par: jedną podaję prąd, drugą tylko mierzę napięcie. Dzięki temu rezystancja przewodów pomiarowych praktycznie nie wchodzi do wyniku.

To rozwiązanie stosuję, gdy sprawdzam styki, połączenia mocy, ścieżki dużego prądu, shunty pomiarowe albo złącza, od których zależy poprawna praca całego układu. W takich pomiarach liczy się nie tylko sam przyrząd, ale też miejsce przyłożenia sond. Im bliżej badanego punktu trafiają przewody sense, tym mniejszy błąd.

Przy pomiarze styków ważne jest jeszcze jedno: napięcie testowe nie może być zbyt wysokie. Jeśli podam za duże napięcie, mogę przebić cienką warstwę tlenku albo zabrudzenia i dostać odczyt lepszy, niż byłby w realnej pracy. Dlatego przy takich testach stosuję bardzo niskie napięcia i ograniczony prąd, często w okolicach 20 mV napięcia jałowego i 100 mA prądu zwarciowego albo mniej, zależnie od badanego elementu.

• Kelvin sprawdza się przy pomiarach miliomowych i subomowych.
• Używam go tam, gdzie rezystancja przewodów jest porównywalna z rezystancją badanego obiektu.
• Przy stykach i połączeniach mocy nie ufam metodzie dwupunktowej.
• Jeśli instrument ma kompensację offsetu albo funkcję zerowania przewodów, korzystam z niej zawsze przed serią pomiarów.

Gdy opór jest naprawdę mały, nie chodzi już o sam odczyt, ale o kontrolę całego toru pomiarowego. To dobry moment, żeby przejść do drugiej skrajności, czyli pomiarów bardzo dużych rezystancji i izolacji.

Pomiar bardzo wysokiej rezystancji i izolacji robi się inaczej

Wysoka rezystancja to zupełnie inna kategoria niż zwykłe „sprawdzenie oporu” na multimetrze. Standardowy omomierz używa tylko kilku woltów, więc przy izolacji kabli, uzwojeń czy instalacji nie pokaże tego, co naprawdę dzieje się pod obciążeniem. W takich zadaniach używam megomierza, czyli testera izolacji, który podaje wyższe napięcie DC i dzięki temu ujawnia upływność oraz osłabienie izolacji.

To narzędzie ma sens przy kablach, silnikach, transformatorach, rozdzielnicach i instalacjach elektrycznych. W elektronice trzeba jednak zachować ostrożność, bo wysoki poziom testowy może uszkodzić wrażliwe moduły, przetwornice, PLC, czujniki czy układy sterujące. Dlatego przed takim testem odłączam elektronikę, która nie jest częścią badanego toru izolacji.

Przy większych, pojemnościowych obiektach wynik nie zawsze pojawia się od razu. Czasem trzeba obserwować zmianę w czasie, a nie tylko jedną wartość chwilową. W praktyce spotyka się pomiary krótkie, testy krokowe oraz wskaźniki takie jak PI czy DAR, które pomagają ocenić stan izolacji na podstawie trendu, a nie pojedynczego odczytu.

• Do izolacji nie używam zwykłego trybu Ω w multimetrze, jeśli zależy mi na wiarygodnej ocenie stanu materiału.
• Przy kablach i uzwojeniach liczy się nie tylko wartość, ale też stabilność odczytu w czasie.
• Wysokie napięcie testowe ma sens tylko wtedy, gdy badany układ jest do tego przygotowany.
• Jeśli podejrzewam uszkodzenie elektroniki sterującej, najpierw ją odłączam, a dopiero potem testuję izolację.

Takie rozróżnienie pozwala uniknąć jednego z najczęstszych błędów: próby zmierzenia izolacji tym samym przyrządem i w ten sam sposób, w jaki mierzy się rezystor na płytce. To po prostu nie jest ten sam problem pomiarowy.

Jak dobrać metodę do konkretnego zadania

W praktyce nie pytam najpierw „jaki mam miernik?”, tylko „co dokładnie chcę potwierdzić”. To drobna różnica w podejściu, ale bardzo skuteczna. Dzięki niej nie próbuję mierzyć każdego elementu tak samo, tylko dobieram metodę do celu.

Gdybym miał wybrać jeden zestaw do małego warsztatu serwisowego, postawiłbym na solidny multimetr z sensownymi przewodami i funkcją zerowania. Jeśli pracuję częściej z połączeniami mocy albo niskimi oporami, dokładam tor czteroprzewodowy. A przy instalacjach i izolacji nie ma sensu udawać, że zwykły omomierz załatwi temat.

Ten podział dobrze porządkuje decyzję zakupową i oszczędza czasu przy diagnozie, ale sam sprzęt nie gwarantuje poprawnego wyniku. Ostatni krok to wyeliminowanie błędów, które potrafią zepsuć nawet bardzo dobry pomiar.

Błędy, które zniekształcają wynik bardziej niż sam miernik

Najgorsze pomiary, jakie widzę w praktyce, rzadko wynikają z awarii miernika. Częściej winny jest układ, sposób podłączenia albo pośpiech. Przy rezystancji nie ma miejsca na przypadkowość, bo każda dodatkowa droga prądu zmienia wynik.

• Mierzenie pod napięciem lub z nieodłączonym zasilaniem.
• Brak rozładowania kondensatorów po pracy układu.
• Pomiar elementu bez odseparowania go od równoległych ścieżek.
• Brudne, utlenione lub luźno dociśnięte końcówki pomiarowe.
• Dotykanie palcami strefy pomiarowej przy wysokich rezystancjach.
• Brak kompensacji przewodów przy niskich oporach.
• Ignorowanie temperatury, która potrafi zmienić odczyt bardziej, niż wielu osobom się wydaje.

Przy małych rezystancjach zwracam też uwagę na zjawiska termiczne. Różnice temperatur między końcówkami, lutem i przewodami mogą wprowadzać offset, który na pierwszy rzut oka wygląda jak „dziwny” wynik z miernika. W takich sytuacjach pomaga odwracanie polaryzacji prądu albo kompensacja offsetu, jeśli sprzęt to obsługuje.

Wysokie rezystancje mają z kolei własny problem: wilgoć, kurz i upływy po powierzchni laminatu. Tu nie wystarczy czysty kontakt sond, bo nawet cienka warstwa zabrudzenia potrafi zafałszować wynik bardziej niż sam badany element. Dlatego przy takich pomiarach liczy się również stan stanowiska i otoczenia.

Jeśli wykluczę te podstawowe błędy, pomiar staje się przewidywalny. Wtedy zostaje już tylko sensowne dobranie zestawu do codziennej pracy, a nie do jednego idealnego scenariusza.

Jak dobrać zestaw pomiarowy do codziennego serwisu elektroniki

W serwisie RTV i elektronice użytkowej najpraktyczniej myśleć warstwowo. Na co dzień wystarcza dobry multimetr, ale warto wiedzieć, kiedy dokładam kolejne narzędzie zamiast walczyć z ograniczeniami pierwszego. To podejście jest po prostu szybsze i uczciwsze wobec samego wyniku.

• Do standardowej diagnostyki wybieram multimetr z trybem Ω, relatywnym zerowaniem i porządnymi przewodami.
• Do niskich oporów biorę metodę czteroprzewodową albo mikroohmierz.
• Do izolacji używam megomierza i odłączam elektronikę, która nie powinna dostać wysokiego napięcia testowego.
• Do analizy elementów biernych wybieram LCR meter, zwłaszcza gdy liczy się zachowanie przy częstotliwości testowej.
• Do pomiarów laboratoryjnych sięgam po źródło prądowe, woltomierz lub SMU, gdy potrzebuję większej kontroli nad warunkami.

Najważniejsza zasada jest prosta: nie ma jednego narzędzia, które dobrze mierzy wszystko. W elektronice liczy się nie tylko sam przyrząd, ale też to, czy pomiar wykonuję dwupunktowo, czteropunktowo, na jakim napięciu i czy badany obiekt naprawdę nadaje się do takiego testu. Gdy te cztery rzeczy mam pod kontrolą, odczyt zaczyna mówić prawdę, a nie tylko wyglądać na poprawny.
