Transformator to jeden z tych elementów, które łatwo uznać za oczywiste, dopóki nie trzeba dobrać właściwego modelu do zasilacza, urządzenia audio albo układu laboratoryjnego. W praktyce potoczne trafo nadal pojawia się w rozmowach, ale najważniejsze jest coś innego: jak działa, kiedy naprawdę ma sens i na co patrzeć, żeby nie kupić elementu niedopasowanego do obciążenia. Poniżej rozkładam temat na konkretne decyzje, bez zbędnej teorii, ale też bez uproszczeń, które później mszczą się w sprzęcie.
Najważniejsze rzeczy, które warto wiedzieć o transformatorach w elektronice
- Transformator działa z prądem przemiennym i służy do zmiany napięcia oraz często do separacji galwanicznej.
- O wyborze nie decyduje samo napięcie wyjściowe, ale też moc w VA, typ rdzenia, temperatura pracy i charakter obciążenia.
- W elektronice spotyka się głównie modele EI, toroidalne, ferrytowe oraz separacyjne, a każdy z nich ma inne plusy i ograniczenia.
- Najczęstszy błąd to dobór zbyt małej mocy albo pomylenie napięcia AC z DC po prostowaniu.
- W wielu urządzeniach transformator nadal wygrywa prostotą, niskim poziomem zakłóceń i przewidywalnym zachowaniem pod obciążeniem.
Z czego składa się transformator i co naprawdę wpływa na jego pracę
W uproszczeniu transformator składa się z rdzenia magnetycznego oraz dwóch uzwojeń: pierwotnego i wtórnego. Rdzeń zamyka strumień magnetyczny, a uzwojenia przenoszą energię między obwodami bez fizycznego połączenia elektrycznego. To właśnie ta separacja jest jedną z największych zalet transformatora w elektronice.
Na co patrzę w praktyce? Na kilka rzeczy naraz. Liczy się materiał rdzenia, liczba zwojów, przekrój przewodów, jakość izolacji i sposób chłodzenia. Nawet dobrze zaprojektowany układ może rozczarować, jeśli rdzeń będzie pracował blisko nasycenia albo uzwojenia nie poradzą sobie z temperaturą. W sprzęcie audio, zasilaczach warsztatowych czy urządzeniach pomiarowych często to nie sam schemat, ale właśnie jakość wykonania robi różnicę między cichą, stabilną pracą a buczeniem i grzaniem obudowy.Warto też rozumieć pojęcie separacji galwanicznej, czyli odizolowania dwóch obwodów od siebie na poziomie elektrycznym. Dla bezpieczeństwa i redukcji zakłóceń to cecha bardzo cenna, szczególnie tam, gdzie użytkownik ma kontakt z urządzeniem albo gdzie pracuje wrażliwa elektronika. To prowadzi prosto do pytania, jak taki układ w ogóle zamienia napięcie, skoro nie ma klasycznego połączenia przewodami.
Jak transformator przenosi energię i dlaczego działa tylko z prądem zmiennym

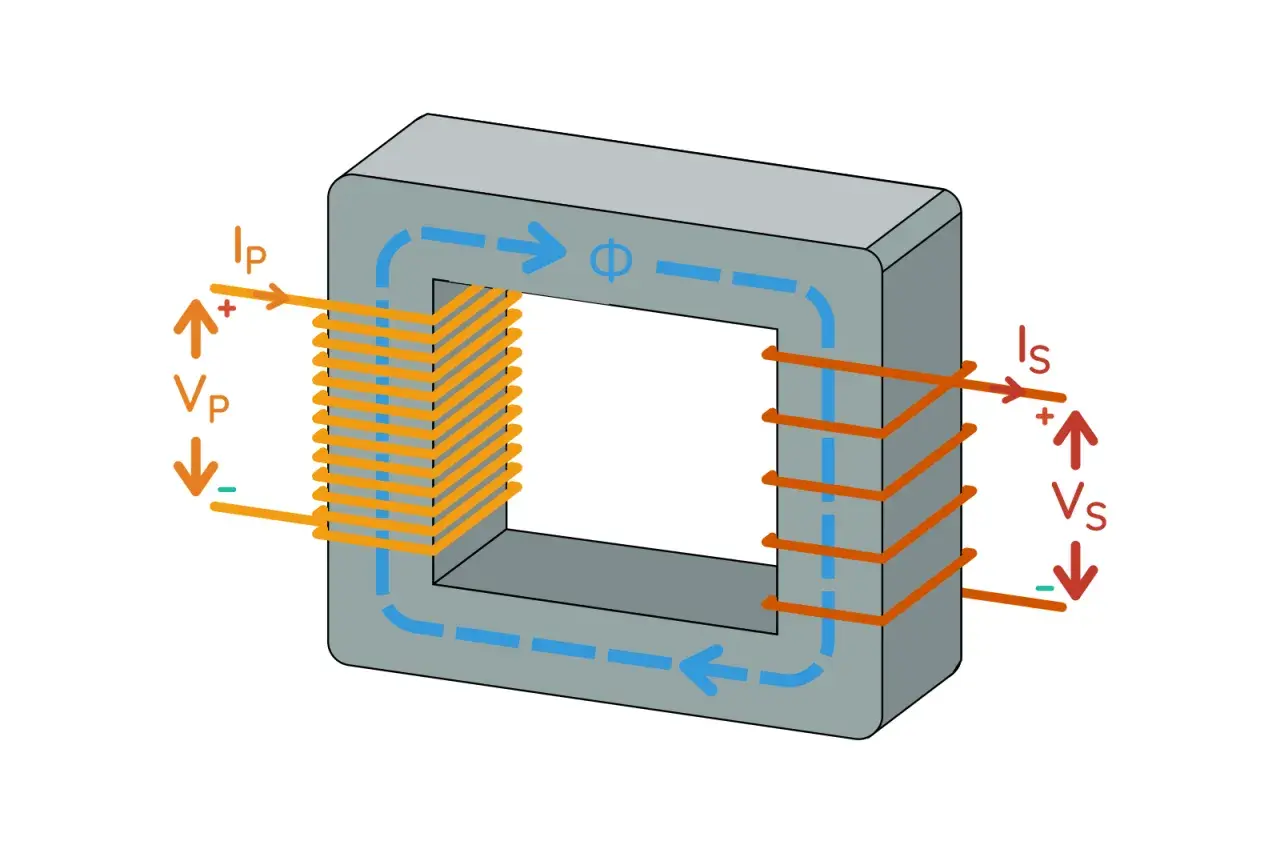

Zasada działania opiera się na indukcji elektromagnetycznej. Uzwojenie pierwotne wytwarza zmienny strumień magnetyczny w rdzeniu, a ten indukuje napięcie w uzwojeniu wtórnym. W praktyce stosunek napięć jest zbliżony do stosunku liczby zwojów. Jeśli wtórne ma dwa razy więcej zwojów niż pierwotne, napięcie wyjściowe będzie w przybliżeniu dwa razy wyższe. Jeśli ma ich mniej, napięcie spadnie.
Tu pojawia się ważny szczegół, który często umyka początkującym: transformator nie pracuje z prądem stałym w normalnym sensie działania. Gdy podasz DC, pole magnetyczne przestaje się zmieniać, rdzeń szybko wchodzi w nasycenie, prąd rośnie, a urządzenie zaczyna się grzać. To nie jest drobna niedogodność, tylko realne ryzyko uszkodzenia.
W Polsce transformator sieciowy najczęściej pracuje z częstotliwością 50 Hz, czyli z tym samym parametrem, który dostarcza sieć energetyczna. Po stronie praktycznej oznacza to, że klasyczne rozwiązania są cięższe i większe od nowoczesnych przetwornic impulsowych, ale za to potrafią być bardzo przewidywalne i odporne na część zakłóceń. Z tego powodu nadal trzymają się mocno w urządzeniach, gdzie liczy się stabilność, prostota i niski poziom szumu.
Jakie typy transformatorów spotyka się najczęściej
W elektronice i energetyce nie ma jednego „lepszego” transformatora. Są za to różne konstrukcje, które dobrze sprawdzają się w odmiennych zadaniach. Poniższe zestawienie porządkuje najczęstsze warianty i pokazuje, po co je stosować.
| Typ | Gdzie się sprawdza | Największa zaleta | Ograniczenie |
|---|---|---|---|
| EI | Klasyczne zasilacze, prostsze urządzenia, projekty warsztatowe | Łatwy dostęp, dobra cena, prosta konstrukcja | Większe gabaryty i zwykle wyższe pole rozproszenia |

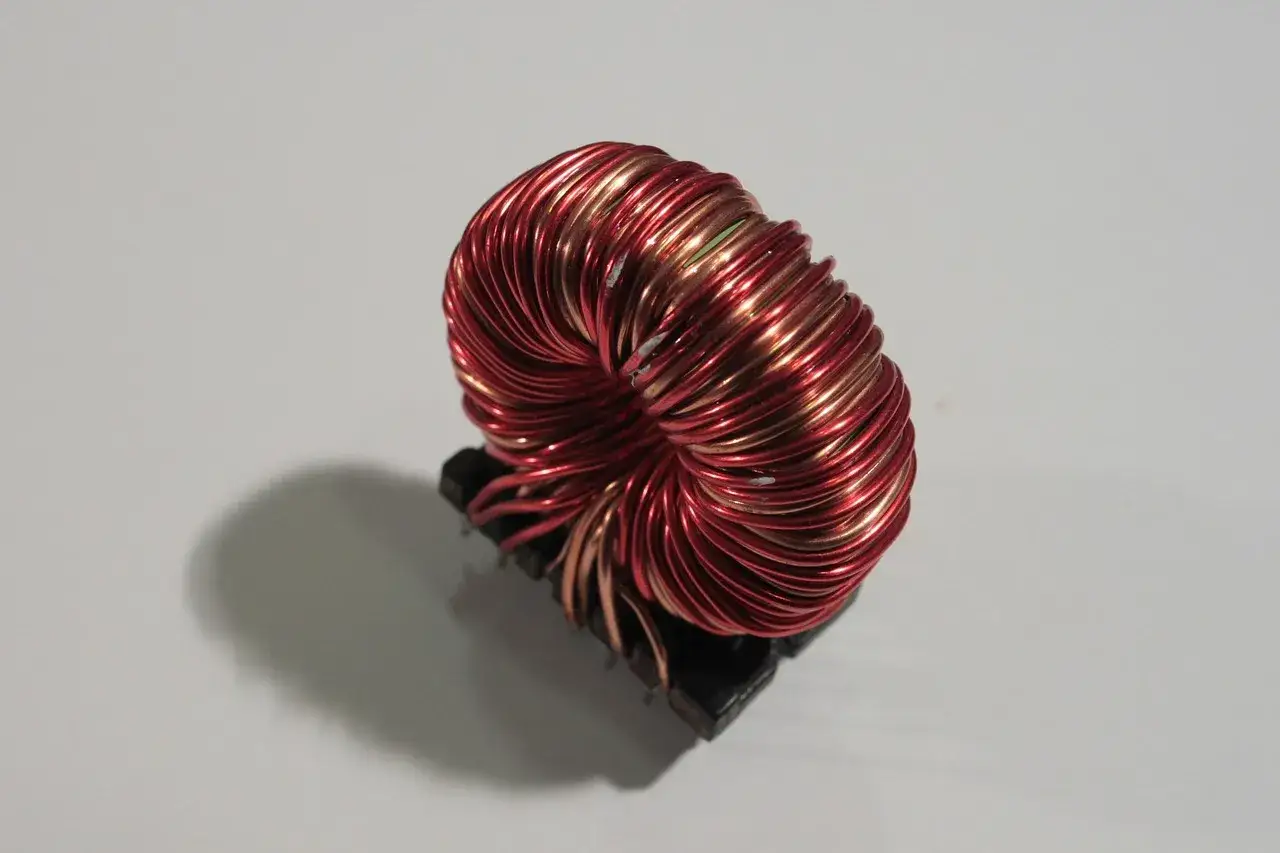

| Toroidalny | Audio, sprzęt pomiarowy, zasilanie tam, gdzie liczy się kompaktowość | Mniejsze straty i cichsza praca mechaniczna | Wyższy prąd rozruchowy i większa wrażliwość na sposób montażu |
| Ferrytowy | Zasilacze impulsowe i elektronika pracująca na wysokiej częstotliwości | Mały rozmiar przy dużej sprawności w pracy HF | Nie nadaje się do klasycznej pracy na 50 Hz |
| Separacyjny | Laboratoria, serwis, urządzenia wymagające izolacji od sieci | Bezpieczeństwo dzięki izolacji galwanicznej | Zwykle większa masa i koszt niż w prostych rozwiązaniach |
| Autotransformator | Regulacja i dopasowanie napięcia | Mniejsze straty i mniejszy rozmiar | Brak pełnej separacji między wejściem a wyjściem |
To rozróżnienie ma znaczenie, bo wiele problemów bierze się nie z samego transformatora, tylko z użycia niewłaściwego typu. Jeśli potrzebujesz bezpieczeństwa, autotransformator nie zastąpi modelu separacyjnego. Jeśli projektujesz zasilacz impulsowy, rdzeń ferrytowy ma sens, ale klasyczny transformator sieciowy już nie. Tę różnicę widać najlepiej przy doborze do konkretnego urządzenia.
Jak dobrać transformator do urządzenia bez zgadywania
Najlepszy punkt wyjścia to nie nazwa katalogowa, tylko trzy parametry: napięcie wejściowe, napięcie wyjściowe i moc obciążenia. Dopiero potem patrzę na gabaryty, typ rdzenia oraz sposób montażu. W praktyce dobór „na oko” zwykle kończy się albo niedoszacowaniem, albo niepotrzebnym przewymiarowaniem.
Dobierz napięcie pod realne obciążenie
Jeśli układ potrzebuje 12 V AC, to właśnie taki transformator ma sens, ale przy zasilaniu elektroniki trzeba pamiętać o prostowaniu i filtracji. Z 12 V AC po prostowaniu i wygładzeniu uzyskasz w przybliżeniu 15-16 V DC bez obciążenia, a pod obciążeniem wartość spadnie. To ważne, bo wielu użytkowników widzi tylko „12 V” i zakłada, że napięcia po obu stronach są porównywalne. Nie są.
Nie lekceważ mocy w VA
W transformatorach liczy się moc pozorna, czyli VA, a nie samo napięcie. Dla obciążenia ciągłego sensowny zapas to zwykle 20-30%, a przy układach z dużym prądem startowym nawet więcej. Jeżeli urządzenie potrzebuje około 24 W, wybór transformatora 24 VA jest na styk; rozsądniej rozważyć model 30-36 VA, zwłaszcza gdy pracuje w cieplejszej obudowie lub ma działać godzinami.
Przeczytaj również: Rezystor - jak dobrać, czytać oznaczenia i unikać błędów?
Sprawdź, czy obciążenie jest stałe czy impulsowe
Silniki, przekaźniki, żarówki i niektóre układy audio potrafią pobierać prąd rozruchowy wyraźnie wyższy niż prąd pracy ustalonej. To dlatego transformator, który „na papierze” wygląda dobrze, w praktyce może buczeć, siadać napięciowo albo mocno się nagrzewać. Dla takich zastosowań zawsze wybieram zapas, a nie graniczną wartość z katalogu.
Dobrze dobrany transformator nie powinien być elementem, o którym myślisz po montażu. Jeśli musisz co chwilę walczyć z temperaturą albo spadkami napięcia, to znak, że dobór był zbyt agresywny. Kolejny krok to uniknięcie błędów, które najczęściej psują cały projekt.
Najczęstsze błędy przy projektowaniu i wymianie
W praktyce widzę powtarzalny zestaw potknięć. Większość z nich nie wynika ze złej woli, tylko z pomijania detali, które na pierwszy rzut oka wydają się drugorzędne. A potem pojawia się przegrzewanie, buczenie albo zbyt niskie napięcie pod obciążeniem.
- Dobór tylko po napięciu - transformator „pasuje” napięciowo, ale ma za małą moc i nie wytrzymuje ciągłej pracy.
- Mylenie AC z DC - napięcie przemienne po prostowaniu daje zupełnie inną wartość użytkową niż napięcie znamionowe na tabliczce.
- Ignorowanie prądu rozruchowego - szczególnie przy toroidach i obciążeniach impulsowych to częsty powód wybijania zabezpieczeń.
- Brak zapasu termicznego - transformator pracujący w zamkniętej obudowie potrzebuje większego marginesu niż model zamontowany na otwartym stole.
- Zastępowanie separacji „byle czym” - autotransformator nie daje takiego poziomu bezpieczeństwa jak transformator separacyjny.
Jest jeszcze jeden błąd, który szczególnie często widzę przy naprawach: wymiana uszkodzonego elementu na „coś podobnego” bez sprawdzenia przekroju uzwojeń, temperatury pracy i sposobu podłączenia. W elektronice podobieństwo na obudowie niewiele znaczy, jeśli obciążenie jest inne. To prowadzi prosto do pytania, kiedy transformator ma jeszcze przewagę nad nowocześniejszym podejściem.
Kiedy transformator ma więcej sensu niż przetwornica impulsowa
Jeśli zależy mi na prostocie, niskim poziomie zakłóceń i łatwej diagnostyce, transformator nadal bywa lepszym wyborem niż przetwornica impulsowa. W sprzęcie audio, w urządzeniach serwisowych, w prostych zasilaczach laboratoryjnych i w aplikacjach, gdzie ważna jest odporność na zakłócenia, klasyczna konstrukcja często wygrywa nie spektakularną sprawnością, lecz przewidywalnością.
| Cecha | Transformator z prostownikiem | Przetwornica impulsowa |
|---|---|---|
| Rozmiar i masa | Większe | Znacznie mniejsze |
| Poziom zakłóceń | Zwykle niższy | Zwykle wyższy, wymaga lepszego filtrowania |
| Sprawność | Dobra, ale zwykle niższa | Zazwyczaj wyższa |
| Kompleksowość | Prostsza | Bardziej złożona |
| Diagnostyka i serwis | Łatwiejsze | Trudniejsze bez doświadczenia i pomiarów |
Z mojego punktu widzenia to nie jest walka „stare kontra nowe”. To raczej wybór między innymi kompromisami. Przetwornica daje mniejszy gabaryt i lepszą sprawność, ale transformator daje spokój konstrukcyjny, prostszy serwis i często czystsze zasilanie. Jeśli urządzenie ma działać latami i nie wymaga ekstremalnej miniaturyzacji, ten starszy kierunek nadal ma pełny sens.
Na co zwrócić uwagę, zanim podłączysz go do sprzętu
Na końcu zawsze sprawdzam trzy rzeczy: zgodność napięć, zapas mocy i warunki pracy. To brzmi banalnie, ale właśnie tu najczęściej kryją się awarie. Jeśli obudowa jest zamknięta, temperatura otoczenia wyższa niż pokojowa, a sprzęt ma pracować długo, to przyjmuję większy margines bezpieczeństwa niż w krótkich testach warsztatowych.
Warto też słuchać samego urządzenia. Buczenie mechaniczne, wyraźne nagrzewanie po kilku minutach lub spadek napięcia pod obciążeniem to sygnały, że coś jest niedobrane albo źle zamontowane. W dobrze zaprojektowanym układzie transformator nie powinien być źródłem niespodzianek. Jeśli jest, zwykle problem leży w doborze, chłodzeniu albo w błędnym założeniu, że każdy model „o podobnych parametrach” zachowa się tak samo.
Jeżeli mam zostawić jedną praktyczną myśl, to taką: transformator nie jest dodatkiem do zasilacza, tylko jego fundamentem. Gdy dobierzesz go świadomie, cały układ staje się prostszy, bezpieczniejszy i łatwiejszy w utrzymaniu, a to w elektronice bardzo często daje większą korzyść niż najbardziej efektowna specyfikacja na papierze.
