Najważniejsze zabezpieczenia w instalacji pełnią różne role i nie są zamienne
- Wkładka topikowa i wyłącznik nadprądowy chronią przed przeciążeniem oraz zwarciem.
- Różnicówka wykrywa upływ prądu, ale nie zastępuje ochrony nadprądowej.
- Charakterystyka B, C lub D mówi, jak aparat zachowuje się przy rozruchu odbiorników.
- Dobór zabezpieczenia zaczyna się od przewodu, a nie od samego urządzenia.
- W nowoczesnych rozdzielnicach często najlepiej sprawdza się połączenie kilku aparatów, a nie jeden „mocniejszy” element.
Co naprawdę kryje się pod nazwą bezpiecznik
W mowie potocznej „bezpiecznik” bywa skrótem na kilka różnych aparatów i właśnie tu zaczynają się nieporozumienia. Ja zwykle rozdzielam je na trzy grupy: elementy nadprądowe, elementy różnicowoprądowe oraz zabezpieczenia uzupełniające. Nie są zamienne, choć wszystkie znajdują się w rozdzielnicy i wszystkie wpływają na bezpieczeństwo instalacji.
| Aparat | Na co reaguje | Co chroni | Typowe zastosowanie |
|---|---|---|---|
| Wkładka topikowa | Przeciążenie i zwarcie | Przewody i całą gałąź obwodu | Starsze instalacje, rozdzielnie główne, przemysł |
| Wyłącznik nadprądowy (MCB, „eska”) | Przeciążenie i zwarcie | Obwody końcowe i przewody | Mieszkania, biura, nowe rozdzielnice |
| RCD / różnicówka | Prąd upływu do ziemi | Ludzi i instalację przed skutkami upływu | Ochrona dodatkowa w domu i obiektach użytkowych |
| RCBO | Upływ, przeciążenie i zwarcie | Jeden konkretny obwód | Gdy chcesz połączyć kilka funkcji w jednym module |
Warto też pamiętać, że ogranicznik przepięć to osobna sprawa. Chroni elektronikę przed skokami napięcia, ale nie zastępuje ani wkładki topikowej, ani wyłącznika nadprądowego, ani RCD. W praktyce to właśnie ta różnica decyduje, czy rozdzielnica jest sensownie zbudowana, czy tylko „pełna modułów”. Z takiego uporządkowania łatwo przejść do najstarszego rozwiązania, które wciąż ma swoje mocne strony: wkładek topikowych.
Wkładki topikowe wciąż mają swoje miejsce
Wkładka topikowa działa bardzo prosto: element roboczy topi się, gdy prąd przekracza dopuszczalną wartość przez odpowiednio długi czas albo gdy pojawia się zwarcie. To rozwiązanie nie jest efektowne, ale bywa wyjątkowo pewne i odporne na duże prądy zwarciowe. Jego wada jest równie oczywista jak zaleta: po zadziałaniu trzeba wkładkę wymienić.
W praktyce spotyka się kilka zastosowań. W obwodach ogólnego przeznaczenia występują wkładki typu gG, które chronią zarówno przed przeciążeniem, jak i zwarciem. W obwodach silnikowych pojawia się typ aM, który toleruje krótkotrwały prąd rozruchowy, ale zwykle wymaga dodatkowej ochrony przeciążeniowej, na przykład przekaźnika termicznego. To ważne rozróżnienie, bo silnik i grzałka nie zachowują się tak samo.
- Wkładki topikowe są proste, tanie i przewidywalne.
- Dobrze znoszą wysokie prądy zwarciowe, dlatego nadal wykorzystuje się je w części instalacji przemysłowych.
- Po przepaleniu nie da się ich „odblokować” jak wyłącznika automatycznego.
- Jeśli topik przepala się regularnie, problemem jest instalacja lub obciążenie, a nie sama wkładka.
Najczęstszy błąd, jaki widzę, to wkładanie „mocniejszego” topika w miejsce tego, który się przepalał. To nie naprawia przyczyny, tylko przesuwa moment awarii dalej w czasie. Gdy topiki są już zrozumiałe, naturalnie dochodzimy do urządzeń, które w nowych domach i lokalach spotyka się najczęściej: wyłączników nadprądowych.
Wyłączniki nadprądowe i dlaczego charakterystyka ma znaczenie
Wyłączniki nadprądowe, czyli popularne „eski”, łączą dwa mechanizmy: człon termiczny reaguje na długotrwałe przeciążenie, a człon elektromagnetyczny na szybkie zwarcie. To dlatego są dziś standardem w instalacjach budynkowych. W katalogach i normach spotkasz odniesienia do PN-EN 60898-1 dla aparatury budynkowej oraz do PN-EN 60947-2 w zastosowaniach bardziej przemysłowych.
Najważniejsza jest jednak charakterystyka wyzwalania. To ona mówi, jak duży krótki skok prądu aparat jeszcze zaakceptuje, zanim odetnie zasilanie. In oznacza prąd znamionowy, czyli wartość pracy ciągłej, a Im określa zakres zadziałania przy zwarciu. W praktyce najczęściej spotyka się trzy podstawowe charakterystyki:
| Charakterystyka | Zakres zadziałania | Typowe zastosowanie | Na co uważać |
|---|---|---|---|
| B | 3-5 x In | Oświetlenie, obwody domowe, prostsze odbiory | Może zadziałać zbyt łatwo przy większym prądzie rozruchowym |
| C | 5-10 x In | Silniki, sprężarki, lodówki, elektronarzędzia | Nie wybieraj jej „na zapas” bez sprawdzenia przewodów |
| D | 10-20 x In | Duże silniki, transformatory, cięższe układy przemysłowe | W domu często jest po prostu zbyt „twarda” |
W mieszkaniu najczęściej spotykam B10 dla oświetlenia i B16 dla gniazd, ale traktuję to jako punkt wyjścia, a nie uniwersalną receptę. Przy urządzeniach z kompresorem, pompą czy silnikiem rozsądny może być C, o ile reszta instalacji też na to pozwala. Nie chodzi o to, by aparat był jak najrzadziej widoczny w pracy, tylko żeby reagował wtedy, kiedy trzeba. I właśnie tu pojawia się kolejne ważne rozróżnienie: różnicówka działa na zupełnie innej zasadzie.
Różnicówka chroni inaczej i nie zastąpi ochrony nadprądowej
Różnicówka, czyli RCD, porównuje prąd wpływający do obwodu z prądem z niego wypływającym. Jeżeli część prądu „ucieka” inną drogą, na przykład przez uszkodzoną izolację albo ciało człowieka, aparat odłącza zasilanie. To świetna ochrona przeciwporażeniowa i ważne zabezpieczenie przeciwpożarowe, ale RCD nie chroni przed przeciążeniem przewodu.
Dlatego w poprawnie zaprojektowanej instalacji RCD pracuje razem z wyłącznikiem nadprądowym albo z RCBO, które łączy obie funkcje w jednym module. RCBO sprawdza się zwłaszcza wtedy, gdy chcesz ograniczyć skutki awarii do jednego obwodu. Jeśli zadziała taki aparat w kuchni, nie musisz gasić pół domu. To duża różnica użytkowa, szczególnie w mieszkaniach pełnych sprzętu elektronicznego.
- RCCB to samo wykrywanie upływu, bez ochrony nadprądowej.
- RCBO łączy ochronę różnicowoprądową i nadprądową.
- Przy sprzęcie z elektroniką mocy, falownikami, fotowoltaiką albo ładowaniem EV trzeba sprawdzić wymagany typ RCD w dokumentacji.
- Jeśli obwód jest przeciążony, sama różnicówka problemu nie rozwiąże.
To jedno z tych miejsc, gdzie praktyka naprawdę ma znaczenie. Na papierze wszystko wygląda podobnie, ale w rozdzielnicy te aparaty robią zupełnie inną robotę. Skoro to już jasne, można przejść do tego, co czytelnik zwykle chce wiedzieć najbardziej: jak dobrać zabezpieczenie do konkretnego obwodu, bez zgadywania.
Jak dobrać zabezpieczenie do obwodu bez zgadywania
Jeżeli miałbym dobrać zabezpieczenie od zera, zacząłbym od przewodu, a dopiero potem patrzyłbym na odbiorniki. To kabel ma bezpiecznie odprowadzić ciepło, a aparat ma zareagować zanim pojawi się uszkodzenie. Na dobór wpływają też długość obwodu, sposób ułożenia przewodów, temperatura otoczenia, liczba równolegle obciążonych linii i prąd rozruchowy urządzeń.
- Sprawdź przekrój przewodów i warunki ich ułożenia.
- Oceń, jakie odbiorniki będą działały jednocześnie, a nie tylko jakie są zainstalowane.
- Uwzględnij rozruch urządzeń z silnikiem, sprężarką lub dużym zasilaczem.
- Dobierz charakterystykę B, C albo D do sposobu pracy obwodu.
- Sprawdź, czy aparat ma odpowiednią zdolność wyłączania, czyli czy bezpiecznie przerwie spodziewany prąd zwarciowy.
| Obwód | Rozsądny punkt wyjścia | Co sprawdzić przed decyzją |
|---|---|---|
| Oświetlenie | B10 | Długość linii, LED-y z dużym prądem startowym, przekrój przewodów |
| Gniazda ogólne | B16 | Planowane obciążenie, liczbę urządzeń, jakość połączeń |
| Lodówka, pralka, zmywarka | Najczęściej B16, czasem C16 | Prąd rozruchowy i zalecenia producenta |
| Pompa, sprężarka, elektronarzędzia | C16 lub wartość z projektu | Zachowanie przy starcie i selektywność całego układu |
Najczęstszy błąd, jaki widzę, to zmiana B16 na C16 tylko po to, żeby „nie wybijało”. Jeśli problem wynika z przeciążonego przewodu, słabego styku albo źle podzielonych obwodów, takie rozwiązanie jedynie opóźnia awarię. Zabezpieczenie ma zadziałać pierwsze, a nie jako ostatnia przeszkoda przed przegrzaniem kabla. Z tego punktu widzenia pozostaje jeszcze jedna rzecz, która często robi większą różnicę niż sam dobór jednego aparatu.

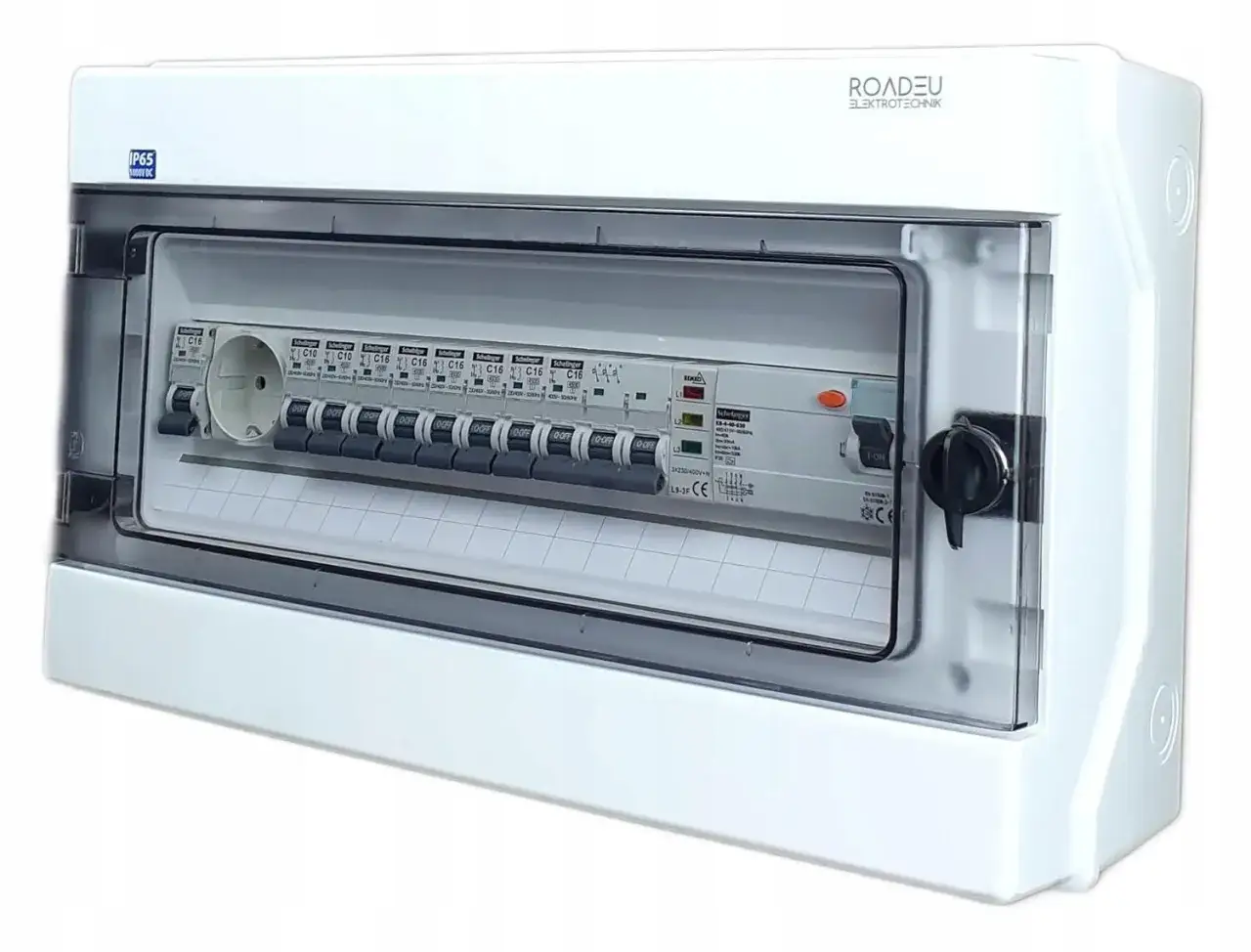

Co jeszcze poprawia bezpieczeństwo w rozdzielnicy domowej
W dobrej instalacji nie chodzi o to, by mieć „mocniejszy bezpiecznik”, tylko o to, by cała rozdzielnica była logicznie podzielona. Ja zwykle zwracam uwagę na trzy rzeczy: osobne obwody dla kuchni, łazienki i elektroniki, sensowną selektywność między aparatami oraz zabezpieczenia uzupełniające tam, gdzie pracuje drogi sprzęt. W domu pełnym telewizorów, routerów, komputerów i konsol ogranicznik przepięć naprawdę nie jest ozdobą, tylko praktycznym wsparciem ochrony.
- Oznacz obwody czytelnie, żeby szybciej znaleźć źródło problemu.
- Nie łącz zbyt wielu odbiorników w jednym obwodzie „na wszelki wypadek”.
- Przewiduj zapas miejsca w rozdzielnicy, jeśli planujesz rozbudowę instalacji.
- Dbaj o selektywność, czyli taki dobór aparatów, by lokalna usterka wyłączała tylko jeden obwód, a nie cały dom.
- Sprawdzaj okresowo działanie RCD przyciskiem testowym zgodnie z instrukcją producenta.
Jeśli miałbym wskazać jedną rzecz, która robi największą różnicę, to nie jest nią „mocniejszy bezpiecznik”, tylko poprawnie zaprojektowana rozdzielnica: dobrane przewody, właściwa charakterystyka, sensowny podział obwodów i świadomość, że każdy aparat robi coś innego. Wtedy instalacja działa przewidywalnie, a ochrona nie jest tylko etykietą na obudowie.
