W instalacji elektrycznej najwięcej problemów robi nie to, czego widać, tylko to, czego widać nie da się od razu ocenić: uziemienie. Właśnie dlatego uziom szpilkowy bywa tak ważny w modernizacjach domów, przy utwardzonym otoczeniu budynku i tam, gdzie nie ma miejsca na wykop pod uziom otokowy. Poniżej rozkładam temat na praktyczne części: czym to rozwiązanie jest, jak działa, jak je montuję, jak dobrać długość i kiedy lepiej wybrać inne wyjście.
Najważniejsze rzeczy, które trzeba wiedzieć o uziemieniu pionowym
- To pionowy pręt lub zestaw prętów wbitych w grunt, który ma zapewnić bezpieczne odprowadzenie prądu do ziemi.
- Najlepiej sprawdza się tam, gdzie nie da się łatwo wykonać uziomu otokowego albo fundamentowego.
- Skuteczność zależy głównie od rodzaju gruntu, wilgotności, głębokości i liczby połączonych odcinków.
- W praktyce często zaczyna się od 3 m, a potem dokłada kolejne segmenty po 1,5 m, aż pomiar da dobry wynik.
- Głowica uziomu powinna znaleźć się co najmniej 0,5 m pod powierzchnią gruntu, a po montażu konieczny jest pomiar rezystancji.
- W nowych budynkach uziom pionowy często jest dodatkiem, a nie najlepszym wyborem podstawowym.
Kiedy uziemienie pionowe ma sens
Ja patrzę na ten temat bardzo prosto: uziemienie ma działać skutecznie, ale też dać się wykonać bez niepotrzebnej demolki terenu. Z tego powodu pionowy pręt świetnie sprawdza się przy modernizacjach, w starszych domach, na działkach z kostką brukową, tarasem albo opaską wokół budynku, czyli wszędzie tam, gdzie wykop pod uziom otokowy byłby kłopotliwy albo po prostu zbyt drogi.
To rozwiązanie ma sens także wtedy, gdy potrzebuję szybko poprawić parametry istniejącego układu. W praktyce często traktuję je jako dodatkowy element większego systemu, a nie jedyne lekarstwo na słaby pomiar. Najbardziej odczuwa to układ TT, bo lokalny uziom mocno wpływa na warunki ochrony, ale w TN także nie wolno go bagatelizować.
| Sytuacja | Dlaczego pionowy uziom ma przewagę | Na co uważać |
|---|---|---|
| Stary dom po remoncie | Nie wymaga rozbierania nawierzchni ani długiego wykopu | Trzeba sprawdzić, gdzie biegną przewody i rury |
| Mała działka z utwardzonym otoczeniem | Da się wprowadzić lokalnie, bez dużej ingerencji w teren | Może być potrzebnych kilka prętów, nie jeden |
| Nowy dom w budowie | Może poprawić parametry, jeśli fundament lub otok nie wystarczy | Nie wybieram go z przyzwyczajenia, jeśli fundament jest lepszy |
| Maszt, fotowoltaika, ochrona odgromowa | Pomaga odprowadzić energię do gruntu | Wymagania zależą od całego projektu, nie od samej szpilki |
Jeśli z tego fragmentu ma zostać jedna myśl, to taka: pionowy uziom wybiera się wtedy, gdy liczy się praktyczność i dostęp do gruntu, ale nie warto udawać, że zawsze jest najlepszym rozwiązaniem. Żeby to zadziałało, trzeba rozumieć jego budowę i sposób pracy, więc przechodzę do techniki.
Z czego składa się taki układ i jak przenosi prąd
W uproszczeniu chodzi o metalowy pręt albo kilka połączonych prętów, które wchodzą w grunt i tworzą drogę o możliwie małej rezystancji. Ten prąd nie „znika” w ziemi, tylko rozprasza się w niej dzięki kontaktowi metalu z warstwami gruntu o odpowiednich właściwościach. Im lepszy kontakt i im niższa rezystywność podłoża, tym skuteczniej działa całość.
W praktyce ważne są nie tylko same szpilki, lecz także łączniki, przewód uziemiający, złącze kontrolne i podłączenie do GSU, czyli głównej szyny uziemiającej, która zbiera połączenia ochronne w jednym miejscu. Jeśli te elementy są źle dobrane, korozja albo luz na połączeniu potrafią zepsuć wynik bardziej niż słaby grunt.
| Materiał | Co daje | Kiedy go wybieram |
|---|---|---|
| Stal ocynkowana | Jest tańsza i wystarczająca w wielu typowych zastosowaniach | Gdy liczy się koszt i grunt nie jest szczególnie agresywny |
| Stal miedziowana | Łączy dobrą przewodność z lepszą odpornością na korozję | Najczęściej jako rozsądny kompromis między ceną a trwałością |
| Miedź | Ma bardzo dobrą przewodność i wysoką trwałość | W bardziej wymagających warunkach, ale zwykle za wyższą cenę |
Tu pojawia się ważny szczegół, o którym początkujący często zapominają: kompatybilność elektrochemiczna, czyli dobór materiałów tak, by nie przyspieszać korozji przez przypadkowe łączenie metali, które „nie lubią się” w wilgotnym gruncie. Gdy to mam uporządkowane, można przejść do samego montażu, bo właśnie tam najłatwiej popełnić kosztowny błąd.
Jak montuję taki układ krok po kroku
Ja zaczynam nie od młota, tylko od sprawdzenia terenu. Najpierw upewniam się, że w miejscu montażu nie biegną rury gazowe, wodne, kanalizacyjne ani inne przewody podziemne, a potem wybieram punkt, w którym będzie można wygodnie dołożyć kolejne segmenty i w razie potrzeby wykonać kontrolę połączenia.
- Sprawdzam projekt i warunki gruntu, bo to one decydują o długości i liczbie odcinków.
- Wybieram miejsce montażu, zwykle z zachowaniem sensownego odstępu od ściany budynku i innych instalacji.
- Wbijam pierwszy odcinek pręta, a jeśli układ jest modułowy, dokładam kolejne segmenty po 1,5 m.
- Prowadzę głowicę uziomu tak, aby finalnie znalazła się co najmniej 0,5 m pod poziomem gruntu.
- Łączę układ z przewodem uziemiającym i GSU przez odpowiednie złącze kontrolne.
- Na końcu wykonuję pomiar rezystancji i sprawdzam ciągłość połączeń.
W praktyce często zaczynam od 3 m, ale traktuję to jako punkt wyjścia, a nie magiczną wartość. Jeśli grunt jest oporny, suchy albo kamienisty, dokładam kolejne odcinki zamiast udawać, że jeden pręt załatwi sprawę. Największy błąd? Wbić cokolwiek „na oko” i zasypać bez pomiaru. To nie jest oszczędność, tylko odkładanie problemu na później.
Przy montażu zwracam też uwagę na sposób łączenia. Połączenie ma być jednocześnie mechanicznie trwałe i elektrycznie pewne, bo luźny styk po kilku sezonach potrafi dać gorszy wynik niż słabszy grunt. Żeby dobrze dobrać długość i liczbę szpilek, trzeba jednak zejść z poziomu ogólników i spojrzeć na właściwości gruntu.
Jak dobrać długość i liczbę prętów do gruntu
Tu nie ma jednej recepty. Dwa sąsiadujące domy mogą wymagać zupełnie innego układu, bo decyduje nie tylko rodzaj ziemi, ale też wilgotność, głębokość warstw i to, czy pod spodem nie ma warstwy bardzo suchej albo kamienistej. Ja rozdzielam dwie rzeczy: rezystywność gruntu, czyli właściwość podłoża, oraz rezystancję uziemienia, czyli realny wynik po wykonaniu układu.
| Warunki gruntu | Co zwykle się dzieje | Jak na to reaguję |
|---|---|---|
| Wilgotna glina | Uziom zwykle pracuje lepiej i szybciej osiąga dobry wynik | Często wystarcza krótszy układ lub mniej odcinków |
| Suchy piasek | Rezystancja rośnie, a wynik bywa słabszy | Dokładam długość albo kolejne pręty w innym miejscu |
| Grunt kamienisty | Wbijanie bywa trudne, a kontakt z ziemią ograniczony | Rozważam inne rozwiązanie lub zmianę lokalizacji uziomu |
| Warstwy o zmiennej wilgotności | Wynik zależy od tego, do jakiej głębokości dojdzie pręt | Nie kończę na domyślnej długości, tylko mierzę i wydłużam |

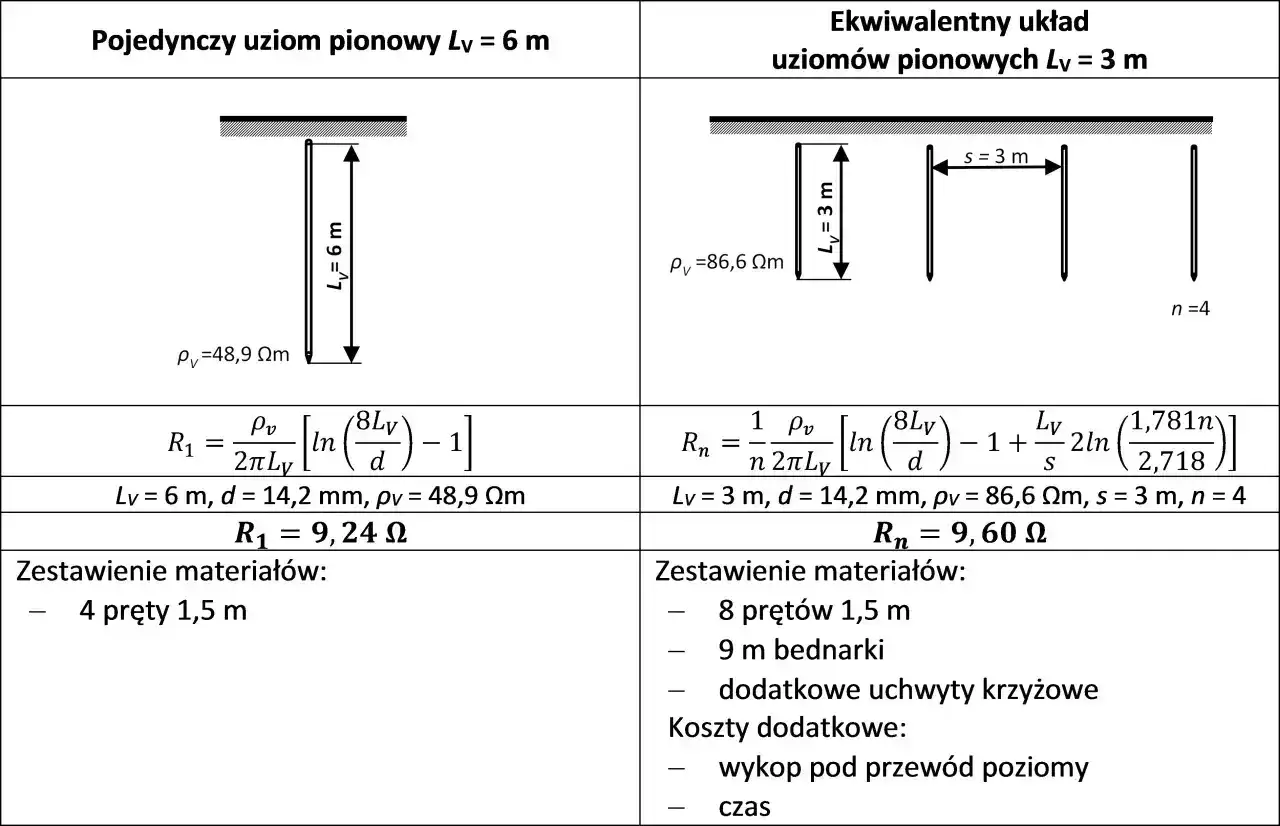

W praktyce sensownie jest myśleć warstwowo: jeden odcinek 1,5 m rzadko rozwiązuje problem na stałe, natomiast 3 m, 4,5 m albo 6 m dają już znacznie większą szansę na dobry rezultat. Jeśli dokładam kilka prętów, nie upycham ich tuż obok siebie, bo wtedy pracują w tym samym obszarze gruntu i efekt jest słabszy. To właśnie dlatego porównanie z innymi typami uziemień ma sens, zanim zamówi się materiał.
Uziemienie pionowe, otokowe i fundamentowe w praktyce
Nie wybieram szpilek z przyzwyczajenia. W nowym budynku fundamentowy układ uziemiający często daje stabilniejszą bazę, a otok bywa bardzo dobrym kompromisem tam, gdzie można wykonać roboty ziemne dookoła obiektu. Pionowy pręt wygrywa przede wszystkim wtedy, gdy trzeba działać szybko, lokalnie i bez dużej ingerencji w teren.
| Rodzaj uziomu | Największa zaleta | Największe ograniczenie | Kiedy ma przewagę |
|---|---|---|---|
| Pionowy | Mały zakres prac i łatwa rozbudowa | Zależność od gruntu i częsta potrzeba wydłużania | Modernizacja, mało miejsca, trudna nawierzchnia |
| Otokowy | Dobre otoczenie budynku i równomierna praca w gruncie | Wymaga wykopu wokół obiektu | Gdy teren jest dostępny na etapie budowy lub remontu |
| Fundamentowy | Bardzo dobre i trwałe rozwiązanie w nowym obiekcie | Trudny lub niemożliwy do wykonania po zakończeniu budowy | Nowy dom, duży remont, planowanie od zera |
W praktyce najlepsze układy często się łączą. Szpilka może poprawić parametry fundamentu albo otoku, a niekiedy stanowi jego rozsądne uzupełnienie. Najgorsza decyzja to taka, w której ktoś upiera się przy jednym rozwiązaniu tylko dlatego, że „tak zawsze się robiło”. Sam układ nie wystarczy jednak bez poprawnego wykonania, a to prowadzi prosto do najczęstszych błędów.
Najczęstsze błędy, które psują wynik pomiaru
Większość problemów z uziemieniem nie bierze się z samego pomysłu, tylko z detali. Najczęściej widzę trzy rzeczy: za małą głębokość, zbyt słaby kontakt z gruntem i brak pomiaru po zakończeniu robót. Zły wynik nie oznacza od razu porażki, ale zwykle mówi jasno, że trzeba zmienić długość, lokalizację albo typ układu.
| Błąd | Skutek | Jak robię to lepiej |
|---|---|---|
| Za płytki montaż | Wahania parametrów wraz z sezonem i wilgotnością | Schodzę głębiej i pilnuję położenia głowicy |
| Jeden pręt w suchym gruncie | Wysoka rezystancja i słabsza skuteczność ochrony | Dodaję kolejne odcinki albo szukam lepszego miejsca |
| Źle dobrane materiały | Korozja i pogorszenie połączeń | Stosuję materiały kompatybilne elektrochemicznie |
| Brak kontroli po montażu | Nie wiadomo, czy układ rzeczywiście działa | Robię pomiar rezystancji i ciągłości połączeń |
| Zbyt ciasne rozmieszczenie wielu prętów | Układ nie wykorzystuje pełnego potencjału gruntu | Rozsuwam elementy tak, by każdy pracował w innym obszarze |
W tej branży bardzo pomaga chłodna dyscyplina: nie zakładać wyniku z góry, tylko go sprawdzić. Jeśli pomiar jest słaby, nie próbuję go „przegadać”, tylko wracam do długości, gruntu i połączeń. Na koniec zostawiam krótki checklist odbiorowy, który pozwala domknąć temat bez powrotu na budowę.
Co sprawdzam przed odbiorem, żeby nie wracać do poprawki
Przed odbiorem patrzę na cztery rzeczy: czy wynik pomiaru mieści się w wymaganiach projektu, czy połączenia są trwałe, czy przewód do GSU ma sensowne prowadzenie i czy cały układ da się skontrolować po latach. To nie są detale dla formalności. To właśnie one decydują, czy instalacja będzie zachowywać się przewidywalnie przy zwarciu albo przepięciu.
- Sprawdzam rezystancję uziemienia po montażu, a nie „na wyczucie”.
- Oceniając połączenia, patrzę na korozję, luz i jakość styku.
- Upewniam się, że połączenie do GSU jest logiczne i dostępne do kontroli.
- Porównuję wykonanie z projektem, jeśli obiekt ma instalację odgromową lub wymagania szczególne.
- Jeśli wynik jest za wysoki, dokładam głębokość albo kolejny pręt, zamiast liczyć na szczęście.
Dobrze wykonany uziom szpilkowy ma przede wszystkim zapewnić instalacji bezpieczną i przewidywalną drogę do gruntu, a nie tylko wyglądać jak element wbity w ziemię. Jeśli ktoś trzyma się tej zasady, oszczędza sobie późniejszych poprawek, a cała instalacja elektryczna działa stabilniej przez lata.
