Dobre uziemienie domu to nie detal dla elektryka, tylko jeden z elementów, które decydują o bezpieczeństwie ludzi, sprzętów i całej instalacji. W tym tekście pokazuję, jak podejść do tego tematu bez zgadywania: od wyboru typu uziomu, przez połączenia z PE i GSU, aż po pomiary, które potwierdzają skuteczność ochrony. Dzięki temu łatwiej odróżnić sensowną modernizację od pozornego „podpięcia do ziemi”, które niewiele daje.
Co warto zapamiętać przed pracami przy uziemieniu
- Uziom sam w sobie nie wystarcza, jeśli nie ma poprawnego PE, GSU i połączeń wyrównawczych.
- W nowym domu zwykle najlepiej sprawdza się uziom fundamentowy, bo jest trwały i najtańszy w planowaniu od początku.
- W istniejącym budynku częściej wybiera się uziom otokowy albo pionowy, bo fundamentów nie da się już łatwo wykorzystać.
- RCD 30 mA zwiększa bezpieczeństwo, ale nie zastępuje dobrze wykonanego uziomu.
- Po montażu potrzebne są pomiary rezystancji i protokół, bo bez nich nie ma pewności, że ochrona zadziała w razie awarii.
Co naprawdę chroni domowy układ uziemiający
Ja patrzę na ten temat szerzej niż tylko przez pryzmat „bolca w gniazdku”. Uziom ma odprowadzić niebezpieczny potencjał do gruntu i dać instalacji odniesienie, dzięki któremu zabezpieczenia mogą zadziałać szybko i przewidywalnie. To ważne zarówno przy uszkodzeniu izolacji, jak i przy przepięciach, które potrafią uszkodzić elektronikę, sterowniki smart home, pompę ciepła czy moduły fotowoltaiki.
W poprawnym układzie pracują razem trzy rzeczy: przewód ochronny PE, główna szyna uziemiająca (GSU) oraz połączenia wyrównawcze. Te ostatnie łączą metalowe elementy budynku, np. rury, konstrukcje czy zbrojenie, żeby między nimi nie pojawiały się groźne różnice potencjałów. Dopiero taki zestaw daje realną ochronę przeciwporażeniową, a nie tylko poczucie, że „coś jest podłączone do ziemi”.
W nowych domach najczęściej spotyka się układ TN-C-S albo TN-S, a przewód PE musi być prowadzony świadomie, nie dorabiany przypadkowym mostkiem w gniazdku. Normy PN-HD 60364-5-54 i PN-EN 62305-3 opisują odpowiednio uziemienia oraz ochronę odgromową, więc to właśnie one porządkują temat, który dla laika wygląda jak kilka kabli i metalowa taśma. Ja zawsze podkreślam, że dobra ochrona to system, nie pojedynczy element.
Skoro wiadomo już, po co to się robi, najpraktyczniejsze pytanie brzmi: jaki wariant ma sens w konkretnej sytuacji.
Jaki wariant wybrać w nowym i starszym budynku

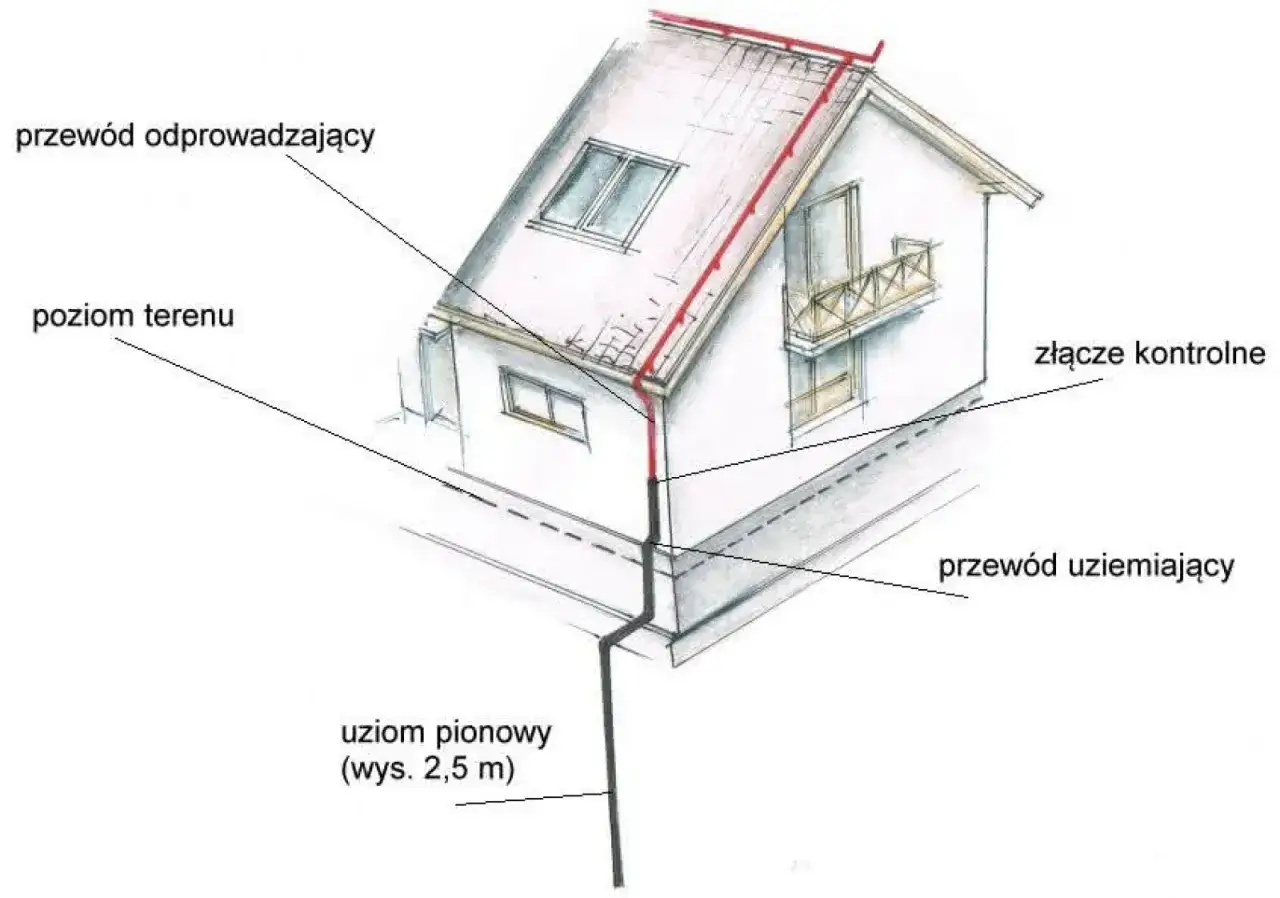

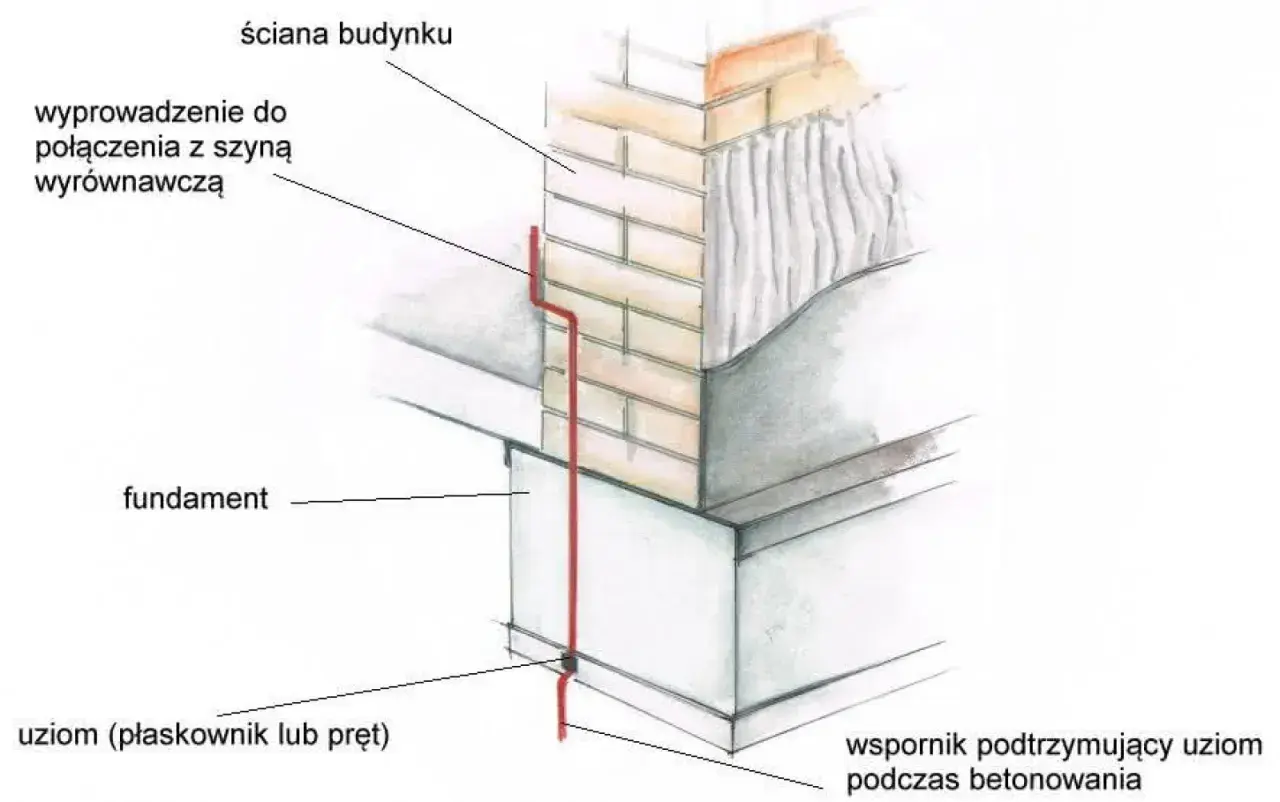

Gdy doradzam inwestorom, zaczynam od prostego rozróżnienia: nowa budowa albo dom istniejący. W pierwszym przypadku najrozsądniejszy jest uziom fundamentowy, bo można go włączyć w zbrojenie i zabezpieczyć betonem. W drugim zwykle zostaje uziom otokowy lub pionowy, bo do fundamentów po latach już się nie wraca bez dużej ingerencji w budynek i teren.
| Rodzaj uziomu | Kiedy ma sens | Zalety | Ograniczenia | Orientacyjny koszt |
|---|---|---|---|---|
| Fundamentowy | Nowy dom, etap fundamentów | Trwały, mało podatny na korozję, zwykle najtańszy w wykonaniu | Praktycznie nie do zrobienia w gotowym budynku | Ok. 300-1000 zł dodatkowo przy planowaniu od początku |
| Otokowy | Dom istniejący lub nowy, gdy trzeba poprawić ochronę | Równomiernie rozprowadza potencjał wokół budynku, działa bardzo dobrze | Wymaga wykopu wokół domu i większej ilości robót ziemnych | Zwykle ok. 2500-5000 zł |
| Pionowy, szpilkowy | Gdy grunt jest trudny albo nie ma miejsca na otok | Mniej inwazyjny, można go dołożyć punktowo | W niektórych gruntach wymaga kilku szpilek i starannego doboru materiału | Zazwyczaj ok. 1500-3500 zł |
W praktyce nie zawsze wygrywa to, co jest najtańsze na papierze. Uziom fundamentowy jest świetny, jeśli myśli się o nim na etapie projektu. Uziom otokowy częściej ratuje sytuację po latach. Szpilki bywają dobrym kompromisem, gdy działka albo istniejąca zabudowa nie pozwalają na wygodne wykonanie otoku, ale wtedy trzeba liczyć się z tym, że rezultat mocniej zależy od gruntu i liczby punktów uziemienia.
Ten wybór nie zamyka tematu, bo równie ważne jest samo wykonanie i późniejsze sprawdzenie całego układu.
Jak przebiega wykonanie od projektu do pomiarów
Najpierw powinien pojawić się projekt albo przynajmniej sensowna ocena warunków: jaki jest grunt, czy budynek ma instalację odgromową, gdzie będzie rozdzielnica i jak poprowadzi się GSU. Ja zawsze wolę zacząć od papieru i oględzin, niż od kupowania materiału na oko, bo późniejsze poprawki są po prostu droższe i mniej estetyczne.
- Określa się układ ochronny budynku i miejsce głównej szyny uziemiającej.
- Wykonuje się uziom odpowiedniego typu, zachowując ciągłość elektryczną połączeń.
- Wyprowadza się połączenie do rozdzielnicy i łączy przewody ochronne PE.
- Włącza się połączenia wyrównawcze dla metalowych instalacji i elementów konstrukcyjnych.
- Sprawdza się, czy przewody neutralne N i ochronne PE są rozdzielone we właściwym miejscu.
- Na końcu robi się pomiary rezystancji uziemienia, ciągłości przewodów i skuteczności ochrony.
W nowoczesnych domach dochodzą jeszcze elementy, o których kiedyś mało kto myślał: fotowoltaika, ładowarka do auta, pompa ciepła, rekuperacja czy inteligentne sterowanie. Każde z tych urządzeń zwiększa wymagania wobec ochrony przeciwprzepięciowej i połączeń wyrównawczych. Jeśli instalacja ma być naprawdę bezpieczna, trzeba to przewidzieć zanim zamknie się ściany i posadzki.
Połączenia powinien wykonać elektryk z uprawnieniami, a nie „złota rączka”, która zna się na wszystkim po trochu. To nie jest przesada formalna, tylko sposób na uniknięcie błędów, które wychodzą dopiero przy awarii albo przy odbiorze instalacji.
To prowadzi do najważniejszego praktycznego problemu: co najczęściej psuje dobrze zaplanowaną ochronę.
Najczęstsze błędy, które osłabiają ochronę
Najczęściej widzę te same potknięcia, tylko w różnych wersjach. Najgroźniejsze z nich to traktowanie uziomu jako osobnego dodatku, a nie części systemu, oraz łączenie przewodów na skróty. Taki układ może wyglądać poprawnie, ale w krytycznym momencie nie zapewnia odpowiedniego toru dla prądu uszkodzeniowego.
- Brak pomiarów po wykonaniu instalacji.
- Łączenie PE i N w niewłaściwym miejscu, zwłaszcza w starych instalacjach TN-C.
- Użycie przypadkowych, skorodowanych albo źle dobranych połączeń.
- Zbyt płytko wykonany otok lub punktowe wbicie szpilki bez oceny gruntu.
- Pominięcie połączeń wyrównawczych w łazience, kotłowni, garażu lub przy metalowych instalacjach.
- Założenie, że sam RCD załatwia wszystko, więc uziom może być byle jaki.
Jest też błąd bardziej podstępny: próba uziemienia starego gniazdka przez przypadkowe mostkowanie przewodów. To nie jest modernizacja, tylko ryzyko. W starej instalacji trzeba najpierw sprawdzić cały układ, a dopiero potem decydować, czy wystarczy lokalna poprawka, czy potrzebna jest większa przebudowa rozdzielnicy i obwodów.
Takie pomyłki mają bardzo przyziemny skutek, bo poprawki po wykończeniu domu są zwykle dużo bardziej kłopotliwe niż zrobienie wszystkiego raz, ale dobrze.
Ile to kosztuje i od czego zależy cena
Cena zależy głównie od tego, czy mówimy o nowej budowie, czy o modernizacji istniejącego domu, oraz od warunków gruntu. Najtaniej wychodzi uziom fundamentowy wykonany przy okazji fundamentów, bo odpada część robót ziemnych. Najdroższe bywają prace przy gotowym domu, zwłaszcza gdy trzeba rozkopywać teren wokół budynku i stosować materiały odporniejsze na korozję.
| Pozycja | Orientacyjny koszt | Kiedy doliczyć |
|---|---|---|
| Uziom fundamentowy | Ok. 300-1000 zł dodatkowo przy budowie | Na etapie fundamentów, najlepiej od razu w projekcie |
| Uziom otokowy | Ok. 2500-5000 zł | Przy domu istniejącym albo tam, gdzie trzeba poprawić ochronę |
| Uziom pionowy, szpilkowy | Ok. 1500-3500 zł | Gdy grunt lub zabudowa utrudniają wykonanie otoku |
| Pomiar rezystancji i ciągłości połączeń | Od ok. 60 zł za punkt do kilkuset złotych za szerszy protokół | Po wykonaniu albo po modernizacji instalacji |
Dla uziomów odgromowych często dąży się do wartości rzędu 10 Ω lub niższej, ale ja nie traktowałbym tego jako jedynego kryterium. Liczy się cały układ ochronny, a nie sam wynik na kartce. Na koszt wpływa też liczba połączeń, rodzaj materiału, długość wykopów, konieczność odtworzenia nawierzchni i to, czy w pakiecie ma być od razu ochrona odgromowa albo przegląd rozdzielnicy.
Jeśli chcesz porównać oferty uczciwie, patrz nie tylko na cenę końcową, ale też na zakres: czy w wycenie są pomiary, protokół, dobór zacisków, połączenia wyrównawcze i ewentualna korekta rozdzielnicy. Bez tego łatwo kupić połowę rozwiązania, a potem dopłacać do reszty.
Po cenie naturalnie przychodzi pytanie o kontrolę. I właśnie ona oddziela instalację zrobioną naprawdę od tej tylko zamkniętej w ziemi.
Co sprawdzić przed odbiorem i po modernizacji
Ja patrzę przede wszystkim na dokumenty i na wyniki pomiarów, nie na deklaracje wykonawcy. Dobrze wykonana instalacja powinna mieć protokół z pomiaru rezystancji uziemienia, ciągłości przewodów ochronnych i skuteczności ochrony przeciwporażeniowej. Jeśli w budynku są elementy odgromowe albo fotowoltaika, zakres sprawdzenia powinien być szerszy, bo rośnie ryzyko przepięć i problemów z wyrównaniem potencjałów.
- Sprawdź, czy przewód PE jest poprowadzony do wszystkich obwodów, które tego wymagają.
- Upewnij się, że główna szyna uziemiająca jest połączona z uziomem i wszystkimi istotnymi elementami metalowymi.
- Poproś o wyniki testu RCD, a nie tylko o informację, że różnicówka jest zamontowana.
- Zweryfikuj, czy w rozdzielnicy są czytelne oznaczenia obwodów i zabezpieczeń.
- Jeśli dom ma PV, pompę ciepła lub wallbox, sprawdź, czy uwzględniono ochronę przeciwprzepięciową.
- Po każdej większej modernizacji instalacji zrób ponowne pomiary, nawet jeśli stary protokół wyglądał dobrze.
Jak przypomina GUNB, okresowe kontrole obejmują nie tylko stan przewodów, ale też uziemienia i środki ochrony od porażeń. W praktyce oznacza to, że temat nie kończy się na samym montażu, tylko wraca przy każdej większej zmianie w domu. To szczególnie ważne w starszych budynkach, gdzie instalacja była modernizowana etapami. Często jedna część domu ma już porządny przewód ochronny, a druga nadal działa według dawnych nawyków. Taki miks bywa bardziej zdradliwy niż instalacja w całości stara, bo sprawia wrażenie częściowo unowocześnionej, a przez to bezpiecznej.
Z tych wszystkich powodów uziemienie trzeba traktować jak element całej modernizacji, a nie pojedynczą usługę do odhaczenia.
Dlaczego najlepiej domknąć temat już na etapie fundamentów
Jeśli dom jest dopiero w projekcie, to właśnie wtedy można zrobić to najlepiej i najtaniej. Uziom fundamentowy, dobrze poprowadzone połączenia wyrównawcze, sensowna rozdzielnica i miejsce na ochronniki przepięć układają się w jeden logiczny system. Później, po wykończeniu, każda poprawka kosztuje więcej, brudzi więcej i daje mniej elegancki efekt.
Jeśli budynek już stoi, nie warto odkładać sprawy na kiedyś. W praktyce najlepiej zacząć od oględzin istniejącej instalacji, a potem zlecić elektrykowi pomiary i dobór właściwego uziomu. To szczególnie ważne, gdy w domu pracują wrażliwe urządzenia albo planujesz dołożyć nowe obciążenia: fotowoltaikę, pompę ciepła, magazyn energii czy ładowarkę do samochodu.
Dobrze zrobiony układ ochronny nie rzuca się w oczy, ale właśnie o to chodzi. Ma działać w tle, cicho i skutecznie, kiedy instalacja dostanie zwarcia, przepięcia albo gdy ktoś niechcący dotknie uszkodzonego urządzenia. W tym temacie oszczędność na projekcie i pomiarach zwykle wychodzi dużo drożej niż porządne wykonanie od razu.
