Rezystywność to jedna z tych wielkości, które łatwo pomylić z rezystancją, a w elektronice robi to sporą różnicę. W praktyce najważniejsze jest jedno: jednostka rezystywności to om·metr, czyli Ω·m. W tym artykule wyjaśniam, co dokładnie oznacza ten zapis, jak korzystać ze wzoru na opór przewodnika, czym ta wartość różni się od przewodności i gdzie naprawdę przydaje się przy kablach, ścieżkach PCB oraz elementach grzejnych.
Najważniejsze informacje o rezystywności w jednym miejscu
- W układzie SI rezystywność zapisuje się jako Ω·m, czyli om razy metr.
- To cecha materiału, a nie konkretnego elementu; rezystancja zależy jeszcze od długości i przekroju.
- Do obliczeń używa się wzoru R = ρL/A, a po przekształceniu ρ = RA/L.
- Niska rezystywność jest korzystna w przewodach i torach zasilania, wysoka bywa celowo wykorzystywana w grzałkach i opornikach.
- Temperatura ma znaczenie: metale zwykle zwiększają rezystywność po nagrzaniu, więc dane katalogowe nie zawsze wystarczają.
Co oznacza om·metr i dlaczego nie jest to zwykły opór
Ja zwykle zaczynam od rozdzielenia dwóch pojęć: rezystancja opisuje gotowy element, a rezystywność opisuje sam materiał. Jeśli mam dwa przewody z tej samej miedzi, ale jeden jest dłuższy i cieńszy, ich rezystancja będzie inna, choć materiał pozostaje ten sam.
To właśnie dlatego zapis Ω·m nie znaczy „om na metr”. Mnożenie jednostek ma tu sens fizyczny: gdyby przewodnik miał długość 1 m i pole przekroju 1 m2, jego rezystancja byłaby równa rezystywności materiału. Innymi słowy, om·metr jest wygodnym sposobem opisania tego, jak bardzo materiał utrudnia przepływ prądu.
W praktyce ta różnica jest ważniejsza, niż się wydaje. Jeśli patrzę tylko na omy, łatwo przegapić fakt, że ten sam materiał zachowuje się inaczej po zmianie geometrii. Żeby to policzyć bez zgadywania, przechodzę od razu do wzoru.
Jak liczyć rezystywność z długości i przekroju
Podstawowy wzór jest prosty: R = ρL/A. Po przekształceniu dostaję ρ = RA/L, czyli rezystywność wyliczam z rezystancji próbki, jej długości i pola przekroju poprzecznego. W elektronice to bardzo praktyczne, bo pozwala szybko ocenić, czy problem wynika z materiału, czy z wymiarów przewodnika.
| Symbol | Znaczenie | Jednostka |
|---|---|---|
| ρ | rezystywność materiału | Ω·m |
| R | rezystancja elementu | Ω |
| L | długość przewodnika | m |
| A | pole przekroju poprzecznego | m2 |
Najczęstszy błąd widzę przy jednostkach. 1 mm2 to 10-6 m2, a nie 10-3 m2. Taka pomyłka potrafi rozwalić wynik o kilka rzędów wielkości. Dla przykładu: miedziany przewód o długości 10 m i przekroju 1 mm2 ma opór około 0,17 Ω, czyli przy prądzie 10 A tracę na nim już blisko 16,8 W w postaci ciepła. To dobry przykład, bo pokazuje, że nawet „mały” opór potrafi mieć realny wpływ na układ.
Jakie materiały mają niską, a jakie wysoką rezystywność
W elektronice liczy się nie tylko to, czy materiał przewodzi, ale też jak dobrze przewodzi. Poniższe wartości są orientacyjne dla około 20°C, bo czystość materiału, stop i temperatura potrafią wyraźnie zmienić wynik.
| Materiał | Rezystywność orientacyjna | Gdzie ma sens |
|---|---|---|
| Srebro | ok. 1,59 × 10-8 Ω·m | Bardzo dobry przewodnik, używany tam, gdzie liczy się maksimum parametrów, ale koszt ogranicza zastosowanie. |
| Miedź | ok. 1,68 × 10-8 Ω·m | Standard w przewodach i na PCB, bo daje świetny kompromis między stratami a ceną. |
| Aluminium | ok. 2,82 × 10-8 Ω·m | Popularne w liniach zasilających i energetyce, bo jest lekkie i tańsze od miedzi. |
| Constantan | ok. 4,9 × 10-7 Ω·m | Przydatny tam, gdzie ważna jest stabilność temperaturowa, np. w bocznikach i czujnikach. |
| Nichrom | ok. 1,0–1,5 × 10-6 Ω·m | Dobry do grzałek i oporników drutowych, bo wysoka rezystywność ułatwia zamianę energii w ciepło. |
Ja patrzę na te liczby bardzo praktycznie: im niższa rezystywność, tym lepszy materiał na tor prądowy, ścieżkę zasilającą albo przewód sygnałowy o dużym znaczeniu. Im wyższa, tym łatwiej zbudować element, który ma właśnie stawiać opór i nagrzewać się w kontrolowany sposób.
Przeczytaj również: DIAC - jak działa, zastosowania i dobór? Uniknij błędów!
Dlaczego krzem jest wyjątkiem
W przypadku półprzewodników sama liczba nie wystarcza. Krzem można domieszkować tak, aby jego przewodnictwo zmieniało się bardzo mocno, dlatego w układach scalonych nie traktuje się go jak zwykłego metalu czy drutu. To ważne, bo w elektronice cyfrowej i analogowej nie chodzi tylko o to, jak duża jest rezystywność, ale też czy da się nią precyzyjnie sterować.
Po takim zestawieniu łatwiej zrozumieć, dlaczego rezystywność i rezystancja nie są tym samym, choć w praktyce często pojawiają się obok siebie.
Czym rezystywność różni się od rezystancji i przewodności
To rozróżnienie warto mieć opanowane do automatu. Rezystancja mówi, jaki opór ma konkretny element. Rezystywność mówi, jaki opór „wynika” z samego materiału, po uwzględnieniu wymiarów próbki. Z kolei przewodność właściwa jest po prostu odwrotnością rezystywności i zapisuje się ją w S/m.
| Wielkość | Co opisuje | Jednostka | Jak to czytam w praktyce |
|---|---|---|---|
| Rezystywność ρ | Cecha materiału | Ω·m | Sprawdzam, czy materiał nadaje się na przewód, grzałkę albo opornik. |
| Rezystancja R | Cecha konkretnego elementu | Ω | Patrzę, ile oporu ma gotowy przewód, rezystor albo ścieżka PCB. |
| Przewodność σ | Odwrotność rezystywności | S/m | Używam jej, gdy łatwiej myśleć o przewodzeniu niż o oporze. |
W praktyce ja najczęściej myślę tak: gdy porównuję materiały, patrzę na ρ, a gdy sprawdzam gotowy układ, patrzę na R. To drobna różnica w języku, ale ogromna różnica w projektowaniu, bo inaczej ocenia się przewód, a inaczej cały obwód.
Skoro to już rozdzieliliśmy, zostaje kwestia pomiaru i tego, gdzie najłatwiej popełnić błąd.
Jak mierzy się ją w praktyce i gdzie łatwo się pomylić

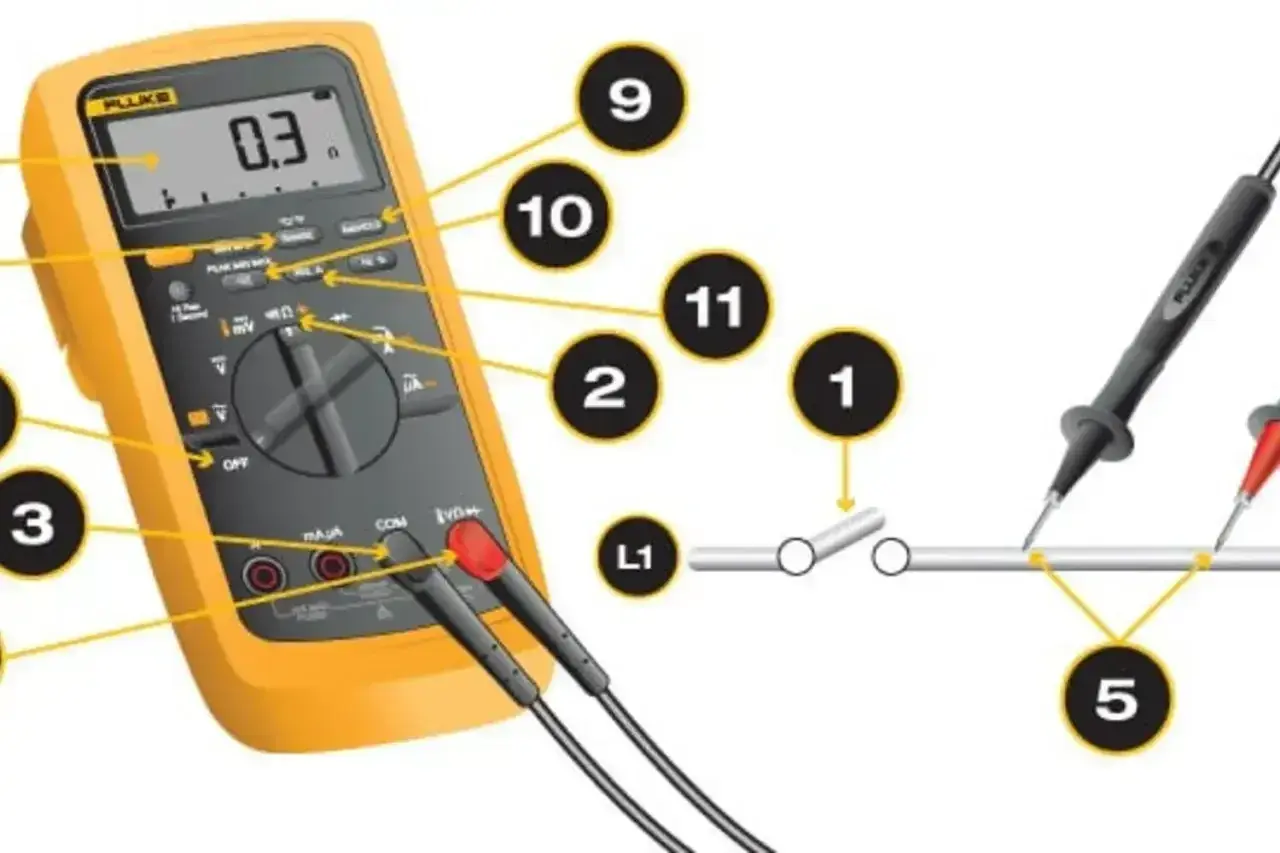

Samej rezystywności zwykle nie mierzy się „wprost”. Najpierw wyznacza się rezystancję próbki, a potem przelicza ją przez długość i pole przekroju. Przy małych oporach zwykły multimetr często pokazuje nie tylko sam element, ale też wpływ przewodów i styków, więc wynik bywa zawyżony.
W laboratoriach i przy precyzyjnych pomiarach stosuje się układ czteroprzewodowy, czyli taki, w którym osobne przewody podają prąd, a osobne mierzą spadek napięcia. Dzięki temu odpada duża część błędu wynikającego z rezystancji przewodów pomiarowych. To rozwiązanie ma sens zwłaszcza przy bardzo małych oporach, gdzie zwykły sposób pomiaru szybko traci wiarygodność.
- Nie pomijam temperatury - miedź, aluminium i stopy oporowe nie zachowują się tak samo po nagrzaniu.
- Nie liczę przekroju „na oko” - mała zmiana średnicy potrafi dać wyraźną różnicę w wyniku.
- Nie ufam bezkrytycznie katalogowi - wartość podana dla konkretnego stopu lub czystości nie zawsze pasuje do realnej próbki.
- Nie ignoruję kontaktów - w cienkich przewodach, złączach i punktach lutowniczych rezystancja styku potrafi zdominować wynik.
- Nie zakładam, że każdy materiał zachowuje się liniowo - półprzewodniki i niektóre stopy potrafią zmieniać własności mocniej, niż sugeruje prosty model.
Jeśli mam być szczery, właśnie tu większość błędów bierze się nie z samej fizyki, tylko z pośpiechu. Źle ustawiona skala, zły przekrój albo pomiar w innej temperaturze wystarczą, żeby wynik wyglądał „prawie dobrze”, a jednak był bezużyteczny. Po tej stronie wchodzi już praktyka projektowa, bo to ona pokazuje, kiedy niska albo wysoka rezystywność naprawdę działa na korzyść układu.
Co z tego wynika przy projektowaniu elektroniki
W projektowaniu elektroniki traktuję rezystywność jak narzędzie decyzyjne. Jeśli chcę minimalizować straty, wybieram materiał o niskiej rezystywności, skracam tor prądowy i zwiększam przekrój. Jeśli chcę wytworzyć ciepło, robię odwrotnie: biorę materiał o wyższej rezystywności i tak dobieram geometrię, żeby energia była rozpraszana tam, gdzie trzeba.
- Przewody zasilające - liczy się niski opór, więc krótsza droga i większy przekrój są ważniejsze niż „ładny” układ przewodu.
- Ścieżki PCB - standardowa miedź to często około 35 µm, ale przy większych prądach sama grubość warstwy i szerokość ścieżki robią ogromną różnicę.
- Rezystory i grzałki - tu wysoka rezystywność jest zaletą, bo łatwiej zamienić energię elektryczną w ciepło.
- Boczniki pomiarowe - potrzebują małej rezystancji, ale przede wszystkim stabilności temperaturowej, bo inaczej pomiar prądu zaczyna dryfować.
- Złącza i styki - nawet dobry materiał nie pomoże, jeśli kontakt jest słaby; czasem problemem nie jest przewód, tylko miejsce połączenia.
W elektronice użytkowej to widać bardzo wyraźnie. W zasilaniu małego układu różnica między miedzią a aluminium może nie robić dramatu, ale przy większych prądach lub dłuższych odcinkach toru zaczyna się liczyć każdy ułamek oma. Z kolei w elementach grzejnych odpowiednio wysoka rezystywność nie jest wadą, tylko dokładnie tym, czego się szuka.
Jak używać tej wiedzy bez kosztownych pomyłek
Jeśli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: najpierw sprawdzam materiał, potem geometrię, a na końcu temperaturę. Taka kolejność pozwala uniknąć większości błędów przy przewodach, ścieżkach i prostych obliczeniach materiałowych. Sama liczba w katalogu jest tylko punktem wyjścia, a nie gotową odpowiedzią.
- Do porównań materiałów używam rezystywności, a do oceny gotowego elementu - rezystancji.
- Przy obliczeniach zawsze przeliczam jednostki na metry i metry kwadratowe.
- Przy dużych prądach skracam drogę przepływu i zwiększam przekrój zamiast liczyć na „zapasy” materiału.
- Przy grzaniu i opornikach dobieram materiał pod stabilność temperaturową, nie tylko pod samą wartość Ω·m.
- Przy małych oporach nie ufam samemu multimetrowi, tylko sprawdzam, czy wpływ przewodów i styków jest pomijalny.
Tak właśnie traktuję tę wielkość w praktyce: nie jako szkolny zapis do zapamiętania, ale jako szybki test, czy dany materiał pomoże mi przewodzić prąd, czy raczej ma go zamieniać w ciepło. Gdy trzymam się tej logiki, łatwiej dobrać przewód, ścieżkę PCB albo element oporowy bez zbędnych poprawek na etapie prototypu.
