Najważniejsze fakty o układach z pętlą zwrotną
- W układzie zamkniętym część sygnału wyjściowego wraca na wejście i koryguje zachowanie obwodu.
- Ujemna pętla zwykle zmniejsza zniekształcenia, poprawia liniowość i stabilizuje wzmocnienie.
- Dodatnia pętla przydaje się w komparatorach, generatorach i układach histerezy, ale łatwo prowadzi do oscylacji.
- Wzmacniacz operacyjny bez zewnętrznej sieci rzadko zachowuje się liniowo, bo jego wzmocnienie w otwartej pętli bywa bardzo duże.
- Przy projektowaniu liczą się faza, pojemności pasożytnicze, obciążenie i zapas stabilności.
Jak działa pętla w układzie elektronicznym
Najprościej mówiąc, chodzi o sytuację, w której wyjście nie kończy pracy układu, tylko wraca na jego wejście i wpływa na kolejne działanie obwodu. Ten powrót może iść przez rezystor, dzielnik, filtr RC, transoptor, a nawet przez tor cyfrowy, jeśli mówimy o układach mieszanych. Jeżeli sygnał z wyjścia koryguje wejście, układ przestaje być „jednorazowym” wzmacniaczem, a staje się systemem, który sam pilnuje swojego zachowania.
W praktyce rozróżniam dwa pojęcia: wzmocnienie w otwartej pętli i wzmocnienie w zamkniętej pętli. Pierwsze opisuje, jak mocno reagowałby sam element aktywny bez zewnętrznej kontroli; drugie pokazuje, jak zachowuje się cały układ po dołożeniu toru powrotnego. Wzmacniacz operacyjny ma zwykle bardzo duże wzmocnienie w otwartej pętli, często rzędu 105 do 106, więc bez odpowiedniego obwodu zewnętrznego bardzo łatwo wpada w nasycenie.
To właśnie dlatego w elektronice nie pytam tylko „ile wzmacnia ten scalak?”, ale przede wszystkim „jak zachowa się po zamknięciu pętli?”. Od tej odpowiedzi zależy, czy dostaniemy układ spokojny i przewidywalny, czy obwód, który reaguje zbyt nerwowo. To prowadzi prosto do różnicy między pętlą ujemną a dodatnią.

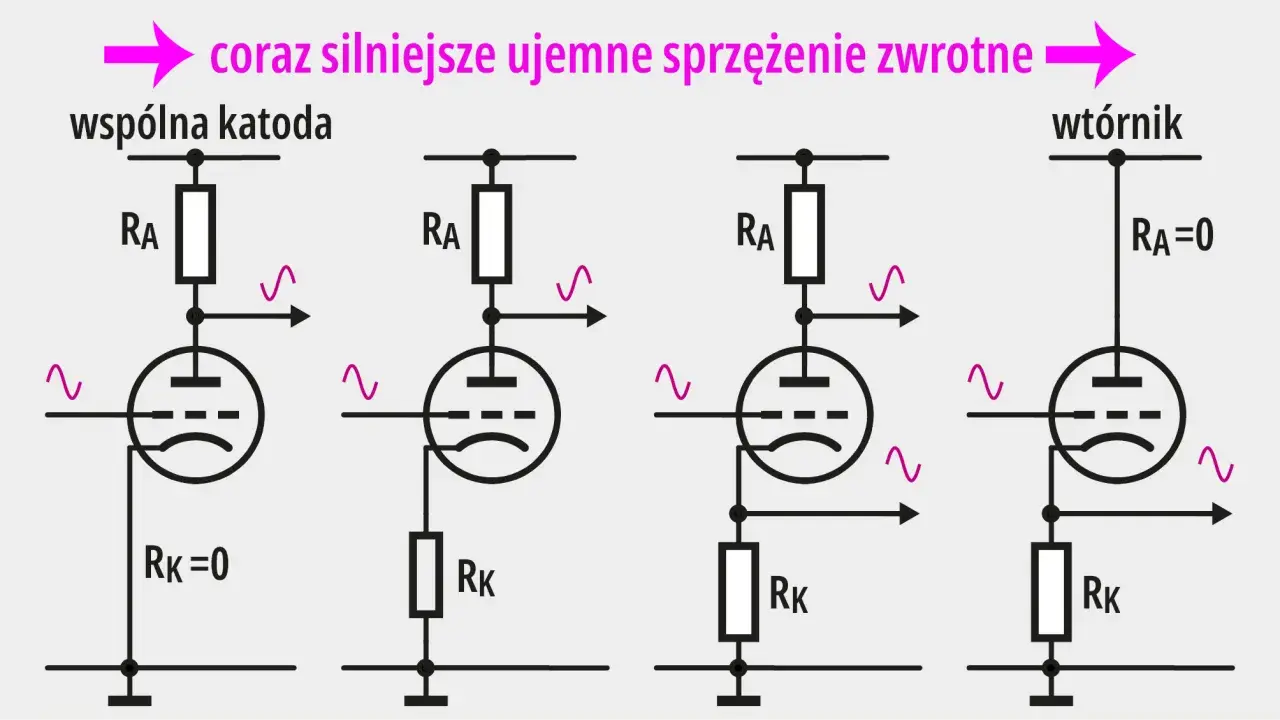

Ujemna i dodatnia pętla nie robią tego samego
| Rodzaj pętli | Co robi z sygnałem | Typowe zastosowanie | Najważniejsza cena |
|---|---|---|---|
| Ujemna | Działa przeciwnie do zmian na wyjściu, więc je tłumi | Wzmacniacze audio, op-ampy, stabilizatory, układy pomiarowe | Niższe wzmocnienie, ale lepsza liniowość i stabilność |
| Dodatnia | Wzmacnia zmianę, więc szybciej prowadzi do przełączenia lub drgań | Komparatory, przerzutniki, generatory, układy histerezy | Ryzyko oscylacji, nasycenia i większej wrażliwości na zakłócenia |
Ja traktuję ujemną pętlę jako narzędzie do uspokajania układu, a dodatnią jako sposób na wymuszenie zdecydowanej zmiany stanu. W pierwszym przypadku celem jest przewidywalny sygnał na wyjściu, w drugim szybkie przełączenie, histereza albo generowanie drgań. Właśnie dlatego to samo zjawisko może być sprzymierzeńcem albo problemem, zależnie od miejsca w schemacie.
W praktyce ujemna pętla poprawia liniowość, zmniejsza zniekształcenia i ogranicza wpływ tolerancji elementów, ale zabiera część surowego wzmocnienia. Dodatnia z kolei pomaga, gdy nie chcę „płynnego” zachowania, tylko wyraźny próg albo samowzbudzenie. Jeśli przez przypadek pojawi się w układzie tam, gdzie jej nie planowałem, objawy są zwykle natychmiastowe: oscylacje, dzwonienie, skaczący odczyt albo wejście wyjścia w skrajne stany.
Kiedy dodatnia pętla jest zaprojektowana świadomie, daje bardzo konkretne korzyści. To najlepszy moment, by zobaczyć, gdzie naprawdę się ją stosuje, zamiast zakładać, że zawsze jest błędem.
Gdzie dodatnia pętla ma sens
| Przykład | Po co się ją stosuje | Co daje w praktyce | Na co uważać |
|---|---|---|---|
| Komparator z histerezą | Żeby wyjście nie drżało przy progu przełączania | Stabilne rozpoznawanie stanów nawet przy szumie | Zbyt mała histereza nadal pozwoli na „kłapanie” wyjścia |
| Generator RC, LC lub kwarcowy | Żeby utrzymać drgania o określonej częstotliwości | Stały przebieg sinusoidalny lub prostokątny | Trzeba spełnić kryterium Barkhausena: odpowiednie wzmocnienie i przesunięcie fazy |
| Przerzutnik bistabilny | Żeby układ pamiętał stan | Dwa wyraźne, powtarzalne poziomy logiczne | Złe progi mogą dać niepewne przełączenia |
Kryterium Barkhausena warto rozumieć bez nadmiaru teorii: układ zaczyna utrzymywać oscylacje wtedy, gdy w pewnej częstotliwości wzmocnienie pętli ma odpowiednią wartość, a faza zamyka się do zera lub pełnego obrotu. W generatorze nie walczę więc z dodatnią pętlą, tylko wykorzystuję ją do podtrzymania sygnału. W komparatorze robię podobnie, ale celem jest jednoznaczne przełączenie, a nie drgania.
Najważniejsza lekcja jest prosta: dodatnia pętla nie jest z definicji wadą. Jest problemem wtedy, gdy pojawia się niechcący. Gdy jest zaplanowana, staje się jednym z najskuteczniejszych sposobów na uzyskanie histerezy, pamięci stanu albo pracy generatora.
Jak wygląda to w układach z wzmacniaczami operacyjnymi
Wzmacniacz operacyjny to klasyczny przykład, bo sam w sobie ma ogromne wzmocnienie, ale dopiero zewnętrzna sieć ustala, jak naprawdę ma się zachowywać cały układ. Dzięki temu dwa rezystory i czasem jeden kondensator potrafią zmienić go w precyzyjny wzmacniacz, bufor, filtr albo komparator. W praktyce to nie sam scalak decyduje o charakterze układu, tylko sposób poprowadzenia pętli.
| Konfiguracja | Rodzaj pętli | Typowe wzmocnienie lub efekt | Po co się ją stosuje |
|---|---|---|---|
| Odwracająca | Ujemna | Wzmocnienie około -Rf/Rin | Precyzyjne wzmacnianie, sumowanie sygnałów, prosty filtr |
| Nieodwracająca | Ujemna | Wzmocnienie około 1 + Rf/Rg | Duża impedancja wejściowa i stabilne wzmocnienie |
| Bufor napięciowy | Ujemna | Wzmocnienie równe 1 | Separacja obciążeń i dopasowanie impedancji |
| Komparator z histerezą | Dodatnia | Wyraźny próg przełączania | Odcinanie zakłóceń i stabilne przełączanie stanów |
Przy projektowaniu takiego układu patrzę nie tylko na wartość rezystorów, ale też na stabilność przy obciążeniu pojemnościowym, długość ścieżek i sposób prowadzenia masy. Nawet jeśli obliczenia zgadzają się idealnie, długi przewód albo niewielka pojemność pasożytnicza może dołożyć przesunięcie fazy i odebrać pętli zapas stabilności. W praktyce to właśnie dlatego układ, który działał na biurku, potrafi zachowywać się gorzej po wpięciu w realną płytkę lub obudowę.
Jest jeszcze jedna rzecz, którą często widzę w niedopracowanych projektach: mylenie wzmocnienia sygnału z bezpieczeństwem pracy układu. Jeśli w pętli brakuje zapasu fazy, nie uratuje nas nawet świetny schemat ideowy. I to prowadzi do najczęstszych błędów, które warto wyłapać zanim płytka trafi do testów.
Najczęstsze błędy i objawy źle dobranej pętli
- Ignorowanie pojemności pasożytniczych. Długi przewód, duże wejście pomiarowe albo pojemność sondy potrafią zmienić zachowanie układu bardziej, niż wydaje się na pierwszy rzut oka.
- Przesadne oczekiwanie od jednego wzmacniacza. Gdy próbuję wycisnąć za duże pasmo i za duże wzmocnienie naraz, układ często zaczyna się wzbudzać albo reaguje z opóźnieniem.
- Pobieranie sygnału z niewłaściwego punktu. Pętla ma korygować właściwą wielkość, a nie przypadkowy fragment napięcia lub prądu.
- Brak sprawdzenia obciążenia krańcowego. Układ może działać z jednym odbiornikiem, a na innym już dzwonić, przeregulowywać lub wchodzić w nasycenie.
- Nieplanowana dodatnia składowa sprzężenia. Zdarza się przez layout, przesłuch między ścieżkami albo złą topologię masy i wtedy układ zaczyna zachowywać się „sam z siebie”.
Objawy są zwykle czytelne: dzwonienie na zboczach, niestabilny odczyt z czujnika, buczenie w torze audio, zbyt wolne uspokojenie po skoku sygnału albo pełne wzbudzenie przy konkretnym kablu. W projektach analogowych za dobry punkt odniesienia uznaję zwykle zapas fazy na poziomie co najmniej 45 stopni, a około 60 stopni daje już spokojniejszą odpowiedź układu, choć ostateczny cel zależy od zastosowania. Jeśli nie sprawdzam tego wcześniej, później diagnozuję objawy zamiast przyczyn.
To właśnie dlatego testy nie powinny kończyć się na symulacji jednego punktu pracy. Następna sekcja pokazuje, co sprawdzam sam, zanim uznam układ za gotowy do pracy w realnym sprzęcie.
Co sprawdzam, zanim uznam układ za gotowy
- Czy wiem, skąd dokładnie wraca sygnał i czy jest to właściwa wielkość do korekcji.
- Czy układ pozostaje stabilny nie tylko przy DC, ale też przy skokach i wyższych częstotliwościach.
- Czy obciążenie pojemnościowe, kabel lub filtr nie odbierają zbyt dużo zapasu fazy.
- Czy wzmocnienie nie jest ustawione tak wysoko, że wzmacniacz zaczyna pracować na granicy nasycenia.
- Czy layout nie tworzy przypadkowej dodatniej pętli przez długie ścieżki, złą masę albo bliskie prowadzenie sygnałów.
- Czy układ zachowuje się podobnie po zmianie temperatury, zasilania i obciążenia.
Jeśli mam zapamiętać tylko jedną rzecz, to tę: w elektronice pętla zwrotna nie jest ozdobą schematu, tylko mechanizmem, który decyduje o stabilności, paśmie i jakości sygnału. Dobrze dobrana poprawia układ bardziej niż samo „mocniejsze” wzmocnienie; źle dobrana ujawnia się od razu przez szum, dzwonienie albo wzbudzanie.
