Elementy takie jak DIAC są małe, ale w układach fazowych potrafią decydować o całym zachowaniu regulatora. W serwisach i notatkach technicznych spotkasz zapis diak, choć chodzi o ten sam dwukierunkowy element progowy: przewodzi dopiero po przekroczeniu napięcia przełamania. Poniżej wyjaśniam, jak działa, gdzie ma sens w elektronice i na co patrzeć przy doborze, żeby nie pomylić go z Zenerem czy triakiem.
DIAC to prosty wyzwalacz, który otwiera się dopiero po osiągnięciu progu napięcia
- Przewodzi w obu kierunkach, ale dopiero po przekroczeniu napięcia przełamania.
- W popularnych wersjach próg mieści się zwykle w okolicach 30-32 V.
- Najczęściej służy do wyzwalania triaka w ściemniaczach i regulatorach mocy.
- Po zadziałaniu utrzymuje przewodzenie tylko do momentu spadku prądu poniżej prądu podtrzymania.
- Przy doborze liczą się przede wszystkim: napięcie przełamania, symetria, prąd impulsowy i obudowa.
Czym jest dioda DIAC i kiedy się ją stosuje
DIAC to dwukońcówkowy, dwukierunkowy element półprzewodnikowy z rodziny tyrystorów. Nie ma bramki, więc nie steruje się go sygnałem wyzwalającym tak jak triaka; zamiast tego czeka on biernie, aż napięcie między zaciskami osiągnie odpowiedni poziom. Wtedy przechodzi ze stanu blokowania w stan przewodzenia niemal gwałtownie, co czyni go bardzo wygodnym elementem progowym.
W praktyce traktuję go jak precyzyjny „przełącznik napięciowy” do układów AC. Największą zaletą nie jest sama prostota, tylko powtarzalność działania: jeśli układ ma uruchomić impuls w podobnym momencie każdego półokresu, DIAC robi to stabilniej niż wiele improwizowanych rozwiązań. Dlatego tak często trafia do prostych ściemniaczy, regulatorów obrotów i obwodów wyzwalania triaka.
To ważne rozróżnienie: DIAC nie służy do bezpośredniego zasilania obciążenia. On ma tylko uruchomić kolejny stopień układu w odpowiedniej chwili. I właśnie dlatego następny krok to zrozumienie, co dzieje się dokładnie w momencie przekroczenia progu.

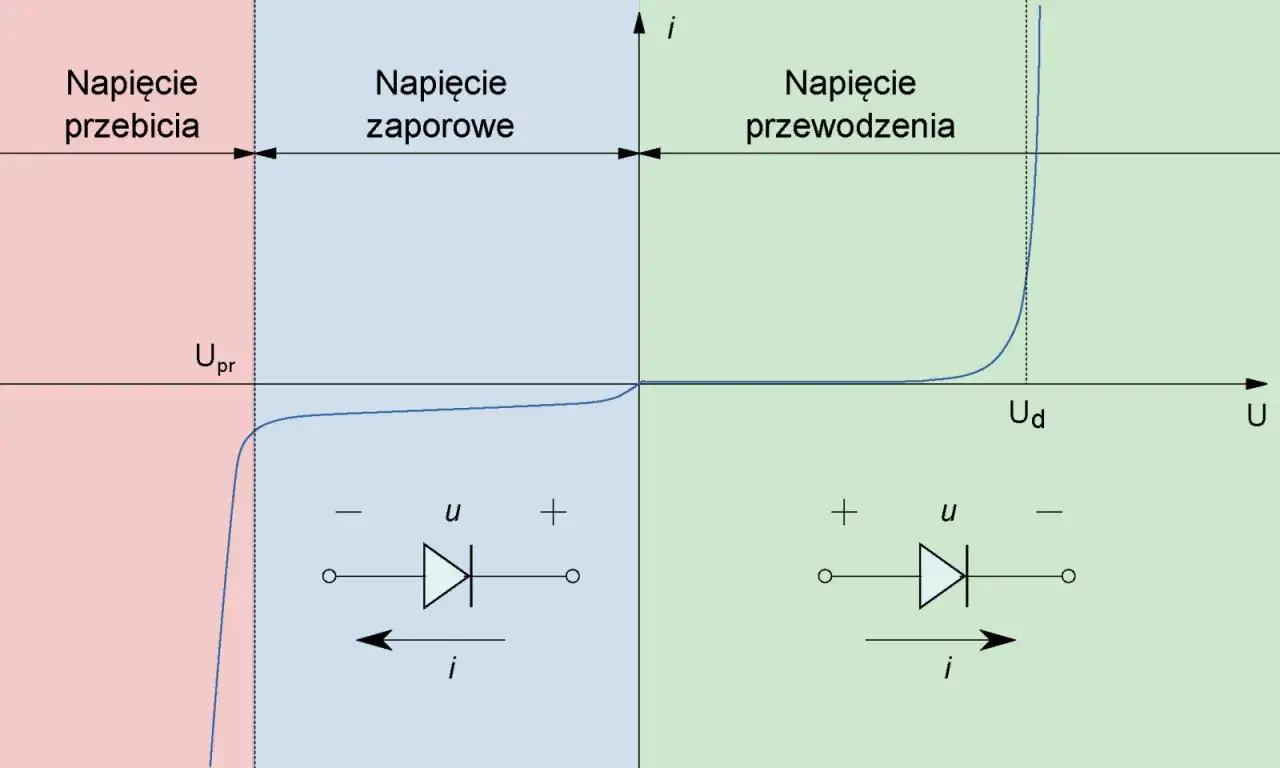

Jak przewodzi prąd po osiągnięciu napięcia przełamania
Gdy napięcie rośnie, DIAC pozostaje praktycznie nieprzewodzący aż do osiągnięcia wartości przełamania, czyli breakover voltage. W popularnych elementach z serii DB3 ten próg jest zwykle rzędu 32 V, a w innych wariantach może być wyższy lub niższy. To nie jest ozdobna liczba z katalogu, tylko parametr, od którego zależy cały moment zadziałania układu.
Po przekroczeniu progu dzieją się trzy rzeczy naraz:
- opór dynamiczny gwałtownie maleje,
- prąd rośnie skokowo,
- napięcie na elemencie spada do znacznie niższego poziomu przewodzenia.
Ten obszar bywa opisywany jako ujemna rezystancja dynamiczna. W praktyce oznacza to tyle, że im bardziej DIAC zaczyna przewodzić, tym mniej napięcia potrzebuje do dalszego otwarcia. Dzięki temu zyskujesz szybki, czysty impuls zamiast powolnego, niepewnego narastania przewodzenia.
DIAC przewodzi w obu kierunkach symetrycznie, więc w układzie AC działa podobnie w dodatniej i ujemnej połówce sinusoidy. Gdy prąd spadnie poniżej prądu podtrzymania, element wraca do stanu blokowania. To właśnie ten cykl sprawia, że dobrze nadaje się do powtarzalnych impulsów wyzwalających, a nie do ciągłego prowadzenia mocy.
Gdzie DIAC pracuje najlepiej w praktyce
Najbardziej klasyczne zastosowanie to wyzwalanie triaka w regulatorach fazowych. Kondensator ładuje się przez rezystor, napięcie narasta, po czym DIAC przebija i oddaje krótki impuls do bramki triaka. Dla użytkownika oznacza to regulację mocy, jasności albo obrotów bez skomplikowanej elektroniki sterującej.
W praktyce spotykam ten element głównie w takich układach:
| Zastosowanie | Po co DIAC jest tam potrzebny | Co daje w praktyce |
|---|---|---|
| Ściemniacze oświetlenia | Wyzwala triak w przewidywalnym momencie półokresu | Płynniejsza regulacja jasności i prostszy układ |
| Regulatory obrotów silników uniwersalnych | Tworzy powtarzalny impuls sterujący | Stabilniejsze sterowanie w prostych urządzeniach domowych |
| Proste układy impulsowe | Uruchamia impuls po osiągnięciu progu napięcia | Łatwe zbudowanie generatora opóźnienia lub wyzwalania |
| Układy zapłonowe i starterowe | Pomaga wygenerować krótki, zdecydowany impuls | Szybsze i bardziej powtarzalne uruchomienie obwodu |
To rozwiązanie jest lubiane, bo jest tanie, mało wrażliwe na drobne odchyłki konstrukcyjne i dobrze współpracuje z triakiem. Ma jednak granice: jeśli potrzebujesz bardzo dokładnej regulacji, miękkiego startu albo pełnej kontroli cyfrowej, sam DIAC nie wystarczy. Wtedy jest tylko jednym z prostszych elementów większego układu.
Jak dobrać element do układu i nie pomylić parametrów
Gdy dobieram DIAC do naprawy albo projektu, patrzę przede wszystkim na napięcie przełamania. Sam wygląd obudowy bywa mylący, bo kilka wersji może wyglądać podobnie, a pracować zupełnie inaczej. Jeśli wstawisz element o zbyt niskim progu, układ zacznie odpalać za wcześnie; jeśli próg będzie za wysoki, triak może nie dostać impulsu w ogóle.
| Parametr | Dlaczego ma znaczenie | Na co zwrócić uwagę |
|---|---|---|
| Napięcie przełamania VBO | Decyduje o momencie zadziałania elementu | W popularnych wersjach spotyka się okolice 30-32 V, ale trzeba sprawdzić konkretną serię |
| Symetria przełamania | Ważna przy pracy w AC i równym wyzwalaniu w obu połówkach | Im lepsza symetria, tym bardziej przewidywalne zachowanie regulatora |
| Prąd przewodzenia impulsowego | Musi wytrzymać krótkie, ale intensywne oddanie energii | Nie wybieraj części „na styk”, jeśli układ pracuje w wysokiej temperaturze |
| Prąd podtrzymania | Określa, kiedy element wróci do blokowania | Zbyt niski lub zbyt wysoki może zmienić charakter impulsu wyzwalającego |
| Obudowa i montaż | Wpływają na kompatybilność z płytką i odprowadzanie ciepła | W serwisie najlepiej dobrać zamiennik o tym samym lub bardzo zbliżonym pakiecie |
W praktyce zamiennik dobiera się nie „po samym symbolu”, tylko po całym zestawie parametrów. To szczególnie ważne w starszych ściemniaczach i regulatorach, gdzie pozornie drobna różnica napięcia przełamania potrafi zmienić zakres regulacji bardziej niż wymiana potencjometru. I właśnie tu łatwo o pomyłkę z innymi elementami półprzewodnikowymi, dlatego warto je od razu porównać.
DIAC, Zener, TRIAC i SIDAC nie są zamienne
Najczęstszy błąd, jaki widzę, to traktowanie DIAC-a jak „jakiejś diody do napięcia”. To zbyt duże uproszczenie. Zener stabilizuje lub odnosi napięcie w określonym kierunku, triak steruje mocą w obciążeniu, a DIAC ma głównie wyzwolić kolejne ogniwo układu po przekroczeniu progu. SIDAC jest z kolei podobny funkcjonalnie, ale zwykle pracuje przy wyższych napięciach przełamania i wyższych obciążeniach impulsowych.
| Element | Jak działa | Typowe zastosowanie | Czy można go wstawić zamiast DIAC |
|---|---|---|---|
| DIAC | Przewodzi po przekroczeniu progu w obu kierunkach | Wyzwalanie triaka, proste układy progowe | To punkt odniesienia |
| Zener | Pracuje głównie w przebiciu wstecznym | Odniesienie napięcia, ograniczanie, zabezpieczenie | Nie, bo charakterystyka jest inna |
| TRIAC | Załącza obciążenie AC po impulsie na bramce | Regulacja mocy sieciowej | Nie, bo pełni inną funkcję |
| SIDAC | Podobny do DIAC, ale zwykle o wyższych parametrach | Układy wyładowcze i impulsowe | Tylko po sprawdzeniu parametrów, nie „w ciemno” |
Jeśli ktoś próbuje zastąpić DIAC Zenerem, układ zwykle zachowuje się inaczej już przy pierwszym uruchomieniu. W elektronice takie „prawie takie samo” często oznacza po prostu „niedziałające”. Dlatego przy naprawie lepiej patrzeć na funkcję elementu w obwodzie niż na samą nazwę z nadruku.
Co sprawdzić, zanim wymienisz element w regulatorze
W naprawach prostych ściemniaczy i regulatorów nie zakładam od razu, że uszkodzony jest sam DIAC. Często winny okazuje się kondensator czasowy, rezystor ładujący albo triak, który po przegrzaniu zmienił swoje parametry. Dopiero gdy te elementy są w porządku, skupiam się na elemencie progowym.
Przy diagnostyce warto pamiętać o kilku rzeczach:
- multimetr w trybie testu diody zwykle niczego nie pokaże, bo napięcie testowe jest zbyt małe,
- prawidłowy test wymaga źródła o napięciu większym niż próg przełamania i ograniczenia prądu,
- podłączanie elementu bezpośrednio do sieci jest złym pomysłem, jeśli nie masz kontrolowanego stanowiska serwisowego,
- w wielu układach wymiana samego DIAC-a bez sprawdzenia triaka daje tylko chwilowy efekt.
Jeśli mam zamknąć temat w jednym zdaniu, powiedziałbym tak: DIAC nie ma sterować mocą ani stabilizować napięcia, tylko uruchomić układ dokładnie wtedy, kiedy napięcie osiągnie właściwy poziom. Gdy rozumiesz ten mechanizm, łatwiej dobrać zamiennik, szybciej znaleźć przyczynę awarii i uniknąć klasycznych pomyłek z Zenerem albo triakiem. W elektronice to niewielki element, ale bardzo konkretna decyzja projektowa.
