Skok napięcia potrafi uszkodzić zasilacz, router, telewizor albo sterownik smart home w kilka mikrosekund, a czasem zostawia po sobie tylko ciche, trudne do zauważenia problemy. W tym artykule pokazuję, skąd biorą się takie impulsy, jak rozpoznaję ich skutki i jak buduję sensowną ochronę sprzętu bez kupowania przypadkowych gadżetów. To ważne nie tylko w czasie burzy, ale też przy zwykłej pracy instalacji, przełączaniu dużych odbiorników i awariach sieci.
Najważniejsze rzeczy, które warto wiedzieć o skokach napięcia
- Najczęściej nie chodzi wyłącznie o burzę, ale też o zdarzenia wewnątrz instalacji i sieci energetycznej.
- Najbardziej narażone są zasilacze, routery, telewizory, komputery, konsole i elementy automatyki domowej.
- Listwa przy biurku pomaga lokalnie, ale nie zastąpi ochrony w rozdzielni.
- Najlepiej działa ochrona warstwowa: pierwszy stopień przy wejściu, drugi w rozdzielni, trzeci blisko urządzeń.
- Przy wyborze patrzę przede wszystkim na Uc, Up, In, Imax i na to, czy zabezpieczenie ma wskaźnik zużycia.
Czym jest skok napięcia i dlaczego szkodzi elektronice
Mówiąc prosto, chodzi o krótkotrwały wzrost napięcia ponad poziom roboczy. W sieci 230 V taki impuls trwa zwykle od mikrosekund do milisekund, ale jego energia potrafi wystarczyć, by przebić izolację, przeciążyć zasilacz impulsowy albo uszkodzić delikatne układy komunikacyjne. W praktyce problemem bywa zarówno nagły wzrost między przewodami zasilającymi, jak i wzrost względem ziemi.
To właśnie dlatego nowoczesna elektronika cierpi bardziej niż stare, proste urządzenia. Komputer, telewizor czy router ma dziś w środku kilka kolejnych poziomów zasilania, układy zarządzania energią, porty HDMI, Ethernet i często moduły bezprzewodowe. Wystarczy, że impuls trafi w jeden z tych punktów, a urządzenie może działać niestabilnie albo umrzeć bez spektakularnego śladu. W ochronnikach często pracuje warystor, czyli element, którego opór gwałtownie spada przy wzroście napięcia, dzięki czemu odprowadza nadmiar energii.
Najważniejsze jest jednak to, że sam skok nie musi być ogromny, żeby narobić szkód. Dla elektroniki liczy się nie tylko wysokość impulsu, ale też jego stromość, czas narastania i miejsce, w którym wchodzi do instalacji. To prowadzi wprost do pytania, skąd takie zdarzenia biorą się najczęściej.
Skąd biorą się skoki napięcia w domu i w firmie
Największy błąd polega na myśleniu, że problem pojawia się wyłącznie podczas burzy. W praktyce impuls może powstać także wtedy, gdy ktoś uruchomi dużą sprężarkę, pompę, klimatyzację albo silnik w warsztacie. Takie przełączenia generują krótkie zakłócenia, które rozchodzą się po instalacji i potrafią uderzyć w wrażliwą elektronikę.
- Wyładowania atmosferyczne - bezpośrednie albo pośrednie, gdy piorun uderza w pobliżu i indukuje impuls w przewodach.
- Załączanie dużych odbiorników - silniki, lodówki, klimatyzatory, pompy, narzędzia warsztatowe.
- Powrót zasilania po awarii - po przerwie w dostawie prądu sieć potrafi podać niestabilny przebieg przez krótki czas.
- Luźny lub uszkodzony przewód neutralny - to jeden z groźniejszych scenariuszy, bo może podnosić napięcie w części obwodów.
- Instalacje z fotowoltaiką i falownikami - dodatkowe źródła energii i przełączeń wymagają sensownego zaprojektowania ochrony.
- Długie trasy kablowe - im dłuższy przewód, tym łatwiej o zbieranie zakłóceń i przenoszenie ich dalej.
W praktyce najgroźniejsze zdarzenia nie zawsze są widowiskowe. Często to zwykły, krótki impuls, po którym router zaczyna się resetować, telewizor traci port HDMI, a komputer działa poprawnie tylko przez kilka dni. Z takiej perspektywy dużo łatwiej zrozumieć, dlaczego samo podłączenie sprzętu do gniazdka nie daje żadnej gwarancji.
Jakie szkody zostawia po sobie taki impuls
Najłatwiej zauważyć awarię całkowitą: sprzęt nie włącza się, nie świeci dioda, zasilacz nie podaje napięcia. To jednak tylko część obrazu. Z mojego doświadczenia bardziej podstępne są uszkodzenia częściowe, bo urządzenie jeszcze działa, ale traci stabilność, gubi Wi-Fi, nie negocjuje połączenia Ethernet albo zaczyna losowo się restartować.
Najbardziej narażone są zasilacze impulsowe, routery, telewizory, konsole, dekodery, kamery IP i sterowniki automatyki domowej. Wrażliwe bywają też porty komunikacyjne: HDMI, USB, LAN, a nawet wejścia antenowe i koncentryczne. Jeśli impuls wejdzie właśnie tam, ochrona na samym zasilaniu sieciowym może niewiele pomóc.
| Objaw | Co zwykle oznacza | Co robię w praktyce |
|---|---|---|
| Sprzęt całkiem nie reaguje | Uszkodzony zasilacz, bezpiecznik wejściowy albo sekcja zasilania | Odłączam urządzenie i sprawdzam, czy nie ma śladów przegrzania |
| Urządzenie działa, ale resetuje się | Uszkodzenie części układów zasilania lub komunikacji | Zakładam problem po przepięciu i nie ignoruję go po „chwilowej poprawie” |
| Nie działa jeden port HDMI, LAN albo USB | Lokalne uszkodzenie interfejsu | Traktuję to jako sygnał, że impuls wszedł także linią danych |
| Zgasła kontrolka na listwie lub ochronniku | Element ochronny mógł się zużyć | Sprawdzam instrukcję i zwykle planuję wymianę modułu lub całego urządzenia |
Ważne jest jeszcze jedno: awaria nie zawsze wychodzi od razu. Czasem sprzęt przeżywa pierwszy impuls, ale jego żywotność skraca się po cichu. Dlatego patrzę nie tylko na spektakularne uszkodzenia, lecz także na nagłe spadki stabilności po burzy lub po większym przełączeniu w instalacji.

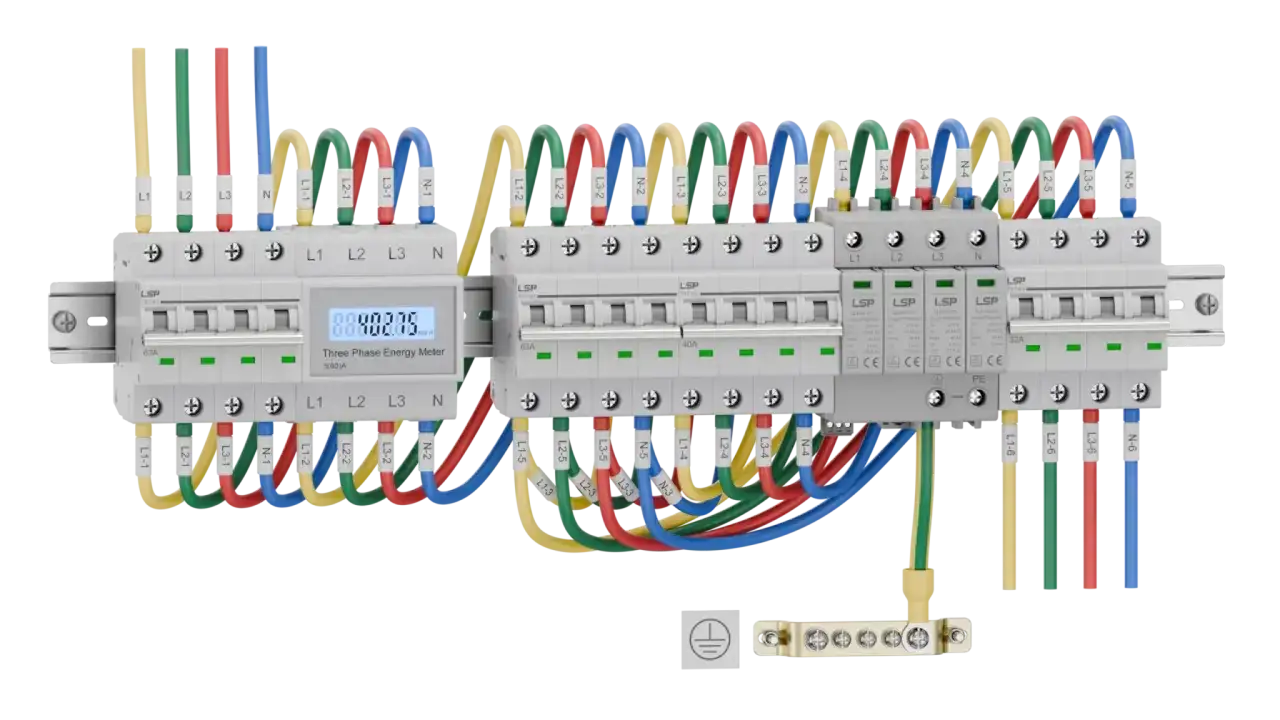

Jak działa ochrona warstwowa i gdzie kończy się rola listwy
W praktyce myślę o ochronie warstwowo. Pierwsza bariera zatrzymuje największą energię przy wejściu do budynku, druga ogranicza resztę w rozdzielni, a trzecia dopina temat jak najbliżej wrażliwej elektroniki. To podejście ma sens, bo jeden element rzadko rozwiązuje cały problem.
| Typ | Gdzie go montuję | Przed czym chroni | Co warto wiedzieć |
|---|---|---|---|
| Typ 1 | Przy wejściu do instalacji, zwykle w rozdzielni głównej | Największe udary, także związane z wyładowaniami i instalacją odgromową | To pierwszy poziom dla budynków z większym ryzykiem i dłuższymi zasilaniami |
| Typ 2 | W rozdzielni lub podrozdzielni | Impulsy pochodzące z sieci i z przełączania odbiorników | Najczęstszy wybór do domów i biur |
| Typ 3 | Blisko urządzenia, na końcu toru zasilania | Ochrona końcowa dla czułej elektroniki | Nie zastępuje pierwszego ani drugiego stopnia |
Jeśli patrzę na kartę katalogową, interesują mnie przede wszystkim trzy oznaczenia. Uc to maksymalne napięcie pracy, Up to poziom ochrony, czyli ile napięcia „przepuszcza” ochronnik do sprzętu, a In i Imax mówią o tym, jakie impulsy urządzenie potrafi przyjąć odpowiednio wielokrotnie i jednorazowo. Przykładowo, w ochronnikach instalacyjnych spotyka się wartości Up rzędu 1,5 kV oraz deklaracje In i Imax liczone w kilkudziesięciu kiloamperach. Liczby same w sobie nie wystarczą, ale brak tych parametrów to dla mnie sygnał ostrzegawczy.
Warto też pamiętać o kablach danych. Ethernet, antena, telefon czy koncentryk potrafią wprowadzić impuls inną drogą niż zasilanie 230 V, więc sama listwa przy biurku nie zamyka tematu. Z tego powodu w naprawdę sensownej instalacji ochronę dobiera się do całej ścieżki, a nie tylko do jednego gniazdka.
To właśnie dlatego nie lubię myślenia w stylu „kupię mocniejszą listwę i sprawa załatwiona”. Zwykle nie jest załatwiona, tylko odroczona.
Jak dobrać ochronę bez przepłacania
Gdybym miał zacząć od zera, najpierw sprawdziłbym charakter budynku i sposób zasilania. Inaczej projektuje się ochronę w mieszkaniu w bloku, inaczej w domu jednorodzinnym z napowietrznym przyłączem, a jeszcze inaczej w domu z fotowoltaiką, pompą ciepła i rozbudowaną siecią Ethernet.
| Co sprawdzam | Jak to czytam | Co z tego wynika |
|---|---|---|
| Uc | Musi pasować do systemu, w którym pracuje ochronnik | Zły dobór osłabia skuteczność albo skraca żywotność |
| Up | Im niższy, tym lepiej dla elektroniki | Sprzęt dostaje mniejsze napięcie resztkowe |
| In i Imax | Pokazują odporność na impulsy w kA | W trudniejszym środowisku potrzebuję wyższych wartości |

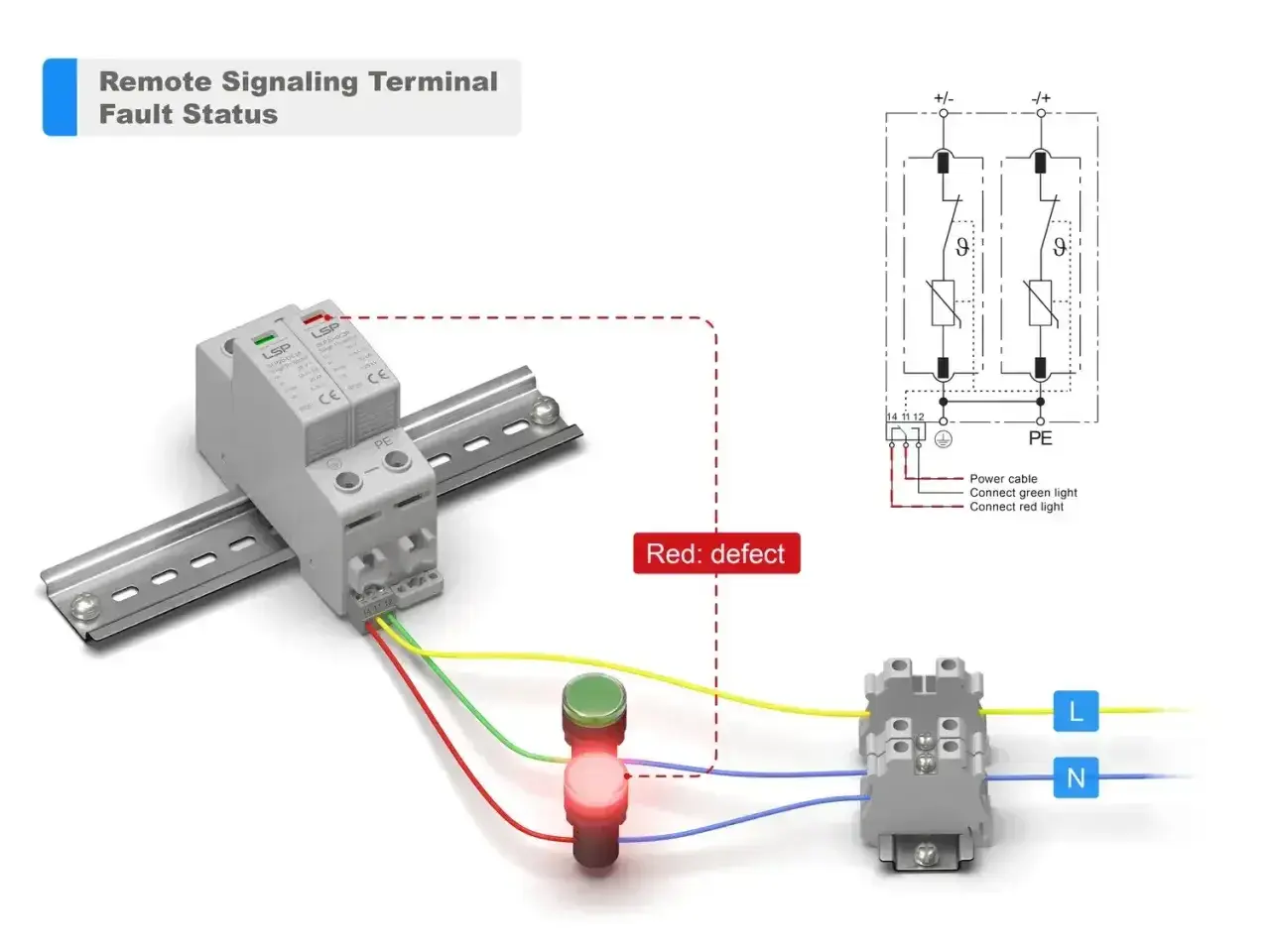

| Wskaźnik stanu | Informuje, czy element ochronny nadal działa | Po dużym udarze mogę szybko ocenić, czy trzeba wymienić moduł |
| Ochrona linii danych | Dotyczy Ethernetu, anteny, telefonu i torów sterowania | Bez niej nadal zostaje jedna z najczęstszych dróg wejścia impulsu |
W domu jednorodzinnym z przyłączem napowietrznym zwykle myślę szerzej niż o samej listwie pod biurkiem. Tam sens ma ochrona w rozdzielni, a przy cennych urządzeniach także dodatkowy stopień końcowy. W mieszkaniu w bloku częściej wystarcza dobra listwa, ale tylko wtedy, gdy nie udaje jedynej warstwy zabezpieczenia w całym systemie.
Jeżeli ktoś pyta mnie o wybór „mocniejszej” listwy, odpowiadam dość prosto: patrz nie tylko na cenę, ale też na parametry, wskaźnik ochrony i jakość wykonania. Na rynku najtańsze modele potrafią kosztować kilkanaście złotych, ale sensowne rozwiązania do domowej elektroniki zwykle są wyraźnie droższe, a ochrona rozdzielcza to już wydatek rzędu kilkuset złotych plus montaż. To nie jest miejsce, w którym oszczędzałbym za wszelką cenę.
Najczęstsze błędy, które dają tylko złudzenie bezpieczeństwa
Widzę kilka powtarzalnych pomyłek. Pierwsza to kupno przypadkowej listwy tylko dlatego, że ma dopisek „antyprzepięciowa”. Druga - wiara, że UPS zastąpi wszystko. UPS pomaga, ale najczęściej jest drugim poziomem ochrony, a nie kompletną tarczą na każdy rodzaj impulsu. Trzecia - pominięcie kabli danych, które bardzo często są słabszym punktem niż samo zasilanie.
- Stosowanie samej listwy bez ochrony w rozdzielni przy bardziej wymagającej instalacji.
- Łączenie kilku tanich listew jedna za drugą zamiast zaplanowania jednej spójnej ochrony.
- Ignorowanie wskaźnika stanu ochronnika po burzy lub po większym zdarzeniu w sieci.
- Montowanie ochronnika zbyt daleko od miejsca wejścia przewodów, co zwiększa wpływ indukcyjności, czyli oporu przewodu wobec szybkich zmian prądu.
- Zapominanie o portach Ethernet, antenowych i innych liniach sygnałowych.
- Zakładanie, że skoro sprzęt jeszcze działa, to na pewno nic mu się nie stało.
Jest jeszcze jeden błąd, który często kosztuje najwięcej: zbyt małe zaufanie do uziemienia i połączeń wyrównawczych. Nawet dobry ochronnik działa przeciętnie, jeśli instalacja jest źle wykonana albo nie ma gdzie odprowadzić energii. Dlatego sens ochrony zaczyna się nie przy gniazdku, tylko dużo wcześniej.
Jak zamknąć ochronę w jedną spójną strategię
Jeśli miałbym ułożyć praktyczny plan, zacząłbym od instalacji, a dopiero potem dobrał sprzęt końcowy. Najpierw sprawdzam, czy rozdzielnia ma sensowną ochronę, czy przewidziano ochronę linii danych i czy uziemienie jest zrobione poprawnie. Dopiero później dokładam listwę, UPS albo dodatkowy ochronnik przy konkretnym urządzeniu.
- Chronię cały tor, a nie tylko jedno gniazdko.
- Do ważnych urządzeń dokładam ochronę końcową.
- Po zdarzeniu kontroluję wskaźniki i zachowanie sprzętu.
- Przy instalacjach z fotowoltaiką, monitoringiem lub rozbudowaną siecią proszę o ocenę elektryka.
Jeśli mam wskazać jedną rzecz, która robi największą różnicę, to nie jest nią najdroższy gadżet, tylko spójny układ ochrony i poprawne uziemienie. Wtedy elektronika ma realną szansę przetrwać nie tylko jedną burzę, ale też codzienne zakłócenia, które po cichu niszczą sprzęt równie skutecznie.
