Komparator napięcia to jeden z tych prostych bloków analogowych, które robią w projekcie zaskakująco dużo pracy. Porównuje dwa sygnały i wydaje decyzję dwustanową, dlatego trafia do czujników, monitorów baterii, prostych progów alarmowych i przetworników A/C. W tym tekście pokazuję, jak działa, kiedy potrzebuje histerezy, jak dobrać wyjście i na co uważać, żeby układ nie reagował nerwowo na szum albo nie współpracował z logiką tak, jak trzeba.
Najważniejsze fakty, które warto zapamiętać
- Dobry komparator z odpowiednią histerezą ogranicza fałszywe przełączenia przy szumie i wolno zmieniającym się sygnale.
- Najczęstszy błąd to użycie wzmacniacza operacyjnego tam, gdzie potrzebny jest szybki i jednoznaczny próg.
- Wyjście open-drain lub open-collector ułatwia dopasowanie poziomów logicznych, ale wymaga rezystora podciągającego.
- Przy doborze patrzę przede wszystkim na zakres napięć wejściowych, opóźnienie propagacji, pobór prądu i typ wyjścia.
- Przy pomiarze prądu najczęściej porównuje się spadek napięcia na rezystorze pomiarowym, a nie sam prąd bezpośrednio.
Jak działa układ porównujący napięcia
W praktyce taki układ ma dwa wejścia: nieodwracające i odwracające. Jeśli na wejściu „plus” pojawi się wyższe napięcie niż na „minusie”, wyjście przełącza się w stan wysoki; gdy relacja się odwróci, spada w stan niski. To nie jest liniowe wzmacnianie sygnału, tylko szybka decyzja o tym, która strona progu ma przewagę.
Gdy porównuje się prądy, zwykle robi się to pośrednio. Najczęściej prąd zamienia się na spadek napięcia na rezystorze bocznikowym, bo większość układów analogowych właśnie na napięcie reaguje najczytelniej. W bardziej rozbudowanych aplikacjach spotyka się też specjalizowane tory pomiarowe z wbudowanym odniesieniem.To ważne rozróżnienie: dobrze zaprojektowany układ porównujący nie ma „ładnie wzmacniać” różnicy, tylko przejść zdecydowanie między stanami. Im szybciej zrozumiesz tę różnicę, tym łatwiej będzie dobrać element do konkretnego zadania.
Kiedy wiadomo już, jak podejmowana jest decyzja, naturalnie pojawia się pytanie: gdzie ten blok naprawdę daje przewagę.
Gdzie taki układ naprawdę się przydaje
Najczęściej spotykam go tam, gdzie trzeba pilnować progu, a nie mierzyć pełnej wartości sygnału. W elektronice użytkowej i przemysłowej liczy się to, czy napięcie albo prąd przekroczył granicę, a nie o ile dokładnie ją przekroczył.
| Zastosowanie | Co wykrywa | Dlaczego ma znaczenie |
|---|---|---|
| Monitor napięcia zasilania | Spadek poniżej lub wzrost powyżej progu | Chroni układ przed zbyt niskim lub zbyt wysokim zasilaniem |
| Wykrywanie przejścia przez zero | Moment zmiany polaryzacji sygnału AC | Pomaga w synchronizacji i sterowaniu fazowym |
| Detekcja okna | Czy sygnał mieści się między dwoma progami | Daje kontrolę nad zakresem pracy czujnika lub zasilania |
| Ograniczenie prądu | Przekroczenie spadku napięcia na rezystorze pomiarowym | Umożliwia szybkie odcięcie obciążenia przy przeciążeniu |
| Wejście przetwornika A/C | Przekroczenie referencji lub punktu odniesienia | Ułatwia zamianę sygnału analogowego na decyzję binarną |
Takie zastosowania łączy jedna rzecz: szybkie i powtarzalne rozpoznanie przekroczenia progu. Gdy sygnał jest wolny albo zaszumiony, samo ustawienie granicy już nie wystarcza, więc dochodzi kolejny element układanki.
Właśnie wtedy wchodzi temat, który w praktyce ratuje najwięcej prototypów: histereza.
Dlaczego histereza często ratuje cały projekt
Najwięcej problemów widziałem tam, gdzie próg był ustawiony poprawnie, ale sygnał w jego okolicy „drżał”. Wtedy wyjście zaczyna szybko skakać między stanami, bo każdy drobny szum albo zakłócenie traktowany jest jak osobne przekroczenie progu.

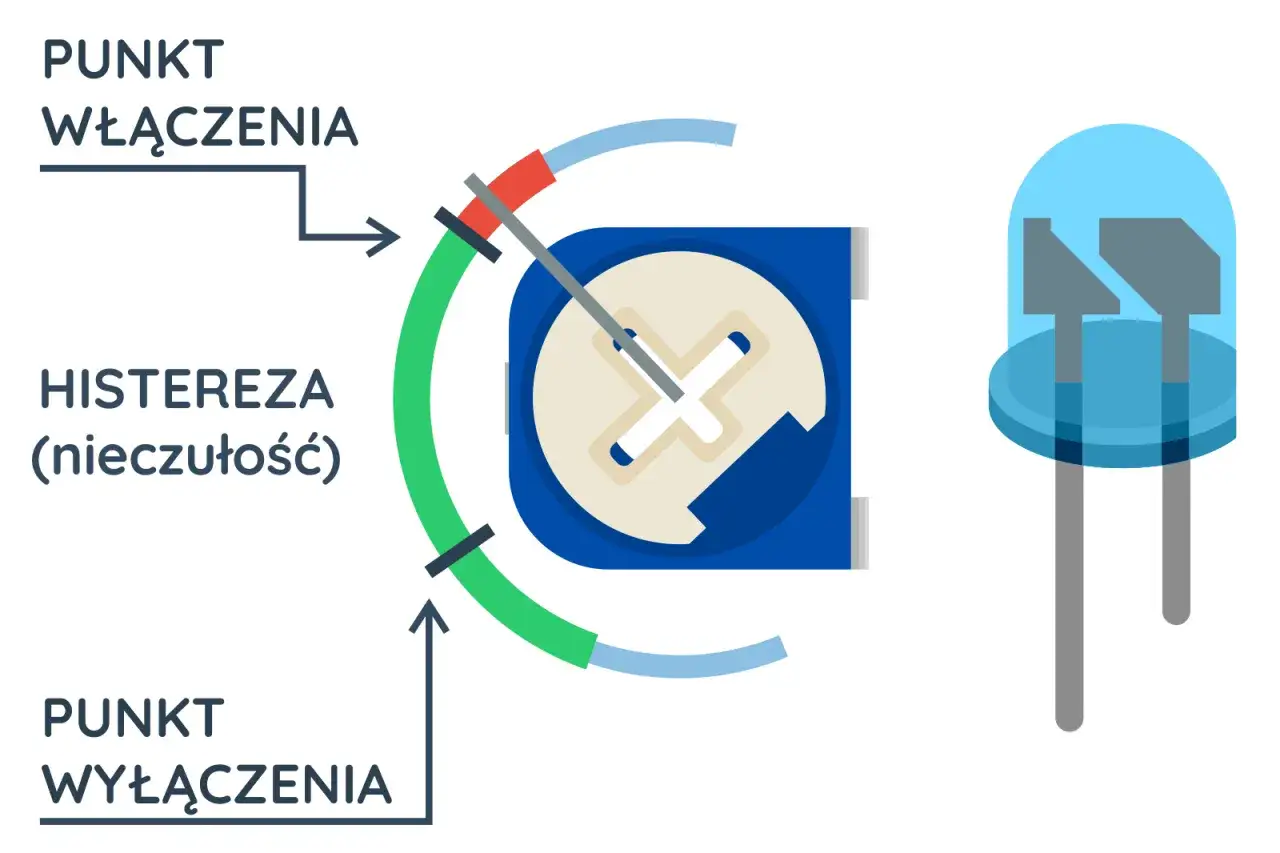

Histereza rozwiązuje właśnie ten problem. Układ dostaje dwa progi: wyższy dla narastania i niższy dla opadania. Dzięki temu po przełączeniu musi wrócić wyraźnie dalej, zanim zmieni stan ponownie. To prosta forma dodatniego sprzężenia zwrotnego, ale w praktyce robi ogromną różnicę.
- przy długich przewodach i czujnikach o małej dynamice,
- przy wolnych zboczach sygnału,
- przy stykach mechanicznych i zakłóceniach zasilania,
- gdy układ ma pracować stabilnie w szerokim zakresie temperatur.
Kiedy próg jest już stabilny, trzeba jeszcze zdecydować, jak wyjście ma współpracować z resztą układu.
Rodzaj wyjścia decyduje o współpracy z logiką
Rodzaj wyjścia ma większe znaczenie, niż wielu osobom się wydaje. Dwa układy mogą zachowywać się podobnie na oscyloskopie, ale zupełnie inaczej dogadywać się z mikrokontrolerem, rezystorem podciągającym i innymi odbiornikami sygnału.
| Typ wyjścia | Zalety | Ograniczenia | Kiedy wybieram |
|---|---|---|---|
| Open-drain / open-collector | Łatwe dopasowanie poziomów logicznych, możliwość łączenia kilku wyjść na jednej linii, prosta współpraca z różnymi napięciami | Wymaga rezystora podciągającego, wolniejsze zbocze narastające, zależne od pojemności linii | W alarmach, prostych interfejsach i układach z wieloma źródłami sygnału |
| Push-pull | Nie wymaga podciągania, daje szybkie i czyste przełączanie, lepiej napędza wejścia logiczne | Mniej elastyczne przy mieszaniu poziomów napięć, brak prostego wired-OR | Gdy liczy się szybkość i bezpośrednia współpraca z cyfrową logiką |
Przy open-drain lub open-collector trzeba pamiętać o rezystorze podciągającym. Zbyt duża rezystancja spowalnia zbocze narastające, a zbyt mała zwiększa pobór prądu. Jako punkt startowy w prostych projektach często sprawdza się 4,7 kΩ–10 kΩ, ale finalny dobór zawsze zależy od napięcia, szybkości i obciążenia.
Open-drain daje też prostą możliwość zrobienia wired-OR, czyli połączenia kilku wyjść na jednej linii bez konfliktu stanów. Push-pull wygrywa tam, gdzie liczy się szybkie, czyste przełączanie bez dodatkowego rezystora. Od tego miejsca naturalnie przechodzi się do pytania, jak taki układ dobrać, żeby nie kupić czegoś „prawie odpowiedniego”.
Jak wybrać właściwy układ do projektu
Z praktyki wybór zaczynam od czterech pytań: jakie jest zasilanie, jaki próg mam ustawić, jak szybko sygnał się zmienia i czy projekt ma oszczędzać energię. Dopiero później patrzę na obudowę, cenę i dostępność.
| Parametr | Na co wpływa | Kiedy jest krytyczny |
|---|---|---|
| Zakres napięcia zasilania | Czy układ w ogóle da się uruchomić w danym systemie | W elektronice bateryjnej i niskonapięciowej |
| Zakres napięć wejściowych | Czy progi mieszczą się w bezpiecznym obszarze pracy | Gdy sygnał zbliża się do szyn zasilania |
| Offset wejściowy | Jak bardzo próg przełączania może się przesunąć | Przy małych różnicach napięć |
| Opóźnienie propagacji | Jak szybko wyjście reaguje na zmianę stanu | Przy szybkich impulsach i synchronizacji |
| Pobór prądu | Jak długo układ może pracować na baterii | W czujnikach, licznikach i urządzeniach przenośnych |
| Histereza i źródło odniesienia | Jak prosto ustawisz próg i odporność na zakłócenia | W prostych progach alarmowych |
Jeśli mam sygnał z czujnika i zależy mi na stabilnym progu, patrzę najpierw na offset i zakres wejściowy. Jeśli projekt ma reagować szybko, ważniejsze stają się opóźnienie i typ wyjścia. A gdy układ ma pracować miesiącami z małej baterii, pobór prądu zaczyna wygrywać z prawie wszystkim innym.
Zakres napięć wejściowych, czyli obszar, w którym oba wejścia pracują poprawnie, bywa niedoceniany. To właśnie on decyduje, czy układ będzie działał pewnie przy sygnałach blisko masy albo blisko szyny zasilania. W wielu projektach pomocne bywa też wbudowane źródło odniesienia. Dzięki niemu nie trzeba składać progu z kilku zewnętrznych elementów, choć ceną za prostotę bywa mniejsza elastyczność ustawień.
Po takim doborze zostaje jeszcze jedna pułapka, która regularnie psuje prototypy: pomylenie tego układu ze wzmacniaczem operacyjnym.
Dlaczego wzmacniacz operacyjny nie jest tym samym
To pomyłka bardzo częsta, bo oba elementy mają podobny symbol i oba pracują na wejściach różnicowych. W praktyce ich rola jest jednak inna. Wzmacniacz operacyjny ma pracować liniowo, z ujemnym sprzężeniem zwrotnym, a układ porównujący ma szybko i pewnie przejść do jednego z dwóch stanów.| Cecha | Wzmacniacz operacyjny | Układ porównujący |
|---|---|---|
| Tryb pracy | Liniowy | Przełączający |
| Wyjście po przeciążeniu | Może długo wychodzić z nasycenia | Ma przełączać się możliwie szybko |
| Histereza | Zwykle brak | Często wbudowana lub łatwa do dodania |
| Typowy cel | Wzmacnianie sygnału analogowego | Decyzja „powyżej / poniżej progu” |
Da się zbudować prosty próg na wzmacniaczu operacyjnym, ale to rozsądne głównie w mniej wymagających układach. Jeśli sygnał zmienia się wolno, a na wejściu jest szum, taki zamiennik potrafi reagować ospale albo zachowywać się nieprzewidywalnie. Dedykowany układ ma tu przewagę, bo jest zaprojektowany właśnie do gwałtownego przełączania i pracy z dużą różnicą napięć między wejściami.
W projektach, które muszą być odporne na zakłócenia i jednocześnie szybkie, zwykle nie szukam obejścia na siłę. Lepiej od razu wziąć element do tego przeznaczony niż później walczyć z odzyskiwaniem z nasycenia, zakresem wejściowym i niepotrzebnym pływaniem progu.
Na końcu i tak wracam do krótkiej listy kontrolnej, bo ona najczęściej oszczędza więcej czasu niż kolejne poprawki w schemacie.
Co sprawdzam przed uruchomieniem prototypu
- Czy napięcie odniesienia jest stabilne i na pewno odpowiada progowi, który chcę wykrywać.
- Czy zakres wejściowy obejmuje cały realny sygnał, łącznie z odchyłkami i skokami przy starcie.
- Czy wyjście ma właściwy typ dla logiki, z którą współpracuje cały układ.
- Czy rezystor podciągający ma sensowną wartość i nie spowalnia zbocza bardziej, niż mogę zaakceptować.
- Czy histereza jest wystarczająca dla poziomu szumu, długości przewodów i tempa zmian sygnału.
- Czy pobór prądu pasuje do zasilania bateryjnego albo budżetu energetycznego całego urządzenia.
