Ten element nadal jest jednym z najprostszych sposobów sterowania prądem w elektronice, zwłaszcza tam, gdzie liczy się przewidywalne zachowanie, niewielki koszt i szybkie uruchomienie układu. W tekście wyjaśniam, jak jest zbudowany, jak pracuje w odcięciu, obszarze aktywnym i nasyceniu, kiedy sprawdza się lepiej niż MOSFET oraz jakie błędy najczęściej psują projekt. Dorzucam też liczby, które pomagają czytać noty katalogowe bez zgadywania.
Najważniejsze informacje w skrócie
- To trzywyprowadzeniowy element półprzewodnikowy, w którym mały prąd sterujący kontroluje większy prąd obciążenia.
- W krzemowych układach złącze baza-emiter zwykle zaczyna przewodzić przy około 0,6-0,7 V.
- Ma trzy podstawowe stany pracy: odcięcie, obszar aktywny i nasycenie.
- W prostym przełączaniu ważniejszy od katalogowego wzmocnienia bywa zapas prądu bazy.
- Wariant NPN częściej upraszcza sterowanie z logiki cyfrowej, a PNP bywa wygodny po stronie dodatniej zasilania.
- Przy doborze warto sprawdzić nie tylko napięcie i prąd, ale też stratę mocy, obudowę i kolejność wyprowadzeń.
Tranzystor bipolarny w praktyce
W praktyce patrzę na ten typ tranzystora jak na sterowany prądowo zawór dla elektronów. Niewielki prąd podany na bazę decyduje o tym, ile prądu popłynie między kolektorem a emiterem, dlatego ten element świetnie nadaje się zarówno do wzmacniania sygnałów, jak i do prostego włączania obciążeń. Jego nazwa wynika z tego, że w przewodzeniu biorą udział dwa rodzaje nośników ładunku, a nie tylko jeden.
Ta konstrukcja ma jedną ważną konsekwencję: układ trzeba polaryzować świadomie. Jeśli punkt pracy jest ustawiony źle, tranzystor zaczyna działać niestabilnie, przesterowuje się albo wchodzi w nasycenie wtedy, gdy nie powinien. Dlatego w elektronice nie traktuję go jak „magicznego” włącznika, tylko jak precyzyjny, ale wymagający element, który najlepiej pracuje wtedy, gdy projekt uwzględnia jego naturę.

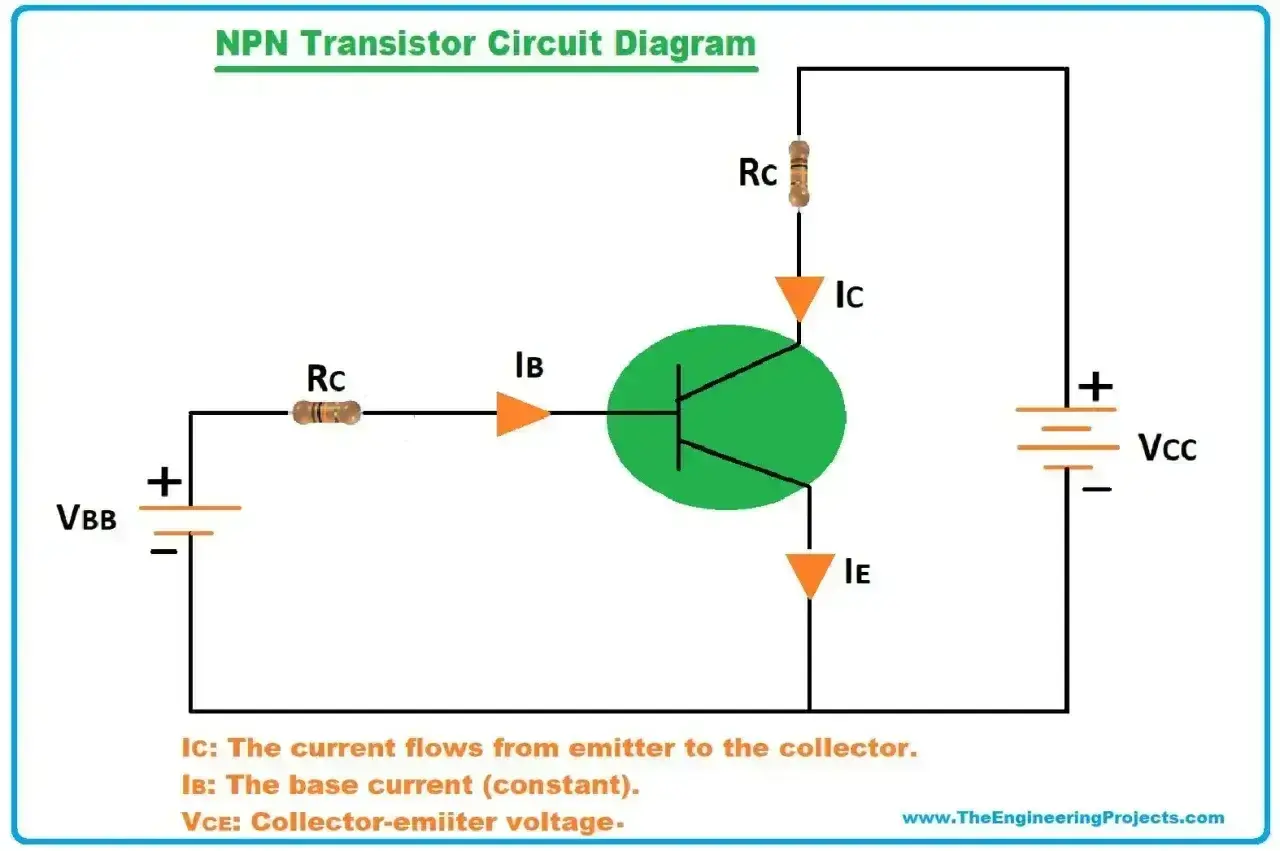

Jak działa w układzie wzmacniania i przełączania
Najprościej można powiedzieć, że ten element ma trzy użyteczne tryby pracy. W odcięciu jest wyłączony, w obszarze aktywnym wzmacnia sygnał, a w nasyceniu zachowuje się jak bardzo mocno otwarty klucz. To właśnie ta elastyczność sprawia, że w jednym projekcie może służyć jako wzmacniacz, a w innym jako driver przekaźnika albo LED-ów.
- Odcięcie - baza nie jest odpowiednio spolaryzowana, więc prąd kolektor-emiter praktycznie nie płynie.
- Obszar aktywny - tranzystor pracuje liniowo, a prąd kolektora zależy od prądu bazy i wzmocnienia prądowego.
- Nasycenie - element jest włączony „na twardo”, a spadek kolektor-emiter zwykle spada do setek miliwoltów.
W krzemowych układach złącze baza-emiter przewodzi zwykle przy około 0,6-0,7 V, ale tej wartości nie traktuję jak stałej prawdy. Zmienia się ona wraz z temperaturą, prądem i egzemplarzem, a w dobrym projekcie bierze się pod uwagę margines, nie jedną liczbę z pamięci. Jeśli układ ma przełączać obciążenie, prąd bazy trzeba dobrać tak, by tranzystor wszedł w nasycenie bez przeciążania źródła sterującego.
Gdzie sprawdza się najlepiej i kiedy ustępuje MOSFET-owi
Ten element nadal ma sens w wielu miejscach, zwłaszcza tam, gdzie potrzebuję prostego sterowania prądem, niewielkiej liczby części i przewidywalnej charakterystyki wejściowej. W analogowych stopniach wzmacniających bywa bardzo wygodny, bo dobrze znosi klasyczne układy polaryzacji, a w prostych kluczach potrafi działać zaskakująco pewnie. W praktyce wybór nie sprowadza się do tego, co „jest lepsze”, tylko do tego, czego wymaga dany obwód.
| Zastosowanie | Dlaczego ten element pasuje | Kiedy MOSFET bywa wygodniejszy |
|---|---|---|
| Prosty klucz do przekaźnika lub LED | Wymaga tylko poprawnie dobranego prądu bazy i jednego rezystora sterującego. | Gdy prąd rośnie i chcesz niższych strat przewodzenia. |
| Małosygnałowy wzmacniacz audio | Daje dobrą transkonduktancję i przewidywalną pracę w klasycznych układach analogowych. | Gdy priorytetem jest bardzo duża impedancja wejściowa. |
| Lustro prądowe i źródła prądowe | Jest naturalnym budulcem takich bloków i dobrze współpracuje z polaryzacją stałoprądową. | Gdy projekt ma być maksymalnie prosty przy dużym napięciu bramki dostępnej z układu sterującego. |
| Poziomowanie sygnałów i wyjścia typu open collector | Ułatwia budowę tanich interfejsów cyfrowych i prostych tłumików sygnału. | Gdy potrzebujesz bardzo małego poboru prądu sterującego. |
| Pomiar temperatury | Spadek baza-emiter zmienia się wraz z temperaturą, co można wykorzystać pomiarowo. | Gdy potrzebujesz gotowego czujnika z liniowym interfejsem i kalibracją. |
Jeśli mam wybrać jednym zdaniem: do prostego sterowania i klasycznych bloków analogowych BJT jest nadal bardzo praktyczny, a gdy celem są małe straty przy większym prądzie, zwykle szybciej patrzę w stronę MOSFET-a. Z tego powodu w następnym kroku zawsze sprawdzam nie tylko sam schemat, ale też to, jaki wariant tranzystora naprawdę pasuje do topologii układu.
NPN czy PNP i jak nie pomylić wyprowadzeń
Różnica między NPN i PNP nie jest kosmetyczna, tylko funkcjonalna. NPN najczęściej włącza się, gdy baza ma być wyżej potencjałem od emitera, a PNP przewodzi wtedy, gdy baza spada poniżej emitera. W praktyce NPN częściej upraszcza sterowanie z mikrokontrolera, bo wygodnie pracuje po stronie masy, natomiast PNP bywa przydatny w sterowaniu po stronie dodatniego zasilania.
| Cecha | NPN | PNP |
|---|---|---|
| Warunek włączenia | Baza musi być dodatnia względem emitera. | Baza musi być niższa od emitera. |
| Typowe użycie | Klucz low-side, wzmacniacze, interfejsy logiczne. | Klucz high-side, niektóre układy analogowe i zasilające. |
| Wygoda sterowania | Zwykle prostsza przy logice 3,3 V i 5 V. | Wymaga innego sposobu polaryzacji lub dodatkowego stopnia sterującego. |
| Symbol na schemacie | Strzałka na emiterze skierowana na zewnątrz. | Strzałka skierowana do wewnątrz. |

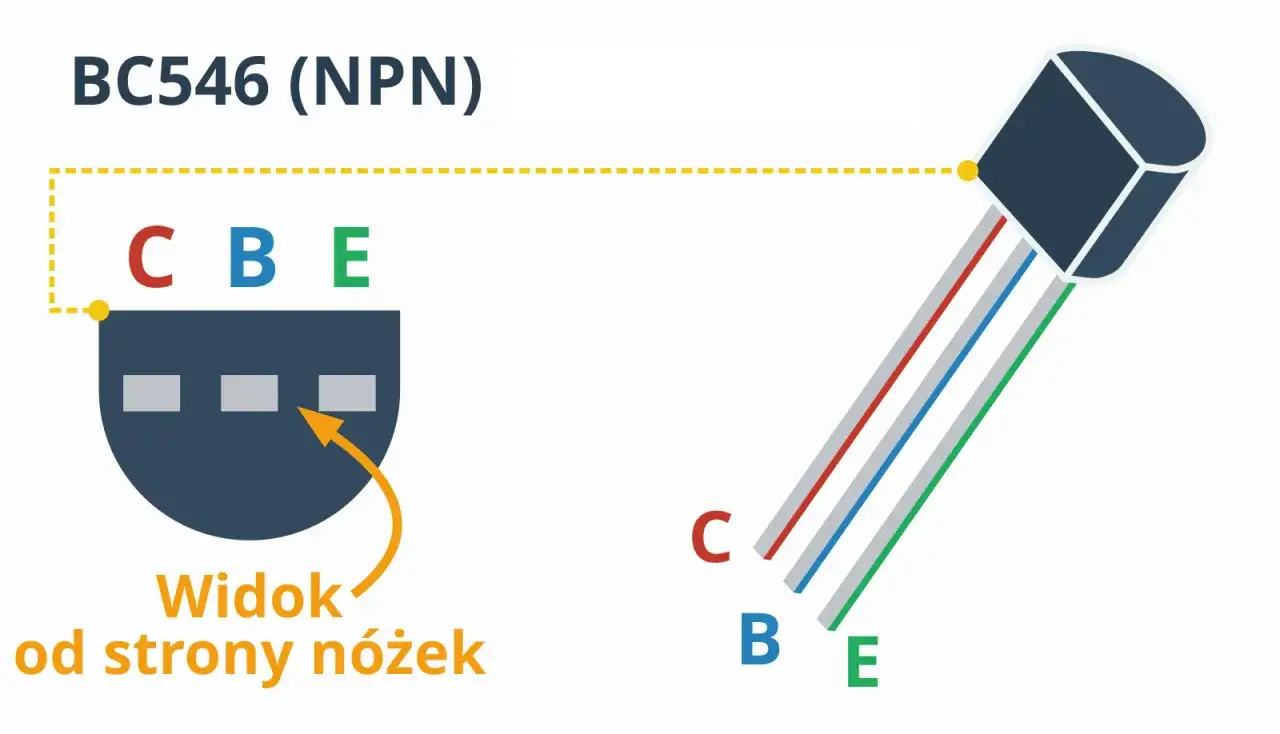

Tu łatwo popełnić jeden klasyczny błąd: założenie, że kolejność wyprowadzeń jest taka sama w każdej obudowie. Nie jest. Dla popularnego 2N2222A producent podaje w TO-92 kolejność C-B-E, ale inny model albo inna obudowa może mieć układ wyprowadzeń całkiem odmienny. Ja zawsze sprawdzam notę katalogową przed wlutowaniem, bo to oszczędza najwięcej czasu przy uruchamianiu.
Najczęstsze błędy, które psują prosty układ
W układach z tym elementem najczęściej nie psuje się sam tranzystor, tylko założenia wokół niego. Najbardziej typowe potknięcia widzę przy sterowaniu z mikrokontrolera, przy przełączaniu obciążeń indukcyjnych i przy projektach, w których ktoś liczy na katalogowe wzmocnienie zamiast na realny zapas prądu bazy. W mojej praktyce właśnie te trzy obszary robią największą różnicę.
- Brak rezystora bazy - bez niego źródło sterujące może oddać zbyt duży prąd, a układ przestaje być kontrolowany.
- Zaufanie do katalogowego hFE - w przełączaniu lepiej przyjąć wymuszone wzmocnienie rzędu 5-10 niż liczyć na wartość maksymalną.
- Za mały zapas napięcia i mocy - podawanie granicznych parametrów szybko kończy się grzaniem i niestabilnością.
- Pomijanie diody przy cewce - przekaźnik, silnik albo elektrozawór potrafią wygenerować przepięcie przy wyłączaniu.
- Mylenie kolektora z emiterem - czasem układ zadziała częściowo, ale straty i wzmocnienie będą gorsze.
- Ignorowanie temperatury - napięcie baza-emiter maleje wraz z temperaturą, więc punkt pracy potrafi „odpłynąć”.
Jeśli miałbym wskazać jeden nawyk, który poprawia skuteczność bardziej niż cokolwiek innego, to byłoby to liczenie prądu bazy z zapasem. Dla klucza tranzystorowego wolę proste i bezpieczne przybliżenie niż ambitne, ale kruche dopasowanie do granicy katalogu.
Trzy rzeczy, które sprawdzam przed uruchomieniem
Zanim włączę zasilanie, patrzę na trzy sprawy. Po pierwsze, czy napięcie kolektor-emiter, maksymalny prąd i moc strat mieszczą się z zapasem w parametrach konkretnego modelu. Po drugie, czy źródło sterujące jest w stanie dostarczyć wymagany prąd bazy, a rezystor bazy nie jest dobrany „na oko”. Po trzecie, czy obudowa, rozmieszczenie pinów i chłodzenie odpowiadają temu, co naprawdę będzie pracować w układzie.
- Sprawdzam dane z noty katalogowej - szukam UCE, IC, PD, hFE i VCE(sat), bo to one mówią, czy element przeżyje warunki pracy.
- Liczę sterowanie z marginesem - przy przełączaniu przyjmuję małe wymuszone wzmocnienie i nie liczę na „ładny” egzemplarz.
- Weryfikuję montaż - inny pinout, inna obudowa albo brak miejsca na odprowadzenie ciepła potrafią zepsuć dobry projekt.
