Układ schodowy to jeden z tych elementów instalacji, które wyglądają prosto, dopóki nie trzeba ich policzyć na przewodach. W praktyce pytanie o wyłącznik schodowy ile żył sprowadza się do dwóch rzeczy: czy liczysz samą korespondencję między łącznikami, czy cały obwód od zasilania do lampy. W tym tekście rozkładam temat po ludzku, ale technicznie, żebyś wiedział, kiedy wystarczą 2 żyły, a kiedy rozsądniej od razu zaplanować 4 albo 5.
Najważniejsze rzeczy do zapamiętania przy układzie schodowym
- Do samej korespondencji między dwoma łącznikami wystarczą 2 żyły.
- Każdy łącznik schodowy ma 3 zaciski, ale to nie jest to samo co liczba żył w kablu.
- Neutralny N i ochronny PE nie powinny być przerywane przez łącznik.
- W praktyce najczęściej sens ma przewód 4x1,5 mm² albo 5x1,5 mm².
- Przy trzech i większej liczbie punktów sterowania dochodzi łącznik krzyżowy albo elektronika.
Najkrótsza odpowiedź brzmi tak
Potocznie mówi się „wyłącznik schodowy”, ale technicznie poprawniej jest używać słowa „łącznik schodowy”. I teraz sedno: do samej korespondencji między dwoma łącznikami wystarczą 2 żyły. Jeśli jednak pytasz o cały obwód oświetleniowy, liczba żył rośnie, bo trzeba jeszcze uwzględnić zasilanie, przewód do lampy oraz neutralny i ochronny.
| Co liczysz | Ile żył | Co to znaczy w praktyce |
|---|---|---|
| Połączenie między dwoma łącznikami | 2 | Dwie żyły korespondencyjne wystarczą do sterowania lampą z dwóch miejsc. |
| Cały prosty układ jednej lampy | 3-5 | Dochodzi zasilanie, powrót do oprawy oraz neutralny i ochronny. |
| Układ z trzema i większą liczbą punktów sterowania | więcej niż 2 | Wchodzi łącznik krzyżowy albo sterowanie elektroniczne. |
To dlatego dwie osoby mogą podać różne odpowiedzi i obie będą miały częściowo rację, jeśli pytają o coś innego. Żeby nie zgadywać, trzeba zobaczyć, jak działa sama korespondencja.
Jak działa układ schodowy i gdzie naprawdę biegną przewody

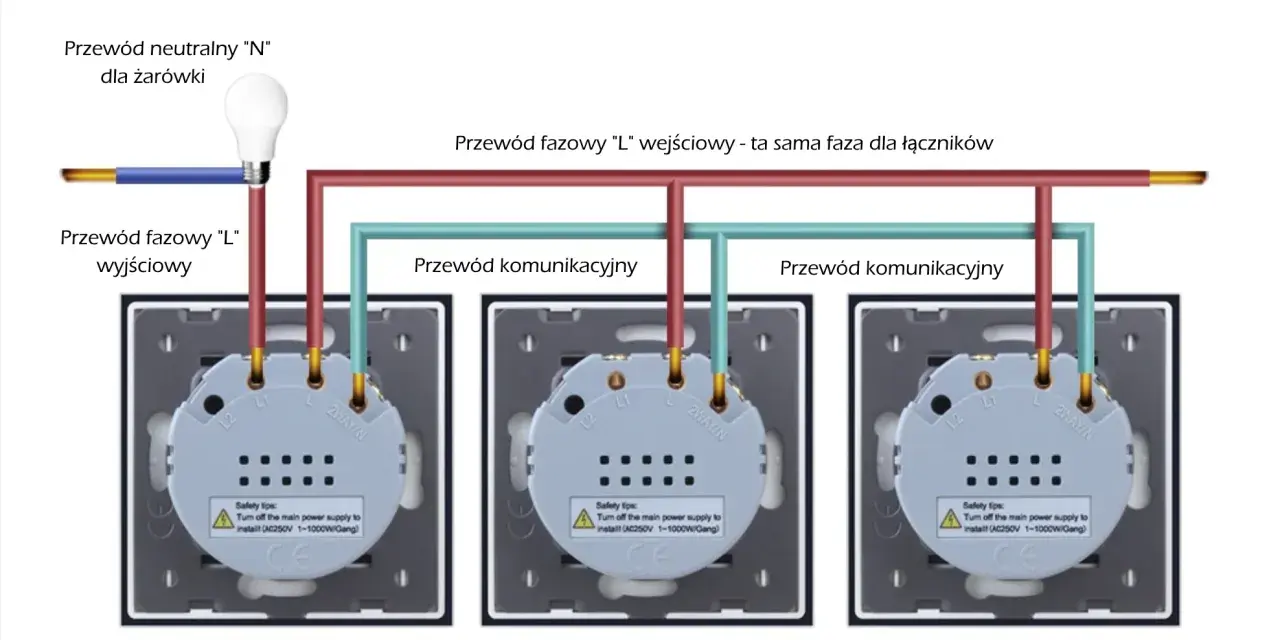

W klasycznym układzie jeden łącznik podaje zasilanie na wspólny zacisk, dwa przewody korespondencyjne biegną do drugiego łącznika, a ten dopiero przekazuje fazę do lampy. Neutralny N i ochronny PE idą do oprawy, nie przez łącznik, więc ich obecność zależy od tego, jak poprowadzono trasę w całej instalacji, a nie od samego mechanizmu w ścianie.
- Każdy łącznik schodowy ma 3 zaciski, ale nie oznacza to 3 żył w każdym kablu.
- Między łącznikami pracują 2 żyły korespondencyjne.
- Do lampy musi dotrzeć faza, neutralny i ochrona, jeśli instalacja ma być zrobiona nowocześnie.
- Jeżeli w układ wchodzi łącznik krzyżowy, te same dwa przewody przechodzą przez dodatkowy punkt pośrodku.
To rozbija najczęstsze nieporozumienie: liczba zacisków w osprzęcie nie jest tym samym co liczba żył w przewodzie, a to właśnie przewód trzeba dobrać na etapie remontu. Następnie warto już wybrać konkretny kabel, nie tylko abstrakcyjny schemat.
Jaki przewód wybrać w praktyce
Jeśli miałbym doradzać bez oglądania ścian, patrzyłbym na to w takiej kolejności: najpierw prostota montażu, potem możliwość rozbudowy, na końcu koszt. W typowych obwodach oświetleniowych najczęściej pracuje się na przekroju 1,5 mm², ale o liczbie żył decyduje topologia, nie sam przekrój.
| Przewód | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| YDYp 3x1,5 mm² | Przy prostym układzie i wtedy, gdy neutralny oraz PE biegną inną trasą | Niski koszt, mało miejsca w bruździe | Mało zapasu, trudniej dołożyć automatykę |
| YDYp 4x1,5 mm² | Gdy chcesz mieć większą swobodę przy prowadzeniu zasilania i powrotu | Dobry kompromis przy modernizacji | Wciąż bywa ciasno przy rozbudowie |
| YDYp 5x1,5 mm² | Przy nowej instalacji, remoncie od zera albo przygotowaniu pod smart sterowanie | Najwięcej rezerwy i najmniej improwizacji | Więcej pracy przy układaniu i większa średnica wiązki |
Ja zwykle traktuję 5x1,5 mm² jako najspokojniejszy wybór tam, gdzie ściany jeszcze są otwarte, bo później taki zapas docenia się bardziej niż oszczędność kilku metrów kabla. Jeśli jednak remont jest punktowy, 4x1,5 mm² często okazuje się wystarczającym kompromisem. W praktyce najwięcej zamieszania pojawia się jednak nie przy wyborze kabla, ale przy nietypowych układach.
Kiedy liczba żył przestaje być oczywista
Prosty układ dwóch punktów sterowania to jedno, a rozbudowana instalacja z dodatkowymi wejściami, dwiema lampami albo elektroniką to już zupełnie inna historia. W takich przypadkach nie patrzę na pytanie „ile żył”, tylko „co ma być sterowane i z ilu miejsc”.
Dwa miejsca i jedna lampa
Tu sytuacja jest najczystsza. Potrzebujesz dwóch żył korespondencyjnych między łącznikami, a reszta zależy od tego, gdzie trafia zasilanie i w którym punkcie masz wyjście na oprawę.
Trzy lub więcej miejsc
Gdy dochodzi kolejny punkt sterowania, w środek układu wchodzi łącznik krzyżowy. To nie zmienia zasady działania, ale wymaga przeprowadzenia dwóch korespondencji przez dodatkowy element. W praktyce projektuje się wtedy przewody z większym zapasem, bo późniejsze poprawki są uciążliwe.
Przeczytaj również: Jak przyspieszyć laptopa - Sprawdzone sposoby na mulący system
Gdy wchodzi elektronika
Przekaźnik bistabilny, moduł smart albo sterownik w puszce potrafią uprościć samą logikę sterowania, ale podnoszą wymagania wobec okablowania. Taki moduł często potrzebuje neutralnego w puszce, a czasem także miejsca na dodatkowe połączenia. Jeśli planujesz LED-y, automatykę albo czujnik ruchu, warto to uwzględnić od razu, bo klasyczny układ schodowy nie zawsze będzie najlepszym końcem drogi.
Właśnie na tych detalach najłatwiej się potknąć, więc następna rzecz to błędy, które widać dopiero po zamknięciu puszki.
Błędy, które wychodzą dopiero po zamknięciu puszki
Najdroższe są błędy, których nie widać od razu. Zmiana jednego przewodu po tynkach kosztuje więcej czasu niż dobór lepszego kabla na starcie.
- Mylę żyłę z kablem. Sam odcinek 3-żyłowego przewodu nie oznacza, że cała instalacja ma tylko trzy tory.
- Używam niebieskiego albo żółto-zielonego jako przewodu roboczego bez jasnego oznaczenia. To skraca czas dziś, a tworzy problem jutro.
- Nie zostawiam zapasu w puszce. Ja celuję w około 10-15 cm, bo krótkie końcówki utrudniają serwis i późniejsze przeróbki.
- Dobieram zbyt płytką puszkę. Przy łączniku schodowym, złączkach i większej liczbie żył robi się ciasno szybciej, niż się wydaje.
- Zakładam, że każdy mechanizm ma identyczne oznaczenia zacisków. W praktyce zawsze sprawdzam schemat producenta.
- Pomijam PE albo N, bo „na razie działa”. To zły nawyk, zwłaszcza przy nowych oprawach LED i elementach elektronicznych.
Ten fragment brzmi jak lista drobiazgów, ale właśnie one najczęściej decydują, czy instalacja będzie działać bez nerwów przez lata. Z tego powodu przy projektowaniu nowego punktu schodowego patrzyłbym szerzej niż tylko na minimum żył.
Jak zaplanowałbym to przy nowej instalacji
Gdybym projektował taki obwód od zera, nie oszczędzałbym na elastyczności. Najpierw ustaliłbym, gdzie jest zasilanie, gdzie ma wisieć oprawa i czy w przyszłości może dojść czujnik, moduł smart albo dodatkowy punkt sterowania.
- Poprowadziłbym przewód z rezerwą, najlepiej 4x1,5 mm² lub 5x1,5 mm² w zależności od trasy.
- Zostawiłbym neutralny i ochronny tam, gdzie mogą być potrzebne przy oprawie lub module sterującym.
- Nie mieszałbym roli kabli, tylko oznaczyłbym żyły od razu przy montażu.
- Sprawdziłbym, czy osprzęt ma wystarczająco głęboką puszkę i czy w środku będzie miejsce na złączki.
- Przy starszej instalacji z niejasnym stanem przewodów zleciłbym pomiar i ocenę elektrykowi zamiast zgadywać.
Jeśli chcesz uniknąć późniejszego kucia, najrozsądniej jest planować układ schodowy z zapasem, a nie na styk. W praktyce jeden dodatkowy przewód daje więcej swobody niż późniejsza poprawka na gotowej ścianie, szczególnie gdy w grę wchodzi oświetlenie LED albo sterowanie elektroniczne.
