Bramka NAND jest jednym z tych elementów, bez których trudno sensownie wyjaśnić logikę cyfrową. W praktyce pozwala odwracać sygnały, budować inne funkcje logiczne i lepiej rozumieć, jak zachowują się układy CMOS oraz TTL. Poniżej rozkładam temat na proste części: od zasady działania i tabeli prawdy, po zastosowania w realnych układach elektronicznych.
Najważniejsze fakty o działaniu bramki NAND
- Wyjście spada do 0 tylko wtedy, gdy oba wejścia mają stan 1.
- To w praktyce negacja bramki AND, czyli funkcja NOT(AND).
- Po zwarciu obu wejść można użyć jej jak inwertera, czyli bramki NOT.
- Jest bramką uniwersalną, więc z samego NAND da się zbudować inne funkcje logiczne.
- W popularnych układach scalonych, takich jak 74HC00 czy 4011, w jednej obudowie są zwykle cztery bramki NAND.
- Przy wyborze układu trzeba sprawdzić napięcie zasilania, poziomy logiczne i opóźnienie propagacji.
Czym jest bramka NAND i dlaczego jest tak ważna
Najprościej mówiąc, bramka NAND realizuje operację „NIE-AND”. Oznacza to, że najpierw sprawdza, czy oba sygnały wejściowe są jednocześnie wysokie, a potem odwraca wynik. Jeśli choć jedno wejście ma stan 0, wyjście pozostaje w stanie 1. Dopiero układ 1 i 1 daje na wyjściu 0.

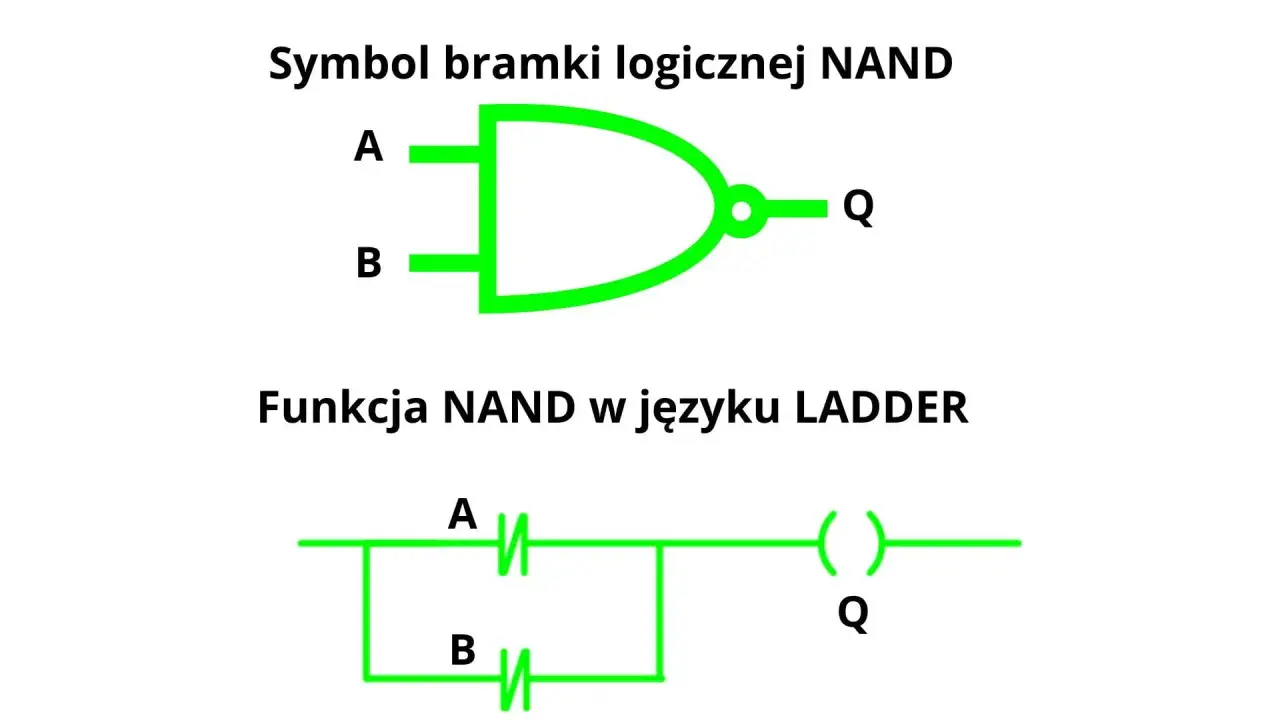

To właśnie dlatego ta bramka tak dobrze tłumaczy podstawy elektroniki cyfrowej. Łączy dwa kroki logiczne w jednym elemencie: zestawienie warunków i negację wyniku. W schematach rozpoznasz ją po symbolu bramki AND z małym kółkiem na wyjściu, które oznacza odwrócenie sygnału. Gdy już to zobaczysz raz, cała reszta staje się dużo prostsza, a do pełnego obrazu potrzebna jest tylko tabela prawdy.
Jak odczytać symbol i tabelę prawdy bramki NAND
W logice cyfrowej nie ma miejsca na zgadywanie, więc najwygodniej patrzeć na tabelę prawdy. Dla dwóch wejść wygląda ona tak:
| Wejście A | Wejście B | Wyjście Q |
|---|---|---|
| 0 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
Ta tabela pokazuje całą ideę bez dodatkowych ozdobników: tylko jeden przypadek daje 0. To ważne, bo początkujący często odruchowo mylą NAND z OR albo z samym AND. W praktyce warto zapamiętać jeszcze jedną sztuczkę: jeśli zepniesz oba wejścia razem, otrzymasz inwerter, czyli bramkę NOT. To prosty sposób na odwracanie sygnału bez dokładania osobnego układu. Z tego miejsca naturalnie wynika pytanie, dlaczego inżynierowie tak często opierają na niej całe projekty.
Dlaczego można z niej zbudować inne funkcje logiczne

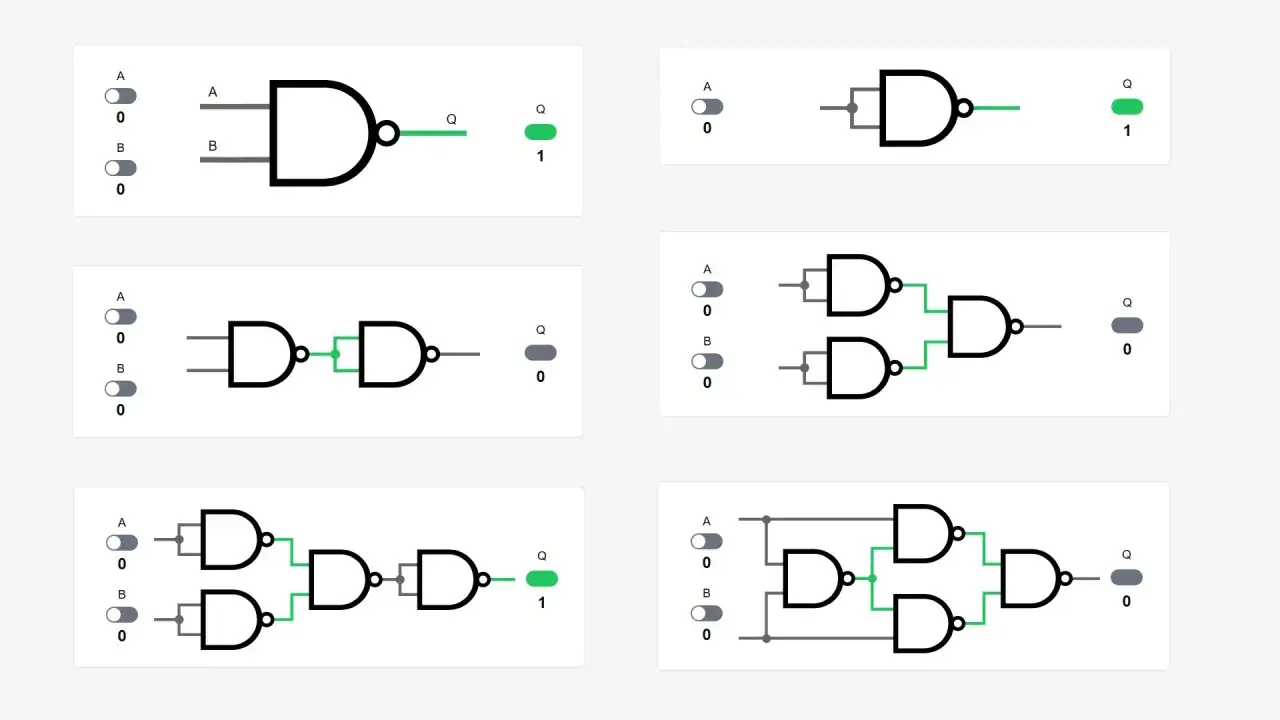

Tu wchodzi najważniejsza własność tej bramki: funkcjonalna pełność. To pojęcie oznacza, że z jednego typu bramki da się złożyć dowolną funkcję boolowską. Innymi słowy, sam NAND wystarcza, żeby zbudować nie tylko inwerter, ale też AND, OR, XOR i całe bardziej złożone bloki logiczne.
| Funkcja | Jak ją uzyskać z NAND | Po co to jest praktyczne |
|---|---|---|
| NOT | A NAND A | Najprostsze odwrócenie sygnału |
| AND | (A NAND B) NAND (A NAND B) | Pokazuje, że NAND może udawać klasyczną koniunkcję |
| OR | (A NAND A) NAND (B NAND B) | Wykorzystuje prawa De Morgana |
| XOR | Kombinacja kilku bramek NAND | Przydatne w sumatorach i porównywaniu bitów |
Właśnie dlatego NAND jest tak ceniona w projektowaniu układów. Gdy ograniczasz się do jednego typu bramki, upraszcza się magazyn części, projekt płytki i późniejszy serwis. Dodatkowo łatwiej przewidywać zachowanie układu, bo cały tor logiczny opiera się na jednym, dobrze znanym elemencie. To prowadzi do pytania, gdzie taka prostota przydaje się najbardziej w realnej elektronice.
Gdzie spotkasz ją w elektronice cyfrowej
W praktyce bramki NAND pojawiają się wszędzie tam, gdzie trzeba sterować sygnałem, budować prostą pamięć albo uprościć logikę sterującą. W popularnych układach scalonych, takich jak 74HC00 czy 4011, w jednej obudowie dostajesz zwykle cztery niezależne bramki NAND. To bardzo wygodne na płytce stykowej i w małych prototypach, bo z jednego układu robisz od razu kilka funkcji.
Najczęstsze zastosowania wyglądają tak:
- Przerzutniki i zatrzaski - z dwóch bramek można zbudować prosty element pamiętający stan.
- Blokowanie i zezwalanie sygnałów - NAND dobrze nadaje się do warunkowego przepuszczania informacji.
- Układy czasowe i generatory impulsów - w prostych konstrukcjach bramka pomaga tworzyć przebiegi logiczne.
- Prototypy na płytce stykowej - cztery bramki w jednej obudowie ułatwiają testowanie bez rozbudowanego zestawu elementów.
Warto też rozróżnić samą bramkę od nazwy NAND flash. W pamięciach flash określenie NAND odnosi się do organizacji komórek pamięci, a nie do pojedynczej bramki logicznej w sensie szkolnym. Mimo to nazwa nie wzięła się znikąd i dobrze pokazuje, jak trwałe miejsce zajęła ta logika w elektronice użytkowej. Skoro wiemy już, gdzie jest używana, zostaje praktyczne pytanie: jak wybrać odpowiedni układ i nie wpaść w typowe pułapki.
Na co zwracam uwagę, gdy wybieram układ z NAND
Najczęstszy błąd, jaki widzę u początkujących, to patrzenie wyłącznie na nazwę układu. Tymczasem w elektronice cyfrowej liczy się przede wszystkim zgodność napięć i poziomów logicznych. Układ, który świetnie działa w jednym projekcie, może być kompletnie nietrafiony w innym, jeśli nie pasuje do zasilania albo nie rozumie sygnałów z mikrokontrolera.
| Kryterium | Co sprawdzić | Dlaczego ma znaczenie |
|---|---|---|
| Napięcie zasilania | 5 V, 3.3 V lub zakres pracy układu | Musi pasować do reszty projektu |
| Poziomy wejściowe | Czy układ rozpoznaje sygnały CMOS lub TTL | Chroni przed błędnym odczytem stanu |
| Opóźnienie propagacji | Czy mieści się w wymaganym czasie, zwykle rzędu kilku do kilkunastu ns w popularnych rodzinach | Ważne w szybszych układach i licznikach |
| Obciążalność wyjścia | Ile wejść może sterować jedna bramka | Za duże obciążenie psuje stabilność układu |
| Obudowa | DIP do prototypów, SMD do kompaktowych projektów | Wpływa na montaż i wygodę testów |
Jeśli miałbym wskazać jedną rzecz, której nie wolno pomijać, byłoby to napięcie zasilania. Klasyczne układy z rodziny TTL zwykle pracują z 5 V, a popularne CMOS-y bywają dostępne w szerszym zakresie, na przykład 2-6 V. To drobiazg tylko na papierze, bo w praktyce decyduje o tym, czy układ zadziała od razu, czy zacznie zachowywać się losowo. A właśnie takie rozróżnienia najlepiej porządkują wiedzę o NAND w codziennej pracy z elektroniką.
Co warto zapamiętać, zanim zaczniesz projektować z NAND
Jeśli sprowadzić cały temat do kilku mocnych punktów, zostają trzy rzeczy: stan wyjścia zależy od obu wejść, NAND można wykorzystać jako budulec innych funkcji, a dobór układu zawsze trzeba zacząć od parametrów elektrycznych. Tyle wystarcza, żeby nie traktować tej bramki jak szkolnej ciekawostki, tylko jak praktyczny element projektowania.
- Gdy chcesz odwrócić sygnał, wystarczy zewrzeć oba wejścia razem.
- Gdy chcesz zbudować prostą logikę bez wielu typów układów, NAND daje dużą swobodę.
- Gdy pracujesz z mikrokontrolerem, sprawdzaj zgodność napięć i progi wejściowe.
- Gdy uczysz się logiki cyfrowej, zacznij od tabeli prawdy, a dopiero potem przechodź do schematów.
Najlepsza droga do zrozumienia tego elementu nie prowadzi przez kolejne definicje, tylko przez proste ćwiczenia: inverter z jednego NAND, AND z dwóch bramek i mały zatrzask z czterech połączeń. Po takim teście logika cyfrowa przestaje być abstrakcją, a zaczyna działać jak przewidywalny zestaw reguł.
